Ρυθμιζόμενη βάση στήριξης κολώνας 110×110 mm, σπείρωμα M24 – ύψος 250 mm, γαλβανισμένη

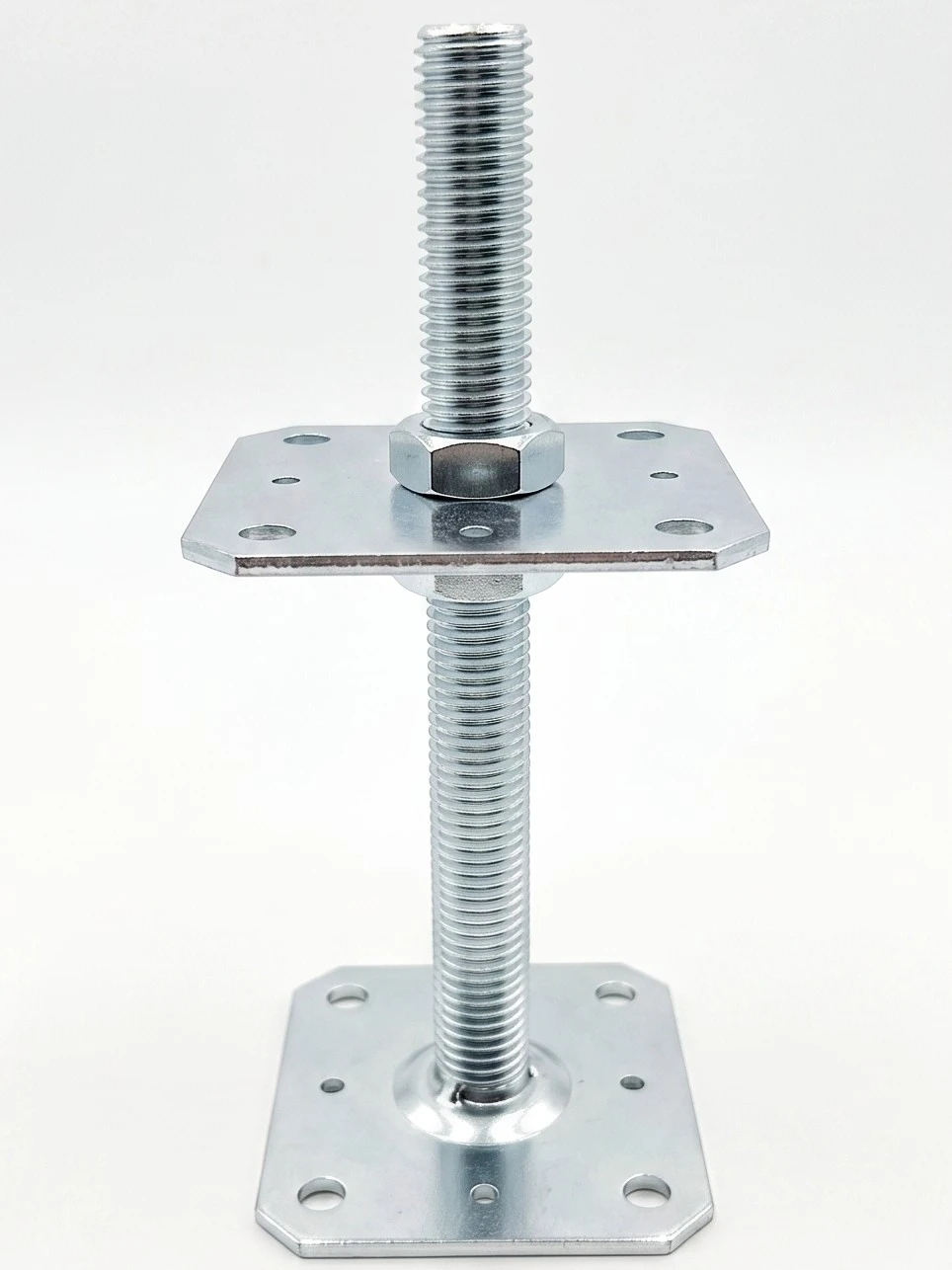

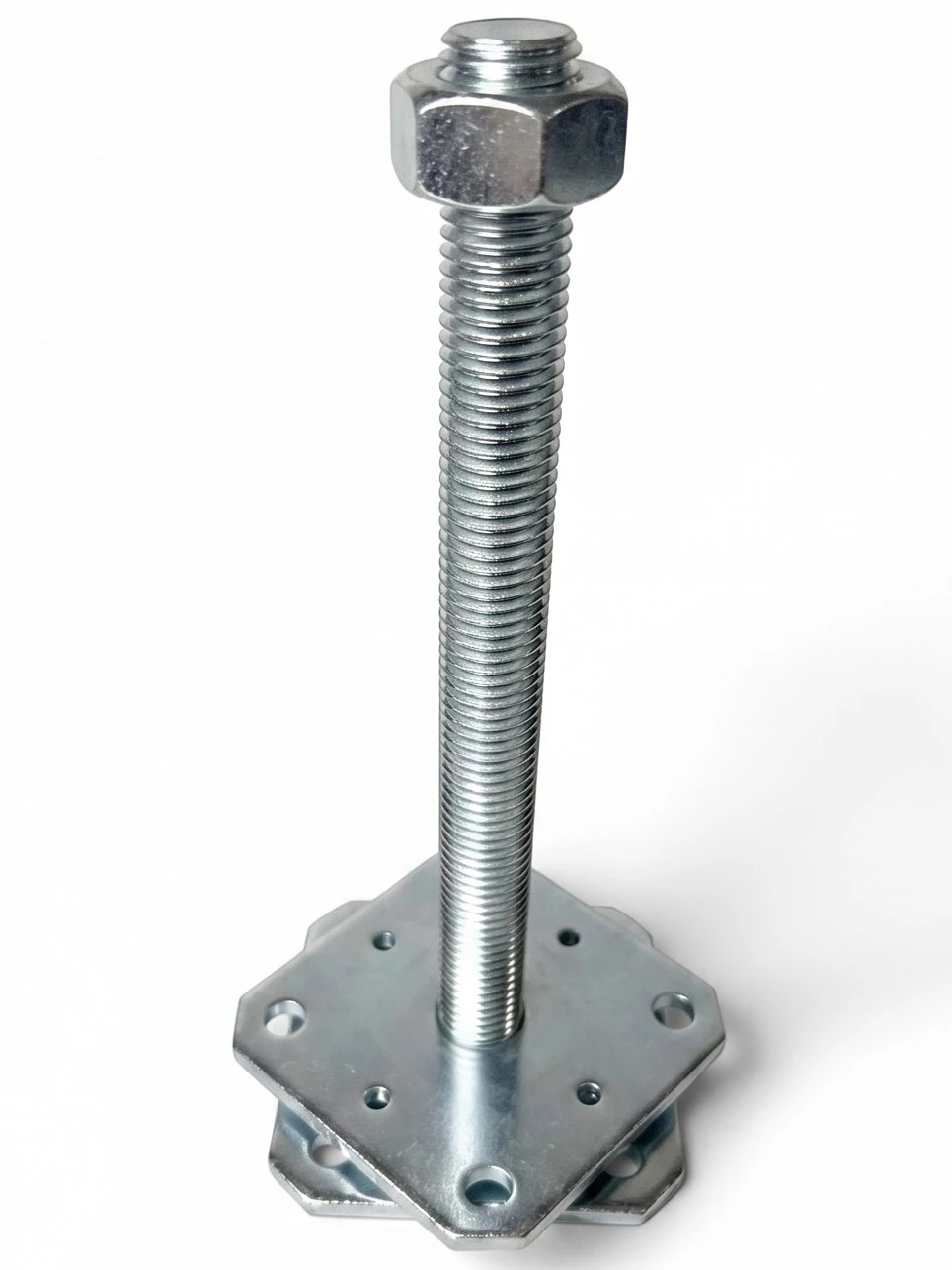

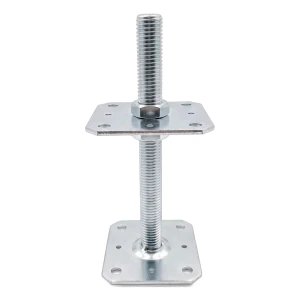

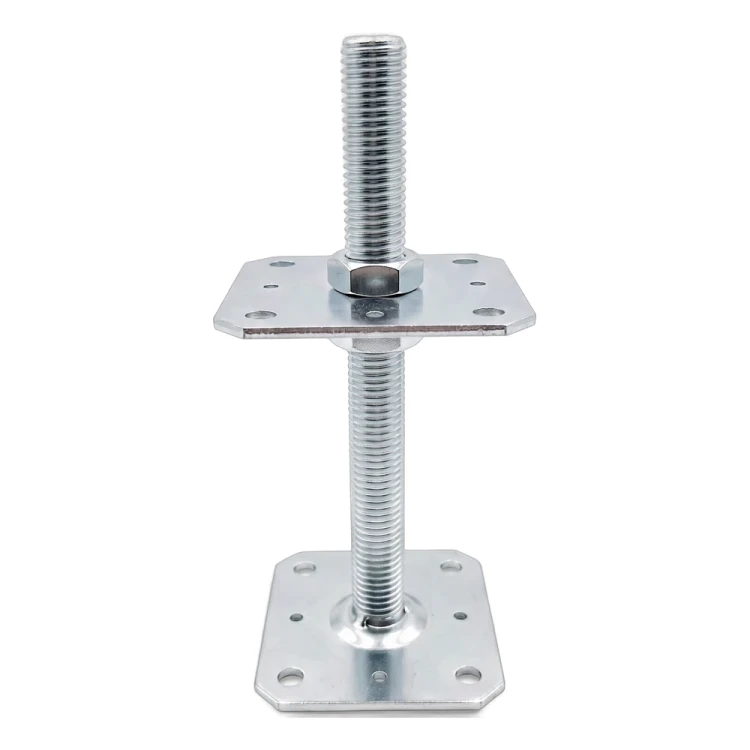

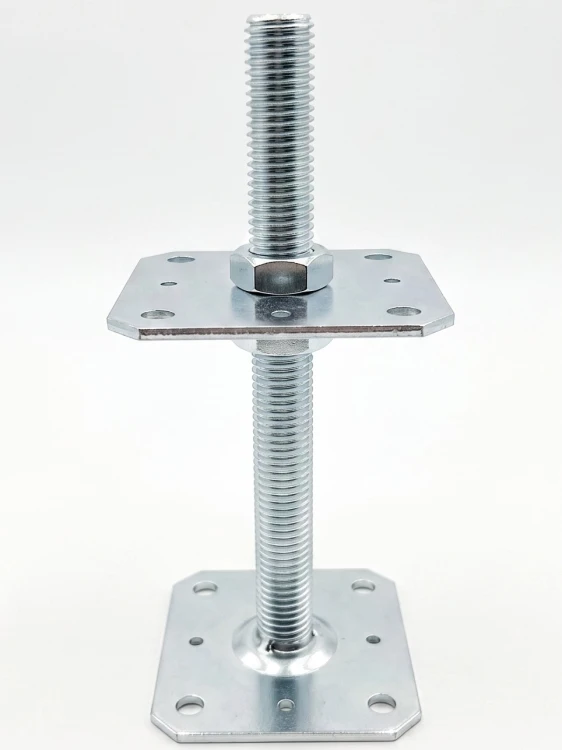

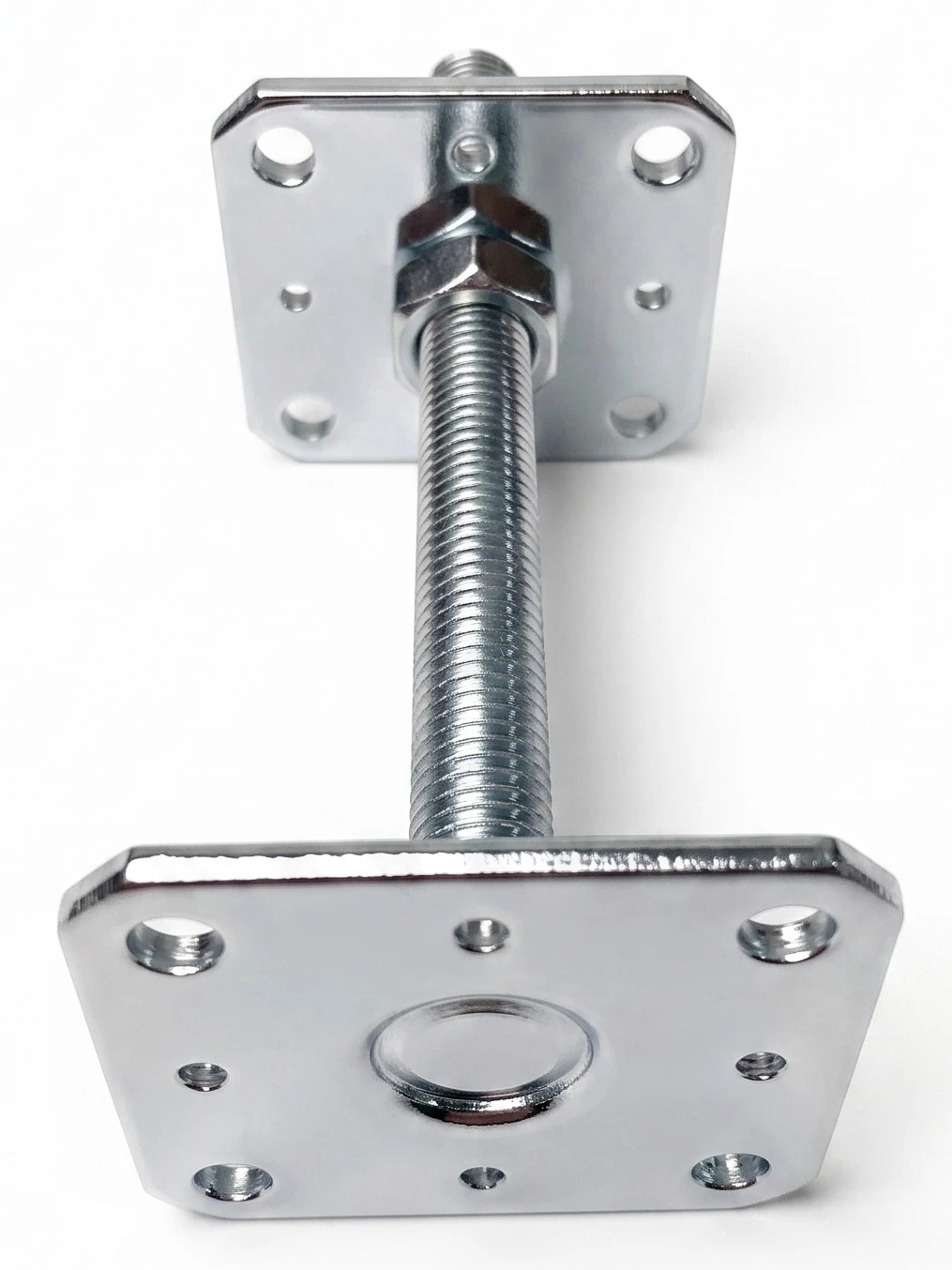

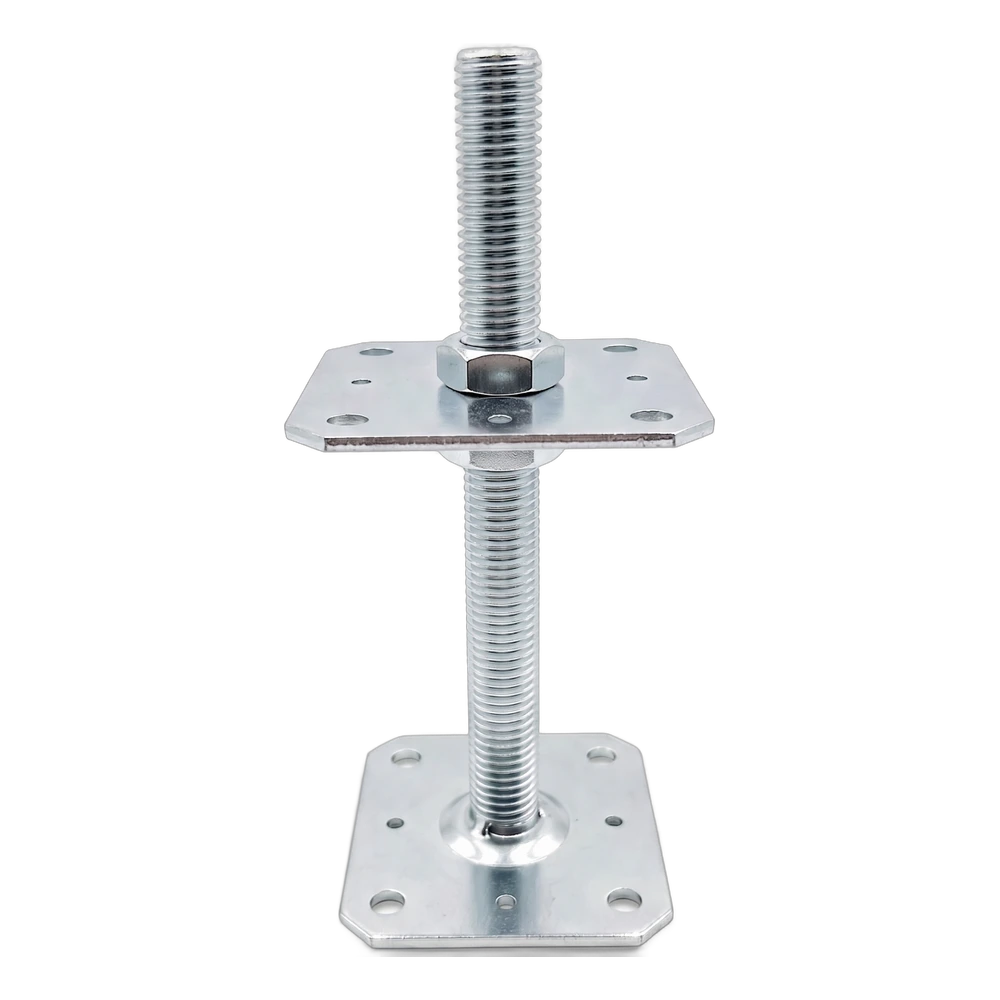

Ρυθμιζόμενη βάση στήριξης κολώνας με ντιζα M24: κάτω πλάκα για στερέωση στο υπόστρωμα, άνω πλάκα για στύλο 110 × 110 mm· γαλβανισμένος χάλυβας

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

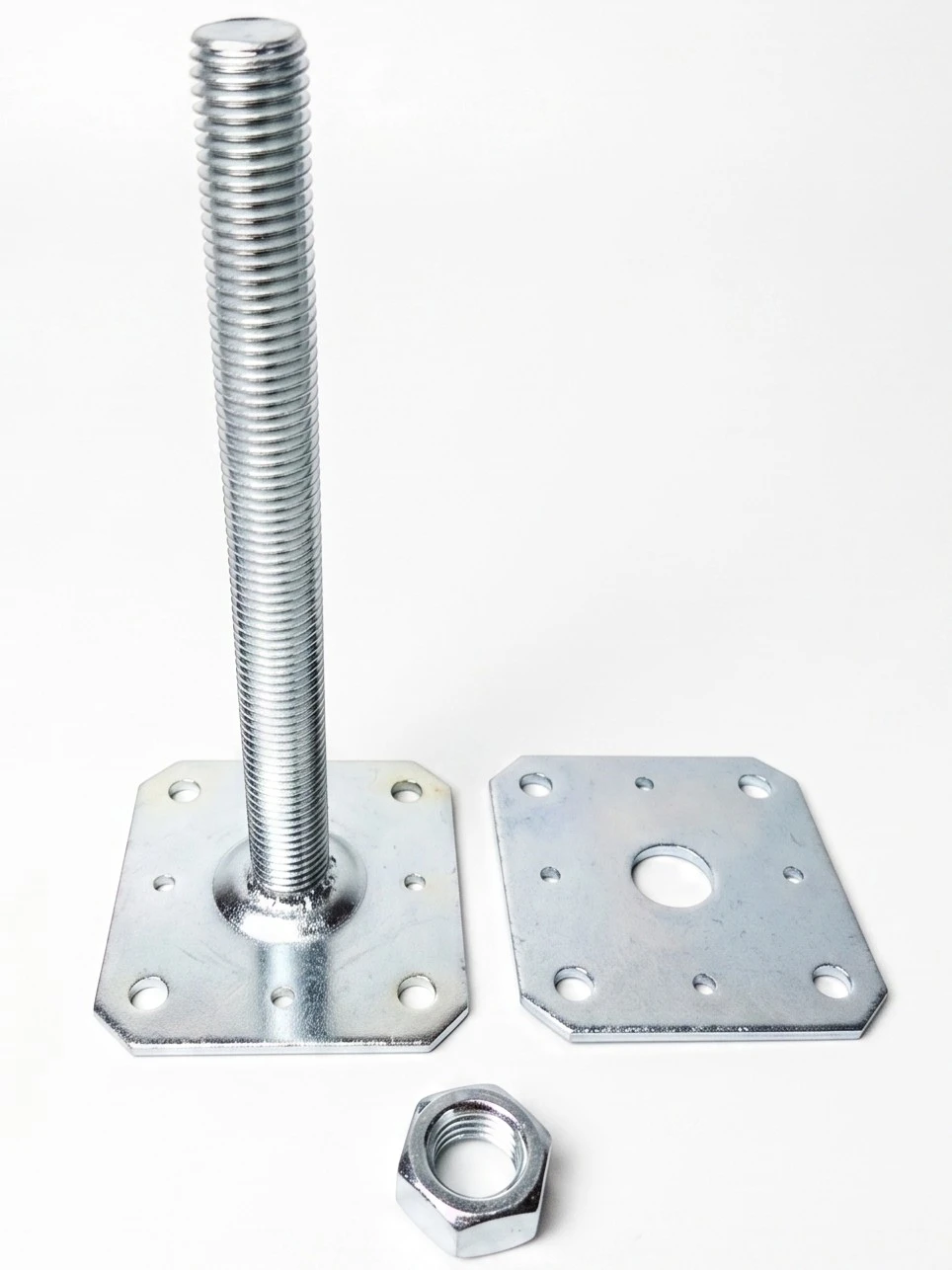

Η ρυθμιζόμενη βάση στήριξης κολώνας χρησιμεύει για τη στήριξη του στύλου πάνω από το υπόστρωμα. Αποτελείται από την κάτω πλάκα που στερεώνεται στο υπόστρωμα, την άνω πλάκα για τον στύλο και τη ράβδο με σπείρωμα M24, στην οποία ρυθμίζεται το ύψος στήριξης.

Επιλέξτε αυτό το μοντέλο για στύλο διατομής 110 × 110 mm. Η ένδειξη H δηλώνει το ύψος που δίνει ο κατασκευαστής, το οποίο είναι 250 mm, ενώ η ένδειξη M24 δηλώνει το σπείρωμα της ράβδου. Το έλασμα της βάσης έχει πάχος 4 mm. Στερεώστε την κάτω πλάκα σε φέρον υπόστρωμα με συνδετικά στοιχεία κατάλληλα για τον τύπο του, για παράδειγμα αγκύρια σκυροδέματος. Ρυθμίστε το ύψος με το παξιμάδι στη ράβδο M24 και στερεώστε τον στύλο στην άνω πλάκα μέσω των οπών της.

Υλικό: χάλυβας. Επίστρωση: ασημί γαλβάνισμα. Η επίστρωση ψευδαργύρου προστατεύει το υλικό (χάλυβας) από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, η έκδοση πρέπει να επιλέγεται σύμφωνα με τις συνθήκες έκθεσης. Ο κατασκευαστής δεν δηλώνει τη φέρουσα ικανότητα της βάσης. Η επιλογή της βάσης σύμφωνα με τα φορτία της κατασκευής, για παράδειγμα ενός στεγάστρου ή μιας πέργκολας, καθορίζεται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε τη διατομή του στύλου – αυτή η βάση προορίζεται για στύλο 110 × 110 mm.
• ✓Στερεώστε την κάτω πλάκα σε φέρον υπόστρωμα με συνδετικά στοιχεία κατάλληλα για τον τύπο του (π.χ. αγκύρια σκυροδέματος).
• ✓Ρυθμίστε το ύψος με το παξιμάδι στη ράβδο M24 και στερεώστε τον στύλο στην άνω πλάκα μέσω των οπών της.
