Στύλος τερματικός δεξιός/αριστερός φ 42,4x1060mm AISI304 2 στηρίγματα για γυαλί δαπέδου
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή

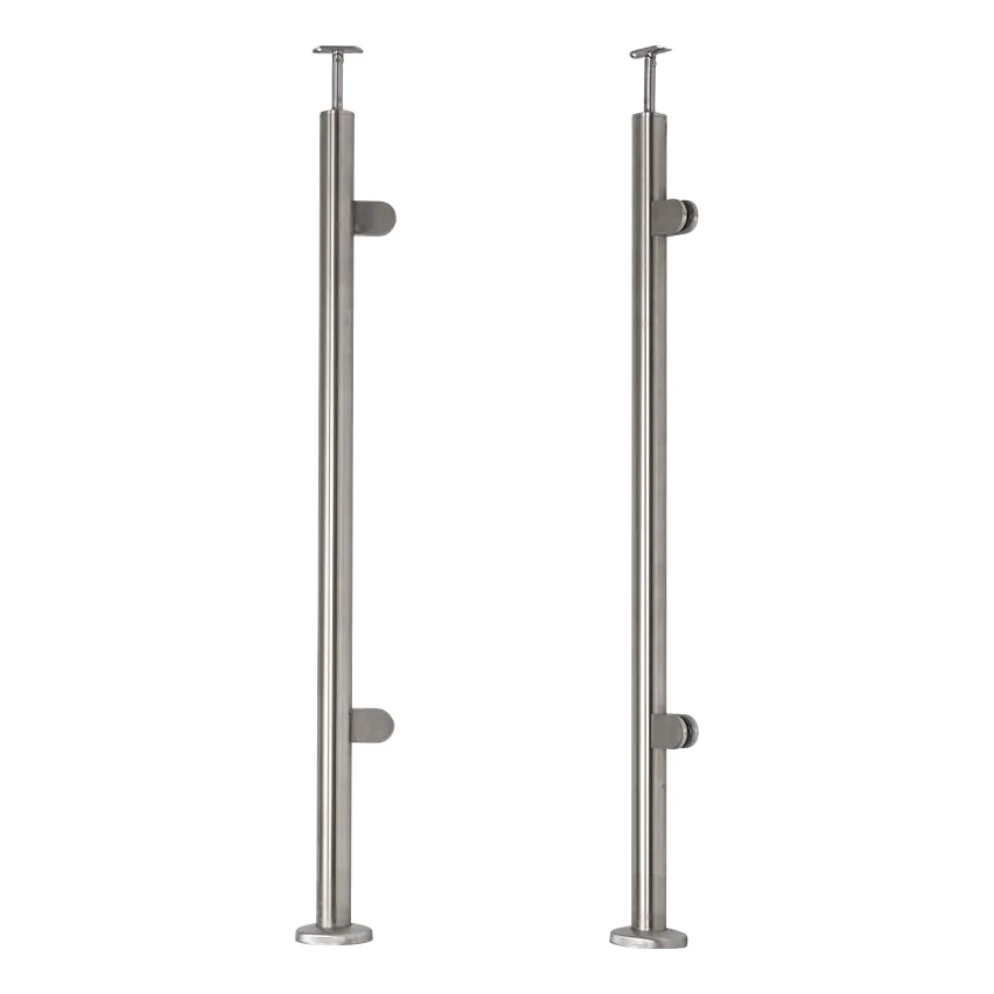

Στύλος κιγκλιδώματος τερματικός από ανοξείδωτο ατσάλι φ 42,4 mm με στηρίγματα για γυαλί
Στύλος κιγκλιδώματος τερματικός δεξιός/αριστερός από ανοξείδωτο ατσάλι AISI 304 με φινίρισμα σατινέ (βουρτσισμένο). Πλήρες σετ για την κατασκευή κιγκλιδωμάτων μπαλκονιών και σκαλιών με γυάλινη πλήρωση. Ο στύλος τοποθετείται στο δάπεδο, εξοπλισμένος με 2 στηρίγματα για γυαλί, σύνδεσμο κιγκλιδώματος και κάλυμμα βάσης — έτοιμος για γρήγορη εγκατάσταση.
Κύρια χαρακτηριστικά στύλου
- Υλικό: ανοξείδωτο ατσάλι AISI 304 — υψηλή αντοχή στη διάβρωση και μηχανικές βλάβες
- Φινίρισμα: σατινέ (βουρτσισμένο)
- Διάμετρος στύλου: ø 42,4 mm, πάχος τοιχώματος: 2 mm
- Ύψος στύλου: 1060 mm
- Συνολικό ύψος με κιγκλίδωμα: 1102,4 mm
- Τύπος: τερματικός δεξιός/αριστερός — πολυχρηστικός, ταιριάζει σε διάφορα αρχιτεκτονικά σχέδια
- Τρόπος τοποθέτησης: στο δάπεδο
- Στηρίγματα για γυαλί: 2 τεμ.
- Εύρος πάχους γυαλιού: 6–10,76 mm (στο σετ περιλαμβάνονται λαστιχάκια για γυαλί 8 mm)
- Βάρος: 3,2 kg

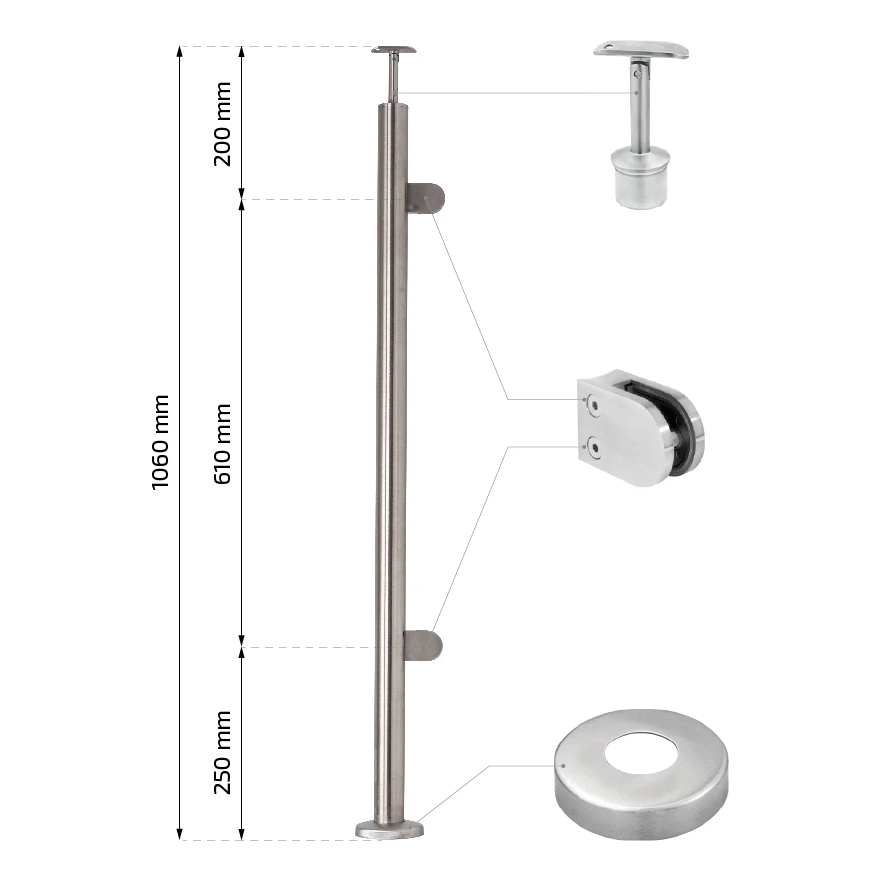

Τοποθέτηση στηριγμάτων στον στύλο
Τα στηρίγματα για γυαλί είναι τοποθετημένα συμμετρικά στον στύλο. Η απόσταση από την επάνω ακμή του στύλου έως τον άξονα του επάνω στηρίγματος είναι 200 mm, το διάστημα των αξόνων των στηριγμάτων είναι 610 mm, και η απόσταση από το κάτω στήριγμα έως τη βάση — 250 mm. Οπές τοποθέτησης στηριγμάτων: 2× M8.
Περιεχόμενα σετ
- Στύλος φ 42,4 × 2 mm, ύψος 1060 mm
- Σύνδεσμος κιγκλιδώματος (επάνω στήριγμα) — ύψος 80 mm, άξονας ø 14 mm, προσαρμοσμένος σε κιγκλίδωμα ø 42,4 mm
- Στηρίγματα για γυαλί — 2 τεμ., διαστάσεις 50 × 40 × 40 mm, οπή τοποθέτησης ø 8,5 mm
- Κάλυμμα βάσης (ροζέτα) — διάμετρος 105 mm, ύψος 20 mm, οπή ø 42,4 mm
- Σετ λαστιχάκια για γυαλί 8 mm

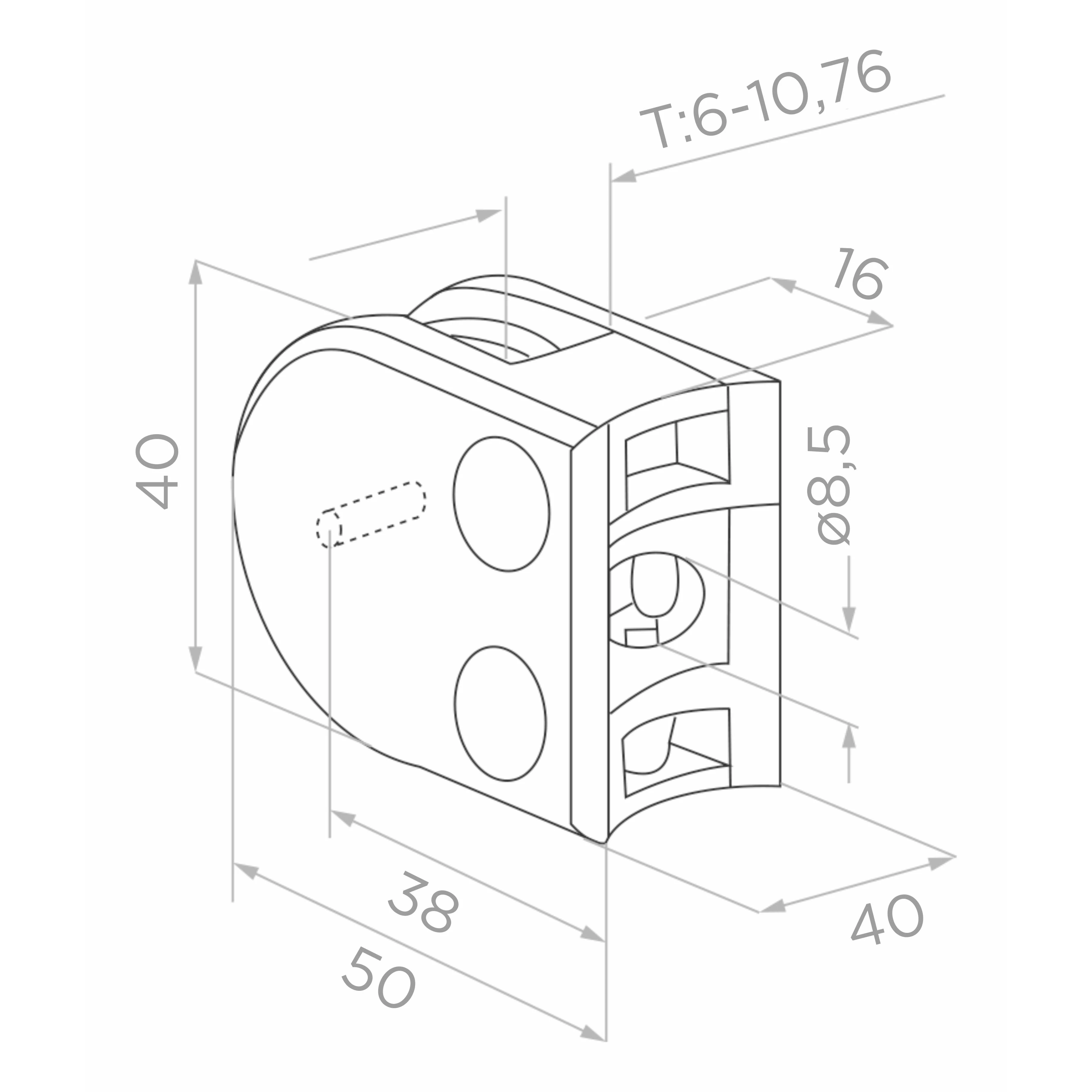

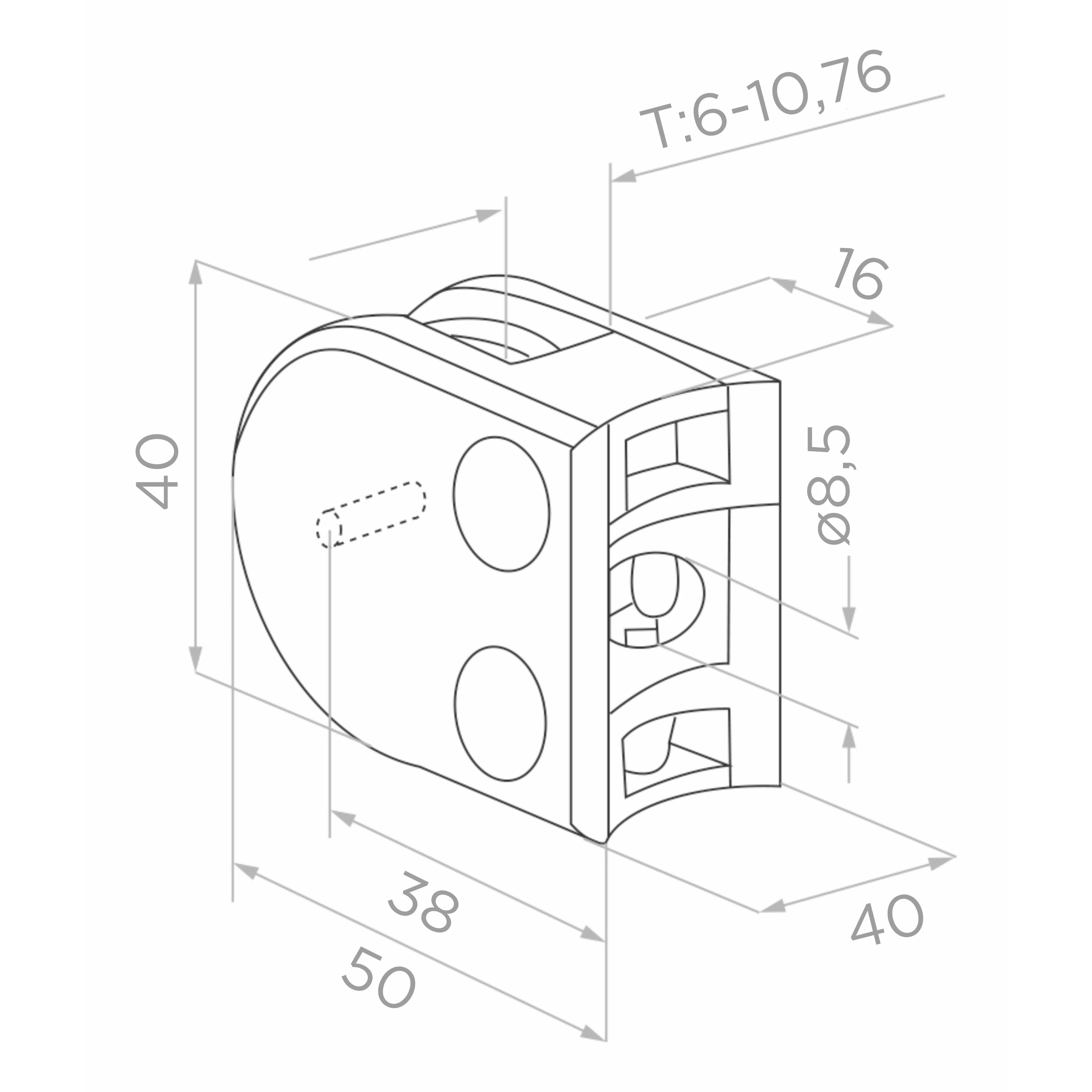

Διαστάσεις στηρίγματος για γυαλί
- Συνολικό μήκος: 50 mm, τμήμα τοποθέτησης: 38 mm
- Ύψος: 40 mm
- Πλάτος: 40 mm
- Εύρος πάχους γυάλινης πλάκας: 6–10,76 mm
- Απόσταση ακμής γυαλιού από άξονα μπλοκαρίσματος: 16 mm
- Διάμετρος οπής τοποθέτησης: ø 8,5 mm

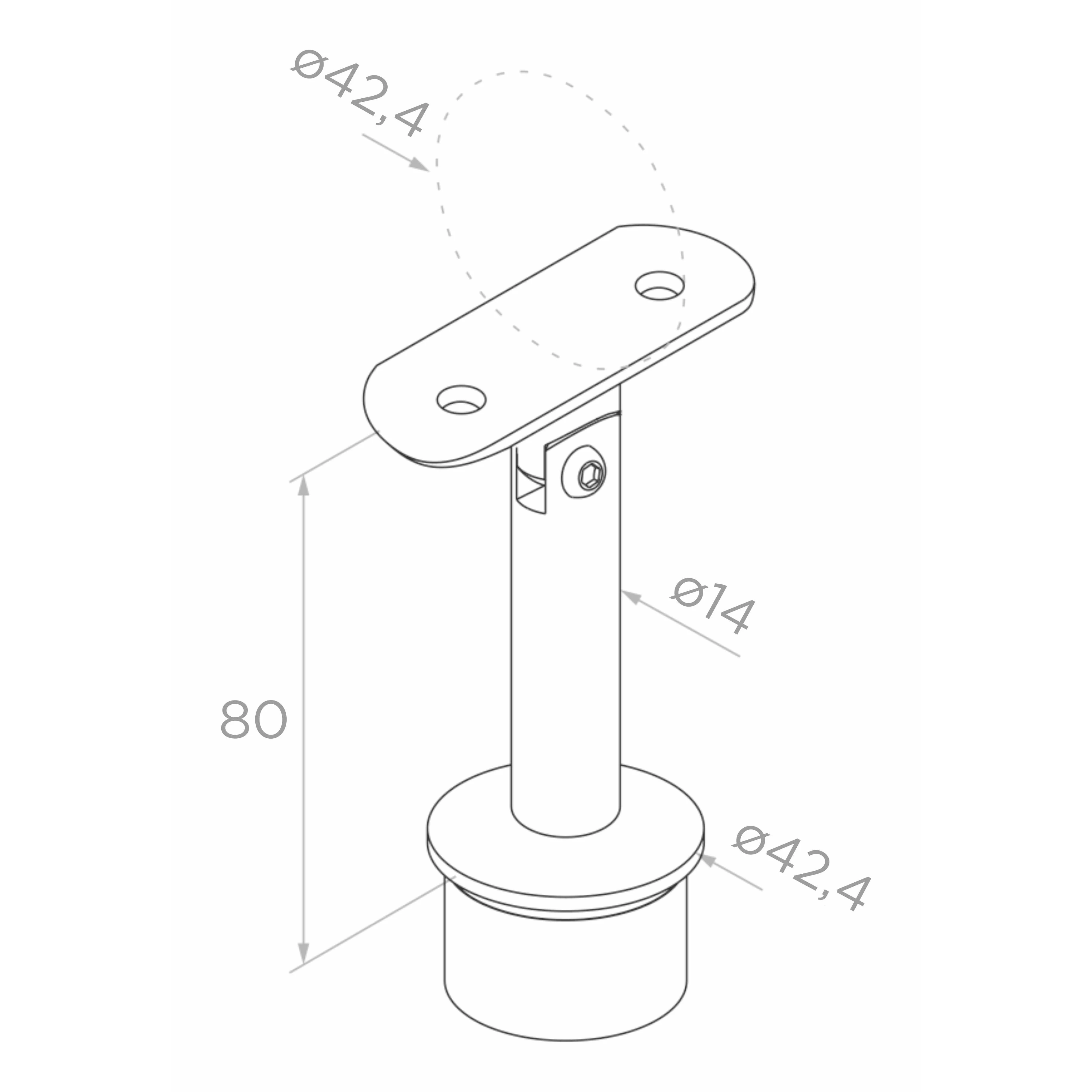

Σύνδεσμος κιγκλιδώματος (επάνω στήριγμα)
Ρυθμιζόμενος σύνδεσμος κιγκλιδώματος ύψους 80 mm με άξονα ø 14 mm που τοποθετείται μέσα στον σωλήνα του στύλου. Η επάνω πλατφόρμα προσαρμόζεται σε κιγκλίδωμα ø 42,4 mm με δυνατότητα ρύθμισης γωνίας κλίσης. Έτσι η τοποθέτηση του κιγκλιδώματος είναι ευκολότερη και ο στύλος μπορεί να προσαρμοστεί σε ειδικές συνθήκες του εργοταξίου. Σε περίπτωση ανισοσταθμίας δαπέδου, ο στύλος μπορεί επιπλέον να κοπεί.

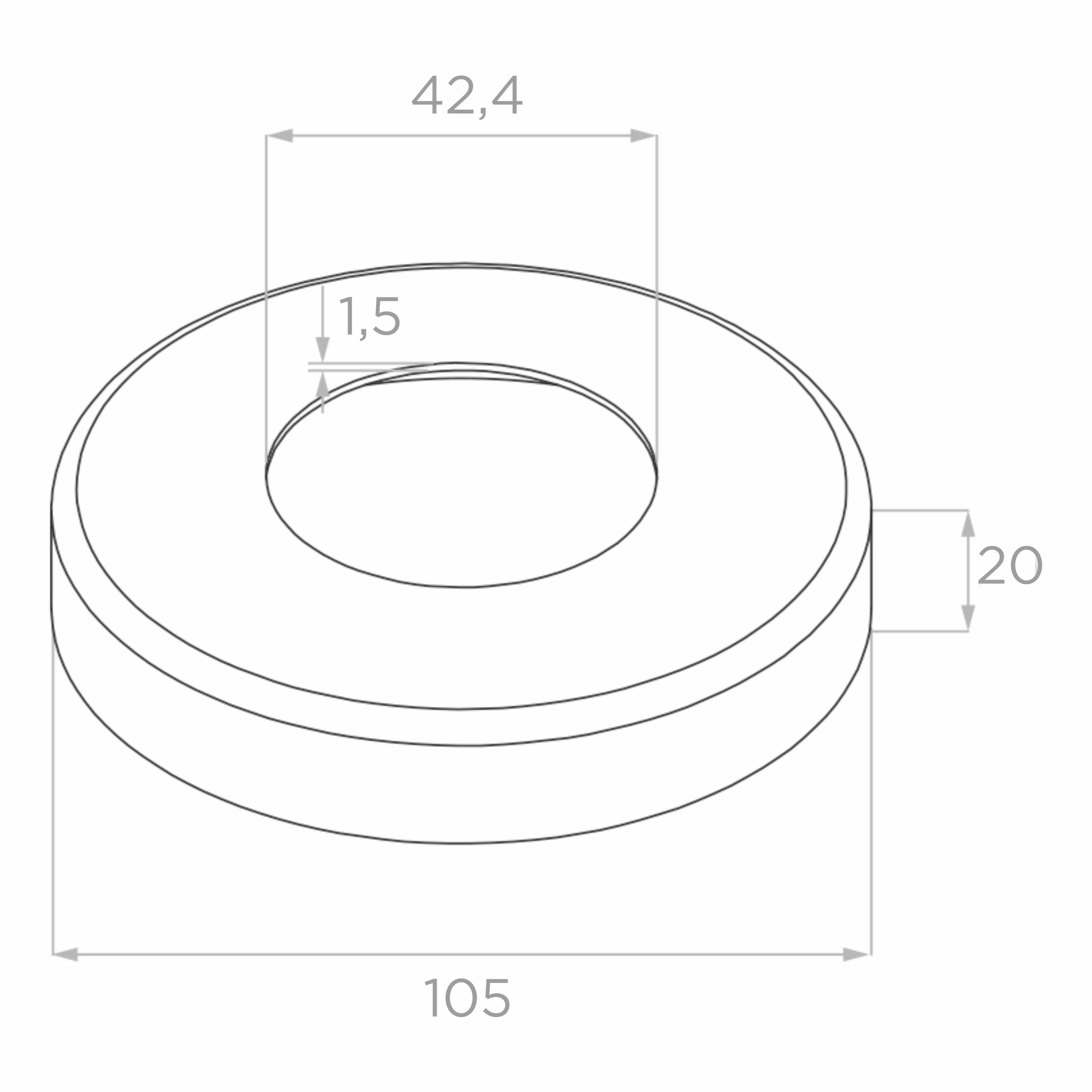

Κάλυμμα βάσης (ροζέτα)
Διακοσμητική ροζέτα εξωτερικής διαμέτρου 105 mm και ύψους 20 mm που καλύπτει αισθητικά το σημείο τοποθέτησης του στύλου στο δάπεδο. Εσωτερική οπή ø 42,4 mm, πάχος υλικού φλάντζας 1,5 mm.

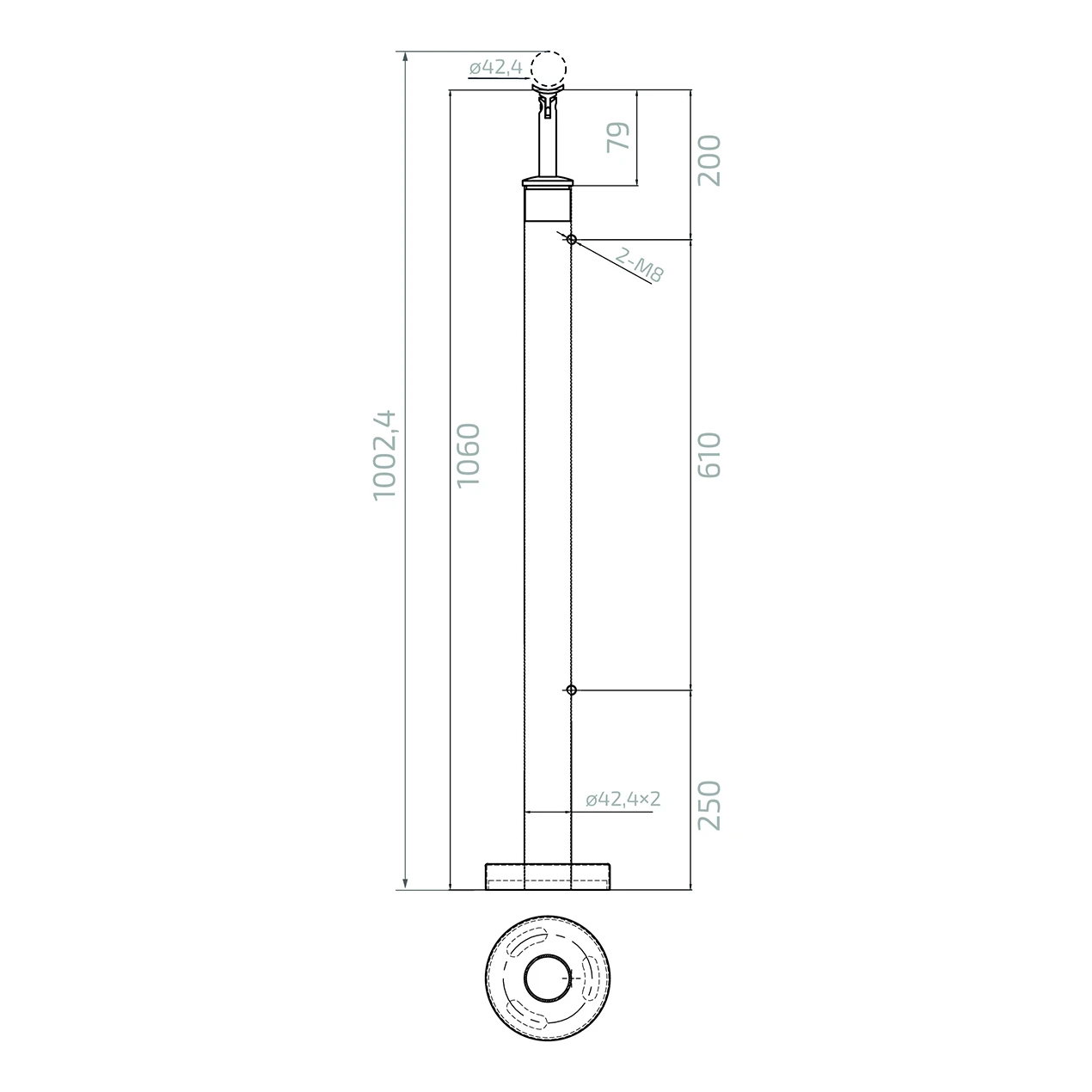

Διαστάσεις τοποθέτησης στύλου
- Διάμετρος σωλήνα: ø 42,4 × 2 mm
- Ύψος σωλήνα στύλου: 1060 mm
- Ύψος από βάση έως άξονα κιγκλιδώματος: 1002,4 mm
- Ύψος στηρίγματος κιγκλιδώματος: 79 mm
- Απόσταση επάνω στήριγμα – κορυφή στύλου: 200 mm
- Διάστημα στηριγμάτων (άξονας–άξονας): 610 mm
- Απόσταση κάτω στήριγμα – βάση: 250 mm
- Οπές τοποθέτησης στηριγμάτων: 2× M8
- Διάμετρος κιγκλιδώματος: ø 42,4 mm
Σημαντική πληροφορία τοποθέτησης
Οι σύνδεσμοι και τα στηρίγματα κιγκλιδώματος που περιλαμβάνονται στο προϊόν δεν είναι μόνιμα στερεωμένα. Συνιστάται η χρήση ειδικής αναερόβιας κόλλας για ανοξείδωτο ατσάλι, για να εξασφαλιστεί η κατάλληλη στερέωσή τους. Σε περίπτωση τοποθέτησης γυάλινης πλάκας πάχους διαφορετικού από 8 mm πρέπει να προμηθευτείτε λαστιχάκια στο κατάλληλο μέγεθος.
Τεχνικά δεδομένα
| Υλικό | AISI 304 |
| Επιφάνεια | Σατέν |
| Σύστημα στήριξης | 42,4 mm |
