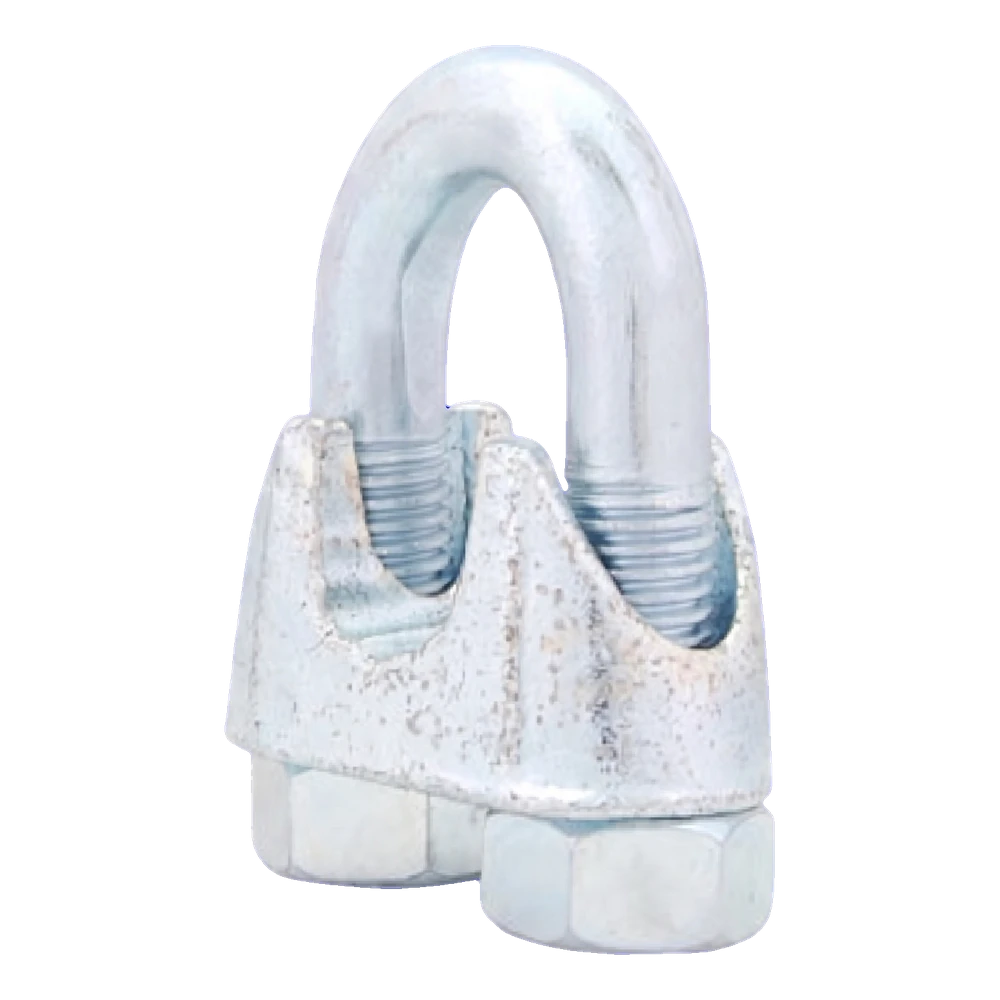

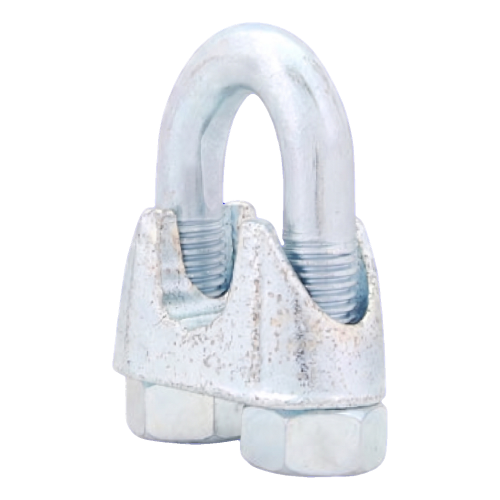

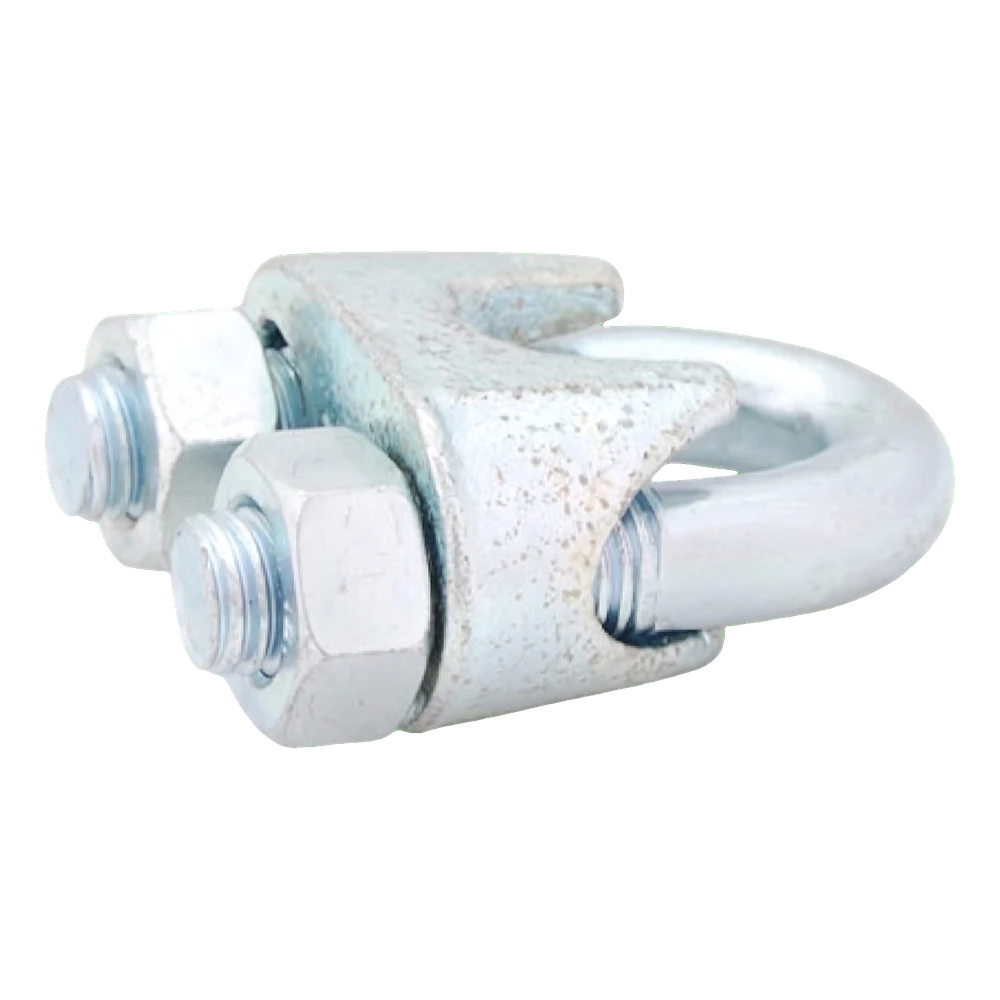

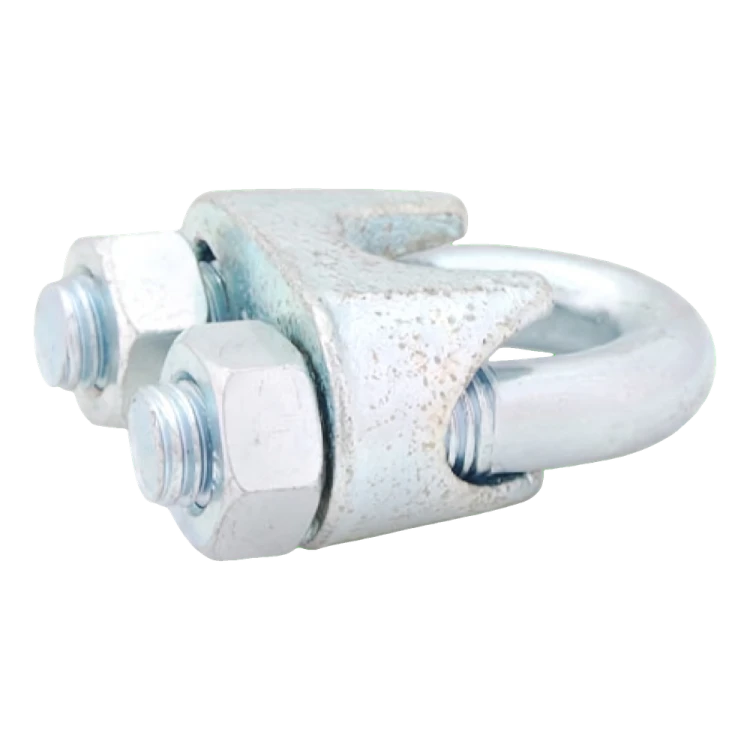

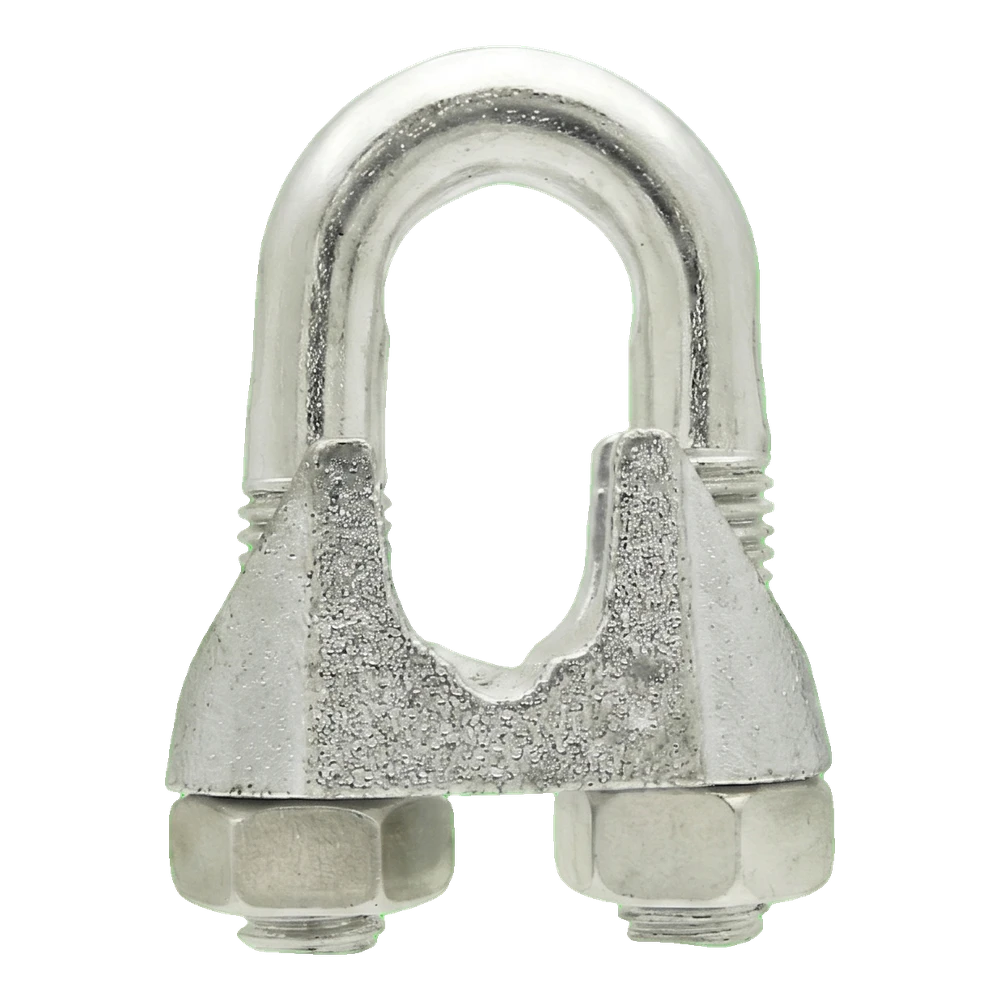

Σφιγκτήρας συρματόσχοινου γαλβανισμένος 8 mm – αντίστοιχος DIN 741

Σφιγκτήρας συρματόσχοινου για δημιουργία θηλιών και σύνδεση χαλύβδινων συρματόσχοινων· κοχλίας U με περικόχλια M6 και σώμα (σέλα), γαλβανισμένος

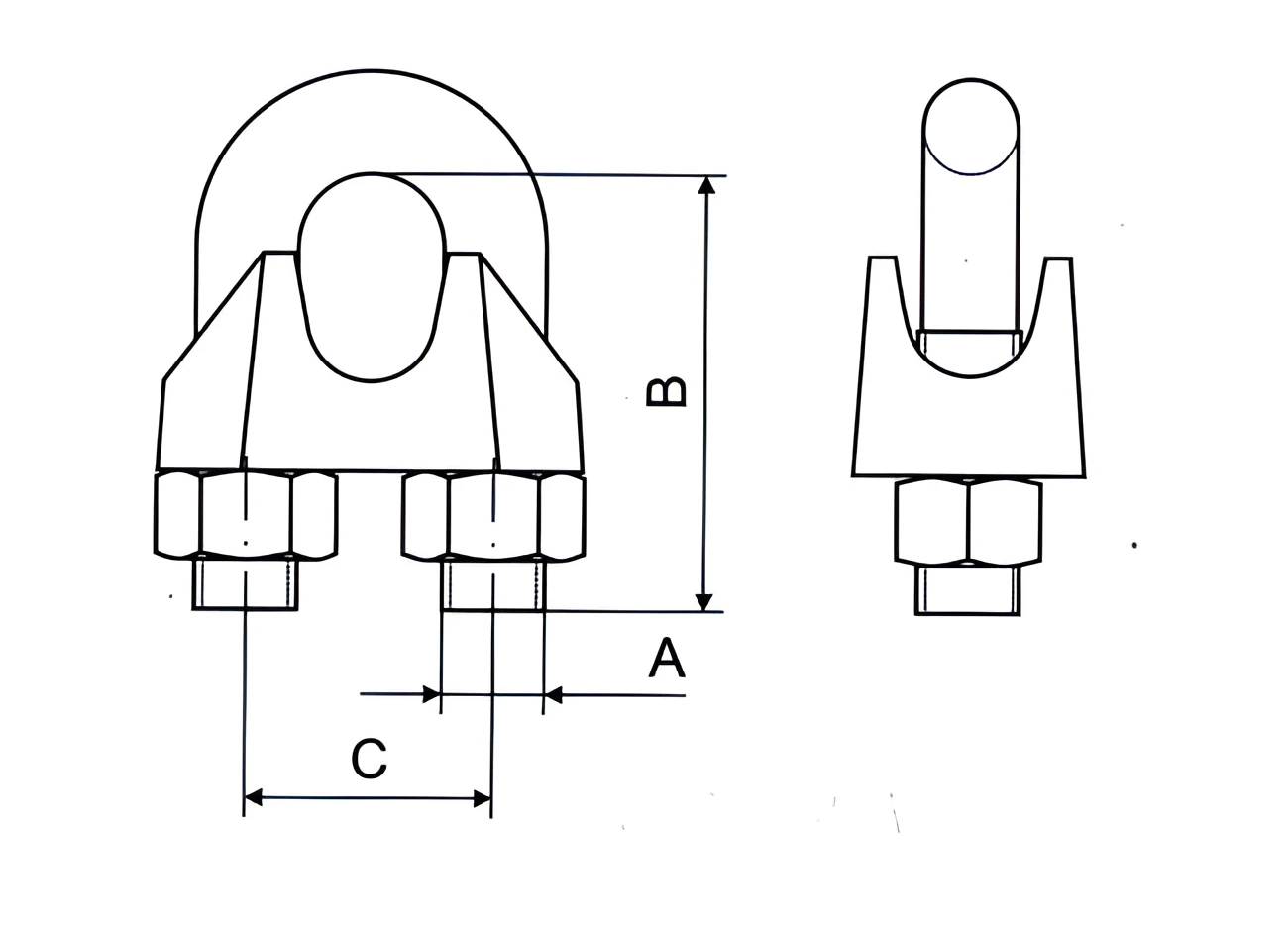

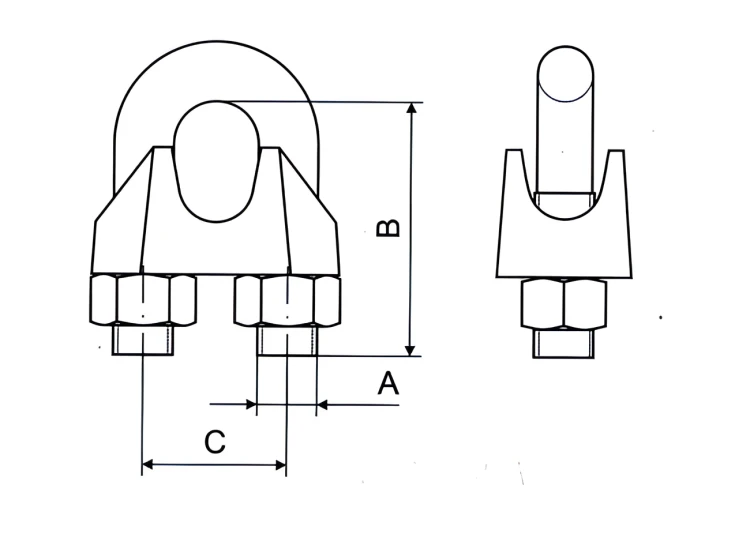

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

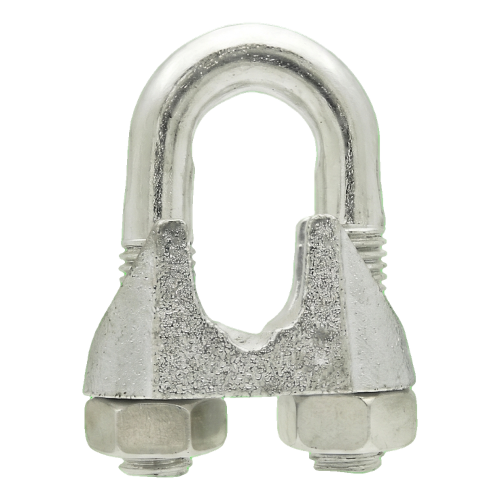

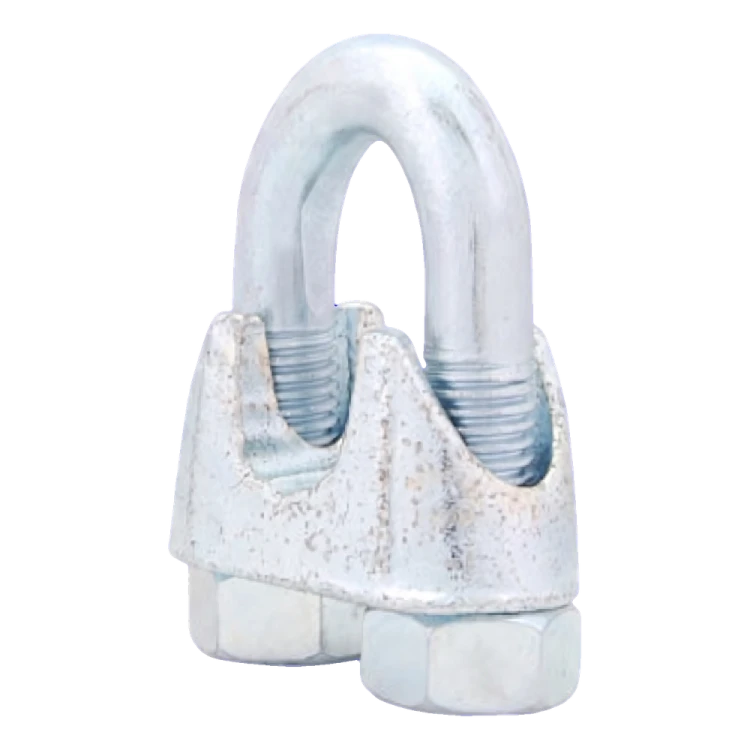

Ο σφιγκτήρας συρματόσχοινου χρησιμοποιείται για τη δημιουργία θηλιών σε χαλύβδινα συρματόσχοινα, τη σύνδεση χαλύβδινων συρματόσχοινων και τη στερέωση επιτόνων. Αποτελείται από έναν κοχλία U με περικόχλια και ένα σώμα που ονομάζεται σέλα. Κατά την τοποθέτηση, είναι σημαντική η σωστή διάταξη αυτών των στοιχείων σε σχέση με το φορτιζόμενο σκέλος του συρματόσχοινου και το ελεύθερο άκρο του.

Αυτό το μέγεθος προορίζεται για συρματόσχοινο διαμέτρου 8 mm. Η διάσταση A δηλώνει το σπείρωμα του κοχλία U (M6), η B το ύψος του σφιγκτήρα (29 mm) και η C την απόσταση μεταξύ των σκελών του κοχλία U (16 mm). Πρόκειται για ονομαστικές τιμές σύμφωνα με το τεχνικό δελτίο του κατασκευαστή. Το προϊόν χαρακτηρίζεται ως ισοδύναμο του προτύπου DIN 741. Σε κάθε θηλιά πρέπει να τοποθετούνται τουλάχιστον 5 τεμ. σφιγκτήρων, σε αποστάσεις 21–42 mm. Τοποθετήστε τη σέλα (σώμα) στο φορτιζόμενο σκέλος του συρματόσχοινου και τον κοχλία U στο ελεύθερο άκρο. Σφίξτε τα περικόχλια ομοιόμορφα· μετά την πρώτη φόρτιση, ελέγξτε τη σύνδεση και, εάν χρειάζεται, σφίξτε τα ξανά.

Υλικό κατασκευής (κοχλίας U με περικόχλια και σώμα): χάλυβας C15 και χυτοσίδηρος. Η εφαρμοζόμενη επίστρωση είναι γαλβάνισμα και προστατεύει τον χάλυβα από τη διάβρωση σε συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή συνεχή υγρασία, επιλέξτε την κατάλληλη κατασκευαστική εκδοχή του σφιγκτήρα σύμφωνα με τις συνθήκες έκθεσης. Δεν προορίζεται για ανύψωση φορτίων ούτε για ασφάλιση προσώπων έναντι πτώσης. Η αντοχή της θηλιάς εξαρτάται από το ίδιο το συρματόσχοινο, καθώς και από τον αριθμό και τη διάταξη των σφιγκτήρων — καθορίζεται από τη μελέτη.

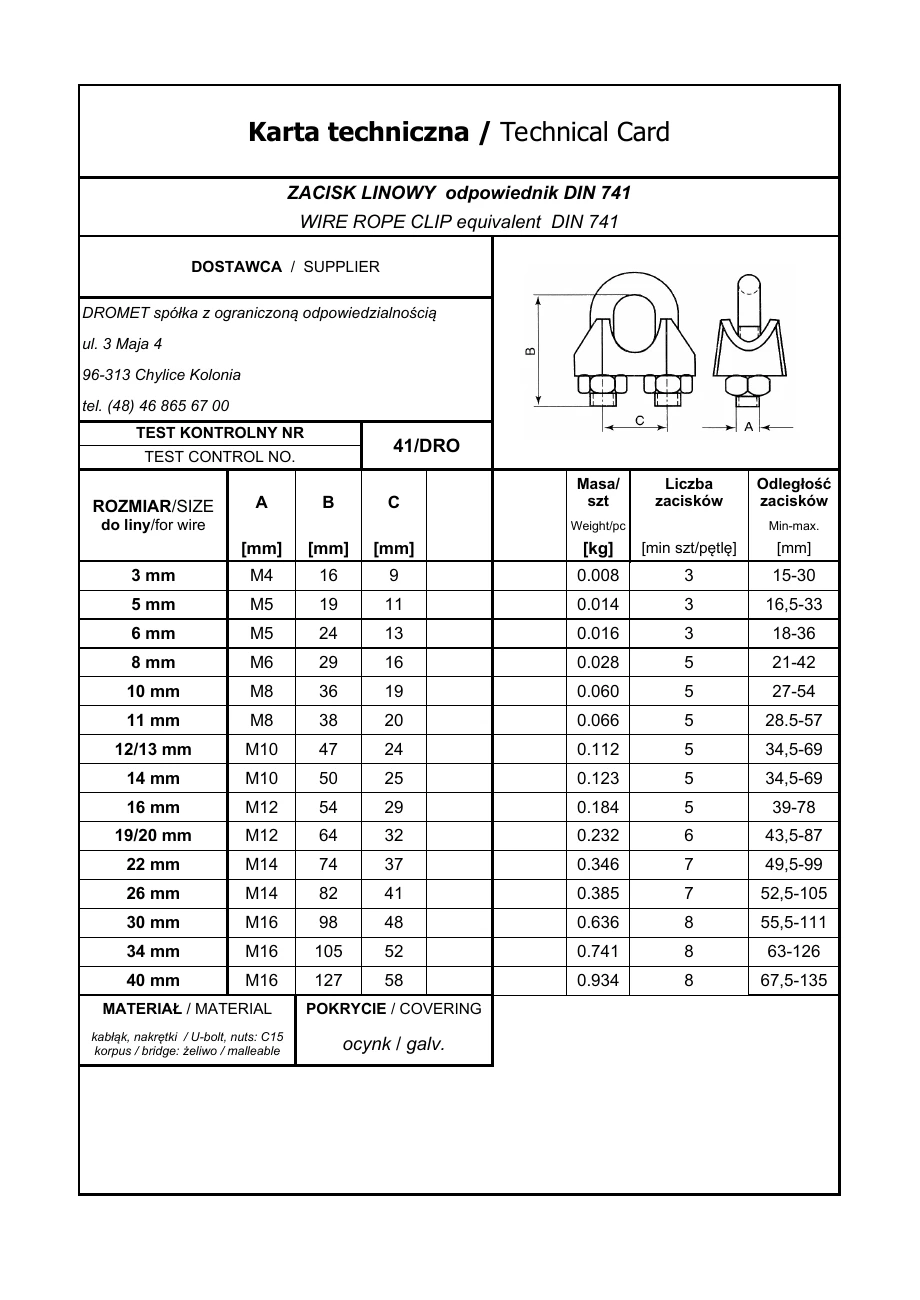

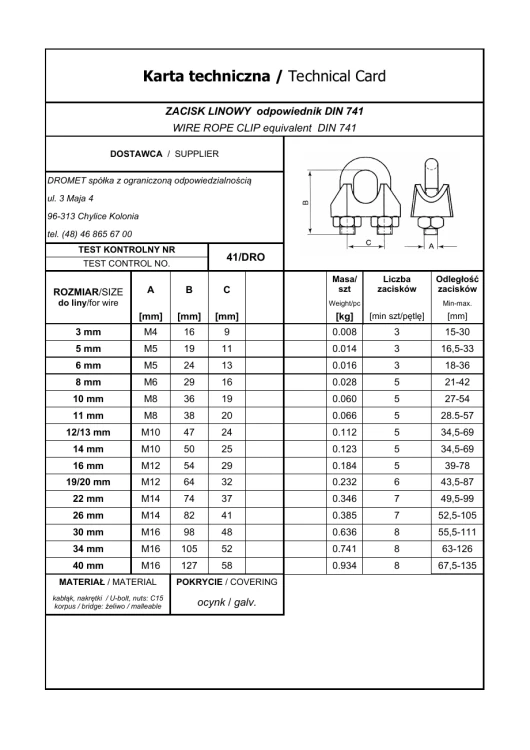

Διαστάσεις βάσει δελτίου

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Τοποθετήστε τουλάχιστον 5 τεμ. σφιγκτήρων ανά θηλιά, σε αποστάσεις 21–42 mm (σύμφωνα με το δελτίο του κατασκευαστή).
• ✓Τοποθετήστε τη σέλα (σώμα) στο φορτιζόμενο σκέλος του συρματόσχοινου και τον κοχλία U στο ελεύθερο άκρο.
• ✓Σφίξτε τα περικόχλια ομοιόμορφα· μετά την πρώτη φόρτιση, ελέγξτε και, εάν χρειάζεται, σφίξτε τα ξανά.
