Σύνδεσμος για Μπουλόνι U, για σωλήνα, γαλβανισμένος Ø10 × 61 mm, για σωλήνα 2"

Λάμα με εγκοπή για τον σωλήνα και δύο οπές για τα σκέλη του μπουλονιού U – κλείνει τον σφιγκτήρα από την πλευρά του υποστρώματος· γαλβανισμένη έκδοση

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

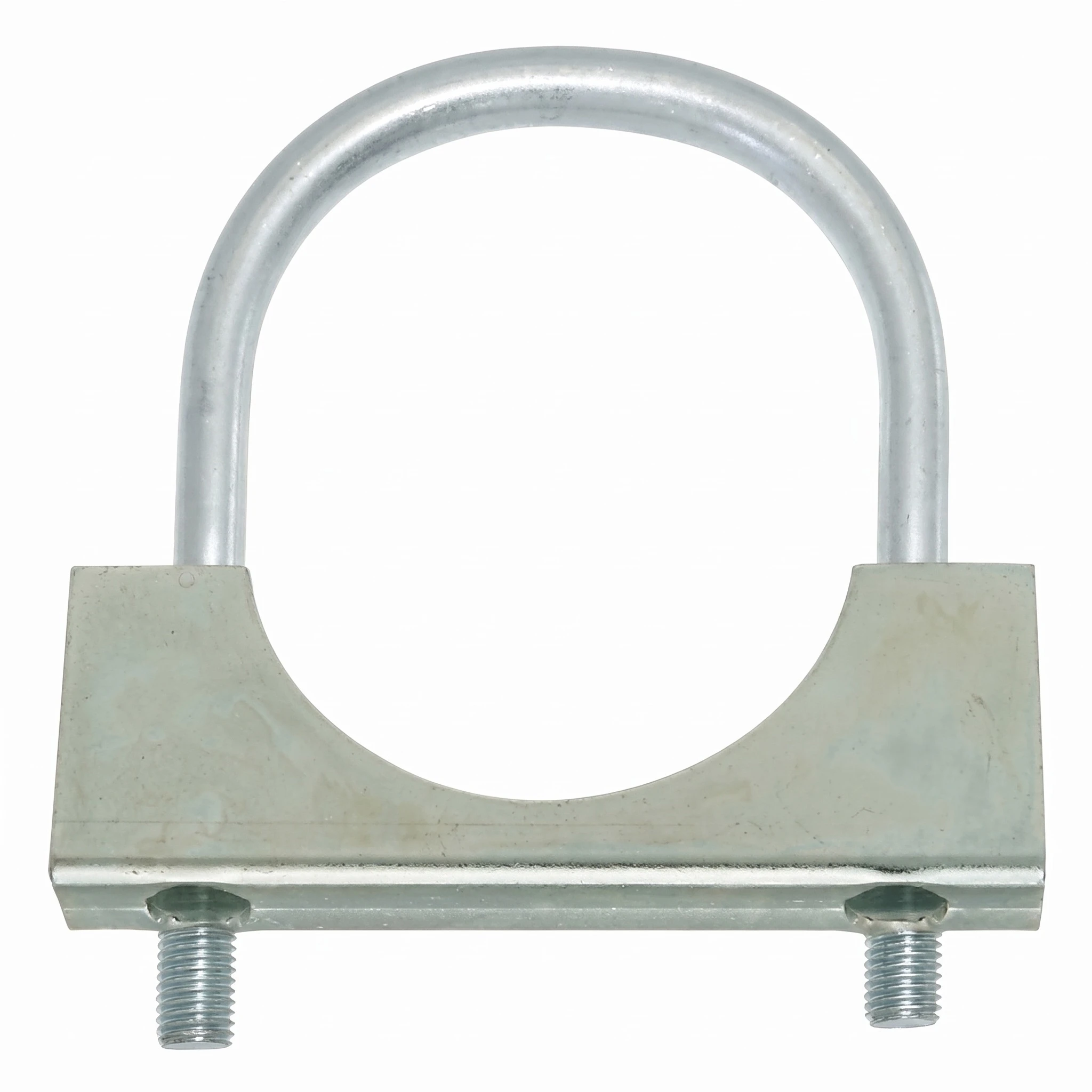

Η πλάκα για μπουλόνι U είναι μια λάμα με εγκοπή για τον σωλήνα και δύο οπές για τα σκέλη του μπουλονιού U. Κλείνει τον σφιγκτήρα από την πλευρά του υποστρώματος και, σε συνδυασμό με μπουλόνι U ίδιου μεγέθους, χρησιμεύει για τη στερέωση σωλήνων σε κατασκευές χωρίς διάνοιξη οπών στο υπόστρωμα.

Η σήμανση του κατασκευαστή Ø10 × 61 mm καθορίζει τις διαστάσεις του συμβατού σφιγκτήρα U: τη διάμετρο της ράβδου Ø10 mm και την εσωτερική απόσταση μεταξύ των ράβδων A = 61 mm. Το μέγεθος του συμβατού σωλήνα είναι 2". Κατά την τοποθέτηση, περάστε την πλάκα σύνδεσης στα σκέλη του σφιγκτήρα U με την εγκοπή προς τον σωλήνα και στη συνέχεια σφίξτε τα παξιμάδια εναλλάξ και στις δύο πλευρές, έως ότου ο σωλήνας πιεστεί ομοιόμορφα.

Η επίστρωση (γαλβάνισμα) προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Η πλάκα σύνδεσης δεν πωλείται σε σετ με τον σφιγκτήρα U. Η φέρουσα ικανότητα της στερέωσης εξαρτάται από τον σωλήνα, την κατασκευή και τη δύναμη σύσφιξης – καθορίζεται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε την πλάκα σύνδεσης για σφιγκτήρα U με την ίδια σήμανση: ράβδος Ø10 mm, απόσταση A = 61 mm, σωλήνας 2".
• ✓Περάστε την πλάκα σύνδεσης στα σκέλη του σφιγκτήρα U με την εγκοπή προς τον σωλήνα.
• ✓Σφίξτε τα παξιμάδια εναλλάξ και στις δύο πλευρές, έως ότου ο σωλήνας πιεστεί ομοιόμορφα.
