Σύνδεσμος τμήματος φράχτη για βίδωμα H80 μαύρος ημίματ RAL 9005

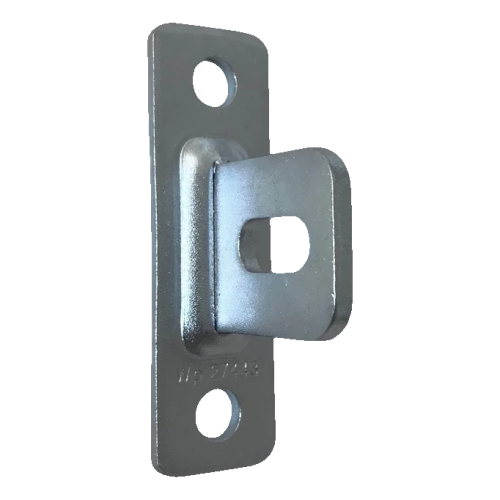

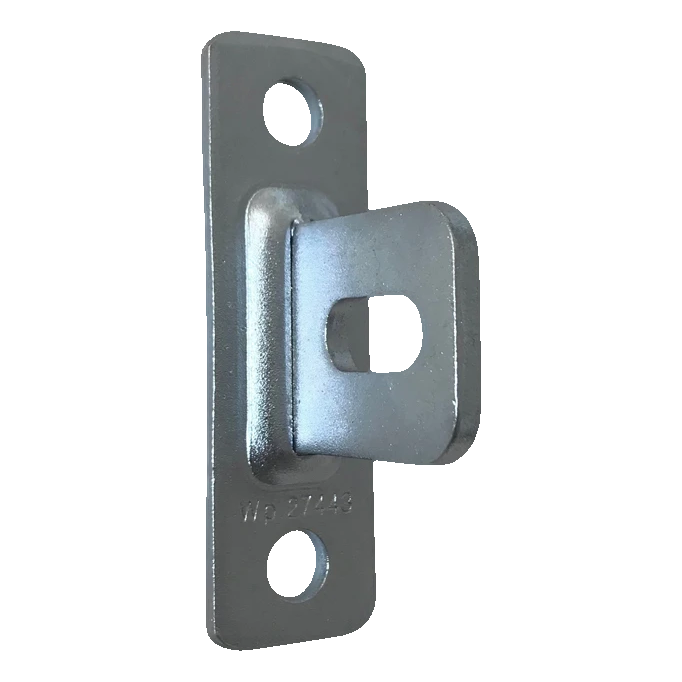

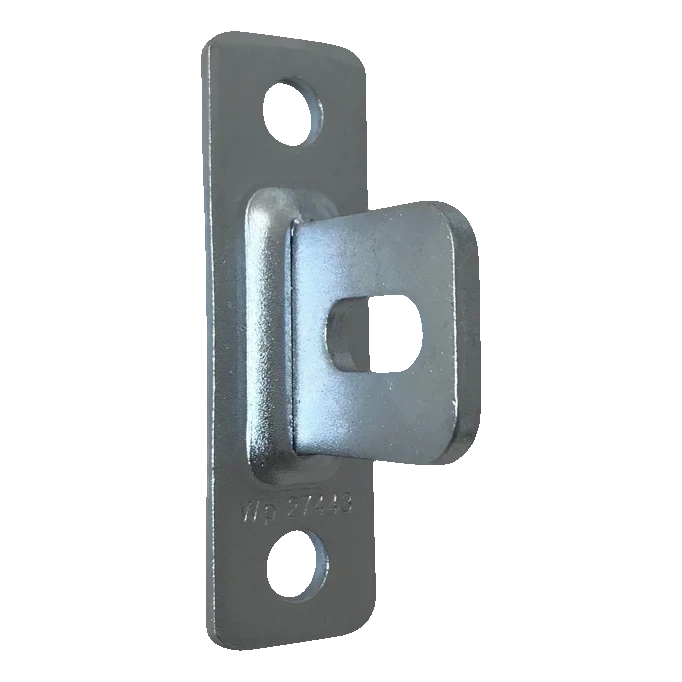

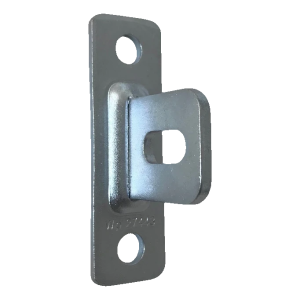

Η κατασκευή του συνδέσμου αποτελείται από μια επίπεδη πλάκα στήριξης με οπές για βίδωμα στον στύλο και έναν κάθετα προεξέχοντα βραχίονα (λεγόμενο φασολάκι) με επιμήκη οπή, στην οποία εισέρχεται η βίδα στερέωσης του τμήματος. Χάρη στις επιμήκεις οπές (φασολάκια) τόσο στην πλάκα όσο και στον βραχίονα, αποκτάτε τη δυνατότητα ρύθμισης της θέσης του τμήματος σε σχέση με τον στύλο — κάτι που διευκολύνει σημαντικά τη συναρμολόγηση και την αντιστάθμιση των ανωμαλιών του εδάφους.

Ο σύνδεσμος είναι μια καθολική λύση που χρησιμοποιείται σε συστήματα φραχτών με πάνελ και τμήματα. Είναι κατάλληλος τόσο για τη συναρμολόγηση φραχτών σε κυκλικούς όσο και σε ορθογώνιους στύλους. Το μικρό βάρος (60 g) και οι συμπαγείς διαστάσεις διευκολύνουν τη μεταφορά και την αποθήκευση ακόμη και μεγάλων παρτίδων.

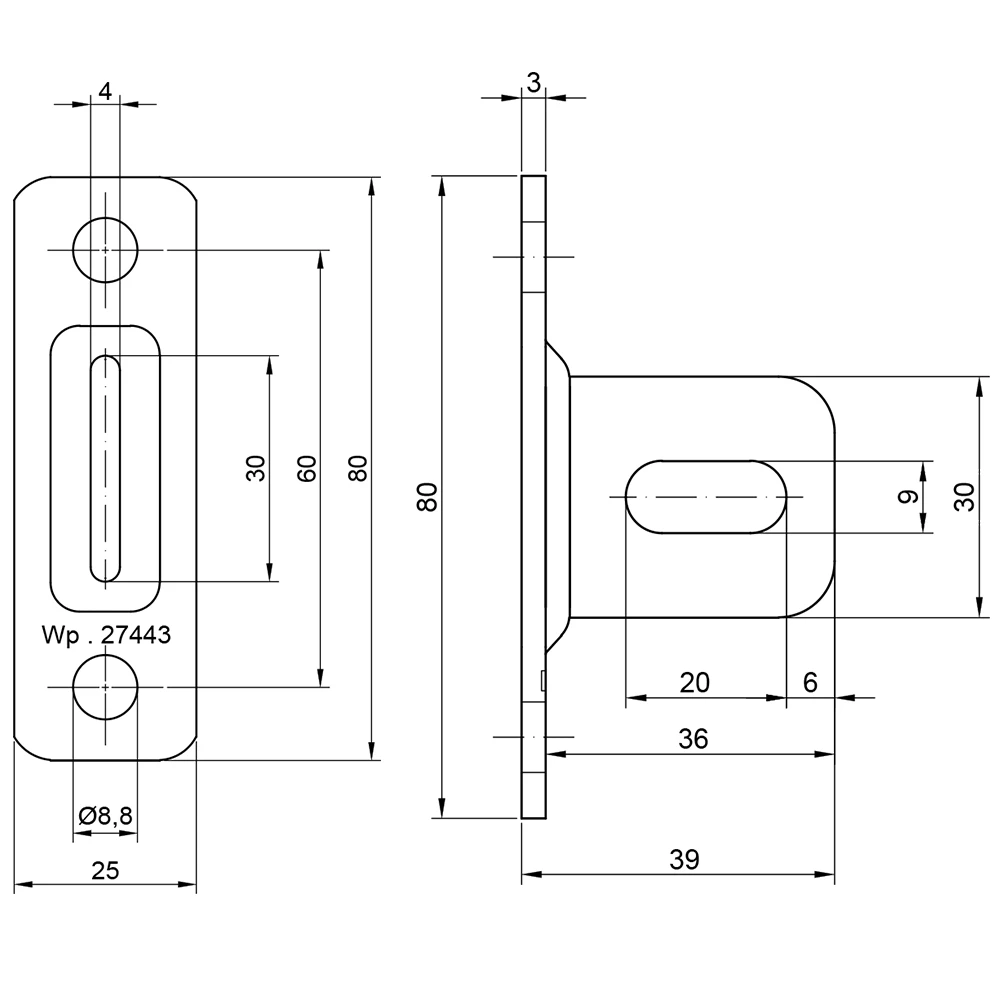

Διαστάσεις και τεχνικές παράμετροι

Πλάκα στήριξης:

Βραχίονας (φασολάκι):

Γενικά στοιχεία:

Τρόπος συναρμολόγησης

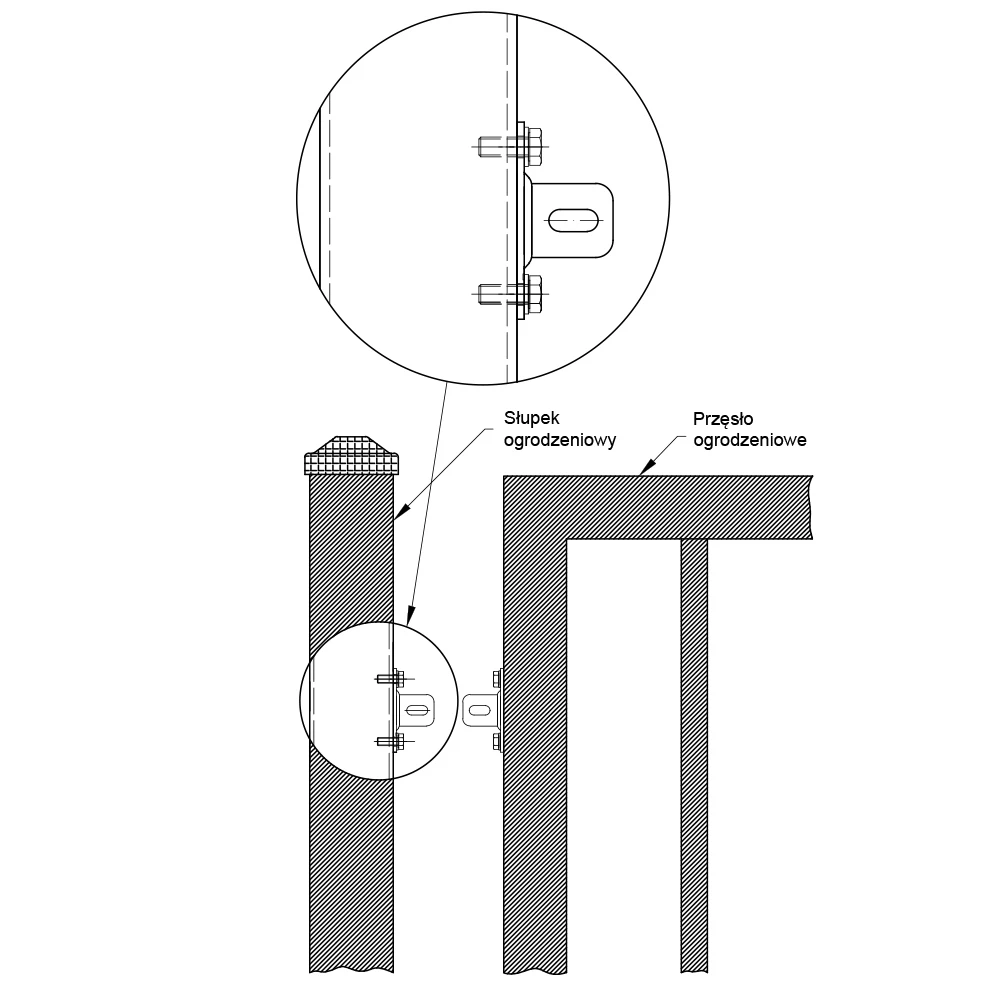

Ο σύνδεσμος συναρμολογείται με το βίδωμα της πλάκας στον στύλο του φράχτη με τη χρήση βιδών που διέρχονται μέσω των κυκλικών οπών (Ø 8,8 mm). Στη συνέχεια, το τμήμα του φράχτη στερεώνεται στον βραχίονα (φασολάκι) — η βίδα διέρχεται μέσω της επιμήκους οπής στον βραχίονα και συνδέεται με το στοιχείο του τμήματος. Οι οπές-φασολάκια επιτρέπουν την ακριβή ρύθμιση της θέσης τόσο κατακόρυφα (στην πλάκα) όσο και οριζόντια (στον βραχίονα), κάτι που επιτρέπει την αντιστάθμιση των ανοχών συναρμολόγησης και εξασφαλίζει την ομοιόμορφη κατανομή των τμημάτων σε όλο το μήκος του φράχτη.
