Σύστημα γυάλινων στεγάστρων M10 3-τεμάχιο τανυστήρας fi 10 mm γυαλί 8-17,52 mm AISI 304 σατέν

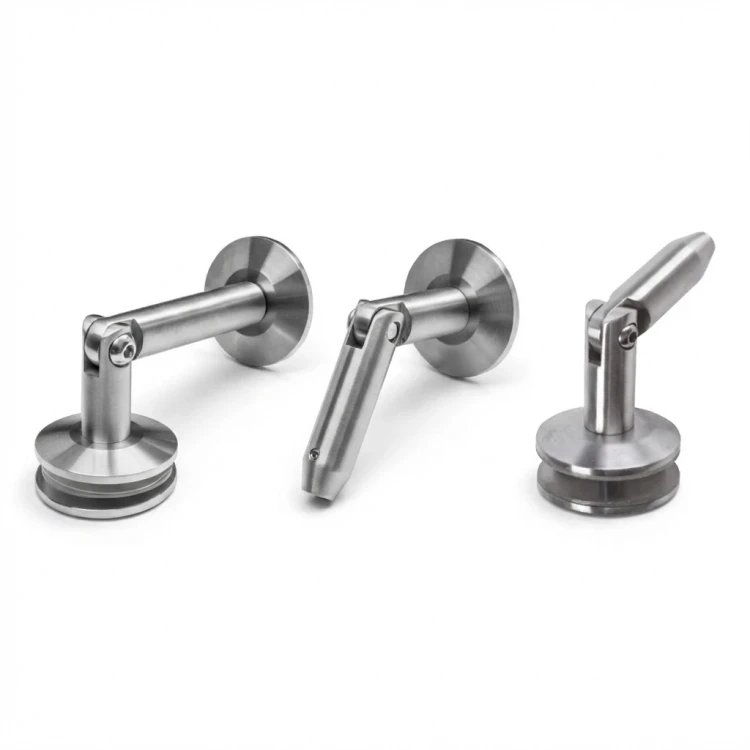

Το σύστημα αποτελείται από τρεις συνδετήρες υψηλής ακρίβειας από ανοξείδωτο χάλυβα AISI 304 με σατινέ φινίρισμα, που εξασφαλίζουν ανθεκτικότητα και αισθητική εμφάνιση για χρόνια. Κάθε στοιχείο διαθέτει καλυμμένη οπή montάζ, προσδίδοντας στην κατασκευή κομψό, μινιμαλιστικό χαρακτήρα. Το γυαλί δεν έρχεται σε άμεση επαφή με το μέταλλο — το κιτ περιλαμβάνει λαστιχένιες παρεμβύσματα, που προστατεύουν την πλάκα και την σταθεροποιούν στη σωστή θέση.

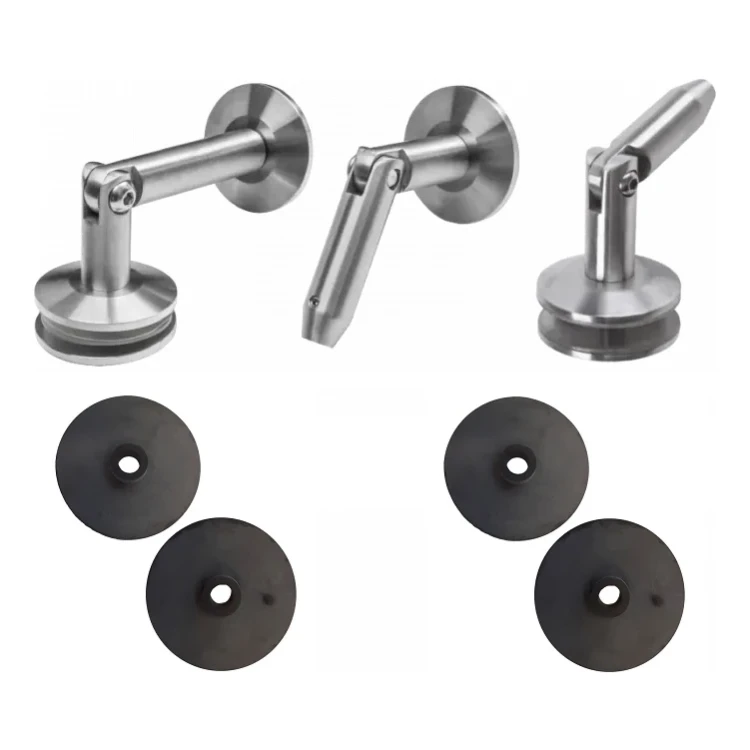

Περιεχόμενα κιτ

• Συνδετήρας τοίχου–γυαλιού με σετ λαστιχένιων παρεμβυσμάτων
• Συνδετήρας γυαλιού–ελκυστήρα με σετ λαστιχένιων παρεμβυσμάτων
• Συνδετήρας ελκυστήρα–τοίχου

Το κιτ δεν περιλαμβάνει γυάλινη πλάκα ούτε ελκυστήρες — πρέπει να επιλεγούν χωριστά. Οι ελκυστήρες με σπείρωμα M10 διατίθενται σε τρία μήκη: 1 m, 1,2 m και 1,5 m και είναι κατασκευασμένοι από ανοξείδωτο χάλυβα.

Αρχή montάζ

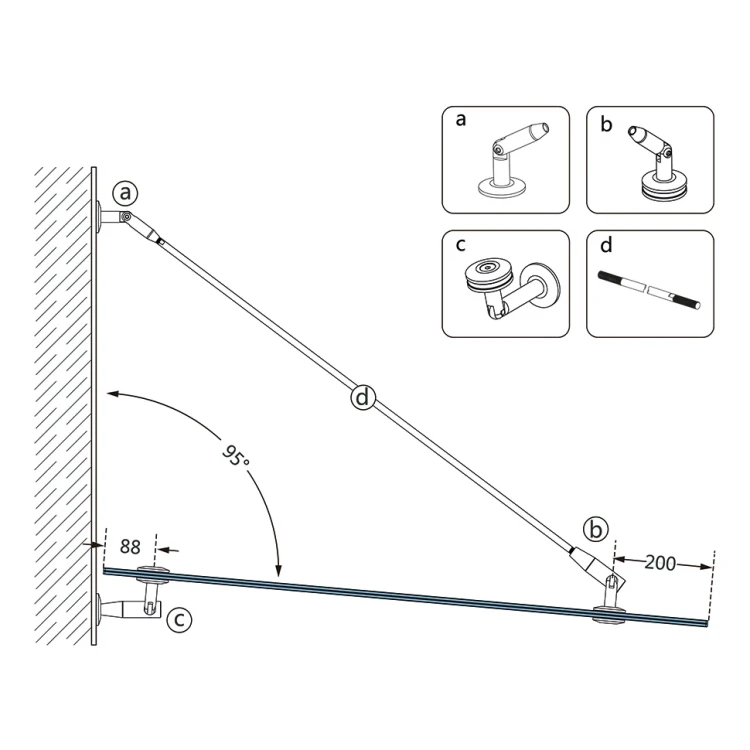

Ο ελκυστήρας στερεώνεται στην πρόσοψη του κτιρίου μέσω του συνδετήρα ελκυστήρα–τοίχου (στοιχείο a) και στη συνέχεια τεντώνεται για την επίτευξη της βέλτιστης θέσης του στεγάστρου. Ο συνδετήρας τοίχου–γυαλιού (στοιχείο c) διατηρεί την κάτω ακμή της πλάκας σε απόσταση 88 mm από την πρόσοψη, ενώ ο συνδετήρας γυαλιού–ελκυστήρα (στοιχείο b) μεταφέρει τα φορτία στη ράβδο ελκυστήρα. Το εύρος ρύθμισης γωνίας ελκυστήρα φτάνει έως 95°, επιτρέποντας την προσαρμογή του συστήματος σε διαφορετικές συνθήκες montάζ.

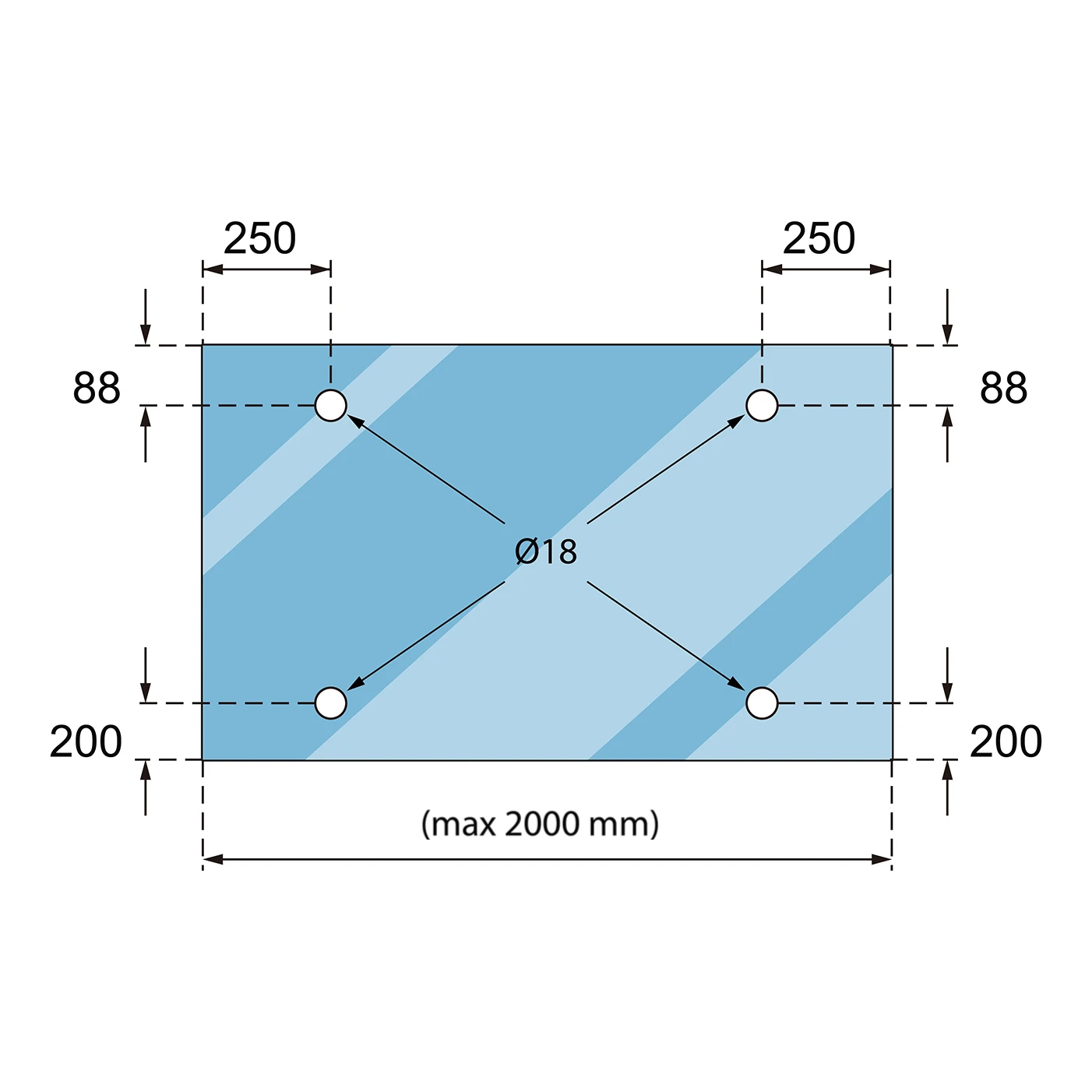

Διάταξη σημείων στερέωσης στο γυαλί

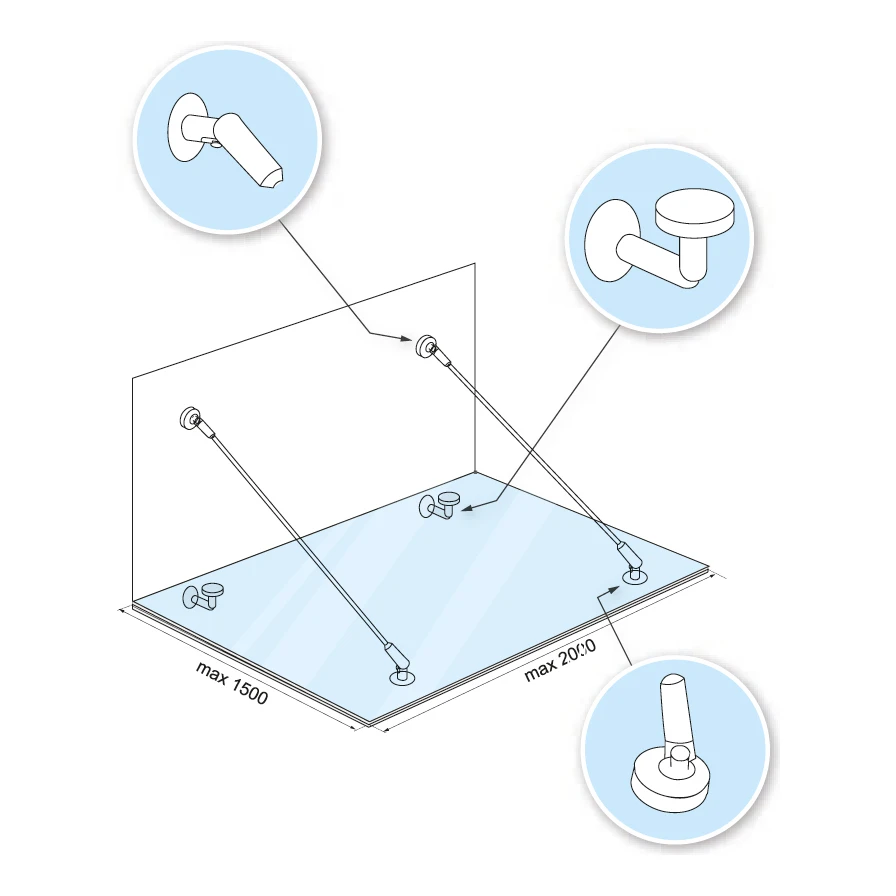

• Μέγιστο πλάτος γυαλιού: 2000 mm
• Μέγιστο βάθος στεγάστρου: 1500 mm
• Άνω οπές (συνδετήρες τοίχου–γυαλιού): 88 mm από την άνω ακμή, 250 mm από τις πλευρικές ακμές
• Κάτω οπές (συνδετήρες γυαλιού–ελκυστήρα): 200 mm από την κάτω ακμή, 250 mm από τις πλευρικές ακμές
• Διάμετρος οπών στο γυαλί: Ø18 mm

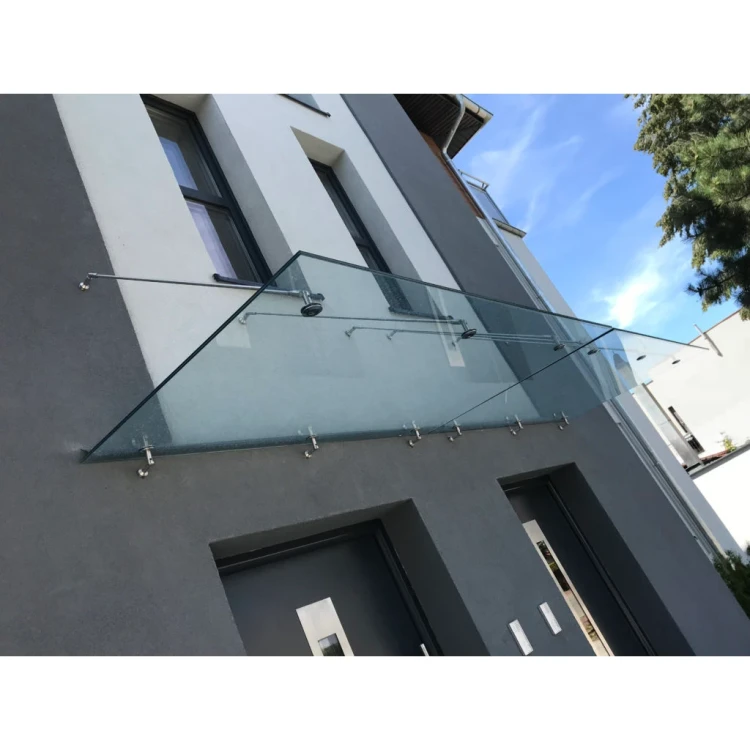

Ευελιξία εφαρμογής αποτελεί το βασικό χαρακτηριστικό αυτού του συστήματος. Σε κτίρια με παχύ στρώμα θερμομόνωσης, είναι δυνατή η χρήση πρόσθετης πλάκας montάζ, που επιτρέπει την ασφαλή αγκύρωση των συνδετήρων στον φέροντα τοίχο. Χάρη σε αυτό, το κιτ είναι κατάλληλο τόσο για νεόδμητα κτίρια όσο και για ανακαινίσεις παλαιότερων προσόψεων. Τα γυάλινα στέγαστρα προστατεύουν τη ζώνη εισόδου από κατακρημνίσματα, ενώ παράλληλα προσδίδουν στο κτίριο σύγχρονο, ελαφρύ οπτικό χαρακτήρα.

Τεχνικές προδιαγραφές

• Σπείρωμα ελκυστήρα: M10
• Πάχος γυαλιού: 8–17,52 mm
• Βίδες στερέωσης σε τοίχο και γυαλί: M9
• Υλικό: ανοξείδωτος χάλυβας AISI 304
• Φινίρισμα: σατινέ
• Μήκος συνδετήρα: 130 mm
• Βάρος κιτ: 1,64 kg
