Σύστημα γυάλινων στεγάστρων M12. 3-τεμάχιο, για ελκυστήρα fi 12mm, γυαλί 8-17,52mm (aisi304, universal, σατέν)

Μετάβαση στις αξιολογήσεις προϊόντος

Σετ 3 τεμαχίων συνδέσμων από ανοξείδωτο χάλυβα AISI 304 με σατινέ φινίρισμα για τοποθέτηση γυάλινων στεγάστρων πάχους 8–17,52 mm, σπείρωμα ράβδου M12, βάρος 1,6 kg.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 56,59 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 10 εργάσιμες ημέρες

Χαρακτηριστικά προϊόντος

[PIM] daszki-szklane #127

  • Υλικό AISI 304
  • Επιφάνεια Σατέν
  • Πάχος γυαλιού [mm] 8-17,52

Περιγραφή

Σύστημα στέγαστρων γυαλιού 3 τεμαχίων M12 – ανοξείδωτος χάλυβας AISI 304, σατέν

Σύστημα στήριξης στέγαστρων γυαλιού 3 τεμαχίων για επαγγελματική εγκατάσταση γυάλινων προστεγασμάτων με πάχος γυαλιού από 8 έως 17,52 mm. Το σετ συνδέσμων από ανοξείδωτο χάλυβα AISI 304 με σατέν φινίρισμα εξασφαλίζει ανθεκτική, αισθητική και ασφαλή στερέωση γυάλινων προστεγασμάτων σε κατοικίες και δημόσια κτίρια.

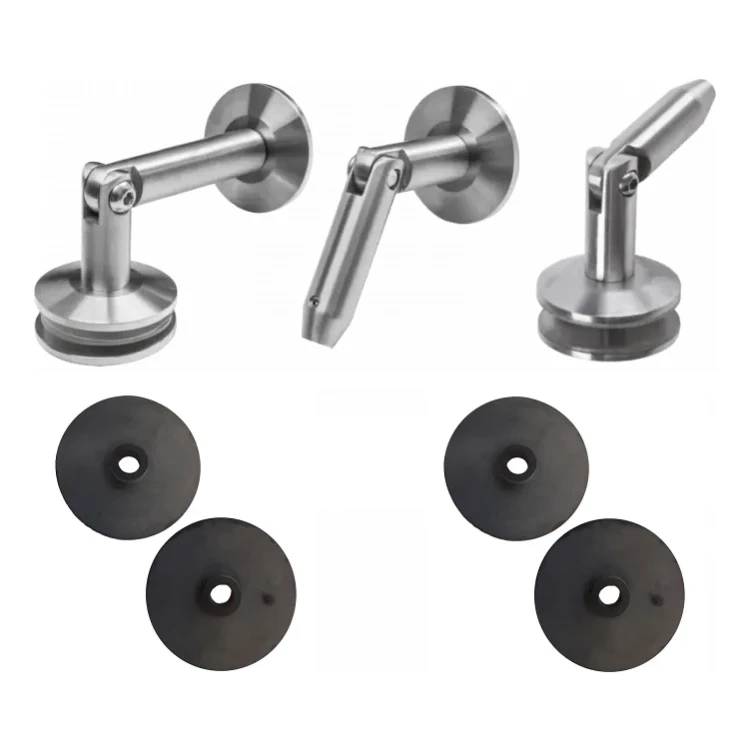

Σύστημα στέγαστρων γυαλιού 3 τεμαχίων M12 – στοιχεία σετ: σύνδεσμοι από ανοξείδωτο χάλυβα και λαστιχένιες παρεμβύσματα
Σύστημα στέγαστρων γυαλιού 3 τεμαχίων M12 – στοιχεία σετ: σύνδεσμοι από ανοξείδωτο χάλυβα και λαστιχένιες παρεμβύσματα

Το σετ αποτελείται από τρεις συνδέσμους υψηλής ακρίβειας που σχηματίζουν ένα πλήρες σύστημα στήριξης γυάλινου προστεγάσματος με ελκυστήρα. Το γυαλί δεν έρχεται σε άμεση επαφή με τους συνδέσμους — λαστιχένιες παρεμβύσματα που συνοδεύουν το σετ προστατεύουν τα τζάμια και ταυτόχρονα τα σταθεροποιούν στη σωστή θέση. Η οικουμενική κατασκευή επιτρέπει την εγκατάσταση σε διάφορους τύπους κτιρίων, ενώ σε περίπτωση παχύτερης μόνωσης στην πρόσοψη μπορεί να χρησιμοποιηθεί πρόσθετη πλάκα στήριξης, καθιστώντας το σύστημα εξαιρετικά ευέλικτο.

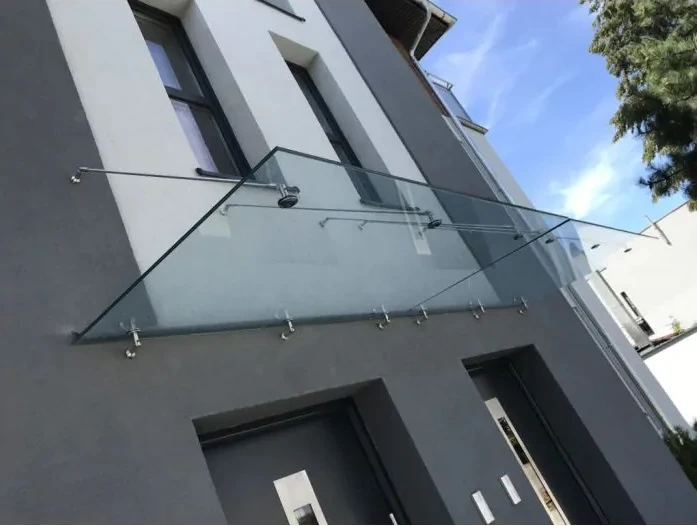

Γυάλινο στέγαστρο τοποθετημένο στην πρόσοψη κτιρίου με χρήση συστήματος χαλύβδινων συνδέσμων και ελκυστήρων
Γυάλινο στέγαστρο τοποθετημένο στην πρόσοψη κτιρίου με χρήση συστήματος χαλύβδινων συνδέσμων και ελκυστήρων

Τα γυάλινα στέγαστρα επιτελούν διπλή λειτουργία — προστατεύουν από τις ατμοσφαιρικές κατακρημνίσεις και προσδίδουν ελαφρότητα στην αρχιτεκτονική της πρόσοψης. Το σύστημα με ελκυστήρες εξασφαλίζει ακαμψία της κατασκευής διατηρώντας παράλληλα μινιμαλιστική εμφάνιση, ιδανική για σύγχρονα κτίρια.

Περιεχόμενα σετ

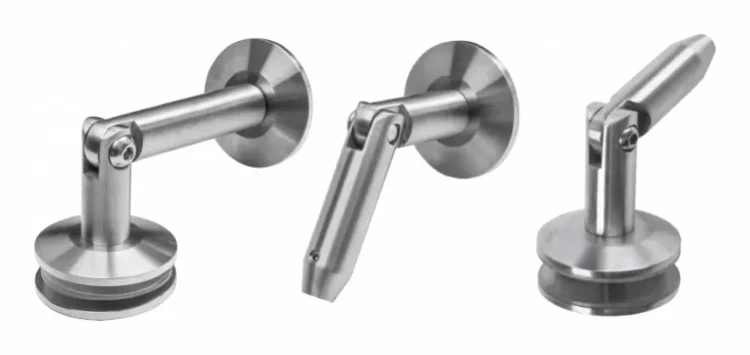

Τρεις σύνδεσμοι από ανοξείδωτο χάλυβα AISI 304 που αποτελούν μέρος του συστήματος στέγαστρων γυαλιού
Τρεις σύνδεσμοι από ανοξείδωτο χάλυβα AISI 304 που αποτελούν μέρος του συστήματος στέγαστρων γυαλιού
  • Σύνδεσμος τοίχος–γυαλί με σετ λαστιχένιων παρεμβυσμάτων
  • Σύνδεσμος γυαλί–ελκυστήρας M12 με σετ λαστιχένιων παρεμβυσμάτων
  • Σύνδεσμος ελκυστήρας M12–τοίχος

Το σετ δεν περιλαμβάνει: τζάμια, ελκυστήρες ή άλλα στοιχεία που δεν αναφέρονται παραπάνω. Ο ελκυστήρας με σπείρωμα M12 (ράβδος από ανοξείδωτο χάλυβα) πρέπει να επιλεγεί χωριστά — διαθέσιμα μήκη: 1 m, 1,2 m και 1,5 m. Ο ελκυστήρας στερεώνεται στην πρόσοψη και στη συνέχεια τεντώνεται μέχρι να επιτευχθεί η βέλτιστη θέση του γυάλινου προστεγάσματος, εξασφαλίζοντας τη σταθερότητά του.

Τεχνικές προδιαγραφές

Πλαϊνό σχέδιο τοποθέτησης γυάλινου στέγαστρου με σήμανση γωνίας 95° και διαστάσεων τοποθέτησης συνδέσμων
Πλαϊνό σχέδιο τοποθέτησης γυάλινου στέγαστρου με σήμανση γωνίας 95° και διαστάσεων τοποθέτησης συνδέσμων
  • Υλικό: ανοξείδωτος χάλυβας AISI 304
  • Φινίρισμα επιφάνειας: σατέν
  • Σπείρωμα ελκυστήρα: M12
  • Σπείρωμα βιδών στερέωσης σε τοίχο και τζάμι: M10
  • Πάχος γυαλιού: 8–17,52 mm
  • Μήκος (L): 130 mm
  • Βάρος σετ: 1,6 kg
  • Διάμετρος οπών στο γυαλί: Ø18 mm
  • Γωνία τοποθέτησης ελκυστήρα: 95°
  • EAN: 5901289674263

Διαστασιολόγηση και σχέδιο τοποθέτησης

Η σωστή τοποθέτηση των οπών στο τζάμι είναι καθοριστική για τη σταθερότητα και την ασφάλεια της κατασκευής. Τα παρακάτω σχέδια παρουσιάζουν τη συνιστώμενη διάταξη σημείων στερέωσης και τις μέγιστες επιτρεπόμενες διαστάσεις γυαλιού.

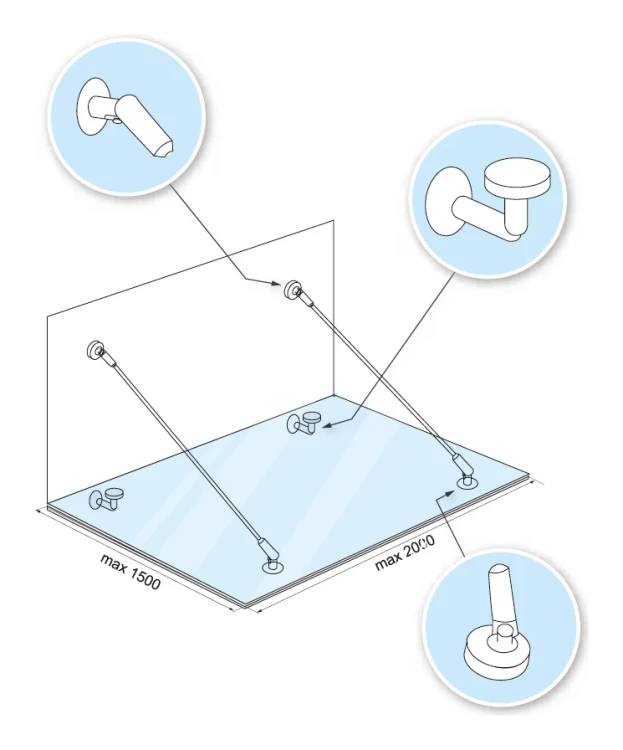

Τρισδιάστατο σχέδιο τοποθέτησης γυάλινου στέγαστρου με ορατούς τους τρεις τύπους συνδέσμων και διαστάσεις max 1500 × 2000 mm
Τρισδιάστατο σχέδιο τοποθέτησης γυάλινου στέγαστρου με ορατούς τους τρεις τύπους συνδέσμων και διαστάσεις max 1500 × 2000 mm

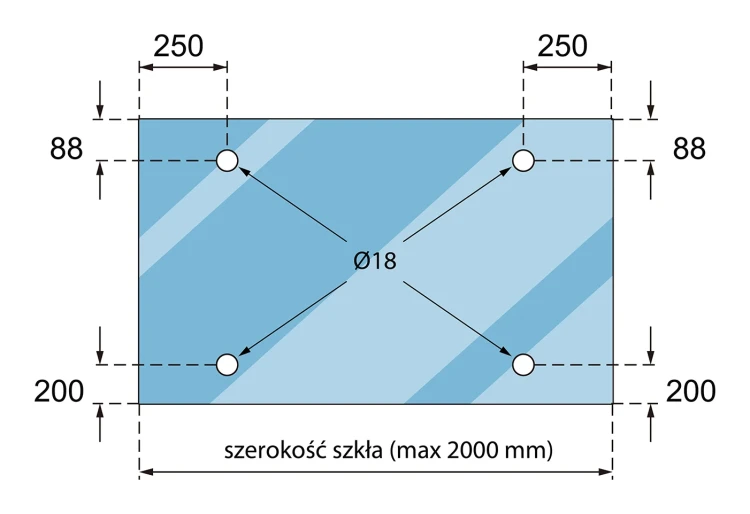

Τεχνικό σχέδιο τοποθέτησης οπών στο γυαλί – αποστάσεις 250 mm από τις πλαϊνές άκρες, 88 mm από πάνω, 200 mm από κάτω, Ø18 mm
Τεχνικό σχέδιο τοποθέτησης οπών στο γυαλί – αποστάσεις 250 mm από τις πλαϊνές άκρες, 88 mm από πάνω, 200 mm από κάτω, Ø18 mm

Συνιστώμενες διαστάσεις τοποθέτησης οπών στο γυαλί:

  • Μέγιστο πλάτος γυαλιού: 2000 mm
  • Μέγιστο βάθος (προβολή) γυαλιού: 1500 mm
  • Απόσταση οπών από τις πλαϊνές άκρες: 250 mm
  • Απόσταση άνω οπών από την άνω άκρη: 88 mm
  • Απόσταση κάτω οπών από την κάτω άκρη: 200 mm
  • Διάμετρος οπών: Ø18 mm

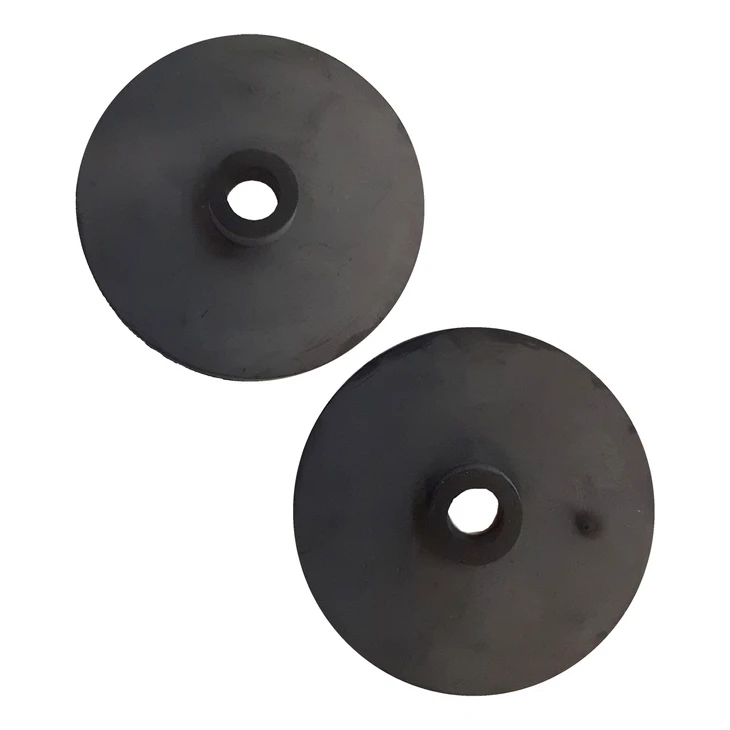

Λαστιχένιες παρεμβύσματα EPDM που συνοδεύουν το σετ, προστατεύοντας το γυαλί από άμεση επαφή με τους χαλύβδινους συνδέσμους
Λαστιχένιες παρεμβύσματα EPDM που συνοδεύουν το σετ, προστατεύοντας το γυαλί από άμεση επαφή με τους χαλύβδινους συνδέσμους

Τα λαστιχένια παρεμβύσματα προστατεύουν τα τζάμια από άμεση επαφή με τα μεταλλικά στοιχεία των συνδέσμων, εξαλείφοντας τον κίνδυνο ρωγμών και εξασφαλίζοντας σταθερή συγκράτηση του τζαμιού. Πλήρες σετ παρεμβυσμάτων συνοδεύει κάθε σύνδεσμο που έρχεται σε επαφή με το γυαλί.

Λόγω του υψηλού βαθμού δυσκολίας τοποθέτησης γυάλινων στέγαστρων, συνιστάται η ανάθεση των εργασιών εγκατάστασης σε εξειδικευμένο συνεργείο τοποθέτησης, με εμπειρία στην εργασία με σκληρυμένο γυαλί και συστήματα ελκυστήρων.
