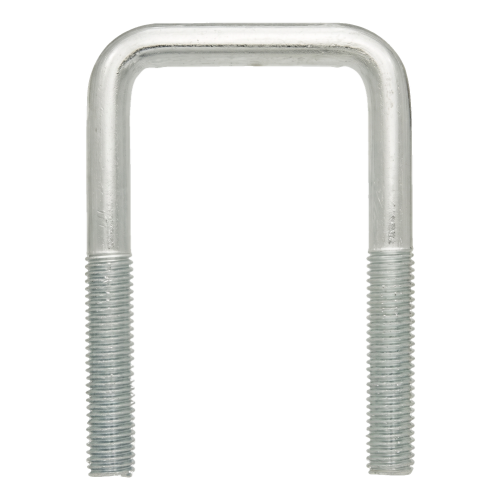

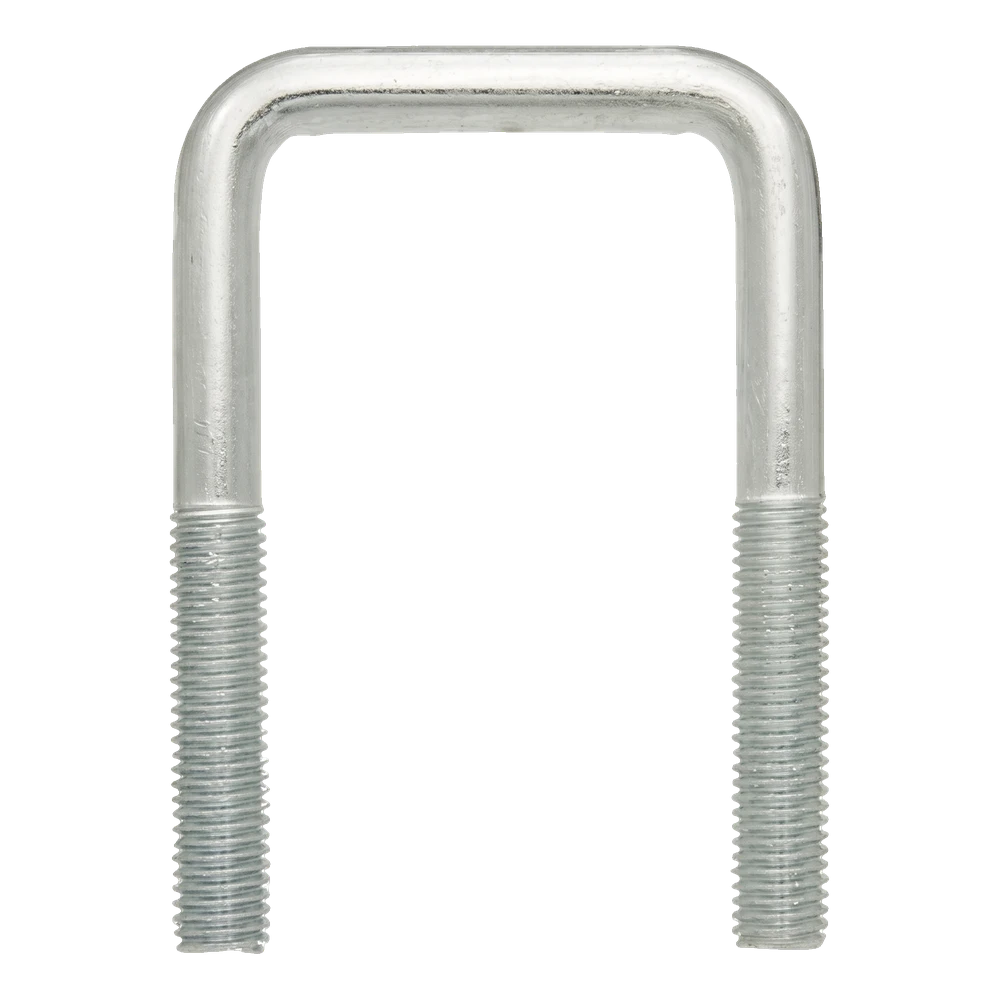

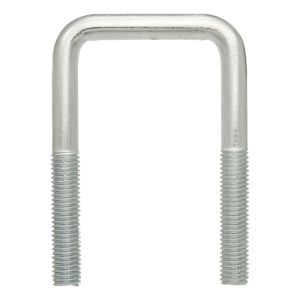

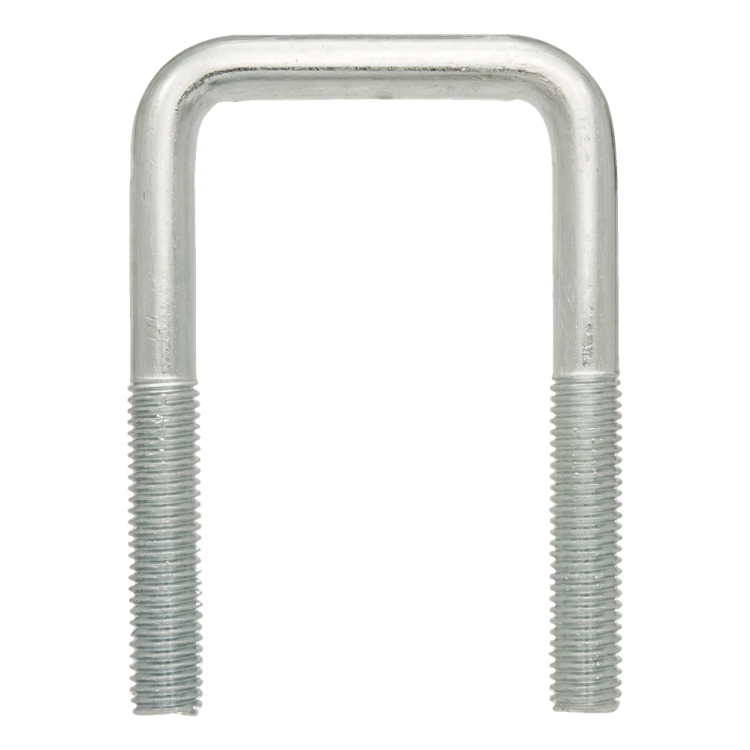

Τετράγωνο μπουλόνι U τύπου C, για σωλήνα, γαλβανισμένο M8 × 77 × 136 mm, διαμέτρου 2 1/2"

Σφιγκτήρας τύπου C ορθογώνιου σχήματος, από ράβδο με σπείρωμα και στα δύο άκρα – για στερέωση σωλήνων και προφίλ· γαλβανισμένη έκδοση

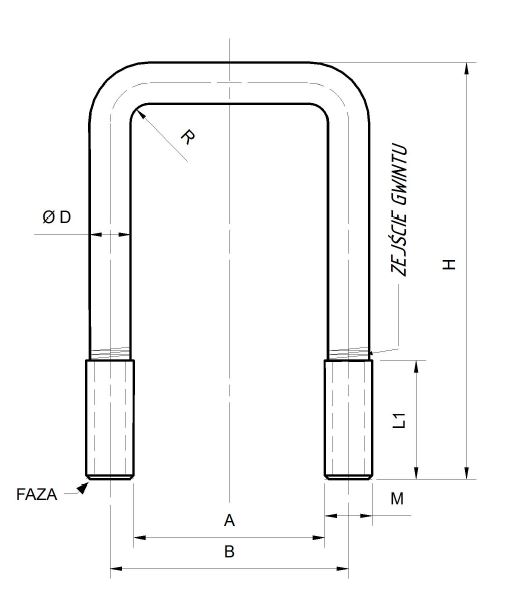

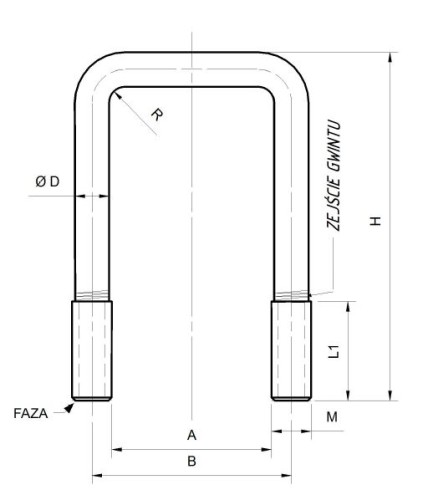

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Το τετράγωνο μπουλόνι U τύπου C είναι ένας σφιγκτήρας ορθογώνιου σχήματος, κατασκευασμένος από ράβδο με σπείρωμα και στα δύο άκρα. Χρησιμοποιείται για τη στερέωση σωλήνων και προφίλ, καθώς και ιστών και στρογγυλών ράβδων σε δοκούς, στύλους και κατασκευές.

Αυτό το μοντέλο προορίζεται για σωλήνα μεγέθους 2 1/2", αλλά κατά την επιλογή ελέγξτε την εξωτερική του διάμετρο. Η εσωτερική απόσταση μεταξύ των σκελών A είναι 77 mm. Το ύψος H είναι 136 mm και το σπείρωμα είναι M8. Πρόκειται για ονομαστικές τιμές σύμφωνα με τη διαστασιολογική σήμανση του κατασκευαστή. Κατά την τοποθέτηση, περάστε τα σκέλη μέσα από τις οπές στο υπόστρωμα ή σε πλάκα για μπουλόνι U του ίδιου μεγέθους. Σφίξτε τα παξιμάδια M8 εναλλάξ και στις δύο πλευρές, έως ότου ο σφιγκτήρας εφαρμόσει ομοιόμορφα στον σωλήνα.

Επίστρωση: γαλβάνισμα. Προστατεύει τον χάλυβα από τη διάβρωση υπό συνήθεις συνθήκες. Σε περίπτωση επαφής με αλάτι, χημικές ουσίες ή μόνιμη υγρασία, επιλέξτε την κατάλληλη έκδοση σύμφωνα με τις συνθήκες έκθεσης. Η φέρουσα ικανότητα της στερέωσης εξαρτάται από το υπόστρωμα, τον σωλήνα και τη δύναμη σύσφιξης – καθορίζεται από τη μελέτη.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε τον σφιγκτήρα σύμφωνα με την εξωτερική διάμετρο του σωλήνα – η εσωτερική απόσταση μεταξύ των σκελών είναι A = 77 mm.
• ✓Περάστε τα σκέλη μέσα από τις οπές στο υπόστρωμα ή σε πλάκα για μπουλόνι U του ίδιου μεγέθους.
• ✓Σφίξτε τα παξιμάδια M8 εναλλάξ και στις δύο πλευρές, έως ότου ο σφιγκτήρας εφαρμόσει ομοιόμορφα στον σωλήνα.
