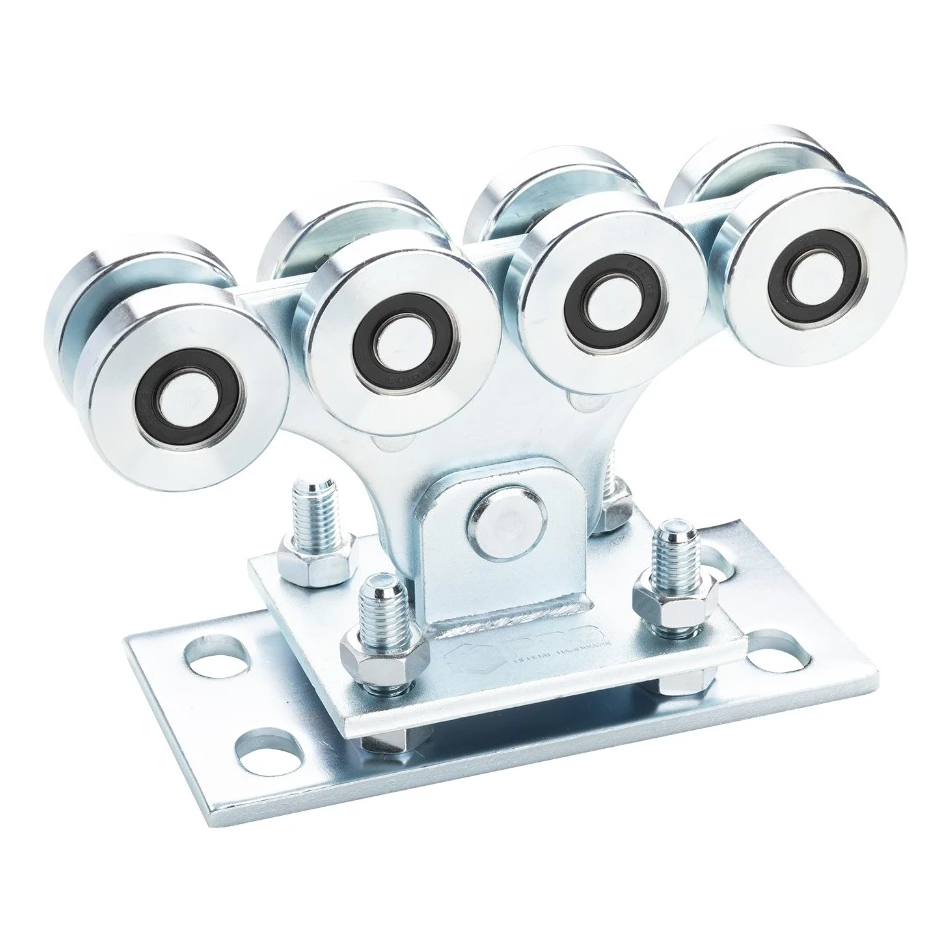

Τρόλεϊ 68 για συρόμενη πύλη - σύστημα 68x68, ατσάλινοι τροχοί

Ανθεκτική κατασκευή και αντιδιαβρωτική προστασία

Το σώμα του καροτσιού κατασκευάζεται από υψηλής ποιότητας χάλυβα, προστατευμένο από τη διάβρωση με τη μέθοδο γαλβανικής επιψευδαργύρωσης. Χάρη σε αυτό, το εξάρτημα διατηρεί πλήρη αντοχή στις μεταβαλλόμενες καιρικές συνθήκες — βροχή, υγρασία, διακυμάνσεις θερμοκρασίας — και εξασφαλίζει πολυετή, αξιόπιστη λειτουργία ακόμη και σε συνθήκες εντατικής χρήσης της πύλης.

Στο σύστημα κύλισης χρησιμοποιούνται ρουλεμάν σφαιρών 6201 RS με λαστιχένια στεγανοποίηση, που προστατεύουν το εσωτερικό του ρουλεμάν από ρύπους και εξασφαλίζουν αθόρυβη, ομαλή λειτουργία των τροχών. Η διάταξη κύλισης δύο επιπέδων εξαλείφει τις πλάγιες δυνάμεις, γεγονός που επιπλέον παρατείνει τη διάρκεια ζωής των ρουλεμάν και μειώνει την αντίσταση κύλισης.

Εύκολη ρύθμιση κατά την εγκατάσταση

Η κατασκευή της βάσης με σύνδεση μέσω κοχλιών M14 επιτρέπει την ακριβή ρύθμιση του ύψους του καροτσιού στα θεμελιακά αγκύρια — αρκεί η τοποθέτηση κατάλληλων παξιμαδιών. Έτσι, ο εγκαταστάτης μπορεί να προσαρμόσει γρήγορα τη ρύθμιση της πύλης στις συνθήκες του εργοταξίου, χωρίς να απαιτούνται πρόσθετα εργαλεία ή εξαρτήματα. Το καρότσι είναι συμβατό με την οδηγό ράγα που προορίζεται για το σύστημα 68×68.

Διαστάσεις και τεχνικές προδιαγραφές

• Σύστημα: 68×68
• Διάταξη κύλισης: 8 ατσάλινοι τροχοί σε δύο επίπεδα

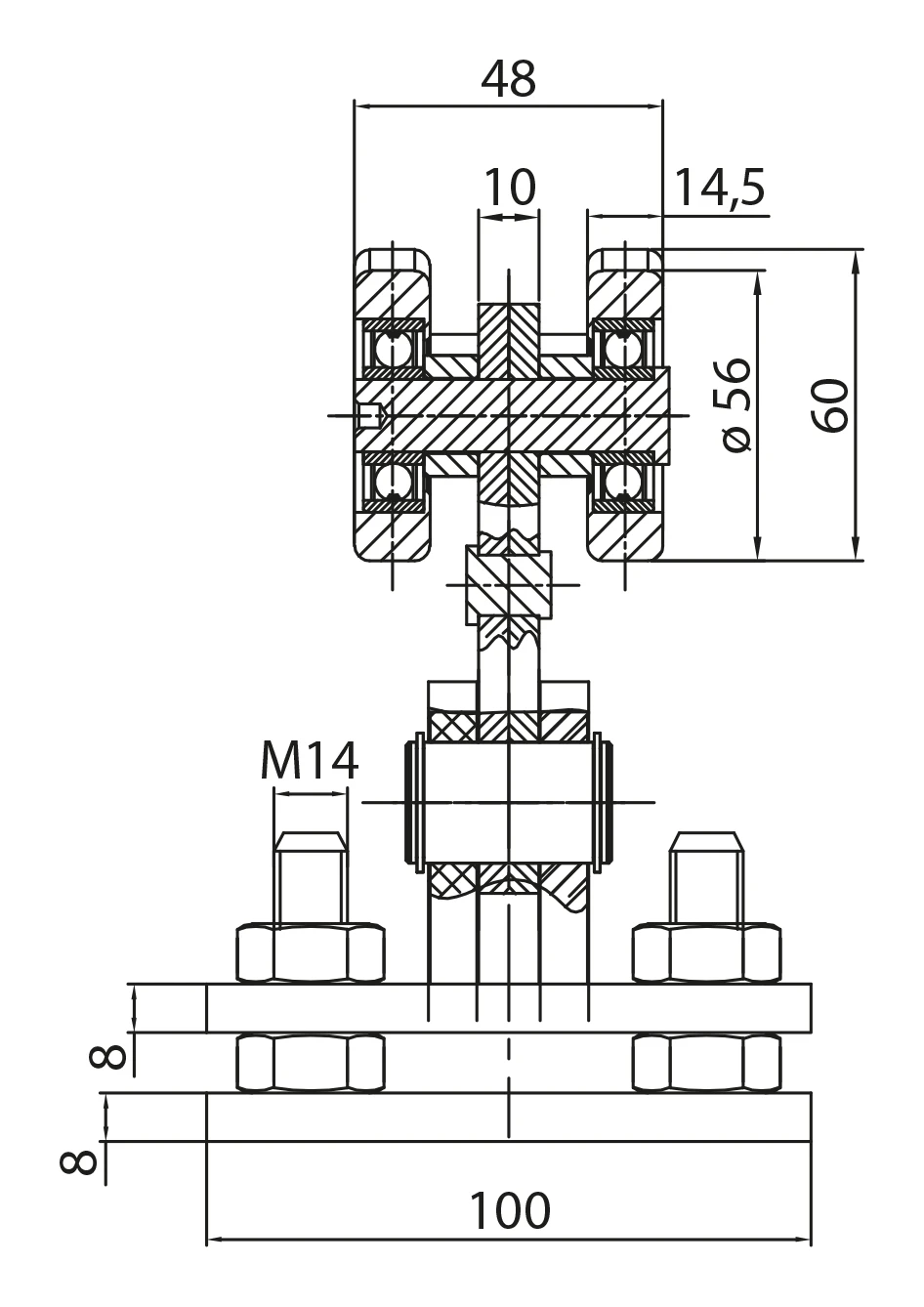

• Εξωτερική διάμετρος τροχού: 60 mm
• Λειτουργική διάμετρος τροχού (στη ράβδωση): 56 mm
• Πλάτος τροχού: 14,5 mm
• Ρουλεμάν: σφαιρικά 6201 RS
• Υλικό: γαλβανισμένος χάλυβας

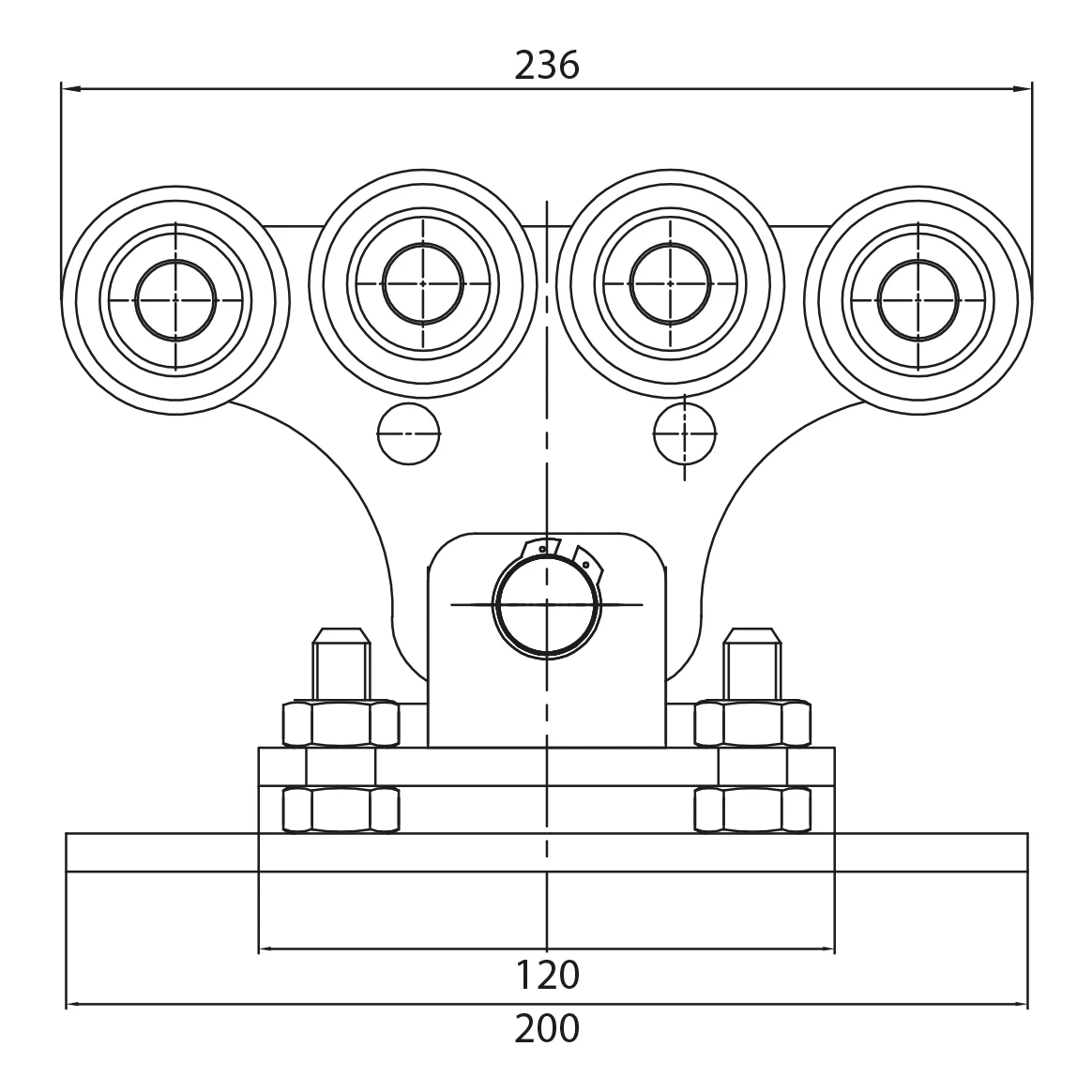

• Συνολικό μήκος (L): 236 mm
• Ύψος καροτσιού (H): 157 mm
• Πλάτος συγκροτήματος τροχών: 48 mm
• Πάχος φέρουσας λαμαρίνας: 10 mm
• Μήκος βάσης: 200 mm
• Μήκος άνω πλάκας στερέωσης: 120 mm
• Πλάτος βάσης: 100 mm
• Πάχος πλακών βάσης: 2 × 8 mm
• Σπείρωμα κοχλιών στερέωσης: M14
• Βάρος: 5,4 kg

Πλεονεκτήματα για τον εγκαταστάτη

• Διάταξη 8 τροχών σε δύο επίπεδα — σταθερή καθοδήγηση και ομοιόμορφη κατανομή φορτίων του φύλλου πύλης
• Ρουλεμάν 6201 RS με στεγανοποίηση — αθόρυβη λειτουργία και προστασία από ρύπους
• Εξάλειψη πλάγιων δυνάμεων — παρατεταμένη διάρκεια ζωής ρουλεμάν και μειωμένος θόρυβος λειτουργίας
• Γαλβανική επιψευδαργύρωση — αποτελεσματική αντιδιαβρωτική προστασία σε εξωτερικές συνθήκες
• Ρύθμιση στα θεμελιακά αγκύρια — γρήγορη και ακριβής ρύθμιση της πύλης κατά τη φάση εγκατάστασης
• Συμβατότητα με ράγα συστήματος 68×68 — ασφαλής εφαρμογή στο δοκιμασμένο σύστημα καθοδήγησης
