Ράγα για συρόμενη πύλη 68x68x3,5 mm μήκους 6 m - ημιανοιχτή, γαλβανισμένη

Προφίλ C 68 × 68 mm με πάχος τοιχώματος 3,5 mm και σχισμή 23 mm, μήκος 6000 mm, γαλβάνισμα εν θερμώ – φέρον στοιχείο του φύλλου αυτοφερόμενης συρόμενης πόρτας

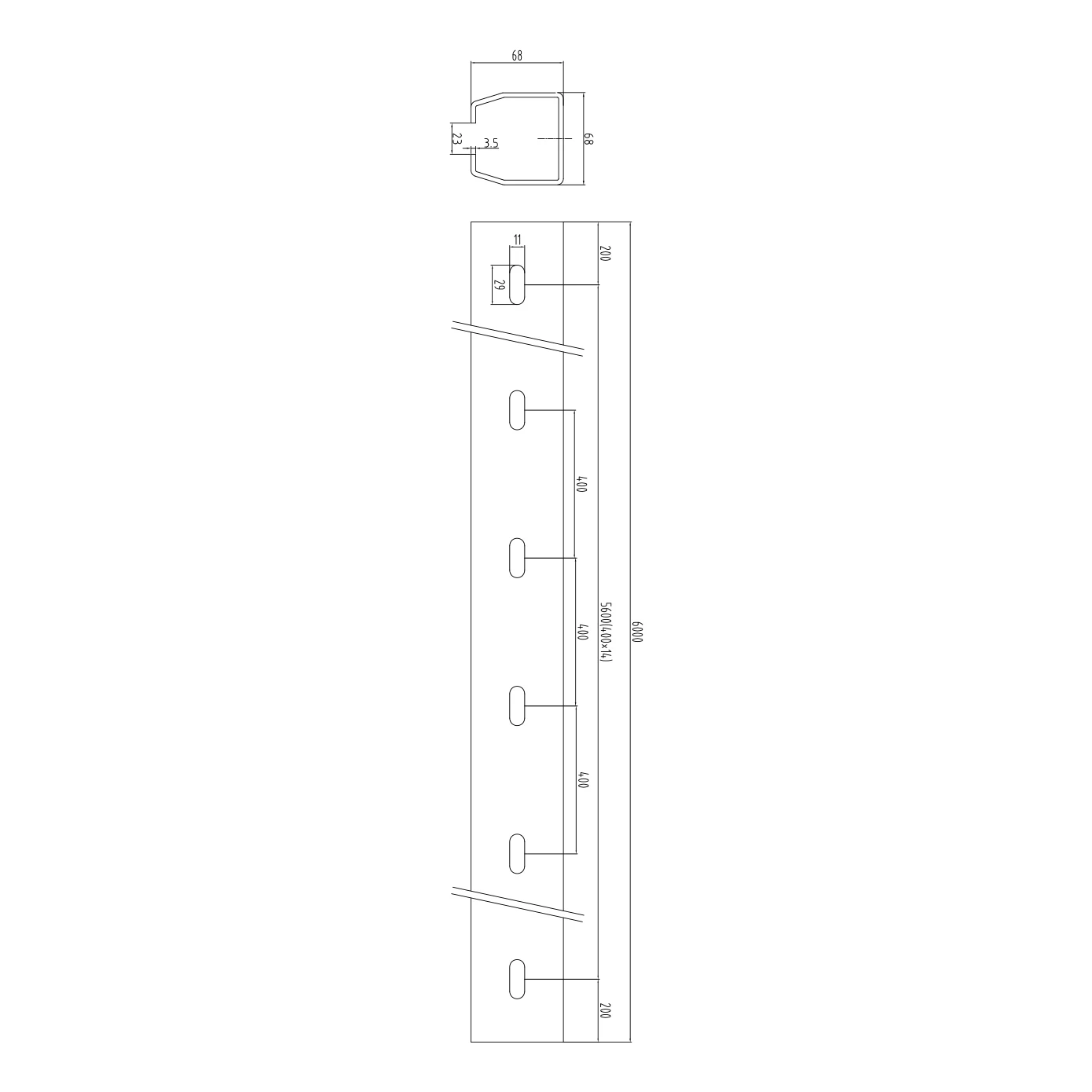

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

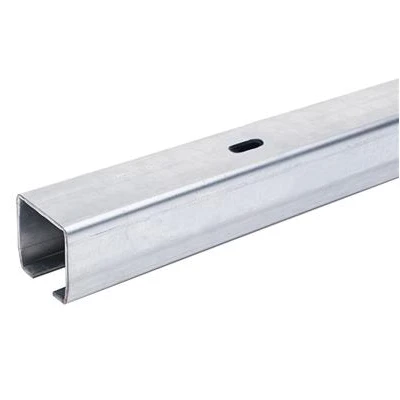

Η ράγα είναι το φέρον προφίλ του φύλλου μιας αυτοφερόμενης συρόμενης πόρτας. Στερεώνεται στην κάτω ακμή του φύλλου και στο εσωτερικό της λειτουργούν τα φορεία κύλισης που είναι στερεωμένα στο θεμέλιο.

Η διατομή έχει εξωτερικές διαστάσεις a × h ίσες με 68 × 68 mm και πάχος τοιχώματος s ίσο με 3,5 mm. Στο κάτω τοίχωμα υπάρχει σχισμή 23 mm, από την οποία διέρχονται τα στηρίγματα των φορείων. Το μήκος του προφίλ L είναι 6000 mm· οι διαστάσεις προέρχονται από το σχέδιο του κατασκευαστή.

Το προφίλ έχει υποστεί γαλβάνισμα εν θερμώ (γαλβάνισμα εν θερμώ). Διαθέτει οπές στερέωσης 29 × 11 mm ανά 400 mm, ώστε να μπορεί να βιδωθεί στο φύλλο αντί να συγκολληθεί. Η μάζα ανά τεμάχιο είναι 36 kg.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

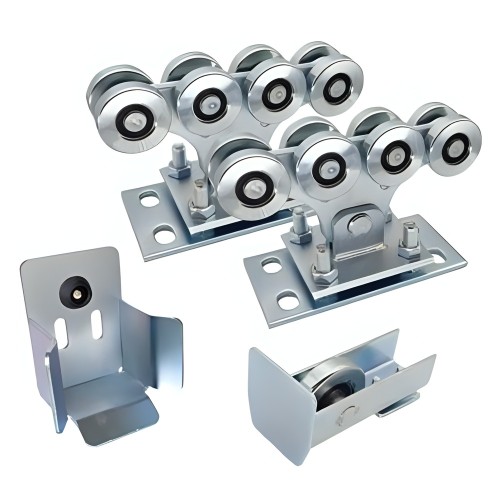

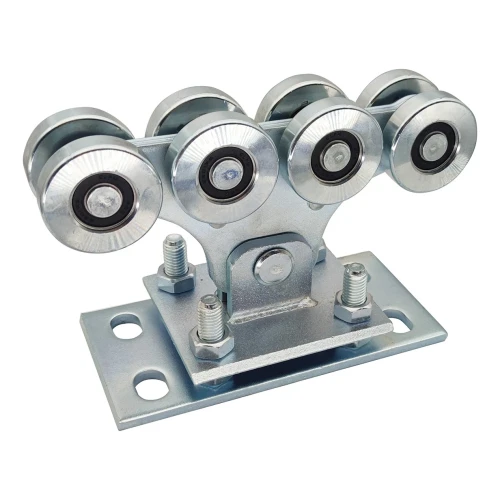

• ✓Επιλέξτε φορεία κύλισης κατάλληλα για το προφίλ 68 × 68 mm – το προφίλ και τα φορεία πρέπει να ανήκουν στο ίδιο μέγεθος συστήματος.
• ✓Βιδώστε το προφίλ στην κάτω ακμή του φύλλου, με τη σχισμή προς τα κάτω, μέσω των οπών 29 × 11 mm που βρίσκονται ανά 400 mm – χωρίς συγκόλληση· η σχισμή 23 mm καθοδηγεί τα φορεία.
• ✓Προστατέψτε τα σημεία κοπής και συγκόλλησης με χρώμα ψευδαργύρου και κλείστε τα άκρα του προφίλ με τάπα άκρου με ράουλο.
