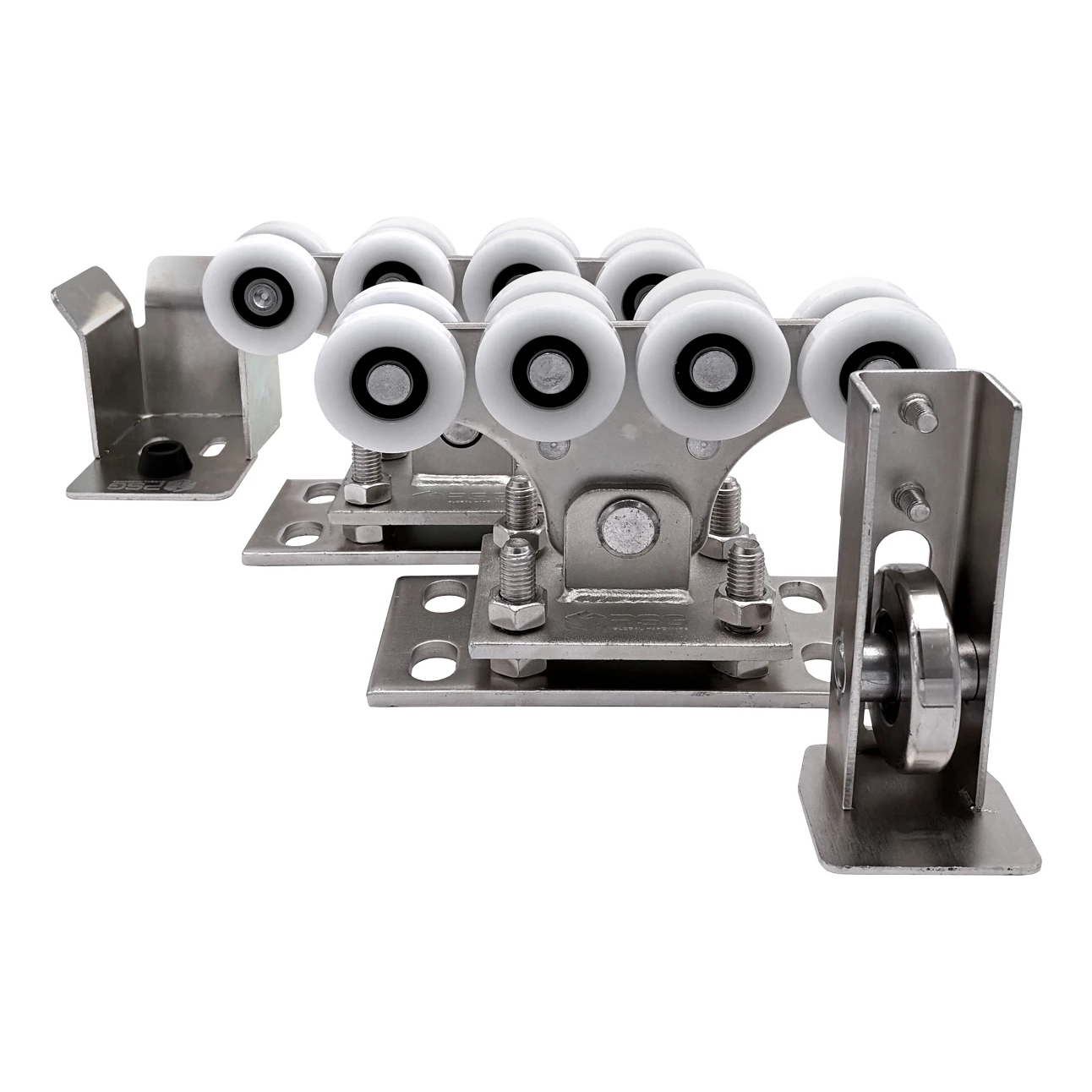

Πακέτο τροχήλατων για προφίλ 68x68 mm με ρόδες πλαστικές, με ρολό και βραχίονα ανόδου

Περιεχόμενο σετ

• Τροχοφόρο — 2 τεμ.
• Ρολό ανάβασης — 1 τεμ.
• Βάση ανάβασης (υποδοχή ανάβασης) — 1 τεμ.

Το σετ αποτελεί τον πλήρη εξοπλισμό του συστήματος κίνησης της αυτοφερόμενης πύλης — αρκεί να τοποθετηθούν τα εξαρτήματα στο θεμέλιο και τον στύλο για να αποκτηθεί ένα πλήρως λειτουργικό συρόμενο σύστημα.

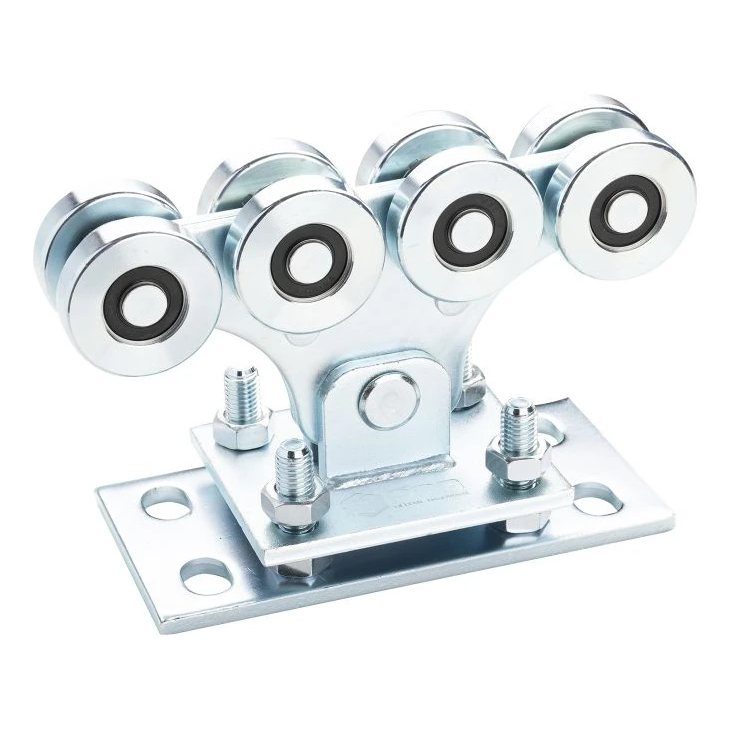

Τροχοφόρα — η καρδιά του συστήματος

Τα δύο τροχοφόρα είναι υπεύθυνα για την οδήγηση και τη στήριξη του φύλλου της πύλης. Κάθε ένα διαθέτει 8 τροχούς από πλαστικό τοποθετημένους σε δύο επίπεδα, εξασφαλίζοντας ομοιόμορφη οδήγηση και σταθεροποίηση του φύλλου. Οι πλαστικοί τροχοί λειτουργούν αθόρυβα και δεν απαιτούν συχνή λίπανση, ενώ τα ρουλεμάν 6201 RS με λαστιχένια στεγανοποίηση εγγυώνται χαμηλή αντίσταση κύλισης και προστασία από ρύπους.

Τεχνικά χαρακτηριστικά τροχοφόρου

• Υλικό κατασκευής: γαλβανισμένος χάλυβας
• Σύστημα κίνησης: 8 πλαστικοί τροχοί, σε δύο επίπεδα
• Ρουλεμάν: σφαιρικά 6201 RS
• Σύστημα: 68×68 mm
• Διαστάσεις βάσης: 200 × 100 × 8 mm
• Συνολικό πλάτος διάταξης τροχών: 48 mm
• Διάμετρος κύλισης τροχού: 56 mm
• Εξωτερική διάμετρος τροχού: 60 mm
• Πλάτος μεμονωμένου τροχού: 14,5 mm
• Πάχος κεντρικού βραχίονα: 10 mm
• Σπείρωμα ρυθμιστικών βιδών: M14
• Πάχος πλακών βάσης: 2 × 8 mm
• Ύψος τροχοφόρου: 157 mm
• Διάμετρος τροχού: 68 mm

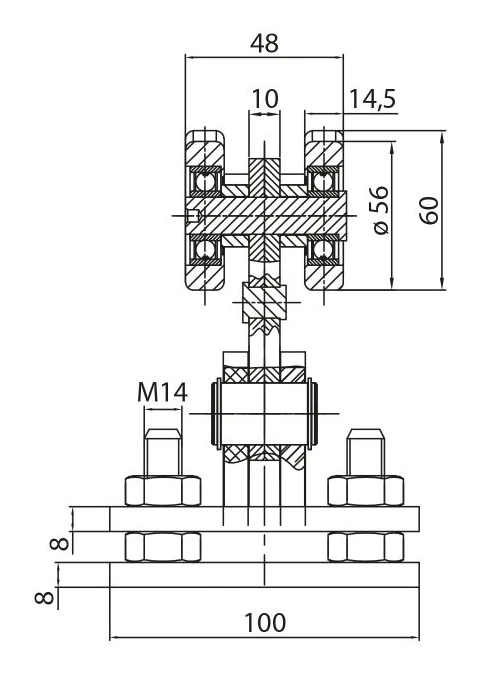

Το σχέδιο διαστάσεων παρουσιάζει τομή του τροχοφόρου με τις βασικές διαστάσεις. Η διάταξη τροχών δύο επιπέδων εξασφαλίζει βέλτιστη κατανομή δυνάμεων, ενώ η διπλή πλάκα βάσης με ρύθμιση μέσω βιδών M14 επιτρέπει ακριβή ρύθμιση ύψους και κατακορύφωσης του φύλλου της πύλης μετά την τοποθέτηση.

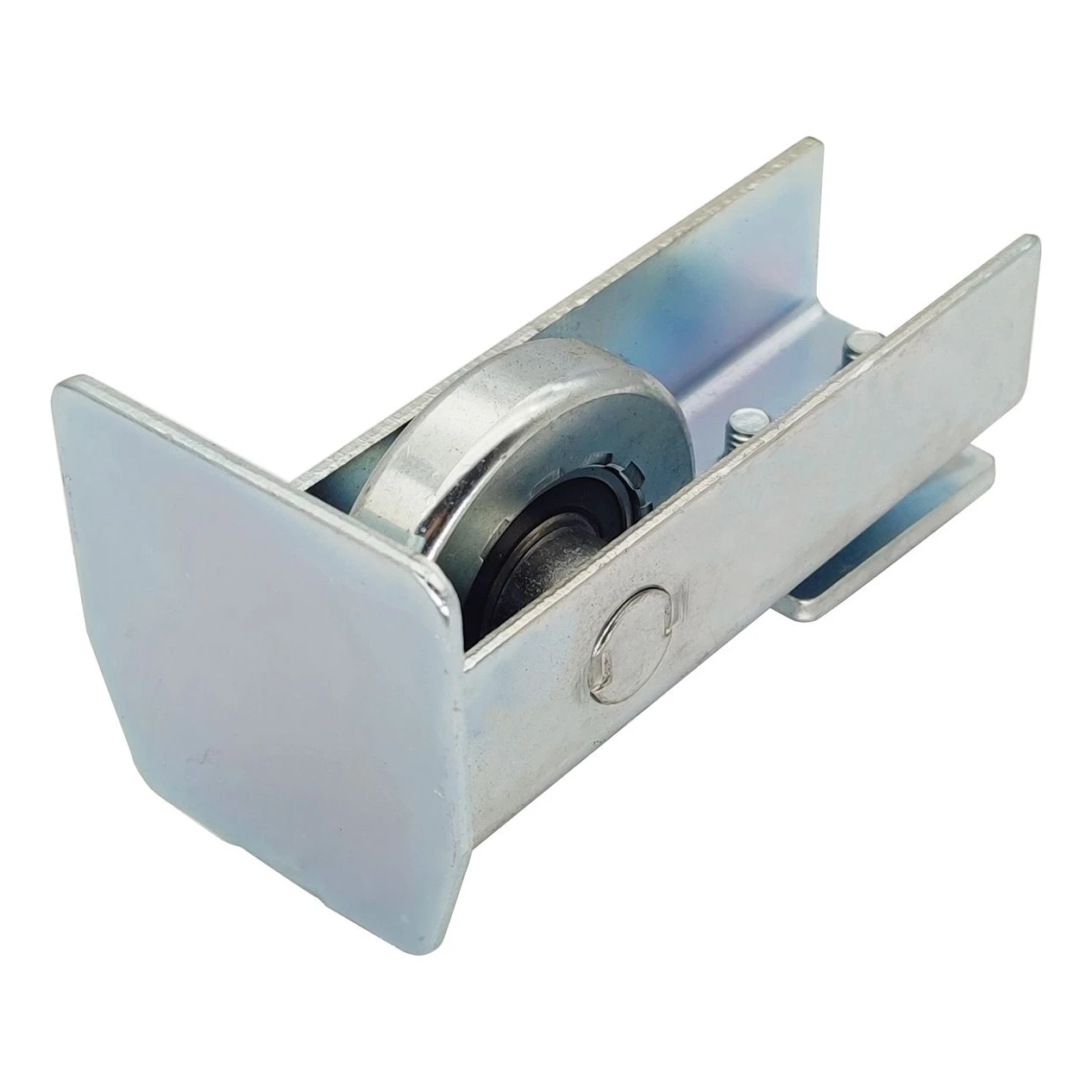

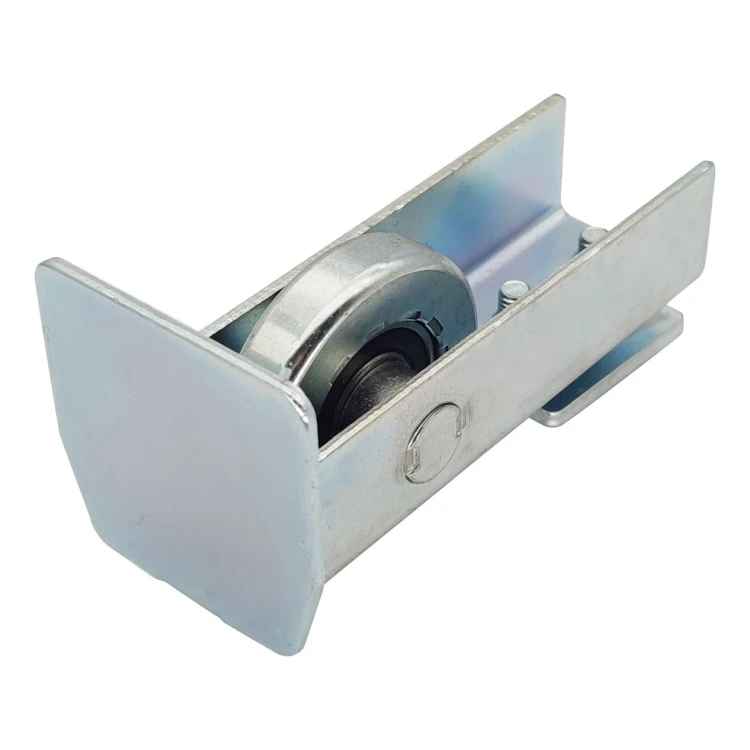

Ρολό ανάβασης — σταθεροποίηση και προστασία

Το ρολό ανάβασης τοποθετείται στην αρχή της αυτοφερόμενης ράγας. Η χαλύβδινη, γαλβανισμένη κατασκευή του αναλαμβάνει μέρος του φορτίου και σταθεροποιεί το φύλλο, βελτιώνοντας την ποιότητα λειτουργίας της πύλης. Συνεργάζεται με τη βάση ανάβασης στον στύλο, διευκολύνοντας ασφαλές κλείσιμο και μειώνοντας τις δονήσεις. Το ρολό μειώνει επίσης τη φθορά των τροχοφόρων, ενώ τον χειμώνα ελαχιστοποιεί την επίδραση του χιονιού και του πάγου στη λειτουργία της πύλης.

• Συμβατότητα: σύστημα 68×68 mm
• Επεξεργασία: γαλβανισμένο — προστασία από διάβρωση

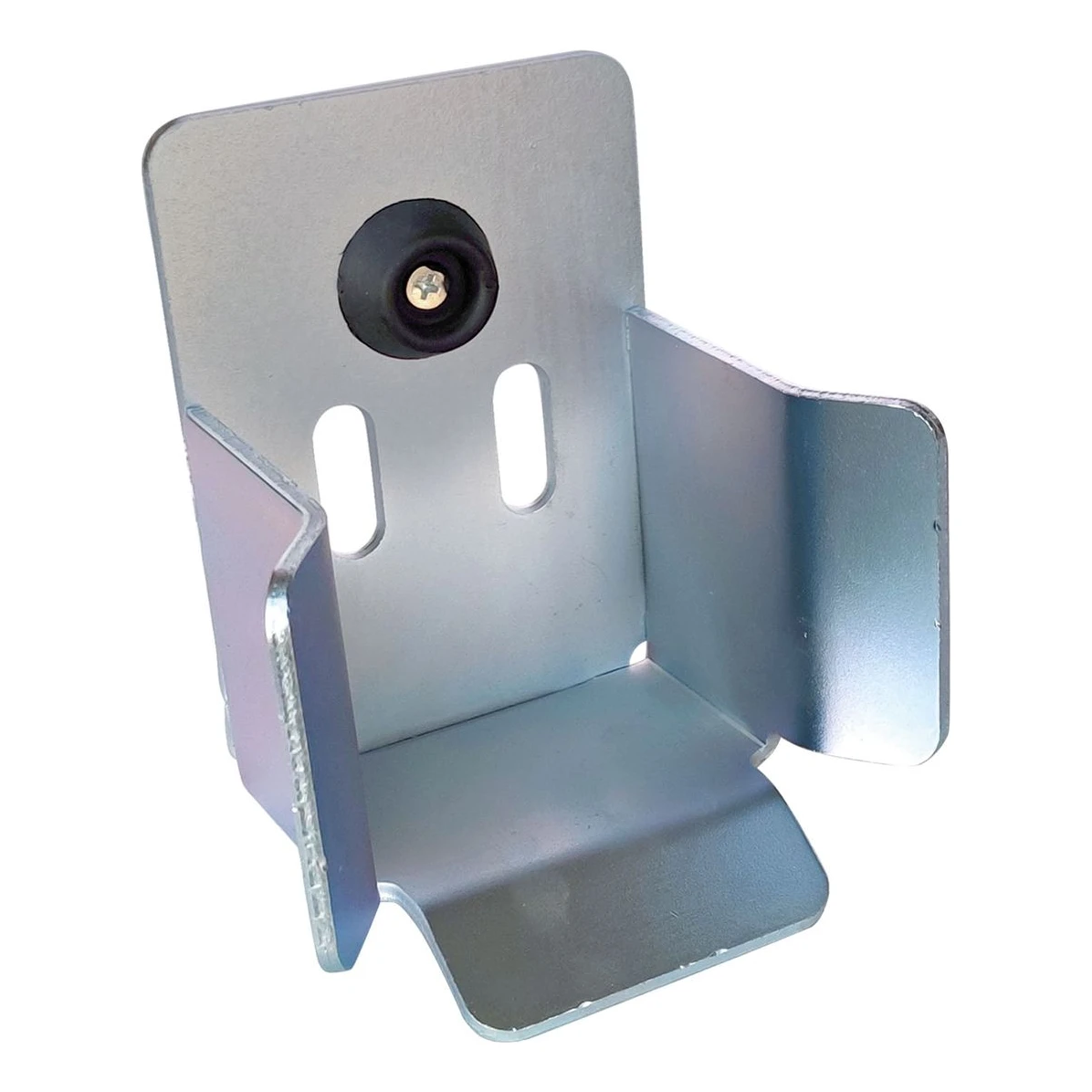

Βάση ανάβασης — ακριβές κλείσιμο

Η υποδοχή ανάβασης οδηγεί το φύλλο και βελτιώνει τη σταθερότητα ολόκληρου του συστήματος. Η τοποθέτηση είναι γρήγορη και απλή — το εξάρτημα βιδώνεται στο κάτω μέρος του τερματικού στύλου. Μαζί με το ρολό ανάβασης αποτελούν σετ που κατευθύνει την πύλη προς τον στύλο, διευκολύνει το ασφαλές κλείσιμο και μειώνει τις δονήσεις. Στο πίσω τοίχωμα υπάρχουν δύο οπές τοποθέτησης και λαστιχένιος αποσβεστήρας, που αμορτίζει την άφιξη του φύλλου.

• Συμβατότητα: σύστημα 68×68 mm
• Επεξεργασία: γαλβανισμένο
• Αποσβεστήρας: λαστιχένιος — απόσβεση άφιξης φύλλου

Στοιχεία σετ

• Βάρος σετ: 12,934 kg
• Όγκος συσκευασίας: 10 486,88 cm³
• EAN: 5903313208031
• Συμβατότητα οδηγού ράγας: ράγα 68×68
