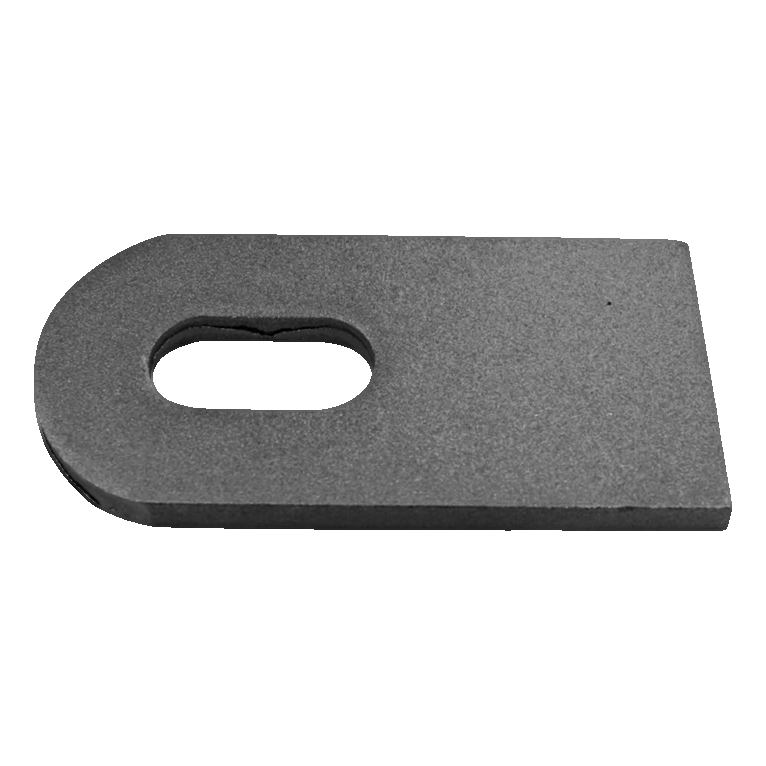

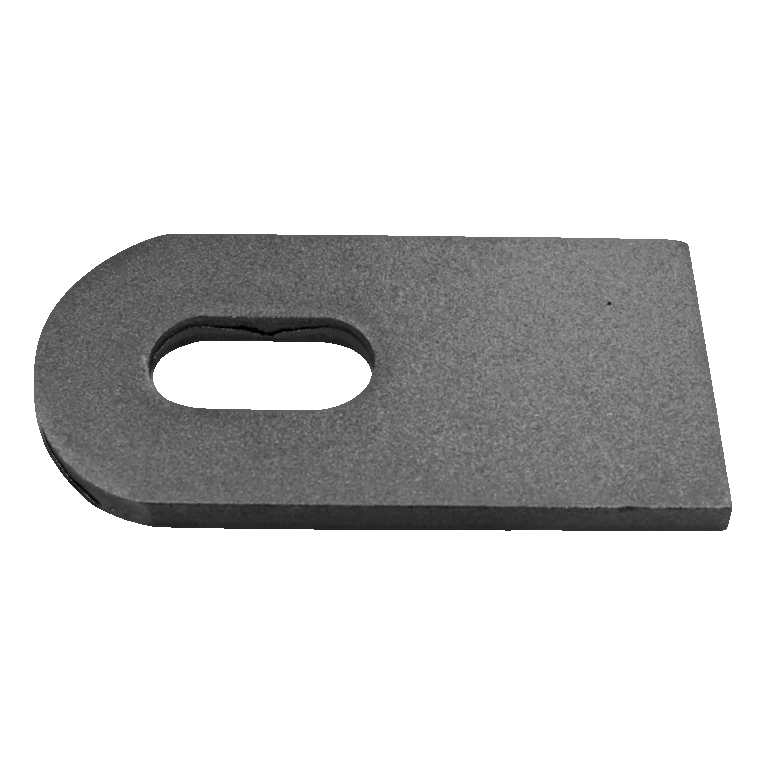

Χαλύβδινος σύνδεσμος L120 για μεντεσέ πύλης M18 – άνοιγμα 180°

Χαλύβδινος σύνδεσμος L120 προορισμένος για μεντεσέδες πύλης με σπείρωμα M18. Χάρη στη ογκώδη κατασκευή από λαμαρίνα πάχους 8 mm εξασφαλίζει ανθεκτική και σταθερή σύνδεση του μεντεσέ με την πύλη ή την πόρτα, επιτρέποντας πλήρες άνοιγμα του φύλλου υπό γωνία 180°. Η οπή φασολιού στον σύνδεσμο παρέχει εύρος ρύθμισης 70–90 mm, το οποίο επιτρέπει ακριβή ρύθμιση της θέσης του φύλλου σε σχέση με τον στύλο — χωρίς ανάγκη επαναδιάτρησης των οπών.

Το στοιχείο αποτελεί απαραίτητο εξάρτημα κατά τη τοποθέτηση πυλών με φύλλα και πόρτες σε βιδωτούς μεντεσέδες M18. Η απλή μορφή και η στερεή κατασκευή του εγγυώνται γρήγορη τοποθέτηση και πολυετή λειτουργία χωρίς βλάβες.

Διαστάσεις συνδέσμου

Τρόπος χρήσης και τοποθέτηση

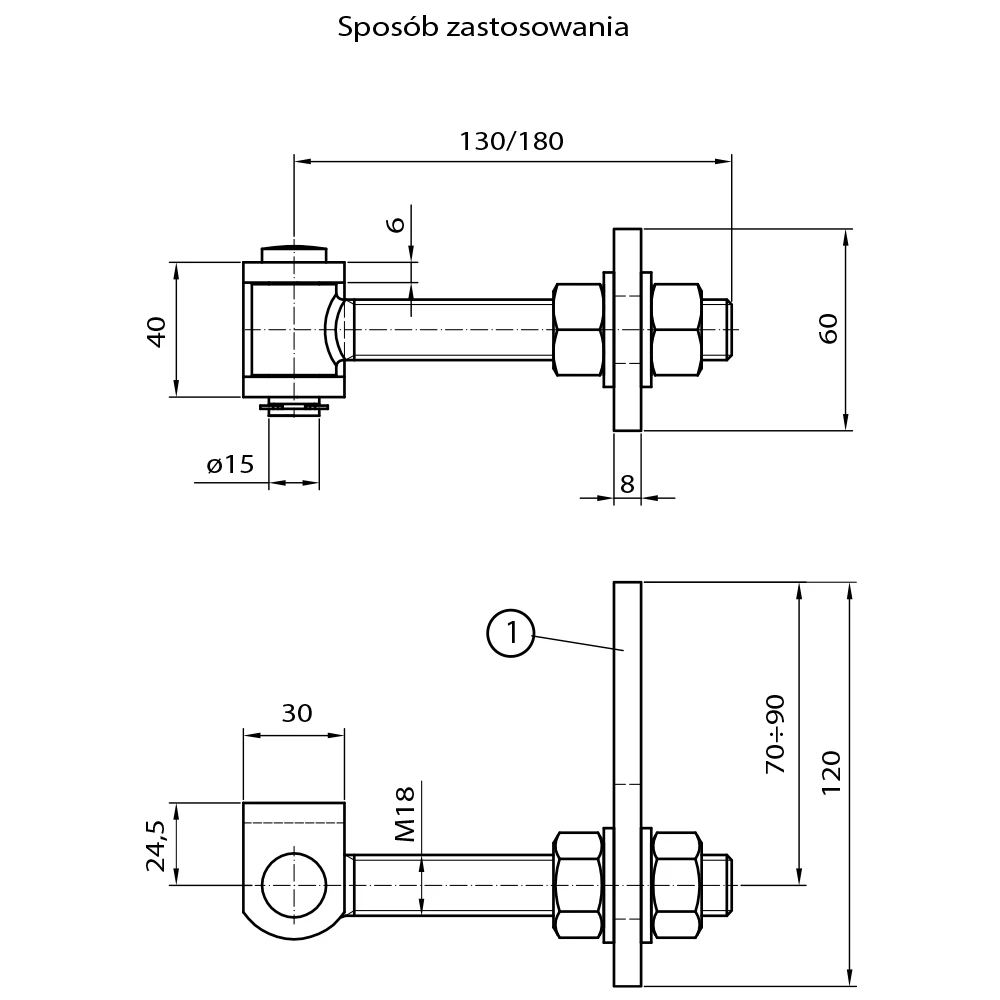

Ο σύνδεσμος τοποθετείται στο φύλλο της πύλης ή της πόρτας, και ο άξονας του μεντεσέ M18 διέρχεται από την οπή φασολιού και στερεώνεται με παξιμάδια και από τις δύο πλευρές. Το σχήμα εφαρμογής δείχνει δύο παραλλαγές μήκους άξονα (130 mm ή 180 mm), το οποίο επιτρέπει την επιλογή του κατάλληλου μεντεσέ για το πάχος του στύλου ή του πλαισίου. Το μανίκι του μεντεσέ (ύψος 40 mm, άξονας Ø15 mm) συγκολλάται στον στύλο, και ο σύνδεσμος με την οπή φασολιού επιτρέπει ομαλή ρύθμιση της θέσης του φύλλου.

Τεχνικά δεδομένα

Ο σύνδεσμος είναι συμβατός με βιδωτούς μεντεσέδες M18 μήκους άξονα 130 mm ή 180 mm. Ιδανικό στοιχείο για επαγγελματική τοποθέτηση πυλών με φύλλα και πόρτες σε συστήματα περίφραξης.
