Comunello σετ μεντεσέδων πύλης για συγκόλληση σε στύλο 40×40 mm – αριστερό, για ανοδικές κλίσεις
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
0
Περιγραφή
Comunello σετ μεντεσέδων πύλης για συγκόλληση σε στύλο 40×40 mm – αριστερό, για ανηφορικές κλίσεις

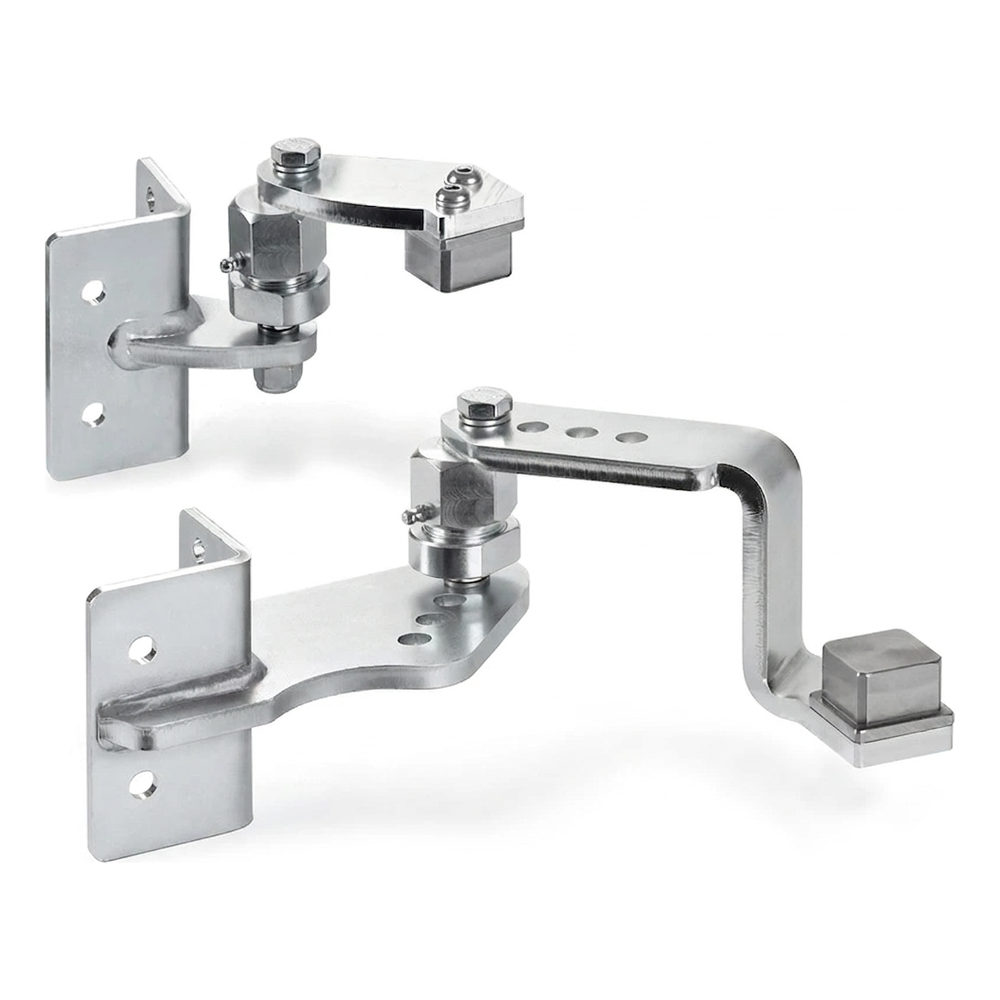

Comunello – σετ αριστερών μεντεσέδων για συγκόλληση προορισμένο για εγκατάσταση φυλλόρυθμων πυλών σε περιοχές με ανηφορικές κλίσεις. Το κομπλέ αποτελείται από δύο μεντεσέδες (επάνω και κάτω) προσαρμοσμένους σε στύλους 40×40 mm, τόσο χαλύβδινους όσο και μπετονένιους. Χάρη στη σύνδεση του βραχίονα του φύλλου με τον μεντεσέ μέσω εκκεντρικής βίδας ο εγκαταστάτης μπορεί να ρυθμίσει με ακρίβεια τη θέση του φύλλου – να το τοποθετήσει σε οριζόντια θέση και να το ευθυγραμμίσει σε σχέση με τον στύλο ακόμα και σε κεκλιμένο έδαφος.
Βασικά πλεονεκτήματα για τον εγκαταστάτη
- Ρυθμιζόμενη κλίση φύλλου – η εκκεντρική βίδα επιτρέπει την αντιστάθμιση ανωμαλιών του εδάφους και την ακριβή ρύθμιση της πύλης
- Μέγιστη γωνία ανύψωσης φύλλου: 10° (~20%) – ιδανικό για οχήματα που ανεβαίνουν και κατεβαίνουν
- Μεντεσέδες εξοπλισμένοι με λιπαντήρες – εύκολη λίπανση χωρίς την ανάγκη αποσυναρμολόγησης του μεντεσέ
- Βραχίονες με 4 οπές στήριξης – ασφαλής και σταθερή στήριξη στον στύλο
- Εγκατάσταση σε στύλους χαλύβδινους και μπετονένιους – παγκόσμια εφαρμογή
Τεχνικές παράμετροι
- Έκδοση: αριστερό
- Μάρκα: Comunello
- Υλικό: ηλεκτρολυτικά γαλβανισμένος χάλυβας
- Προορισμός: στύλος 40×40 mm
- Μέγιστο μήκος φύλλου: 3 m
- Μέγιστο βάρος φύλλου: 120 kg
- Μέγιστη γωνία ανύψωσης: 10° (~20%)
- Μήκος σετ (L): 220 mm
- Βάρος σετ: 5 kg
- EAN: 8028390517481

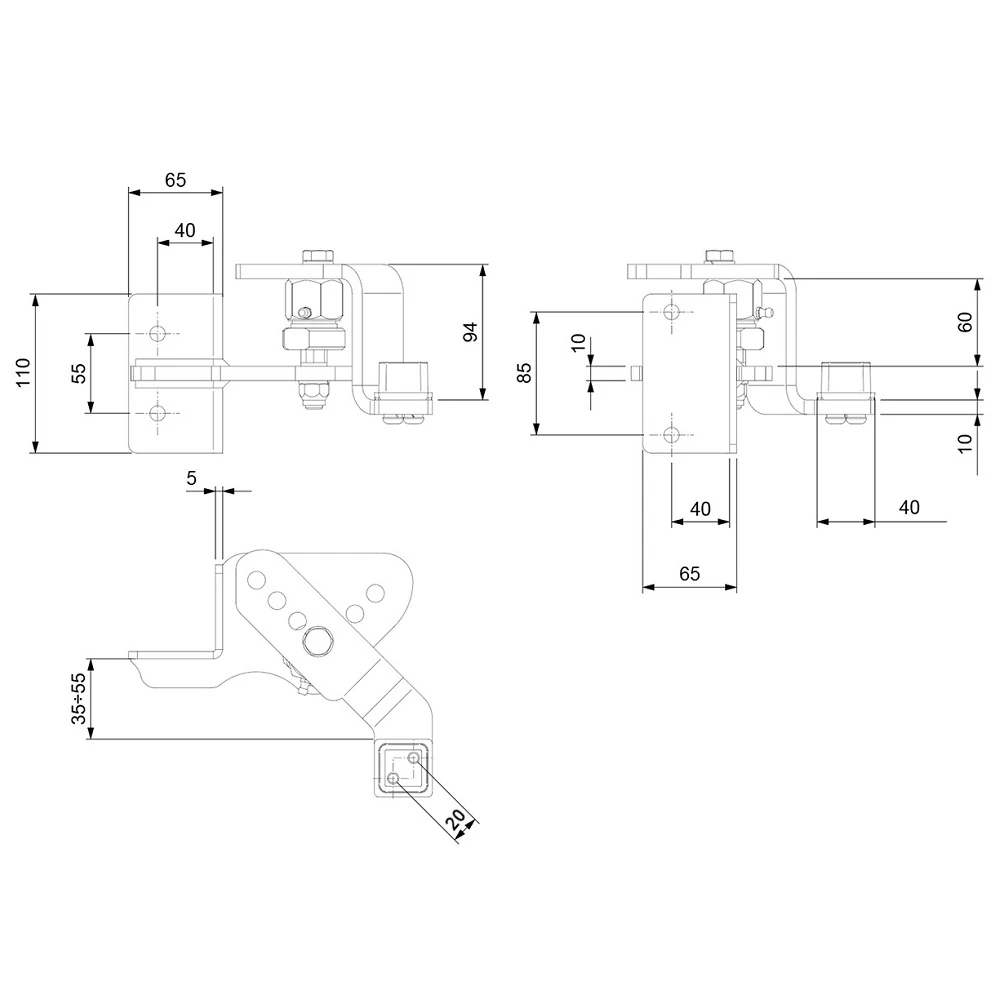

Διαστάσεις μεντεσέδων (από το τεχνικό σχέδιο)
- Πλάτος πλάκας στήριξης: 65 mm
- Απόσταση αξόνων οπών στήριξης (οριζόντια): 40 mm
- Ύψος πλάκας στήριξης (άνω μεντεσές): 110 mm
- Απόσταση οπών στήριξης κατακόρυφα (άνω μεντεσές): 55 mm
- Ύψος κινητού στοιχείου (άνω μεντεσές): 94 mm
- Απόσταση οπών στήριξης κατακόρυφα (κάτω μεντεσές): 85 mm
- Κατακόρυφη απόσταση μεταξύ βραχιόνων (κάτω μεντεσές): 60 mm
- Πλάτος στοιχείου στερέωσης στην πύλη: 40 mm
- Πάχος πλάκας στήριξης: 5 mm
- Ρυθμιζόμενη απόσταση άξονα περιστροφής από τον τοίχο: 35–55 mm
- Μετατόπιση άξονα πείρου: 20 mm
Το σετ προορίζεται για εγκατάσταση με συγκόλληση – οι βραχίονες στερεώνονται απευθείας στον στύλο, και ο μεντεσές στον βραχίονα του φύλλου της πύλης. Η εκκεντρική ρύθμιση επιτρέπει τη διόρθωση της θέσης του φύλλου μετά την εγκατάσταση, γεγονός που μειώνει σημαντικά τον χρόνο εγκατάστασης και εξαλείφει την ανάγκη αποσυναρμολόγησης σε περίπτωση μικρών διορθώσεων. Οι λιπαντήρες ενσωματωμένοι στους μεντεσέδες εξασφαλίζουν λειτουργία χωρίς συντήρηση – αρκεί η περιοδική λίπανση χωρίς αφαίρεση των μεντεσέδων.
Τεχνικά δεδομένα
| Τρόπος τοποθέτησης | Για ενσωμάτωση |
| Υλικό | Χάλυβας |
