Comunello Albatros Piccolo – σύστημα μεντεσέδων για αναδιπλούμενη πύλη έως 4 m / 100 kg
Αφήστε αξιολόγηση για το προϊόν
Το Comunello Albatros Piccolo είναι σύστημα μεντεσέδων για αναδιπλούμενη πύλη. Κρεμαστός μηχανισμός χωρίς ράγα για πύλες έως 4 m μήκος και 100 kg βάρος. Το σετ περιλαμβάνει κάτω μεντεσέ με μετάδοση και βραχίονα, άνω μεντεσέ με μετάδοση και ρυθμιζόμενο στήριγμα. Ιταλική παραγωγή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 001-530
Χαρακτηριστικά προϊόντος
[PIM] zawiasy #113
- Τρόπος τοποθέτησης Για ενσωμάτωση
- Υλικό Χάλυβας
Περιγραφή
Comunello Albatros Piccolo – σύστημα μεντεσέδων για αναδιπλούμενη πύλη έως 4 m / 100 kg
Το Comunello Albatros Piccolo είναι ένα ολοκληρωμένο, καινοτόμο σύστημα μεντεσέδων σχεδιασμένο ειδικά για αναδιπλούμενες πύλες. Χάρη στον πλήρως κρεμαστό μηχανισμό, η πύλη ανοίγει χωρίς οδηγό ράγα, γεγονός που εξαλείφει τα εμπόδια στο έδαφος και διευκολύνει σημαντικά την εγκατάσταση. Το σύστημα εγγυάται ομαλή δίπλωση και ξεδίπλωμα των φύλλων της πύλης ακόμη και σε πολύ περιορισμένο χώρο — ιδανική λύση για ακίνητα με στενή είσοδο ή έλλειψη χώρου για πλήρες άνοιγμα μονόφυλλης πύλης.
Σύνθεση σετ
Το σύστημα Albatros Piccolo αποτελείται από τρία ακριβώς ταιριασμένα στοιχεία, τα οποία μαζί δημιουργούν έναν αξιόπιστο μηχανισμό αναδιπλούμενης πύλης:

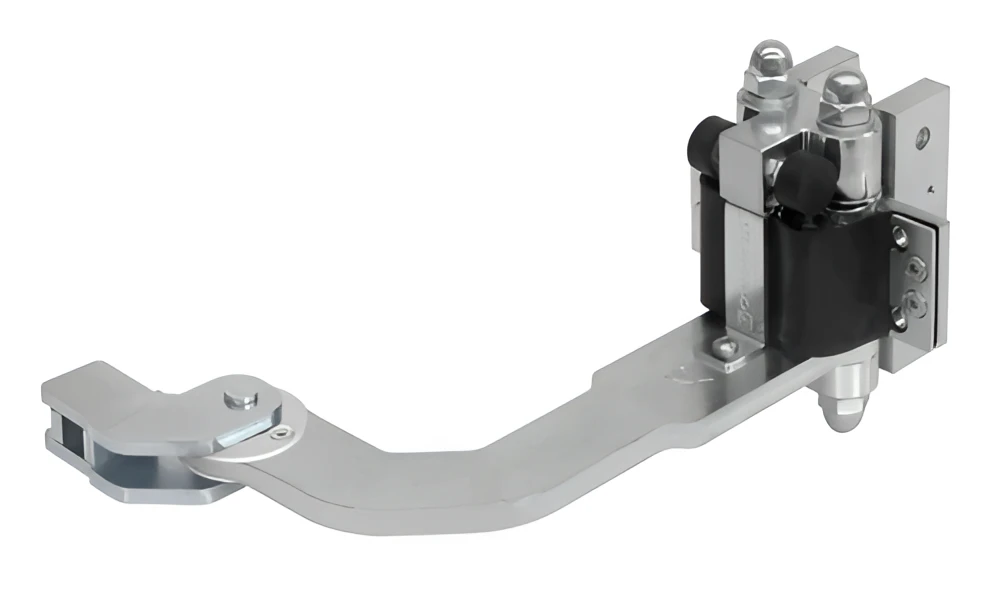

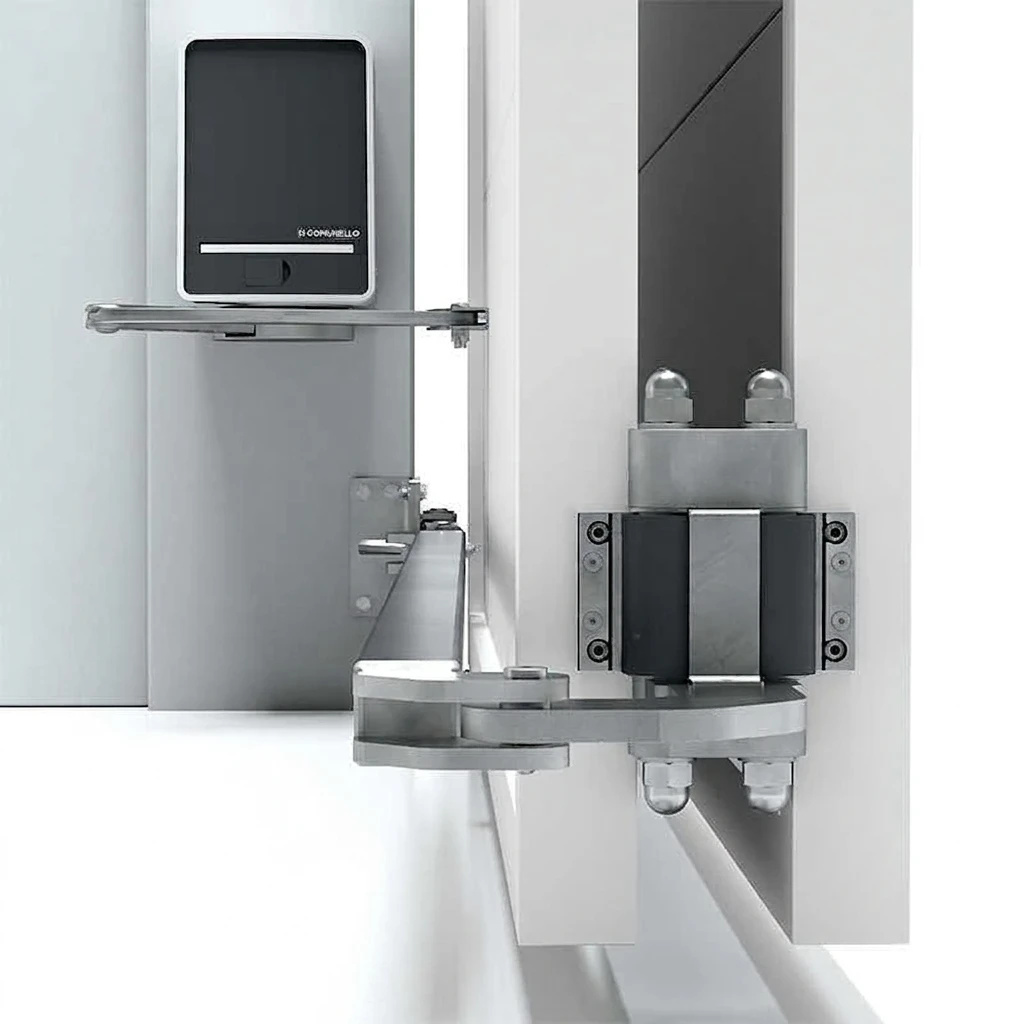

- Κάτω μεντεσέ με μετάδοση και βραχίονα — τοποθετείται στο κάτω μέρος του φύλλου της πύλης, υπεύθυνος για την κίνηση της δίπλωσης· ο αμφίπλευρα αναδιπλούμενος βραχίονας μετάδοσης συνδέεται με το κάτω μέρος του πρώτου φύλλου

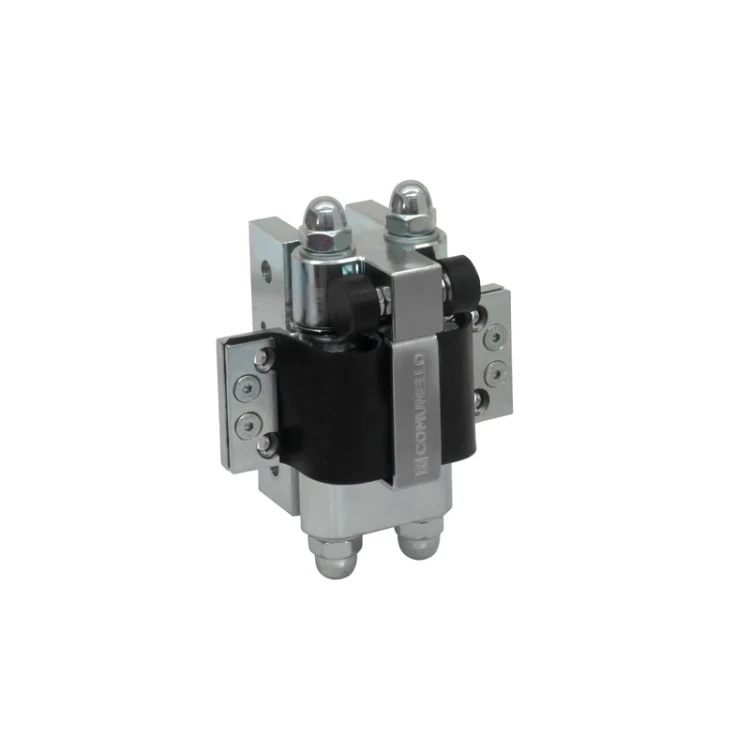

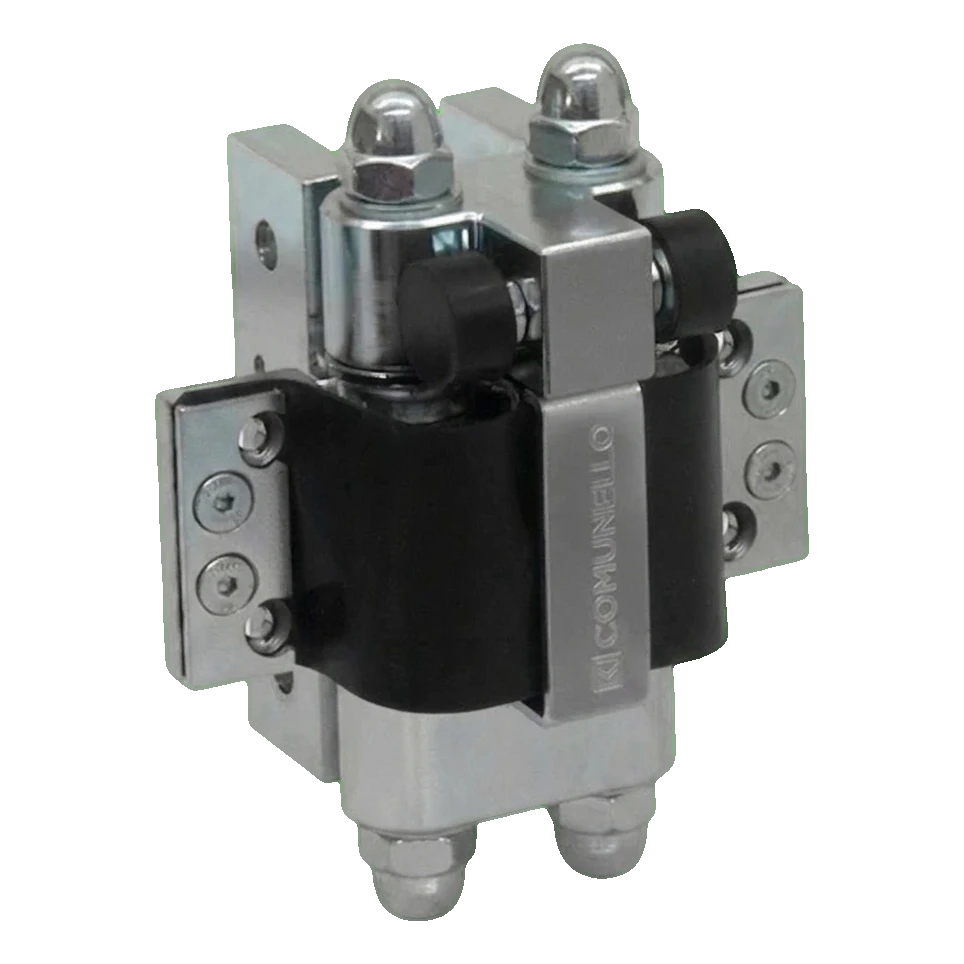

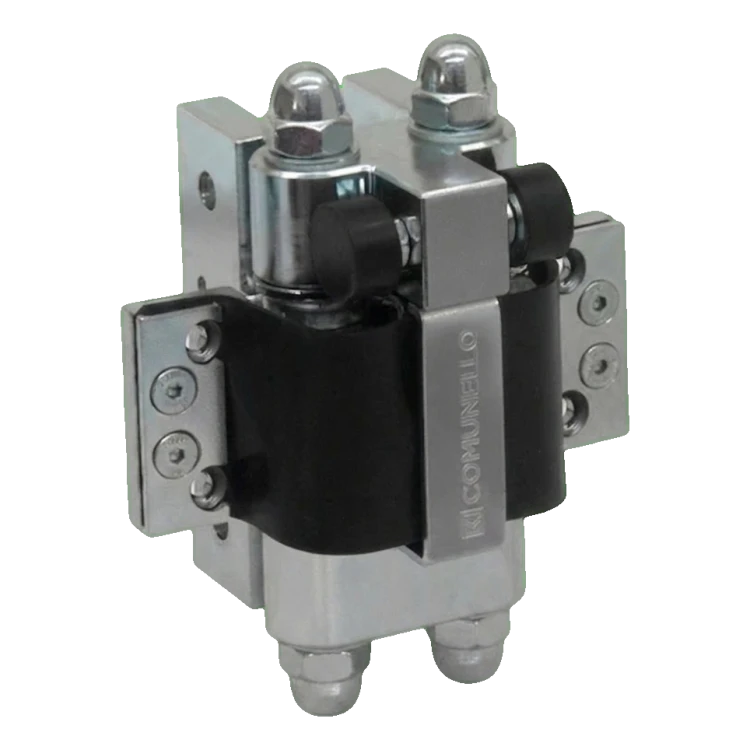

- Άνω μεντεσέ με μετάδοση — τοποθετείται στο άνω μέρος της πύλης κοντά στον στύλο, συγχρονίζει την κίνηση των δύο φύλλων

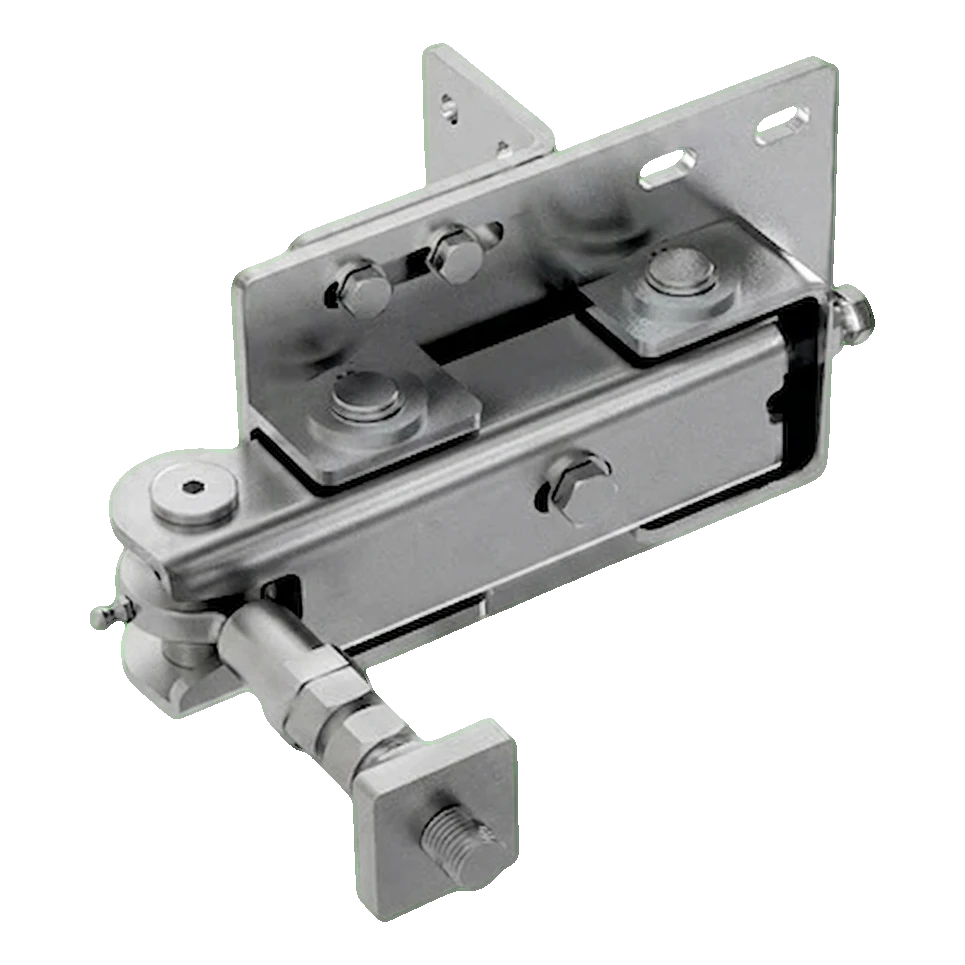

- Ρυθμιζόμενο στήριγμα — στερεώνεται στον στύλο, επιτρέπει την ακριβή ρύθμιση όλου του συστήματος μετά την εγκατάσταση
Αρχή λειτουργίας και εγκατάσταση

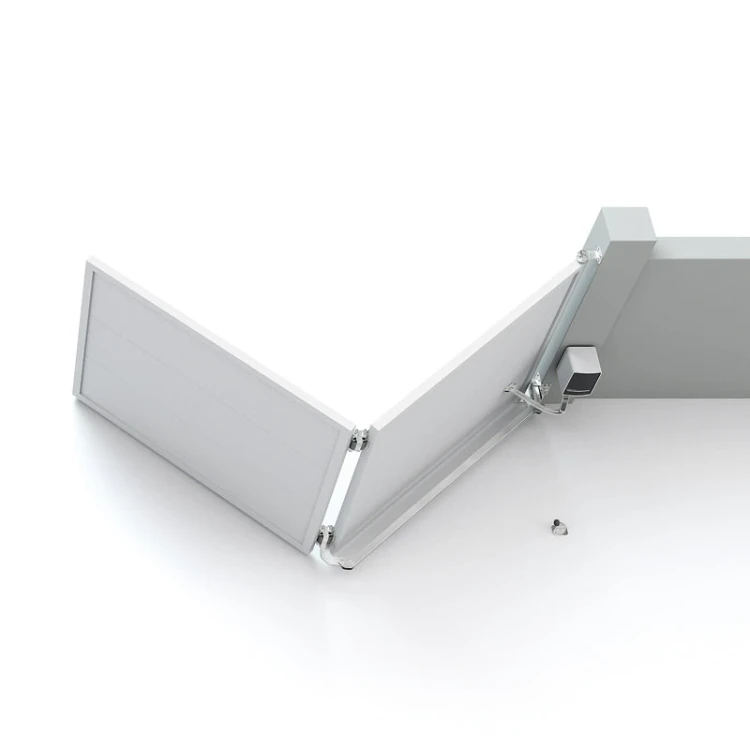

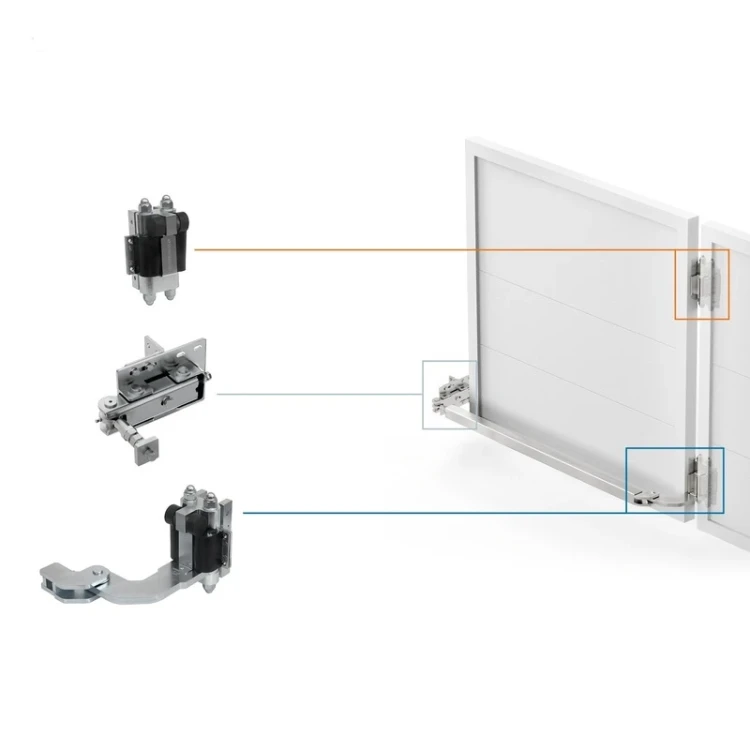

Το σύστημα είναι εντελώς χωρίς ράγα — η πύλη ανοίγει κάθετα χωρίς καθόλου οδηγούς στο έδαφος. Ο αμφίπλευρα αναδιπλούμενος βραχίονας κίνησης τοποθετείται στο κάτω μέρος του πρώτου φύλλου και συνδέεται με τον κάτω μεντεσέ. Μετά την τοποθέτηση του ρυθμιζόμενου στηρίγματος στον στύλο, ο εγκαταστάτης αποκτά τη δυνατότητα ακριβούς διόρθωσης της ρύθμισης της πύλης. Η εικόνα δίπλα παρουσιάζει τη διάταξη των επιμέρους στοιχείων του συστήματος στην πύλη — άνω μεντεσέ στην κορυφή του στύλου, ρυθμιζόμενο στήριγμα στη μέση και κάτω μεντεσέ με βραχίονα στο κάτω μέρος.
Μέγιστο άνοιγμα σε ελάχιστο χώρο
Χάρη στον μηχανισμό δίπλωσης, τα φύλλα της πύλης διπλώνονται μεταξύ τους, καταλαμβάνοντας ελάχιστο χώρο τόσο κατά το άνοιγμα όσο και κατά το κλείσιμο. Ένα σετ εξυπηρετεί πύλη με συνολικό μήκος φύλλων έως 4 μέτρα και βάρος έως 100 kg. Με τη χρήση δύο σετ Albatros Piccolo είναι δυνατή η εξυπηρέτηση δίφυλλης πύλης με συνολικό μήκος έως 8 μέτρα.
Βασικά πλεονεκτήματα του συστήματος
- Χωρίς ράγα μηχανισμός — δεν υπάρχουν οδηγοί στο έδαφος, μηδενικά εμπόδια
- Κρεμαστό σύστημα — τα φύλλα της πύλης διπλώνονται ελεύθερα στον αέρα
- Εύκολη ρύθμιση — το ρυθμιζόμενο στήριγμα επιτρέπει ακριβή προσαρμογή μετά την εγκατάσταση
- Ελάχιστος χώρος — ιδανική λύση για στενές εισόδους και περιορισμένες διαβάσεις
- Υλικά υψηλής ποιότητας — στοιχεία ανθεκτικά στη φθορά και πολυετή χρήση
- Ιταλική παραγωγή — Comunello, Made in Italy
Συμβατότητα με κινητήρες
Το σύστημα Albatros Piccolo συνεργάζεται με κινητήρες για μονόφυλλες πύλες της μάρκας Comunello. Για πλήρη εγκατάσταση διατίθενται επίσης συμπληρωματικά αξεσουάρ: σύστημα προτύπων οπών με βίδες και παξιμάδια καθώς και συνδετικό προφίλ βραχίονα μετάδοσης με μεντεσέ στύλου, τα οποία επιταχύνουν σημαντικά τη διαδικασία εγκατάστασης.
Τεχνικά χαρακτηριστικά σετ
- Κατασκευαστής: Comunello
- Σειρά: Albatros Piccolo (P)
- Μέγιστο μήκος πύλης (1 σετ): 4 m
- Μέγιστο μήκος πύλης (2 σετ): 8 m
- Μέγιστο βάρος φύλλων: 100 kg
- Βάρος σετ: 10,5 kg
- Τύπος συστήματος: χωρίς ράγα, κρεμαστό
- Χώρα παραγωγής: Ιταλία

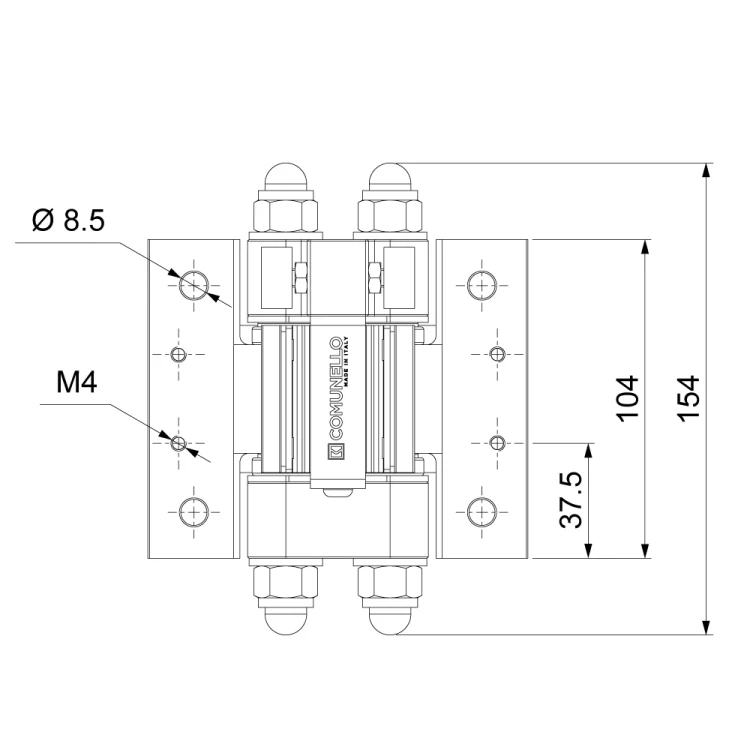

Διαστάσεις άνω μεντεσέ (τεχνικό σχέδιο)
- Συνολικό ύψος: 154 mm
- Ύψος πλάκας στήριξης: 104 mm
- Απόσταση άξονα οπής από κάτω άκρο: 37,5 mm
- Διάμετρος οπών στήριξης: Ø 8,5 mm
- Σπείρωμα βιδών: M4

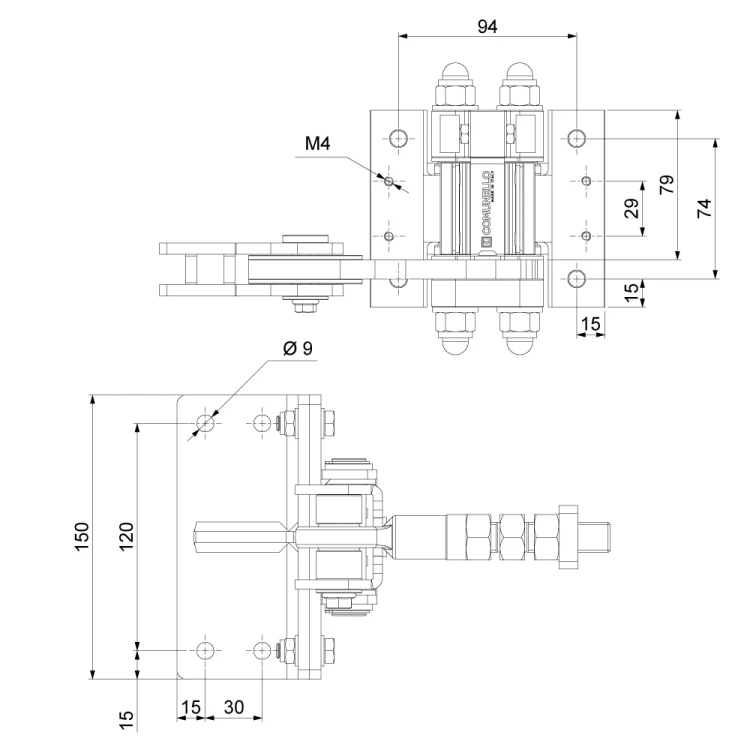

Διαστάσεις ρυθμιζόμενου στηρίγματος
- Πλάτος πλάκας στήριξης (μικρή): 94 mm
- Ύψος πλάκας στήριξης (μικρή): 79 mm
- Απόσταση οπών στήριξης κάθετα: 74 mm
- Διάμετρος οπών: Ø 9 mm
- Σπείρωμα: M4
- Πλάτος πλάκας στήριξης (μεγάλη): 150 mm
- Απόσταση οπών στήριξης στη μεγάλη πλάκα: 120 mm

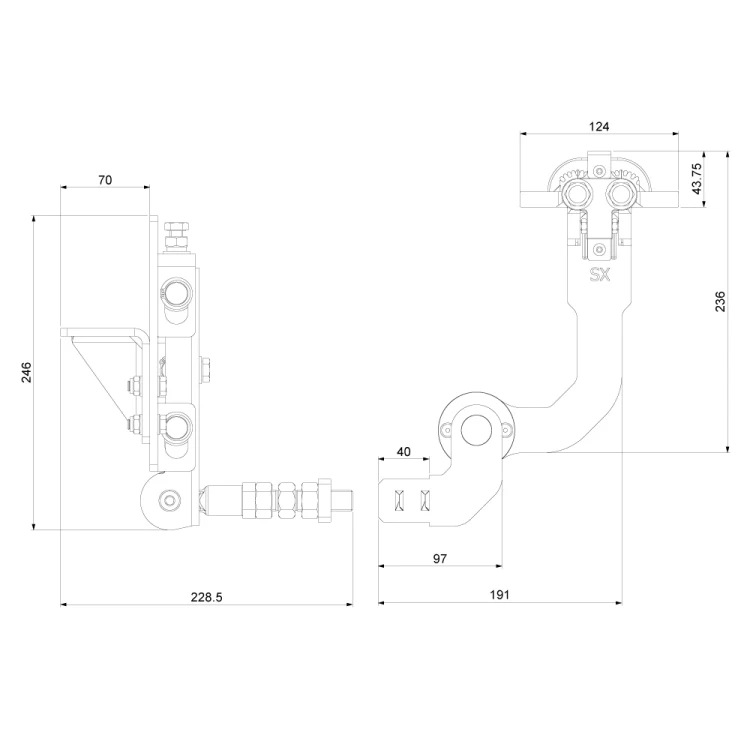

Διαστάσεις κάτω μεντεσέ με βραχίονα
- Συνολικό ύψος στηρίγματος: 246 mm
- Βάθος στηρίγματος: 70 mm
- Μήκος με άξονα: 228,5 mm
- Πλάτος πλάκας στήριξης: 124 mm
- Εκτέλεση βραχίονα στον άξονα περιστροφής: 236 mm
- Συνολικό πλάτος διάταξης: 191 mm
- Πλάτος βραχίονα: 97 mm
- Πλάτος άκρου βραχίονα: 40 mm
- Απόσταση άξονα μεντεσέ από βάση: 43,75 mm
- Έκδοση: SX (αριστερή)
Γκαλερί στοιχείων σετ
