Dromet αγκύριο δακτυλιοειδές διαστολής PSRe M16x170/48 επιψευδαργυρωμένο
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
0
Περιγραφή

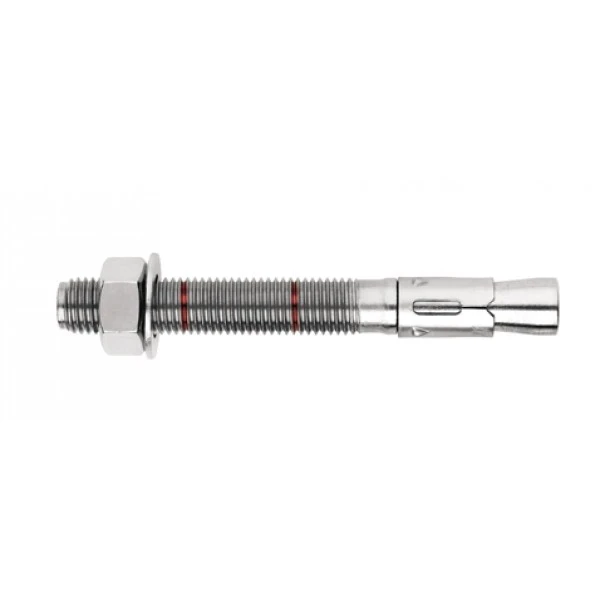

Δακτυλιωτό αγκύριο διαστολής Dromet PSRe M16x170/48 επιψευδαργυρωμένο
Το δακτυλιωτό αγκύριο διαστολής PSRe M16x170/48 της μάρκας Dromet είναι ένας χαλύβδινος μηχανικός σύνδεσμος σχεδιασμένος για τη μόνιμη στερέωση προφίλ, μεταλλικών κατασκευών, κιγκλιδωμάτων, κουπαστών, μηχανημάτων και άλλων στοιχείων εξοπλισμού σε σκυρόδεμα. Χάρη στην δακτυλιωτή κατασκευή με παξιμάδι και ροδέλα, εξασφαλίζει αξιόπιστη μεταφορά φορτίων σε μη ρηγματωμένο σκυρόδεμα κατηγορίας τουλάχιστον B20 (C16/20), σε φυσική πέτρα συμπαγούς δομής και σε συμπαγές τούβλο.
Το αγκύριο διαθέτει Ευρωπαϊκή Τεχνική Έγκριση ETA 05/0242, πιστοποιητικό CE καθώς και εθνική έγκριση AT-15-7574/2008, γεγονός που επιβεβαιώνει τη συμμόρφωσή του με τις απαιτήσεις ασφαλείας και επιτρέπει τη χρήση του σε κρίσιμες κατασκευαστικές συνδέσεις. Η αντιδιαβρωτική προστασία με ηλεκτρολυτικό ψευδάργυρο προστατεύει τον σύνδεσμο από τη διάβρωση σε εσωτερικές και μέτρια υγρές συνθήκες.
Διαστάσεις και τεχνικά χαρακτηριστικά
- Ονομασία: PSRe 16x170/48
- Σπείρωμα: M16
- Διάμετρος διάτρησης (φ): 16 mm
- Ολικό μήκος (L): 170 mm
- Πάχος στερεούμενου στοιχείου (E): 48 mm
- Βάθος αγκύρωσης (F): 110 mm
- Βάθος οπής (D): 168 mm
- Υλικό: δομικός χάλυβας, ηλεκτρολυτικός ψευδάργυρος
- Κατασκευή: δακτυλιωτή με παξιμάδι και ροδέλα
- Βάρος: 0,28 kg
- EAN: 5907518663800
- Μονάδα πώλησης: τεμάχιο

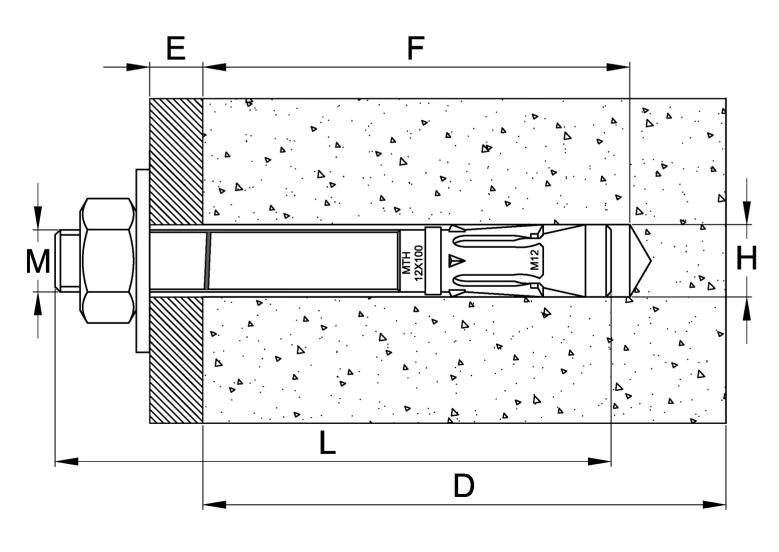

Το σχέδιο τοποθέτησης παρουσιάζει την τομή του αγκυρίου τοποθετημένου σε σκυρόδεμα. Οι σημάνσεις στο σχέδιο αντιστοιχούν στις βασικές διαστάσεις τοποθέτησης: M – διάμετρος σπειρώματος, L – ολικό μήκος αγκυρίου, F – βάθος τοποθέτησης στο υπόστρωμα, E – πάχος στερεούμενου στοιχείου (προεξέχον τμήμα), D – βάθος διανοιγμένης οπής, H – διάμετρος οπής τοποθέτησης.
Συστάσεις τοποθέτησης
- Διανοίξτε την οπή τοποθέτησης κάθετα ως προς την επιφάνεια του υποστρώματος και καθαρίστε την σχολαστικά από σκόνη
- Εισάγετε τον σύνδεσμο στην οπή με ελαφριά χτυπήματα σφυριού
- Πραγματοποιήστε την τοποθέτηση χρησιμοποιώντας δυναμόκλειδο — αυτό εγγυάται τη σωστή ροπή σύσφιξης
- Μετά τη διαστολή του αγκυρίου, η ροδέλα κάτω από το παξιμάδι πρέπει να είναι σφιχτά πιεσμένη πάνω στο στερεούμενο στοιχείο
- Δεν επιτρέπεται η υπέρβαση των παραμέτρων που περιλαμβάνονται στην Τεχνική Έγκριση AT-15-7574/2008
Εφαρμογή σε φωτοβολταϊκές εγκαταστάσεις: Το δακτυλιωτό αγκύριο PSRe M16 είναι ιδανικό για τη στερέωση υποστηρικτικών κατασκευών φωτοβολταϊκών πάνελ σε θεμέλια σκυροδέματος, πέδιλα και πεζούλια. Το σπείρωμα M16 εξασφαλίζει υψηλή φέρουσα ικανότητα σύνδεσης, απαραίτητη για τα φορτία ανέμου που επιδρούν σε εγκαταστάσεις εδάφους και σε επίπεδες στέγες.
Τεχνικά δεδομένα
| Τύπος σπειρώματος | M16 |
| Μήκος [mm] | 170 |
