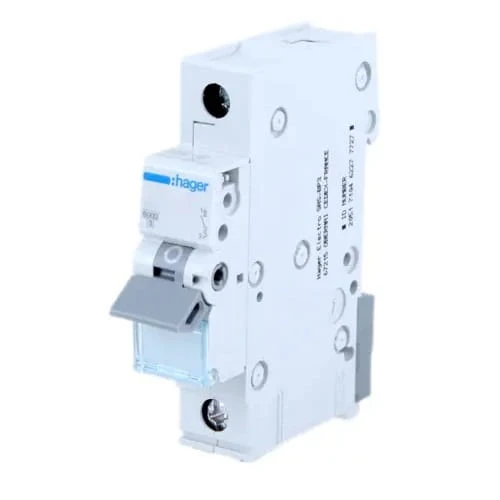

Hager Διακόπτης Υπερέντασης B 20A 1P 6kA
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
Hager Διακόπτης Υπερέντασης B 20A 1P 6kA
Ο διακόπτης υπερέντασης MCB B 20A 1P 6kA MBN120E της Hager, γνωστός και ως διακόπτης εγκατάστασης, διαδραματίζει καθοριστικό ρόλο στις ηλεκτρικές εγκαταστάσεις, εγγυώμενος την ασφάλεια μέσω της διακοπής της συνέχειας του κυκλώματος όταν το ρεύμα υπερβαίνει την επιτρεπόμενη τιμή.
Το μοντέλο MBN120E προστατεύει από τις συνέπειες υπερφορτώσεων και βραχυκυκλωμάτων έως 6kA. Χαρακτηρίζεται από καθυστερημένη λειτουργία, εξασφαλίζοντας αποτελεσματική προστασία συσκευών μη ευαίσθητων σε θερμικές υπερφορτώσεις και με χαμηλά ρεύματα εκκίνησης.
Δομή του διακόπτη MBN120E:
- 1 - μοχλός χειρισμού
- 2 - μηχανισμός κλειδώματος
- 3 - σταθερή επαφή και κινητή επαφή
- 4 - ακροδέκτες σύνδεσης
- 5 - θερμικό διμεταλλικό στοιχείο απόζευξης (υπερφόρτωσης)
- 6 - ρυθμιστική βίδα
- 7 - ηλεκτρομαγνητικό στοιχείο απόζευξης (βραχυκυκλώματος)
- 8 - θάλαμος σβέσης (για τη σβέση του ηλεκτρικού τόξου)
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής | HAGER |
| Τύπος διακόπτη υπερέντασης | B |
| Ονομαστικό ρεύμα [A] | 20A |
| Ικανότητα διακοπής [kA] | 6kA |
| Αριθμός προστατευόμενων πόλων | 1 |
| Αριθμός πόλων | 1P |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn | 6 kA |
| Ονομαστική τάση λειτουργίας Ue | 230 / 400 V |
| Ονομαστική συχνότητα | 50 / 60 Hz |
| Τύπος τάσης τροφοδοσίας | AC |
| Ονομαστική τάση μόνωσης Ui | 500 V |
| Ονομαστική τάση αντοχής σε κρουστικά Uimp | 4000 V |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος 230 V 50 Hz | 6 kA |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος λειτουργίας Ics | 6 kA |
| Μέγιστη απώλεια ισχύος ανά πόλο σύμφωνα με το πρότυπο | 3 W |
| Συνολικές απώλειες ισχύος για ονομαστικό ρεύμα | 4,5 W |
| Απώλειες ισχύος ανά πόλο για ονομαστικό ρεύμα | 2,79 W |
| Ηλεκτρική αντοχή (αριθμός κύκλων) | 4000 x |
| Μηχανική αντοχή (αριθμός κύκλων) | 20000 x |
| Ροπή σύσφιξης | 2,8 Nm |
| Τύπος σύνδεσης | με βίδα |
| Χωρητικότητα ακροδέκτη εισόδου / εξόδου για άκαμπτο αγωγό (σύρμα) | 1/25 mm² |
| Χωρητικότητα ακροδέκτη εισόδου / εξόδου για εύκαμπτο αγωγό (πολύκλωνο) | 1/16 mm² |
| Πρότυπο | EN 60898-1 |
| Βαθμός προστασίας | IP20 |
| Διαστάσεις | 70 x 83 x 17,5 mm |
| Πρόσθετες πληροφορίες | δυνατότητα σύνδεσης με χτενωτές ράβδους, ακροδέκτες κλωβού: - σύρμα έως 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Χαρακτηριστική καμπύλη | B |
| Τύπος διακόπτη | υπερέντασης |
| Ονομαστικό ρεύμα [A] | 20A |
| Αριθμός πόλων | 1P |
| Ικανότητα διακοπής [kA] | 6 kA |
| Μάρκα | HAGER |
