Hager Διακόπτης Υπερέντασης B 20A 3P 6kA
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή

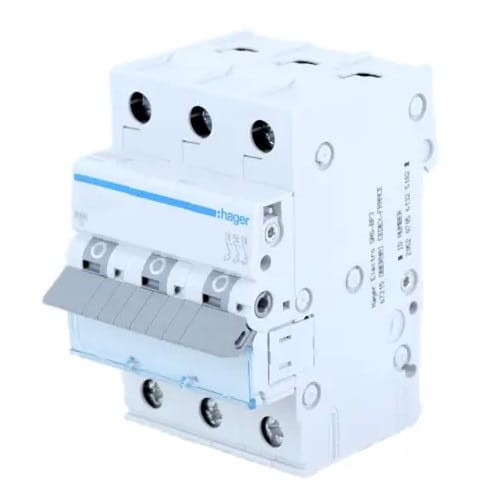

Hager Διακόπτης Υπερέντασης B 20A 3P 6kA
Ο διακόπτης υπερέντασης MCB B 20A 3P 6kA MBN320E HAGER, γνωστός και ως μικροαυτόματος, αποτελεί βασικό στοιχείο του ηλεκτρικού συστήματος.
Προστατεύει το κύκλωμα διακόπτοντας αυτόματα τη συνέχεια της ροής ρεύματος όταν η ένταση υπερβαίνει τα καθορισμένα όρια ασφαλείας. Προσφέρει προστασία από τις συνέπειες βραχυκυκλωμάτων και υπερφορτώσεων έως 6kA. Ο διακόπτης υπερέντασης MBN320E τύπου B χαρακτηρίζεται από καθυστερημένη λειτουργία και προορίζεται για την προστασία συσκευών λιγότερο ευαίσθητων σε θερμικές υπερφορτώσεις, οι οποίες απαιτούν μικρά ρεύματα εκκίνησης.
Δομή του διακόπτη MBN320E:
- 1 - μοχλός χειρισμού
- 2 - μηχανισμός κλειδώματος
- 3 - σταθερή και κινητή επαφή
- 4 - ακροδέκτες σύνδεσης
- 5 - θερμικό διμεταλλικό στοιχείο ενεργοποίησης (υπερφόρτωσης)
- 6 - ρυθμιστική βίδα
- 7 - ηλεκτρομαγνητικό στοιχείο ενεργοποίησης (βραχυκυκλώματος)
- 8 - θάλαμος σβέσης (για τη σβέση του ηλεκτρικού τόξου)
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Παράμετρος | Τιμή |
|---|---|
| Κατασκευαστής | HAGER |
| Τύπος διακόπτη υπερέντασης | B |
| Ονομαστικό ρεύμα [A] | 20A |
| Ικανότητα διακοπής [kA] | 6kA |
| Αριθμός πόλων | 3 P |
| Αριθμός προστατευόμενων πόλων | 3 |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn | 6 kA |
| Ονομαστική τάση λειτουργίας Ue | 230 / 400 V |
| Ονομαστική συχνότητα | 50 / 60 Hz |
| Τύπος τάσης τροφοδοσίας | AC |
| Ονομαστική τάση μόνωσης | 500 V |
| Ονομαστική κρουστική τάση αντοχής Uimp | 4000 V |
| Ονομαστική ικανότητα διακοπής βραχυκυκλώματος 230 V 50 Hz | 6 kA |
| Ονομαστικό ρεύμα διακοπής βραχυκυκλώματος λειτουργίας Ics | 6 kA |
| Μέγιστη απώλεια ισχύος ανά πόλο σύμφωνα με το πρότυπο | 4,5 W |
| Συνολικές απώλειες ισχύος για ονομαστικό ρεύμα | 8,9 W |
| Απώλειες ισχύος ανά πόλο για ονομαστικό ρεύμα | 3,1 W |
| Ηλεκτρική αντοχή (αριθμός κύκλων) | 4000 x |
| Μηχανική αντοχή (αριθμός κύκλων) | 20000 x |
| Ροπή σύσφιξης | 2,8 Nm |
| Τύπος σύνδεσης | με βίδα |
| Χωρητικότητα ακροδέκτη εισόδου / εξόδου για άκαμπτο αγωγό (σύρμα) | 1/25 mm² |
| Χωρητικότητα ακροδέκτη εισόδου / εξόδου για εύκαμπτο αγωγό (πολύκλωνο) | 1/16 mm² |
| Πρότυπο | EN 60898-1 |
| Βαθμός προστασίας | IP20 |
| Διαστάσεις | 70 x 83 x 52,5 mm |
| Πρόσθετες πληροφορίες | δυνατότητα σύνδεσης με χτενωτούς ζυγούς, ακροδέκτες κλωβού: - σύρμα έως 25 mm2 |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Ονομαστικό ρεύμα [A] | 20A |
| Αριθμός πόλων | 3P |
| Ικανότητα διακοπής [kA] | 6 kA |
| Μάρκα | HAGER |
| Χαρακτηριστική καμπύλη | B |
| Τύπος διακόπτη | υπερέντασης |
