Kozza

Kozza KE 100 – προφίλ U για γυάλινα κιγκλιδώματα 5000 mm σκούρο γκρι

Μετάβαση στις αξιολογήσεις προϊόντος

Προφίλ U Kozza KE 100 από αλουμίνιο EN AW 6063, σκούρο γκρι. Μήκος 5000 mm, πλάτος 60 mm, ύψος 110 mm. Για γυάλινα κιγκλιδώματα, γυαλί 12-21,52 mm. Στήριξη από πάνω, επίπεδο σύστημα. Βάρος 23 kg.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 417,75 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 10 εργάσιμες ημέρες

Χαρακτηριστικά προϊόντος

[PIM] balustrady-caloszklane #128

  • Τύπος εξαρτήματος Sfigtiras gyaliou
  • Υλικό Αλουμίνιο
  • Πάχος γυαλιού [mm] 10,38-17,52
  • Σύστημα στήριξης Επίπεδο

Περιγραφή

Kozza KE 100 – προφίλ U για γυάλινα κιγκλιδώματα 5000 mm σκούρο γκρι

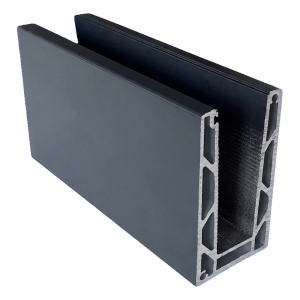

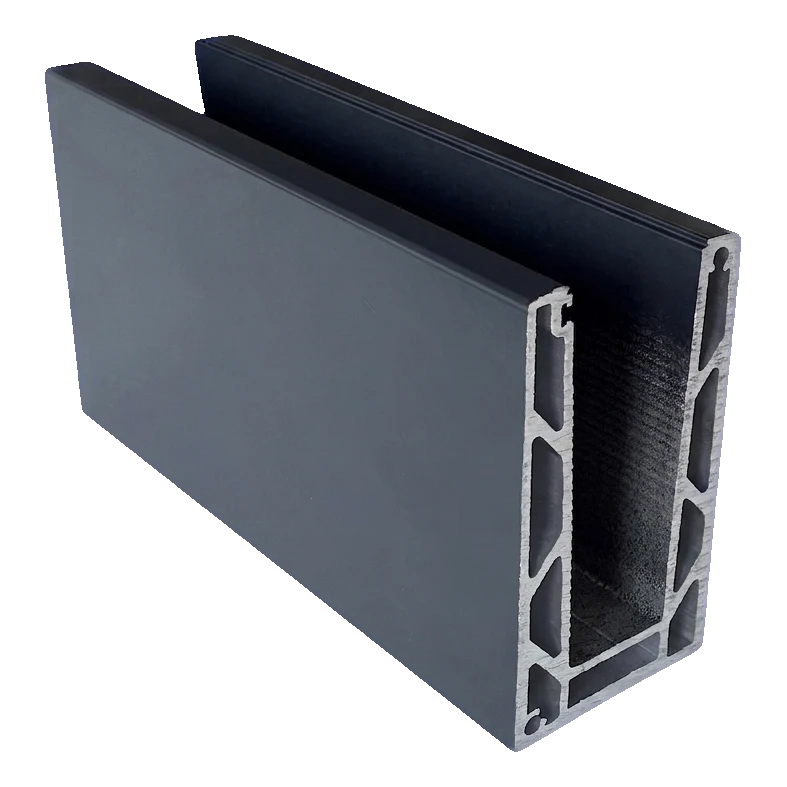

Αλουμινένιο προφίλ U Kozza KE 100 για γυάλινα κιγκλιδώματα – γενική άποψη
Αλουμινένιο προφίλ U Kozza KE 100 για γυάλινα κιγκλιδώματα – γενική άποψη

Κυψελωτό προφίλ τύπου U της σειράς Kozza KE 100 είναι μια επαγγελματική λύση για την τοποθέτηση γυάλινων κιγκλιδωμάτων με στερέωση από πάνω. Κατασκευασμένο από υψηλής ποιότητας αλουμίνιο EN AW 6063, εξασφαλίζει σταθερή και ασφαλή έδραση του γυαλιού πάχους από 12 έως 21,52 mm — χωρίς να απαιτούνται πρόσθετα προφίλ κάλυψης. Το επίπεδο σύστημα, που αναπτύχθηκε σε συνεργασία με αρχιτέκτονες και εργολάβους, συνδυάζει την αισθητική του μινιμαλιστικού φινιρίσματος με υψηλή αντοχή σε φορτία.

Το προφίλ σε σκούρο γκρι χρώμα ταιριάζει ιδανικά με τη σύγχρονη αρχιτεκτονική κατοικιών, ξενοδοχείων και κτιρίων γραφείων. Χάρη στο σύστημα GLASSMOVE η τοποθέτηση γίνεται εύκολα και δεν απαιτεί εξειδικευμένα εργαλεία, γεγονός που μειώνει ουσιαστικά τον χρόνο εκτέλεσης στο εργοτάξιο.

Τεχνικές προδιαγραφές

  • Σειρά: Kozza KE 100
  • Υλικό: αλουμίνιο EN AW 6063
  • Σύστημα: επίπεδο, στερέωση από πάνω
  • Μήκος προφίλ: 5000 mm
  • Πλάτος προφίλ: 60 mm
  • Ύψος προφίλ: 110 mm
  • Πλάτος εσωτερικής εγκοπής (για το γυαλί): 30 mm
  • Ύψος βάσης: 15 mm
  • Εύρος πάχους γυαλιού: 12 – 21,52 mm
  • Μέγιστο ύψος γυαλιού: 120 cm
  • Χρώμα: σκούρο γκρι (βαμμένο)
  • Βάρος: 23 kg
  • EAN: 5903313208109

Διαστάσεις και διατομή προφίλ

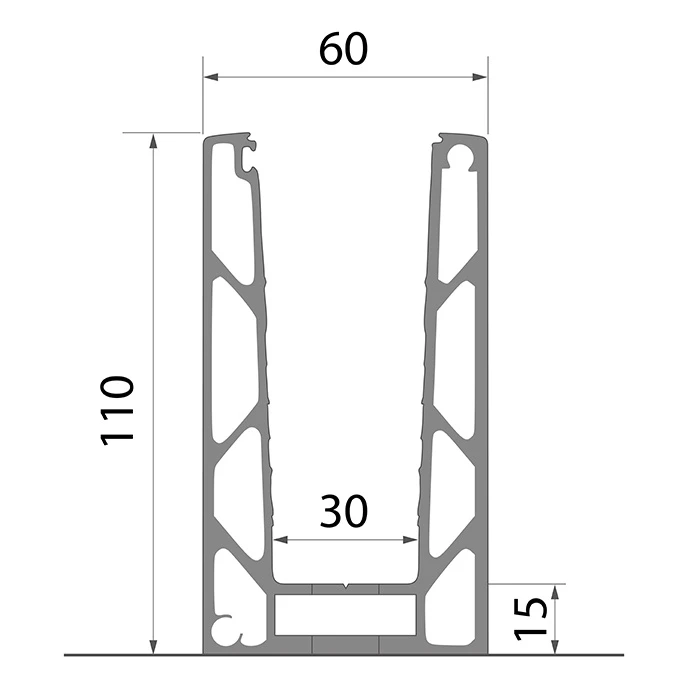

Εγκάρσια διατομή του προφίλ Kozza KE 100 με διαστάσεις: πλάτος 60 mm, ύψος 110 mm, εγκοπή για γυαλί 30 mm
Εγκάρσια διατομή του προφίλ Kozza KE 100 με διαστάσεις: πλάτος 60 mm, ύψος 110 mm, εγκοπή για γυαλί 30 mm

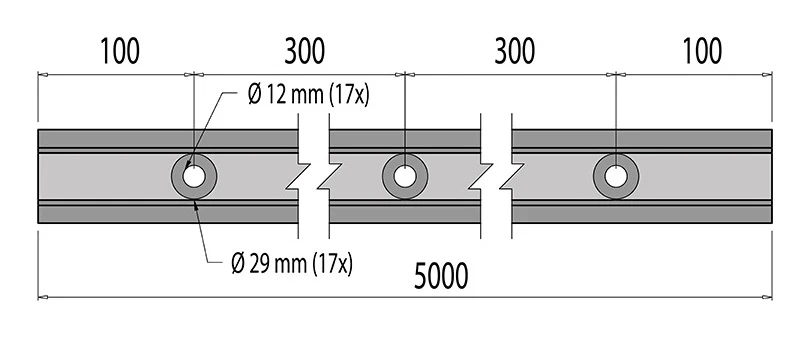

Άποψη από πάνω του προφίλ KE 100 – απόσταση οπών στερέωσης ανά 300 mm σε μήκος 5000 mm
Άποψη από πάνω του προφίλ KE 100 – απόσταση οπών στερέωσης ανά 300 mm σε μήκος 5000 mm

Το προφίλ διαθέτει 17 οπές στερέωσης κατανεμημένες ομοιόμορφα σε όλο το μήκος των 5000 mm. Οι διαμπερείς οπές έχουν διάμετρο Ø 12 mm με σφηνοειδή διεύρυνση (εγκοπή) Ø 29 mm. Η απόσταση μεταξύ των αξόνων των οπών είναι 300 mm, ενώ η απόσταση από την άκρη του προφίλ έως τον άξονα της πρώτης και της τελευταίας οπής είναι 100 mm.

Συμβατότητα με πάχη γυαλιού

Διάγραμμα συμβατότητας του προφίλ KE 100 με τρία εύρη πάχους γυαλιού: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm
Διάγραμμα συμβατότητας του προφίλ KE 100 με τρία εύρη πάχους γυαλιού: 12–13,52 mm, 16–17,52 mm, 20–21,52 mm

Το προφίλ KE 100 υποστηρίζει τρία εύρη πάχους γυαλιού, εξασφαλίζοντας ευελιξία εφαρμογής:

  • 12 – 13,52 mm — μονόφυλλο σκληρυμένο ή laminated γυαλί
  • 16 – 17,52 mm — laminated γυαλί ασφαλείας
  • 20 – 21,52 mm — laminated γυαλί αυξημένης αντοχής

Το μέγιστο επιτρεπτό ύψος του υαλοπίνακα που τοποθετείται στο προφίλ είναι 120 cm.

Τρόπος αγκύρωσης

Διάγραμμα αγκύρωσης του προφίλ KE 100 – διαδοχικά στάδια στερέωσης από πάνω με βάθος αγκύρωσης 20 mm
Διάγραμμα αγκύρωσης του προφίλ KE 100 – διαδοχικά στάδια στερέωσης από πάνω με βάθος αγκύρωσης 20 mm

Το προφίλ τοποθετείται από πάνω σε προετοιμασμένη βάση. Το βάθος αγκύρωσης είναι 20 mm. Το σύστημα στερέωσης από πάνω εξαλείφει την ανάγκη πρόσβασης από το πλάι της κατασκευής, διευκολύνοντας την τοποθέτηση στις άκρες μπαλκονιών, ταρατσών και σκαλοπατιών. Το προφίλ αγκυρώνεται με βίδες μέσω 17 προδιαμορφωμένων οπών.

Αντοχή σε φορτία και ανάλυση αντοχής

Ανάλυση FEM του προφίλ KE 100 – χάρτης μετατοπίσεων υπό πλευρικό φορτίο (άνεμος)
Ανάλυση FEM του προφίλ KE 100 – χάρτης μετατοπίσεων υπό πλευρικό φορτίο (άνεμος)

Το προφίλ με μήκος βάσης 1 m υπό οριζόντιο φορτίο έως 500 kg (5000 N·t) διατηρεί υψηλή ακαμψία και ελάχιστες μετατοπίσεις. Η ανάλυση με τη μέθοδο πεπερασμένων στοιχείων (FEM) επιβεβαιώνει ότι οι μέγιστες τιμές μετατοπίσεων υπό φορτίο ανέμου κυμαίνονται από 0,030 έως 0,420 Kgf/cm — οι μεγαλύτερες παραμορφώσεις εμφανίζονται στο πάνω μέρος του προφίλ (στην άκρη σύσφιξης), ενώ η βάση παραμένει πρακτικά ακίνητη.

Μέγιστα φορτία ανέμου και κρούσης

Ο παρακάτω πίνακας παρουσιάζει τις επιτρεπτές τιμές φορτίων για τη σειρά KE ανάλογα με το πάχος και το ύψος του γυαλιού:

Μέγιστα φορτία ανέμου και κρούσης για τη σειρά KE

Σειρά KEΓυαλί 12-13.52 mmΓυαλί 16-17.52 mmΓυαλί 20-21.52 mm
Γυαλί ύψους 1.0 mΓυαλί ύψους 1.2 mΓυαλί ύψους 1.0 mΓυαλί ύψους 1.2 mΓυαλί ύψους 1.0 mΓυαλί ύψους 1.2 m
Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Για τη σειρά KE 100 με γυαλί πάχους 16–17,52 mm και ύψους 1,0 m το προφίλ αντέχει φορτίο ανέμου έως 3,0 kN/m² και κρούση έως 1,50 kN/m, γεγονός που το καθιστά την πιο ανθεκτική παραλλαγή στην προσφορά KE.

Τοποθέτηση βήμα προς βήμα — σύστημα GLASSMOVE

Το σύστημα στερέωσης GLASSMOVE επιτρέπει γρήγορη και ακριβή τοποθέτηση γυάλινου κιγκλιδώματος σε 12 βήματα — από την προετοιμασία της βάσης, μέσω της αγκύρωσης του προφίλ, της τοποθέτησης των στεγανωτικών και του γυαλιού, έως τη ρύθμιση και το κλείσιμο με κάλυμμα. Οι παρακάτω εικόνες παρουσιάζουν τα διαδοχικά στάδια της εγκατάστασης:

Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 1-6:

Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 1–6: προετοιμασία της βάσης, αγκύρωση του προφίλ, τοποθέτηση στεγανωτικών, τοποθέτηση του γυαλιού, σφίξιμο των σφηνών
Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 1–6: προετοιμασία της βάσης, αγκύρωση του προφίλ, τοποθέτηση στεγανωτικών, τοποθέτηση του γυαλιού, σφίξιμο των σφηνών

Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 7–9:

Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 7–9: ρύθμιση της θέσης του γυαλιού, τοποθέτηση των επόμενων τζαμιών, σύνδεση των τμημάτων
Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 7–9: ρύθμιση της θέσης του γυαλιού, τοποθέτηση των επόμενων τζαμιών, σύνδεση των τμημάτων

Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 10-12:

Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 10–12: σφίξιμο των βιδών ρύθμισης, κλείσιμο του προφίλ με κάλυμμα, έτοιμο κιγκλίδωμα
Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 10–12: σφίξιμο των βιδών ρύθμισης, κλείσιμο του προφίλ με κάλυμμα, έτοιμο κιγκλίδωμα

Εφαρμογές

  • Κιγκλιδώματα από γυαλί σε μπαλκόνια και βεράντες
  • Κιγκλιδώματα σε κλιμακοστάσια και πατάρια
  • Υαλοπετάσματα σε εμπορικούς χώρους — ξενοδοχεία, κτίρια γραφείων, εμπορικά κέντρα
  • Γυάλινοι φράχτες και εσωτερικά χωρίσματα

Το προφίλ είναι πλήρως συμβατό με τα αξεσουάρ της σειράς KE 100 της μάρκας Kozza — σφήνες ρύθμισης, στεγανωτικά και καλύμματα απόκρυψης.
