Kozza KE 100 – προφίλ U για πλήρως γυάλινα κιγκλιδώματα 5000 mm μαύρο, στήριξη από πάνω
Αφήστε αξιολόγηση για το προϊόν
Προφίλ U Kozza KE 100 για πλήρως γυάλινα κιγκλιδώματα, αλουμίνιο EN AW 6063, μαύρο. Μήκος 5000 mm, πλάτος 60 mm, ύψος 110 mm. Γυαλί 12-21,52 mm. Στήριξη από πάνω, επίπεδο σύστημα. Βάρος 23 kg.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 000-861
Χαρακτηριστικά προϊόντος
[PIM] balustrady-caloszklane #128
- Τύπος εξαρτήματος Προφίλ U
- Υλικό Αλουμίνιο
- Πάχος γυαλιού [mm] 10,38-17,52
- Σύστημα στήριξης Επίπεδο
Περιγραφή
Kozza KE 100 – προφίλ U για πλήρως γυάλινα κιγκλιδώματα 5000 mm μαύρο, στήριξη από πάνω

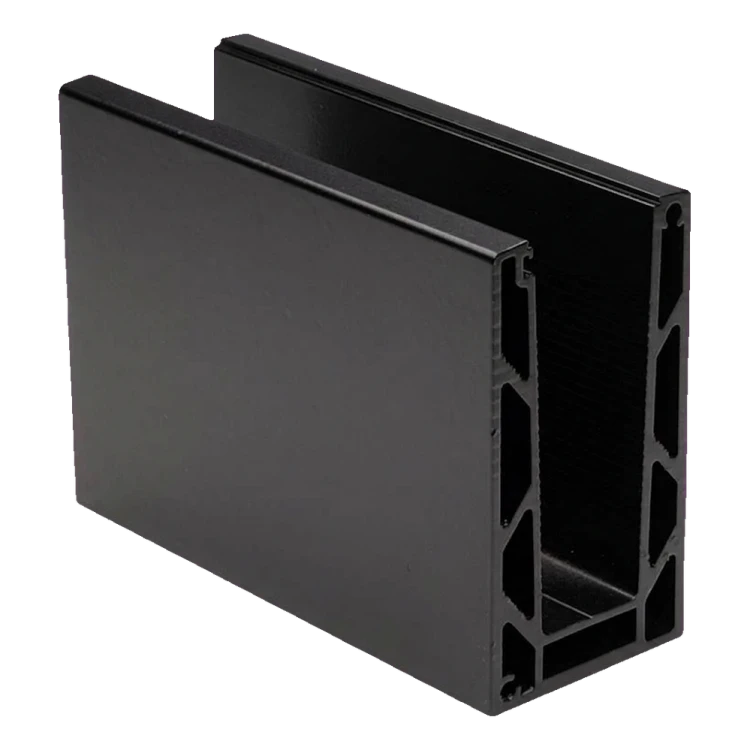

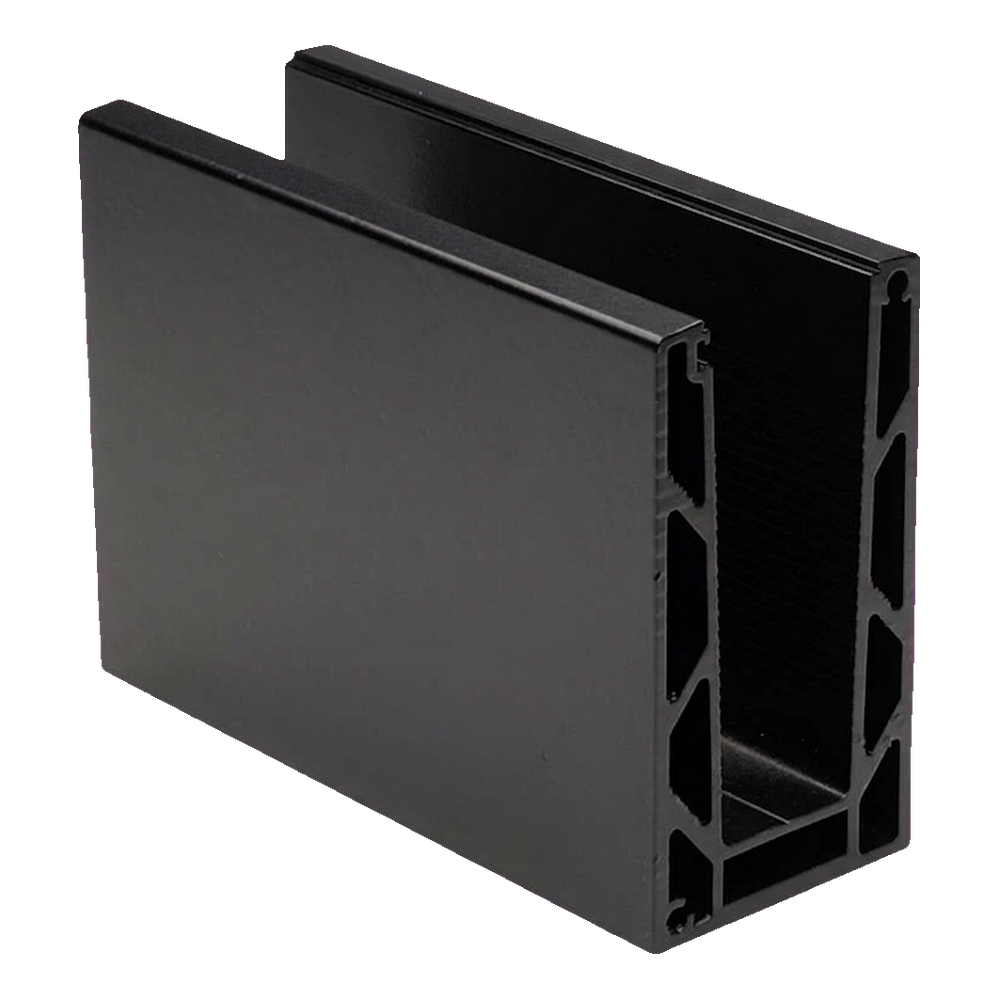

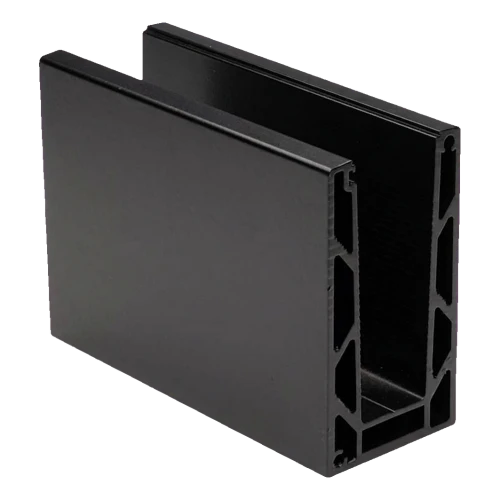

Θαλαμωτό προφίλ τύπου U για πλήρως γυάλινα κιγκλιδώματα της σειράς Kozza KE 100 είναι μια λύση σχεδιασμένη σύμφωνα με τις απαιτήσεις των αρχιτεκτόνων και προορίζεται για επαγγελματικά έργα — από κατοικίες έως εμπορικά κτίρια, όπως ξενοδοχεία και εμπορικά κέντρα. Τοποθετείται από πάνω (επίπεδο σύστημα) και εξασφαλίζει αισθητικό και ασφαλές στήριγμα για tempered γυαλί πάχους από 12 έως 21,52 mm χωρίς ορατά στοιχεία στερέωσης.
Το προφίλ μήκους 5000 mm παραδίδεται με 17 οπές στερέωσης ανοιγμένες στο εργοστάσιο (Ø 12 mm με εκβάθυνση Ø 29 mm), σε αποστάσεις ανά 300 mm — κάτι που επιταχύνει σημαντικά την τοποθέτηση στο εργοτάξιο. Το μαύρο χρώμα με ηλεκτροστατική βαφή πούδρας προσδίδει στο κιγκλίδωμα μοντέρνο, μινιμαλιστικό χαρακτήρα και ταιριάζει ιδανικά με σκούρα κουφώματα και στοιχεία εσωτερικής διακόσμησης.

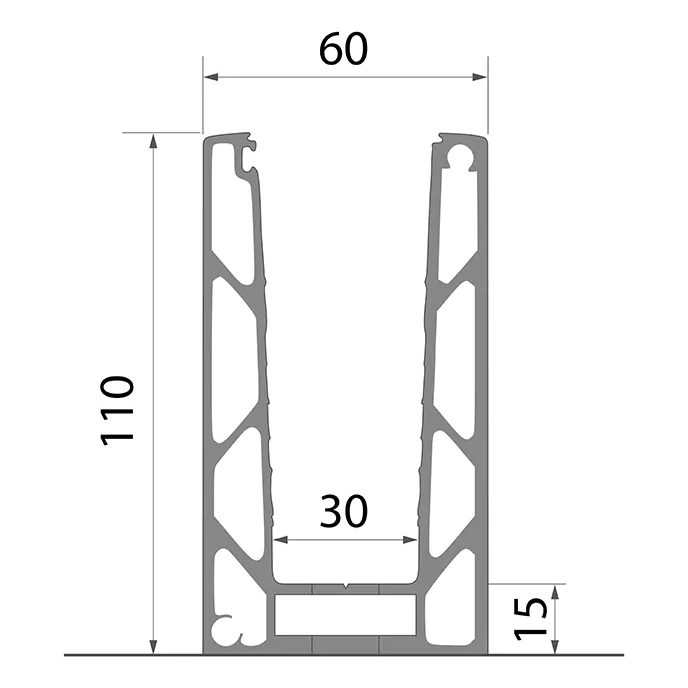

Τεχνικά χαρακτηριστικά προφίλ
- Σειρά: KE 100
- Μήκος προφίλ: 5000 mm
- Εξωτερικό πλάτος: 60 mm
- Ύψος: 110 mm
- Πλάτος εσωτερικού καναλιού: 30 mm
- Ύψος βάσης: 15 mm
- Εύρος πάχους γυαλιού: 12–21,52 mm
- Μέγιστο ύψος γυαλιού: 120 cm
- Σύστημα τοποθέτησης: επίπεδο, στήριξη από πάνω
- Υλικό: αλουμίνιο EN AW 6063
- Χρώμα: μαύρο (ηλεκτροστατική βαφή πούδρας)
- Βάρος: 23 kg
- EAN: 5903313208277

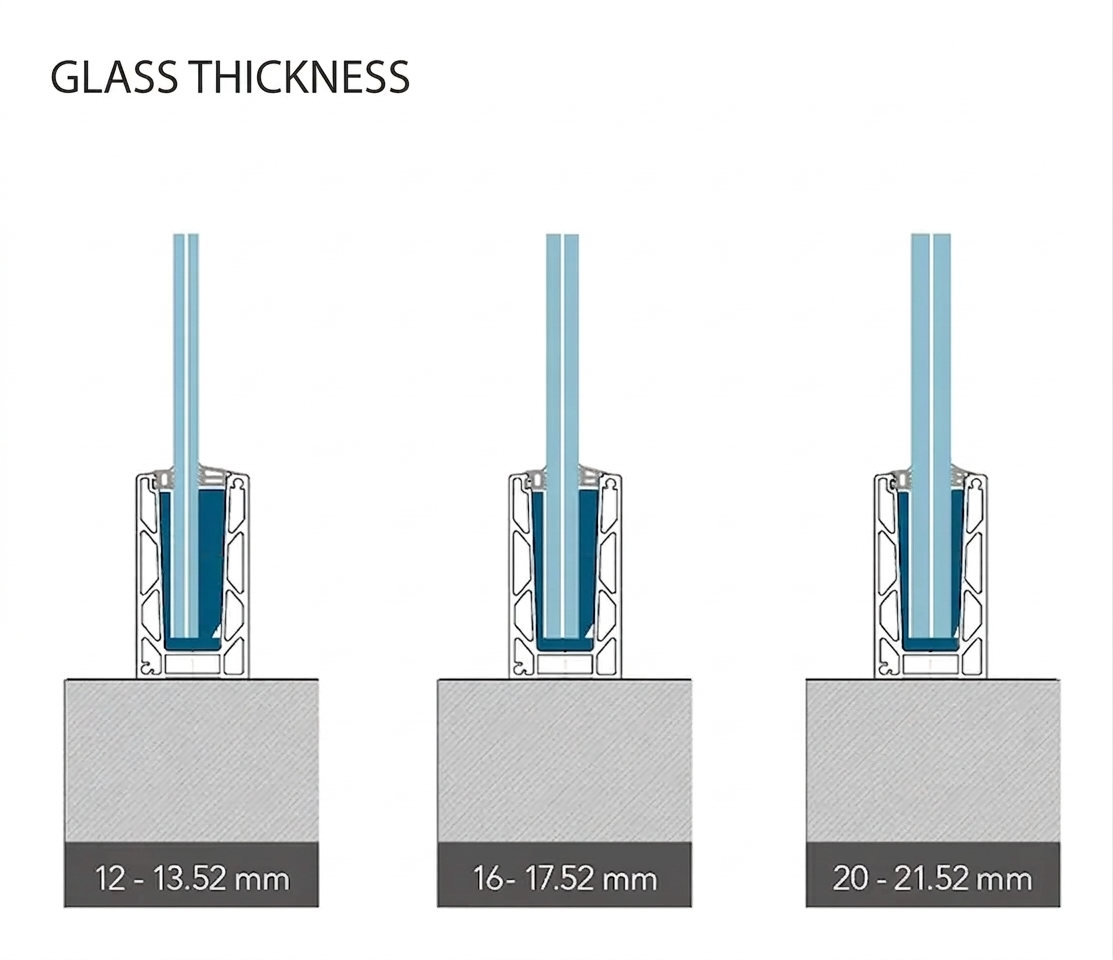

Συμβατότητα με πάχη γυαλιού
Το προφίλ KE 100 υποστηρίζει τρία εύρη πάχους γυάλινων πάνελ, επιτρέποντας την προσαρμογή της λύσης στις απαιτήσεις του έργου και στους ισχύοντες κανονισμούς ασφαλείας:
- Γυαλί 12–13,52 mm — τυπικά tempered και laminated πάνελ VSG
- Γυαλί 16–17,52 mm — laminated πάνελ αυξημένης αντοχής
- Γυαλί 20–21,52 mm — χοντρά laminated πάνελ για εφαρμογές με υψηλά φορτία
Διαστάσεις και διάταξη οπών στερέωσης

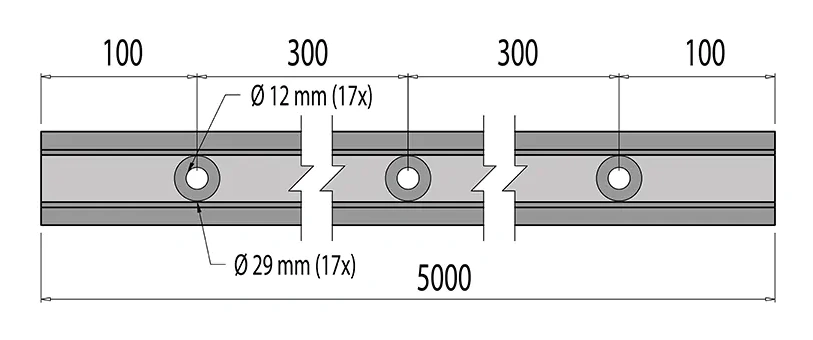

Το προφίλ διαθέτει 17 οπές διέλευσης διαμέτρου Ø 12 mm με σκαφωτές εγκοπές Ø 29 mm, που επιτρέπουν την απόκρυψη της κεφαλής της βίδας. Οι οπές είναι τοποθετημένες συμμετρικά κατά μήκος του άξονα του προφίλ:
- Απόσταση από την άκρη έως την πρώτη οπή: 100 mm
- Απόσταση μεταξύ των οπών: 300 mm
- Απόσταση από την τελευταία οπή έως την άκρη: 100 mm
- Συνολικό μήκος προφίλ: 5000 mm
Τρόπος αγκύρωσης και τοποθέτηση
Το προφίλ τοποθετείται από πάνω στην επιφάνεια του υποστρώματος (π.χ. πλάκα, στηθαίο, άκρη μπαλκονιού). Η αγκύρωση γίνεται με βίδες μέσω των προ-διανοιγμένων οπών με σκαφωτές εγκοπές. Το προεξέχον τμήμα του προφίλ (20 mm κάτω από τη βάση) εισάγεται στο προετοιμασμένο υπόστρωμα, εξασφαλίζοντας σταθερή και ανθεκτική σύνδεση.

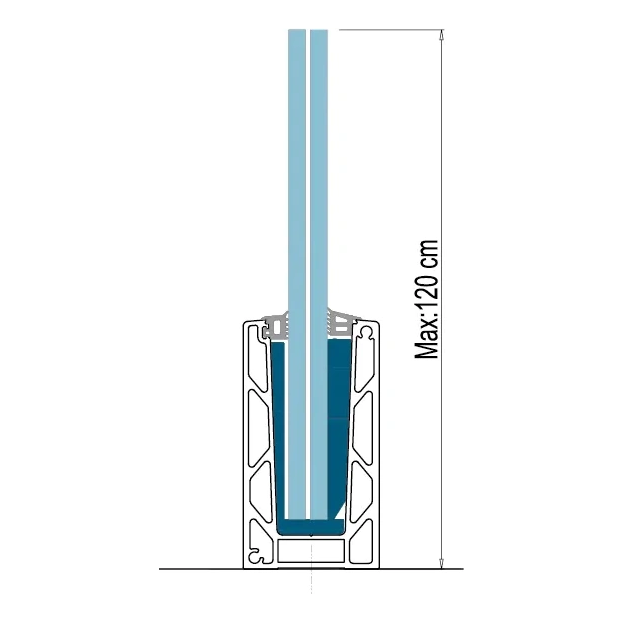

Μέγιστο ύψος γυαλιού
Το προφίλ KE 100 επιτρέπει την τοποθέτηση γυάλινων πάνελ μέγιστου ύψους 120 cm (1,2 m). Σε αυτό το ύψος το προφίλ διατηρεί πλήρη φέρουσα ικανότητα και σταθερότητα, όπως επιβεβαιώνουν τα αποτελέσματα δοκιμών φορτίου ανέμου και κρούσης για τα διάφορα πάχη γυαλιού.
Ανάλυση αντοχής του προφίλ

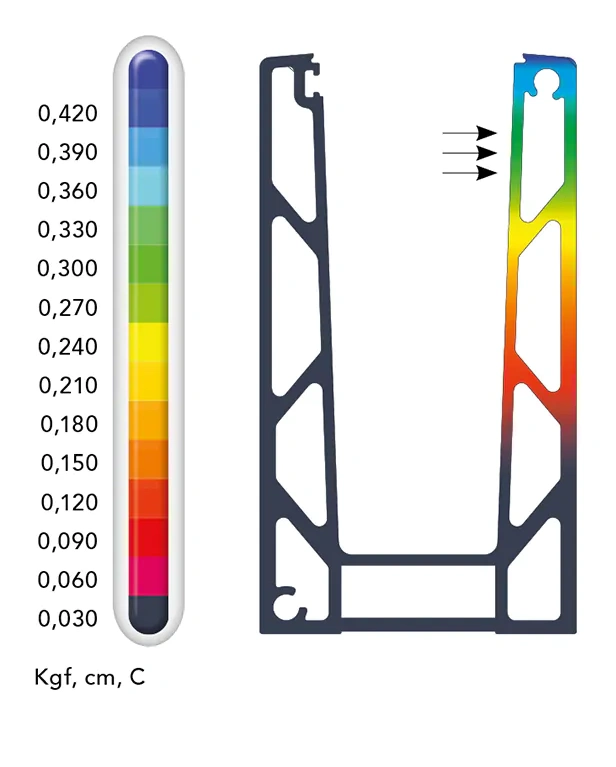

Τα αποτελέσματα της ανάλυσης μετατοπίσεων με τη μέθοδο πεπερασμένων στοιχείων (FEM) επιβεβαιώνουν την υψηλή ακαμψία της κατασκευής. Η προσομοίωση πραγματοποιήθηκε για προφίλ με μήκος βάσης 1 m, υπό οριζόντιο φορτίο κάτω από 500 kg (5000 N), από τη βάση έως το ψηλότερο σημείο του προφίλ. Η μέγιστη μετατόπιση στην άνω ακμή του προφίλ είναι εντός των επιτρεπτών ορίων (κλίμακα τιμών από 0,030 έως 0,420 Kgf, cm, C), γεγονός που εγγυάται την ασφάλεια χρήσης του κιγκλιδώματος.
Μέγιστα φορτία ανέμου και κρούσης — σειρά KE
Μέγιστα φορτία ανέμου και κρούσης για τη σειρά KE
| Σειρά KE | Γυαλί 12–13,52 mm | Γυαλί 16–17,52 mm | Γυαλί 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Γυαλί ύψους 1,0 m | Γυαλί ύψους 1,2 m | Γυαλί ύψους 1,0 m | Γυαλί ύψους 1,2 m | Γυαλί ύψους 1,0 m | Γυαλί ύψους 1,2 m | |||||||
| Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | |
| KE 100 | 2,45 | 0,85 | 1,20 | 0,50 | 3,00 | 1,50 | 2,60 | 1,10 | 3,00 | 1,50 | 2,70 | 1,50 |
| KE 105 | 2,45 | 0,85 | 1,20 | 0,50 | 2,65 | 1,35 | 2,40 | 1,10 | 2,65 | 1,35 | 2,40 | 1,35 |
| KE 120 | 2,45 | 0,85 | 1,20 | 0,50 | 2,10 | 1,00 | 1,90 | 1,00 | 2,10 | 1,00 | 1,90 | 1,00 |
Οι παραπάνω τιμές αφορούν τα προφίλ KE 100, KE 105 και KE 120, για γυαλί ύψους 1,0 m και 1,2 m. Το προφίλ KE 100 με γυαλί 16–17,52 mm και ύψος 1,0 m αντέχει σε μέγιστο φορτίο ανέμου 3,0 kN/m² και κρούση 1,50 kN/m, γεγονός που το καθιστά κατάλληλη λύση ακόμη και για απαιτητικές τοποθεσίες.
Σύστημα στερέωσης GLASSMOVE — οδηγίες τοποθέτησης
Το προφίλ KE 100 χρησιμοποιεί το σύστημα στερέωσης GLASSMOVE, το οποίο επιτρέπει την ακριβή τοποθέτηση και ρύθμιση του υαλοπίνακα χωρίς ειδικά εργαλεία. Οι παρακάτω οδηγίες παρουσιάζουν την πλήρη διαδικασία τοποθέτησης σε 12 βήματα — από την προετοιμασία της βάσης, μέσω της αγκύρωσης του προφίλ, της τοποθέτησης των στεγανοποιητικών και των ρυθμιστικών σφηνών, έως την τοποθέτηση του γυαλιού και το κλείσιμο του προφίλ με το κάλυμμα.
Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 1-6
Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 7-9
Οδηγίες τοποθέτησης προφίλ KE 100 – βήματα 10-12
Πλεονεκτήματα για εταιρείες εγκατάστασης
- Οπές διατρημένες από το εργοστάσιο — 17 οπές με σχισμές/εγκοπές (καρφωτές υποδοχές) έτοιμες για τοποθέτηση, χωρίς ανάγκη πρόσθετης επεξεργασίας στο εργοτάξιο
- Ευρύ φάσμα γυαλιού — η υποστήριξη υαλοπινάκων πάχους από 12 έως 21,52 mm επιτρέπει την υλοποίηση διαφορετικών έργων με ένα μόνο προφίλ
- Σύστημα GLASSMOVE — γρήγορη τοποθέτηση και ρύθμιση του γυαλιού χωρίς ειδικό εξοπλισμό
- Αποδεδειγμένη αντοχή — η ανάλυση FEM και οι πίνακες φορτίων διευκολύνουν τον σχεδιασμό και την επιλογή της λύσης σύμφωνα με τις κανονιστικές απαιτήσεις
- Μήκος 5 m — λιγότερες ενώσεις σε μεγαλύτερα τμήματα, ταχύτερη εγκατάσταση και καλύτερη τελική αισθητική
- Κράμα αλουμινίου EN AW 6063 — εξαιρετική αντοχή στη διάβρωση και στις καιρικές συνθήκες, ιδανική για εξωτερικές και εσωτερικές εφαρμογές
