Kozza KE 105 – αλουμινένιο προφίλ L για ολόγυαλες κάγκελα 5000 mm μαύρο

Μετάβαση στις αξιολογήσεις προϊόντος

Αλουμινένιο προφίλ L Kozza KE 105 για ολόγυαλες κάγκελα, μαύρο. Μήκος 5000 mm, πλάτος 120 mm, ύψος 110 mm. Αλουμίνιο EN AW 6063, κοίλη κατασκευή. Εύρος πάχους γυαλιού 12-21,52 mm. Σύστημα διαμήκους στερέωσης από πάνω με ρύθμιση GlassMove.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 561,79 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 10 εργάσιμες ημέρες

Χαρακτηριστικά προϊόντος

[PIM] balustrady-caloszklane #128

  • Τύπος εξαρτήματος Προφίλ U
  • Υλικό Αλουμίνιο
  • Πάχος γυαλιού [mm] 10,38-17,52
  • Σύστημα στήριξης Επίπεδο

Περιγραφή

Kozza KE 105 – αλουμινένιο προφίλ L για ολόγυαλες κάγκελα 5000 mm μαύρο

Θαλαμωτό προφίλ τύπου L της σειράς Kozza KE 105 είναι μια επαγγελματική λύση για την τοποθέτηση ολόγυαλων κάγκελων, σχεδιασμένη για διαμήκη στερέωση από πάνω. Χάρη στο επίπεδο σύστημα, το προφίλ ταιριάζει άψογα με τη σύγχρονη αρχιτεκτονική — είναι κατάλληλο τόσο για κατοικίες όσο και για εμπορικούς χώρους: ξενοδοχεία, εμπορικά κέντρα ή κτίρια γραφείων.

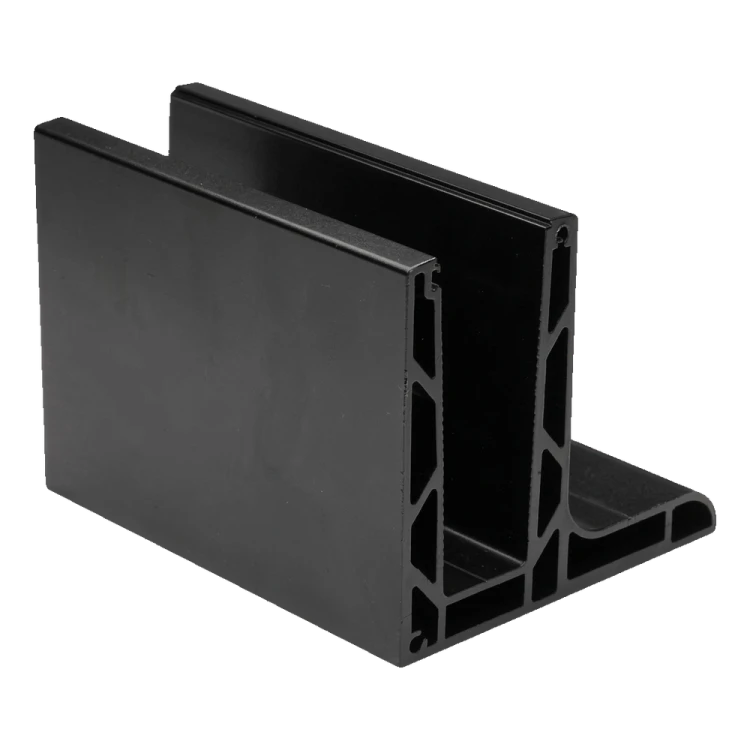

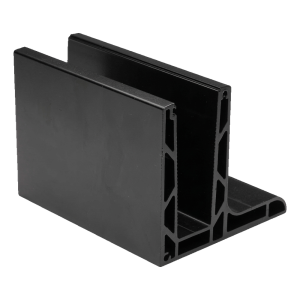

Αλουμινένιο προφίλ L Kozza KE 105 μαύρο – πρόσοψη
Αλουμινένιο προφίλ L Kozza KE 105 μαύρο – πρόσοψη

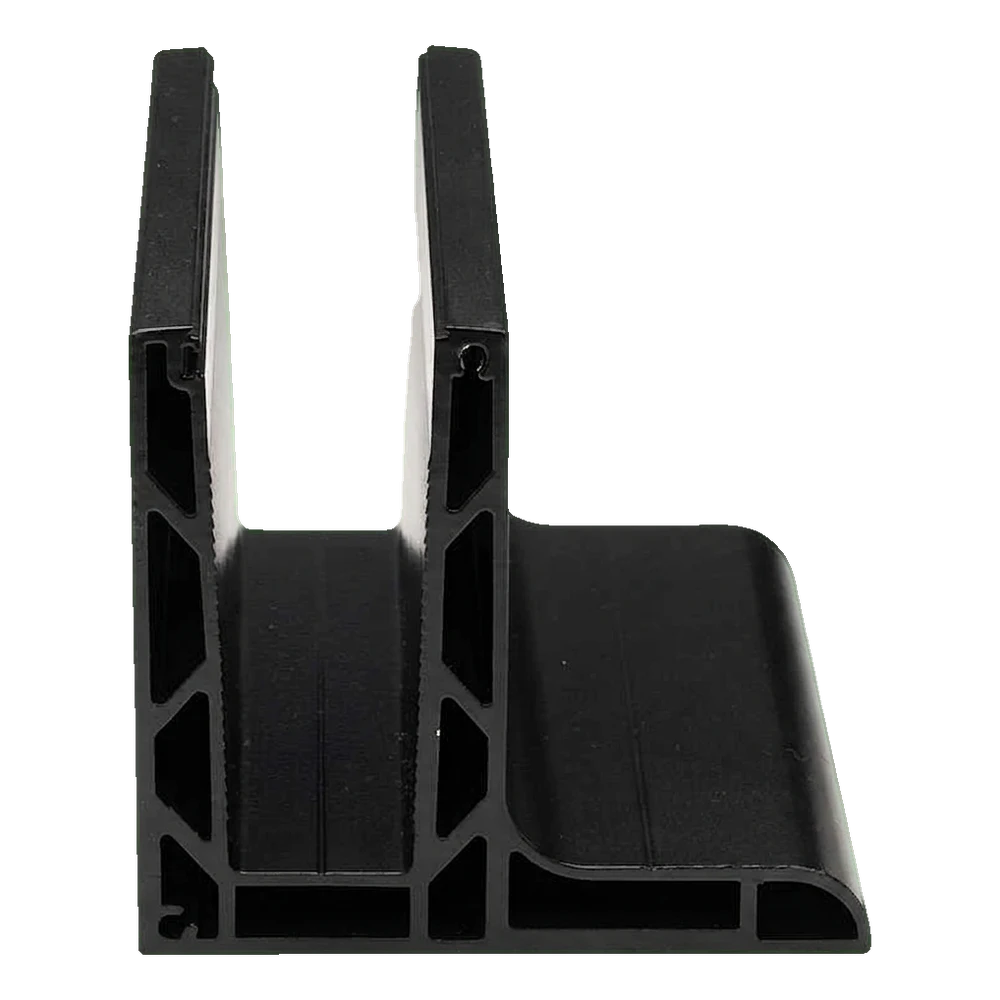

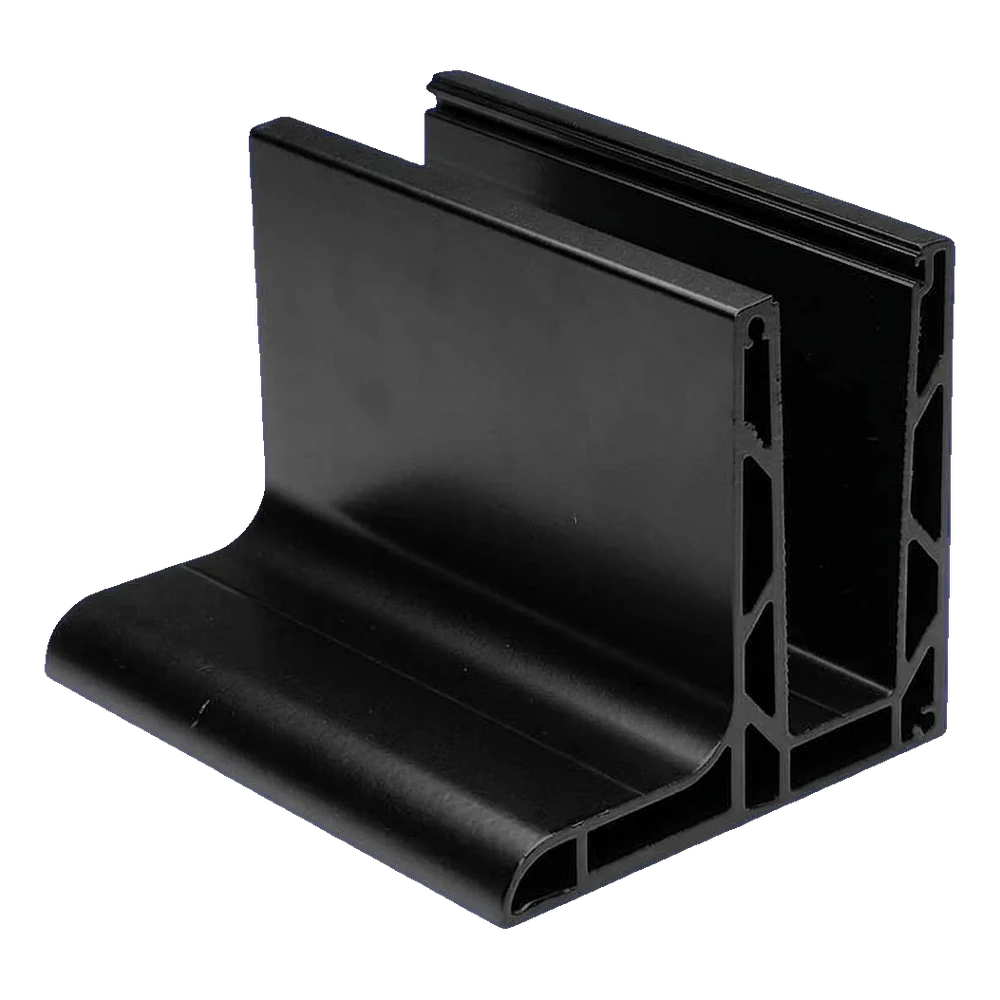

Αλουμινένιο προφίλ L Kozza KE 105 μαύρο – πίσω όψη
Αλουμινένιο προφίλ L Kozza KE 105 μαύρο – πίσω όψη

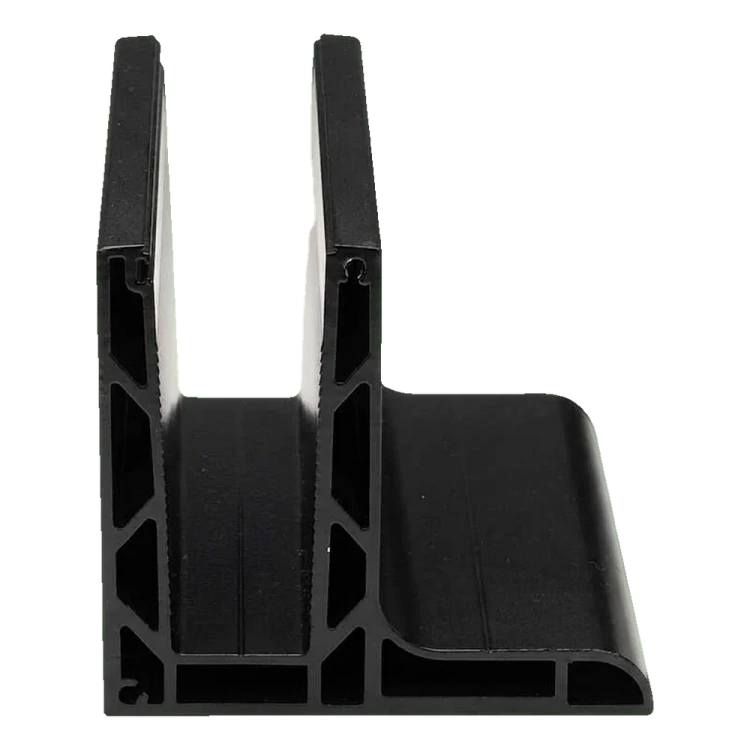

Αλουμινένιο προφίλ L Kozza KE 105 μαύρο – άποψη από πάνω της υποδοχής για το γυαλί
Αλουμινένιο προφίλ L Kozza KE 105 μαύρο – άποψη από πάνω της υποδοχής για το γυαλί

Βασικά πλεονεκτήματα για τον εγκαταστάτη

  • Ευρύ εύρος πάχους γυαλιού — το προφίλ δέχεται τζάμια πάχους από 12 έως 21,52 mm, εξαλείφοντας την ανάγκη αποθήκευσης διαφορετικών παραλλαγών προφίλ
  • Διαμήκης στερέωση από πάνω — γρήγορη και εύκολη τοποθέτηση, ιδανική για ολοκληρωμένα δάπεδα και έτοιμες πλάκες
  • Επίπεδο σύστημα — μινιμαλιστική εμφάνιση χωρίς προεξέχοντα στοιχεία, σύμφωνα με τις σύγχρονες αρχιτεκτονικές τάσεις
  • Έτοιμες οπές στερέωσης — 17 οπές σε αποστάσεις 300 mm με λειασμένες εγκοπές επιτρέπουν άμεση αγκύρωση χωρίς πρόσθετη διάτρηση
  • Μαύρο χρώμα — κομψό ανοδιωμένο φινίρισμα που ταιριάζει με σκούρα πλαίσια και μοντέρνους εσωτερικούς χώρους

Διαστάσεις και παράμετροι προφίλ

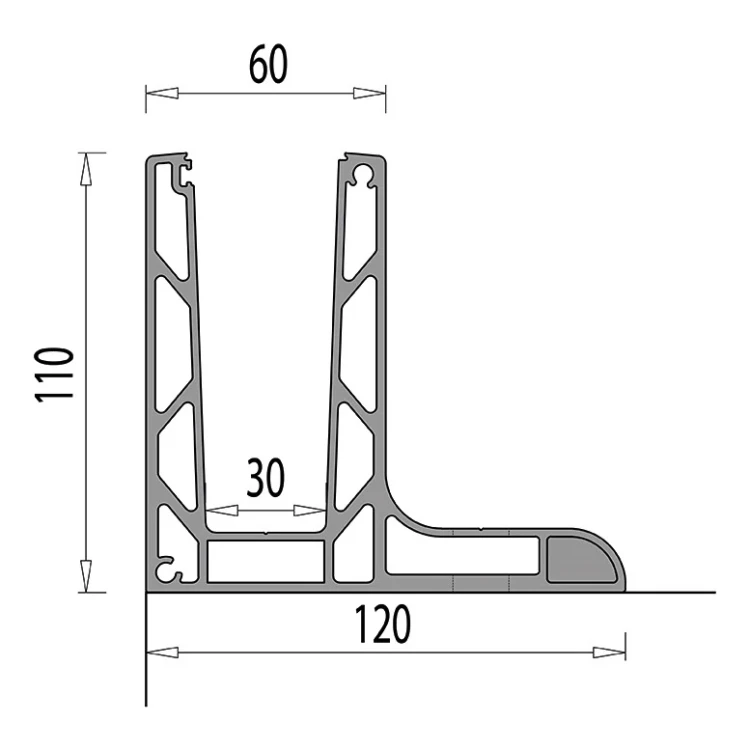

Εγκάρσια τομή του προφίλ KE 105 με διαστάσεις 110×120 mm
Εγκάρσια τομή του προφίλ KE 105 με διαστάσεις 110×120 mm
  • Μήκος προφίλ: 5000 mm
  • Ύψος (H): 110 mm
  • Πλάτος βάσης (W): 120 mm
  • Πλάτος άνω τμήματος – υποδοχή γυαλιού: 60 mm
  • Εσωτερικό πλάτος πυθμένα της υποδοχής: 30 mm
  • Εύρος πάχους γυαλιού: 12–21,52 mm
  • Υλικό: αλουμίνιο EN AW 6063
  • Σύστημα: επίπεδο
  • Στερέωση: διαμήκης από πάνω
  • Χρώμα: μαύρο
  • Βάρος: 30 kg

Διάταξη οπών στερέωσης

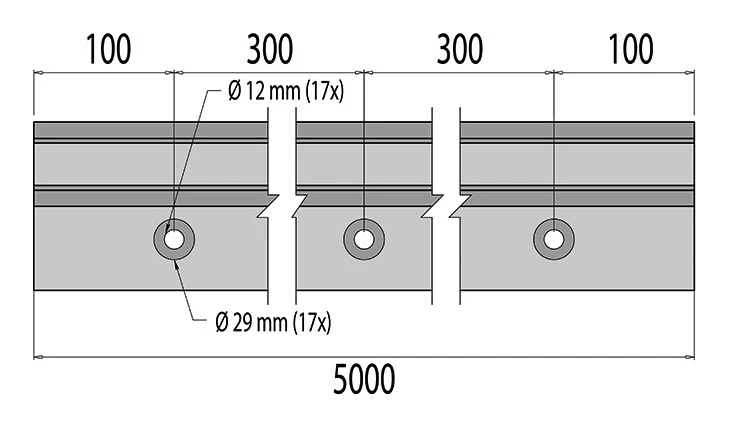

Διάγραμμα διάταξης των 17 οπών στερέωσης κατά μήκος του προφίλ 5000 mm
Διάγραμμα διάταξης των 17 οπών στερέωσης κατά μήκος του προφίλ 5000 mm
  • Αριθμός οπών: 17 τεμ.
  • Διάμετρος διαμπερούς οπής: Ø 12 mm
  • Διάμετρος εγκοπής (βάθυνσης): Ø 29 mm
  • Απόσταση μεταξύ των αξόνων των οπών: 300 mm
  • Απόσταση της πρώτης/τελευταίας οπής από την άκρη: 100 mm

Συμβατότητα με γυαλί

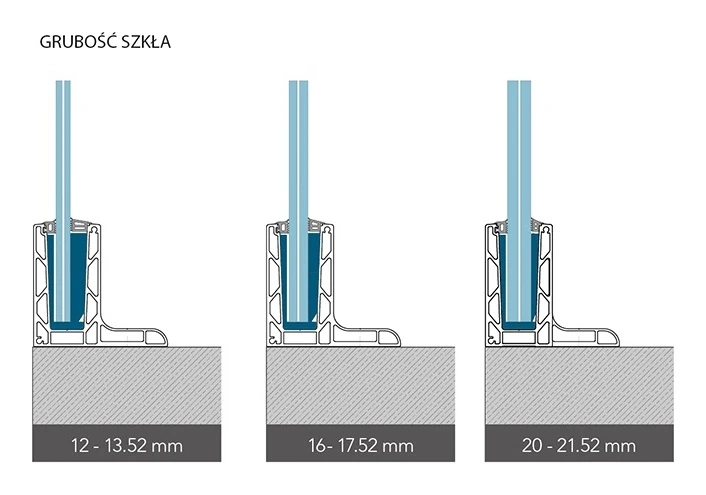

Διατομές προφίλ με τοποθετημένο γυαλί πάχους 12–13,52 mm, 16–17,52 mm και 20–21,52 mm
Διατομές προφίλ με τοποθετημένο γυαλί πάχους 12–13,52 mm, 16–17,52 mm και 20–21,52 mm

Το προφίλ KE 105 συνεργάζεται με τρία εύρη πάχους θερμικά κατεργασμένου (tempered) και laminated γυαλιού. Χάρη στο σύστημα στερέωσης GLASSMOVE, τα παρεμβύσματα στο εσωτερικό του προφίλ προσαρμόζονται στο συγκεκριμένο πάχος του υαλοπίνακα, εξασφαλίζοντας σταθερή και ασφαλή τοποθέτηση:

  • Γυαλί 12–13,52 mm
  • Γυαλί 16–17,52 mm
  • Γυαλί 20–21,52 mm

Τρόπος αγκύρωσης

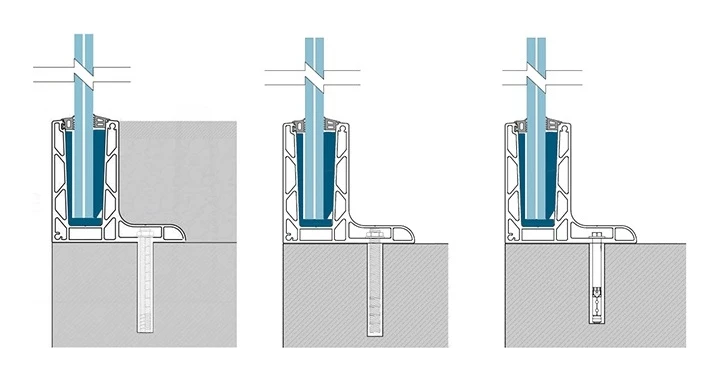

Τρεις παραλλαγές αγκύρωσης του προφίλ KE 105 στη βάση – διατομές με μηχανικά αγκύρια
Τρεις παραλλαγές αγκύρωσης του προφίλ KE 105 στη βάση – διατομές με μηχανικά αγκύρια

Το προφίλ μπορεί να αγκυρωθεί μηχανικά στη βάση με αγκύρια — στα παραπάνω σχέδια παρουσιάζονται τρεις τυπικές παραλλαγές τοποθέτησης ανάλογα με το πάχος της τσιμεντοκονίας και τον τύπο της βάσης. Οι εγκοπές των οπών στερέωσης (Ø 29 mm) επιτρέπουν την απόκρυψη της κεφαλής της βίδας κάτω από την επιφάνεια του προφίλ.

Αντοχή και ανάλυση μετατοπίσεων

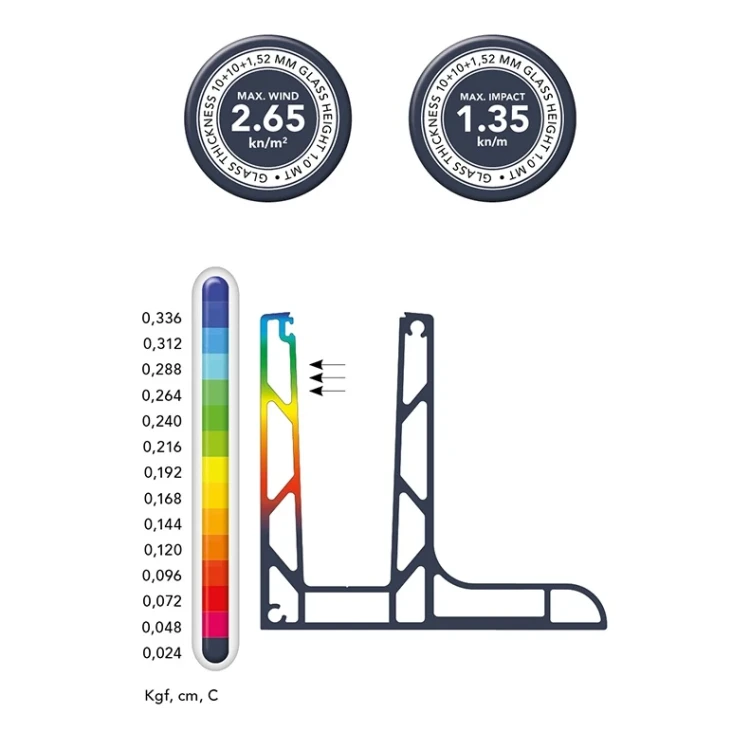

Ανάλυση FEM του προφίλ KE 105 – τιμές μετατοπίσεων, μέγ. άνεμος 2,65 kN/m² και μέγ. κρούση 1,35 kN/m
Ανάλυση FEM του προφίλ KE 105 – τιμές μετατοπίσεων, μέγ. άνεμος 2,65 kN/m² και μέγ. κρούση 1,35 kN/m

Το προφίλ υποβλήθηκε σε ανάλυση με τη μέθοδο πεπερασμένων στοιχείων (FEM). Τα αποτελέσματα μετατόπισης δίνονται για προφίλ με μήκος βάσης 1,0 m υπό οριζόντιο φορτίο κάτω από 500 kg (5000 N), μετρώντας από τη βάση έως το ψηλότερο σημείο του προφίλ. Για γυαλί πάχους 10+10+1,52 mm και ύψους 1,0 m προέκυψαν:

  • Μέγιστο φορτίο ανέμου: 2,65 kN/m²
  • Μέγιστο φορτίο κρούσης: 1,35 kN/m

Πίνακας αντοχής της σειράς KE

Ο παρακάτω πίνακας παρουσιάζει τις μέγιστες τιμές φορτίων ανέμου και κρούσης για τρία μοντέλα της σειράς KE ανάλογα με το πάχος και το ύψος του υαλοπίνακα:

Πίνακας παραμέτρων αντοχής της σειράς KE

Σειρά KEΓυαλί 12–13,52 mmΓυαλί 16–17,52 mmΓυαλί 20–21,52 mm
Γυαλί ύψους 1,0 mΓυαλί ύψους 1,2 mΓυαλί ύψους 1,0 mΓυαλί ύψους 1,2 mΓυαλί ύψους 1,0 mΓυαλί ύψους 1,2 m
Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Οδηγίες συναρμολόγησης – σειρά KE 105

Η συναρμολόγηση πραγματοποιείται σε τρία στάδια. Στο πρώτο στάδιο (βήματα 1–6) αγκυρώνεται το προφίλ στο υπόστρωμα, τοποθετούνται τα παρεμβύσματα και εισάγεται το τζάμι. Στο δεύτερο στάδιο (βήματα 7–9) τοποθετούνται οι σφήνες πίεσης και η προστατευτική λωρίδα. Στο τρίτο στάδιο (βήματα 10–12) σφίγγονται τα στοιχεία στερέωσης και τοποθετείται το τελικό κάλυμμα του προφίλ.

Οδηγίες συναρμολόγησης προφίλ Kozza KE 105 – 12 βήματα σε 3 στάδια
Οδηγίες συναρμολόγησης προφίλ Kozza KE 105 – 12 βήματα σε 3 στάδια

Το προφίλ L με θαλάμους της σειράς KE 105 έχει σχεδιαστεί και κατασκευαστεί σύμφωνα με τις συστάσεις και τις απαιτήσεις των αρχιτεκτόνων. Χάρη στο σύστημα GLASSMOVE και στη βελτιστοποιημένη κατασκευή με θαλάμους, εξασφαλίζει υψηλή ακαμψία με χαμηλό βάρος και ταυτόχρονα απλοποιεί τη διαδικασία εγκατάστασης — γεγονός που se μεταφράζεται σε μικρότερο χρόνο συναρμολόγησης και χαμηλότερο κόστος εργασίας στο έργο.
