Kozza

Kozza KE 105 – προφίλ αλουμινίου τύπου L για κιγκλιδώματα από γυαλί 5000 mm

Μετάβαση στις αξιολογήσεις προϊόντος

Προφίλ αλουμινίου Kozza KE 105 τύπου L για κιγκλιδώματα από γυαλί. Μήκος 5000 mm, πλάτος 120 mm, ύψος 110 mm. Αλουμίνιο EN AW 6063, ματ ανοδίωση. Γυαλί 12-21,52 mm, διαμήκης στερέωση από επάνω. Βάρος 30 kg. Επίπεδο κοίλο σύστημα.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 505,61 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Διαθεσιμότητα:
Προσωρινά μη διαθέσιμο
Μη διαθέσιμο

Χαρακτηριστικά προϊόντος

[PIM] balustrady-caloszklane #128

  • Τύπος εξαρτήματος Προφίλ U
  • Υλικό Αλουμίνιο
  • Πάχος γυαλιού [mm] 10,38-17,52
  • Σύστημα στήριξης Επίπεδο

Περιγραφή

Kozza KE 105 – προφίλ αλουμινίου τύπου L για κιγκλιδώματα από γυαλί 5000 mm, διαμήκης στερέωση από πάνω

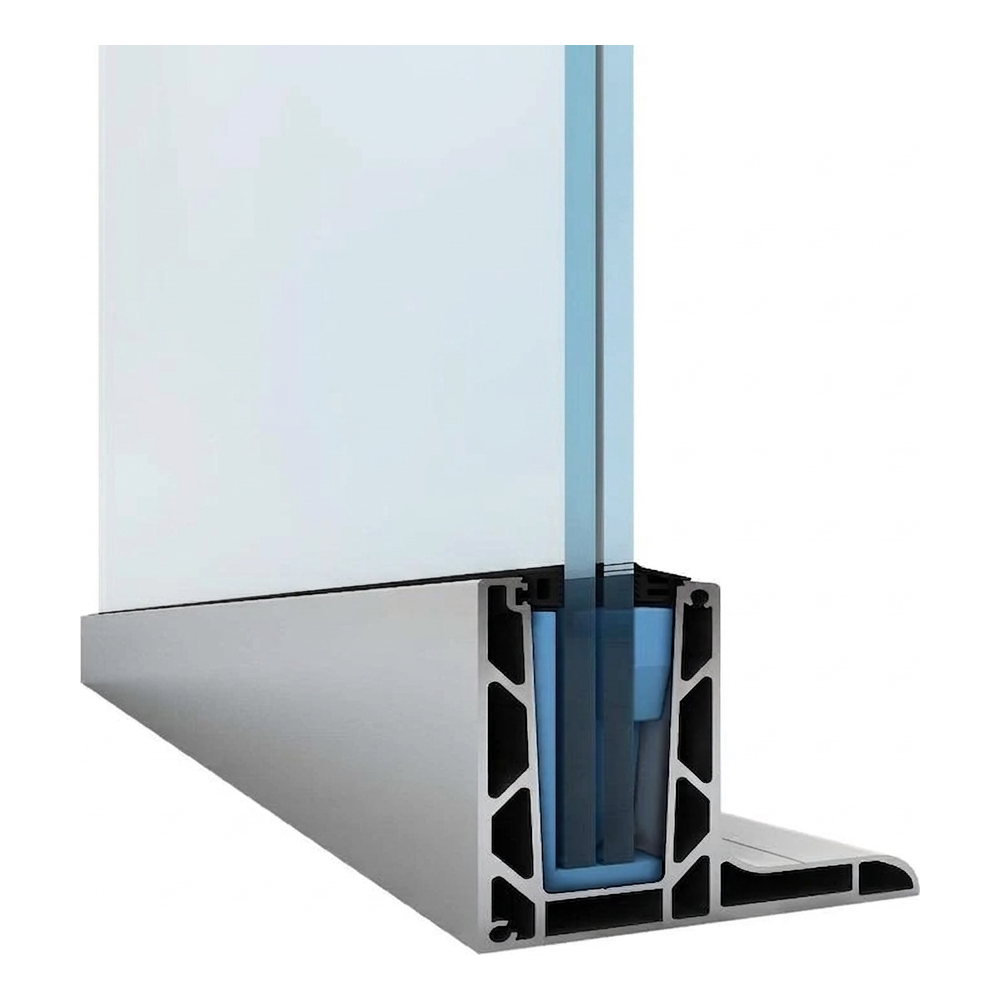

Διατομή του προφίλ Kozza KE 105 με γυαλί τοποθετημένο στο κανάλι στερέωσης
Διατομή του προφίλ Kozza KE 105 με γυαλί τοποθετημένο στο κανάλι στερέωσης

Το Kozza KE 105 είναι κοίλο προφίλ αλουμινίου τύπου L, σχεδιασμένο για την κατασκευή κιγκλιδωμάτων από γυαλί. Αναπτύχθηκε σύμφωνα με τις απαιτήσεις των αρχιτεκτόνων και ενδείκνυται τόσο για κατοικίες όσο και για μεγάλα εμπορικά κτίρια — ξενοδοχεία, εμπορικά κέντρα ή κτίρια γραφείων. Χάρη στη διαμήκη στερέωση από πάνω, το προφίλ τοποθετείται απευθείας στην άκρη της πλάκας οροφής ή του στηθαίου, δημιουργώντας μια μινιμαλιστική, σχεδόν αόρατη γραμμή στερέωσης του γυαλιού.

Το επίπεδο σύστημα σε συνδυασμό με ματ ανοδίωση εξασφαλίζει μοντέρνα, διακριτική αισθητική — το προφίλ δεν κυριαρχεί οπτικά και το τζάμι γίνεται το κύριο στοιχείο του κιγκλιδώματος. Το ευρύ εύρος πάχους γυαλιού από 12 έως 21,52 mm επιτρέπει την ευέλικτη επιλογή γυάλινων πάνελ ανάλογα με τις στατικές και σχεδιαστικές απαιτήσεις κάθε έργου.

Τεχνικά χαρακτηριστικά προφίλ

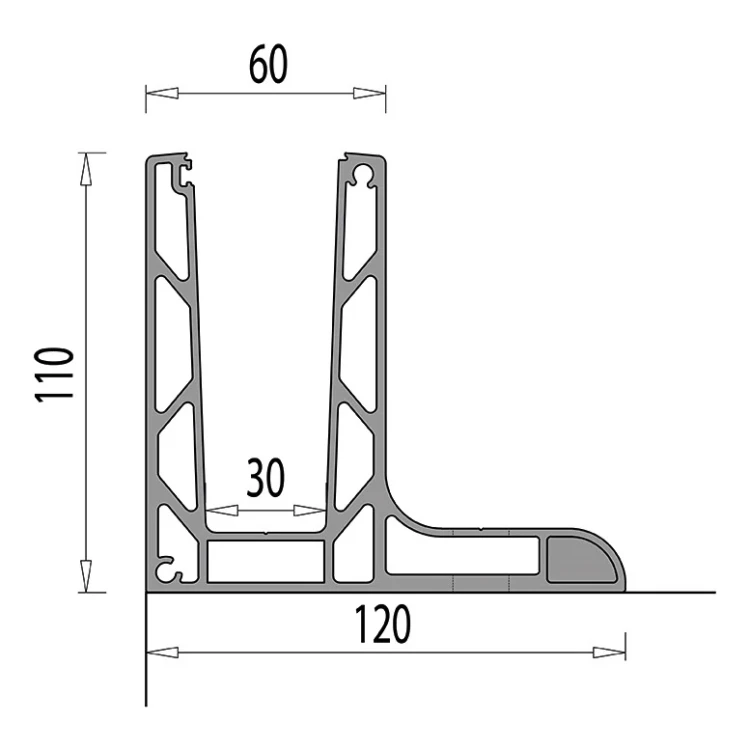

Τεχνικό σχέδιο διατομής του προφίλ KE 105 με διαστάσεις 110×120 mm
Τεχνικό σχέδιο διατομής του προφίλ KE 105 με διαστάσεις 110×120 mm
  • Μήκος προφίλ: 5000 mm
  • Ύψος προφίλ: 110 mm
  • Πλάτος βάσης: 120 mm
  • Πλάτος του πάνω μέρους του καναλιού για το γυαλί: 60 mm
  • Εσωτερικό πλάτος καναλιού: 30 mm
  • Εύρος πάχους γυαλιού: 12–21,52 mm
  • Στερέωση: διαμήκης από πάνω
  • Σύστημα: επίπεδο
  • Υλικό: κράμα αλουμινίου EN AW 6063
  • Φινίρισμα: ματ ανοδίωση
  • Βάρος: 30 kg
  • EAN: 5903313202466

Οπές στερέωσης

Τεχνικό σχέδιο διάταξης των οπών στερέωσης του προφίλ KE 105 σε μήκος 5000 mm
Τεχνικό σχέδιο διάταξης των οπών στερέωσης του προφίλ KE 105 σε μήκος 5000 mm

Το προφίλ διαθέτει 17 οπές στερέωσης κατανεμημένες σε όλο το μήκος. Οι διαμπερείς οπές έχουν διάμετρο Ø 12 mm και οι εσοχές — Ø 29 mm. Η απόσταση μεταξύ των αξόνων των οπών είναι 300 mm, με απόσταση από την άκρη 100 mm από κάθε άκρο του προφίλ. Αυτή η διάταξη εξασφαλίζει ομοιόμορφη κατανομή των φορτίων και γρήγορη τοποθέτηση με μηχανικά ή χημικά αγκύρια.

Συμβατότητα με γυαλί

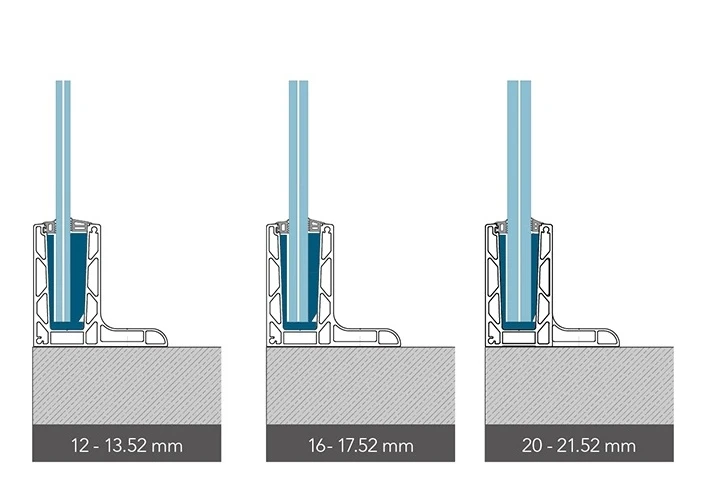

Παραλλαγές πάχους γυαλιού συμβατές με το προφίλ KE 105: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm
Παραλλαγές πάχους γυαλιού συμβατές με το προφίλ KE 105: 12–13.52 mm, 16–17.52 mm, 20–21.52 mm

Το προφίλ KE 105 συνεργάζεται με τρία εύρη πάχους γυαλιού, γεγονός που επιτρέπει την προσαρμογή σε διαφορετικές στατικές και σχεδιαστικές απαιτήσεις:

  • Γυαλί 12–13,52 mm — τυπικά πάνελ θερμικά κατεργασμένα (tempered) και laminated
  • Γυαλί 16–17,52 mm — laminated γυαλί ασφαλείας (π.χ. 2×8 mm + μεμβράνη PVB)
  • Γυαλί 20–21,52 mm — παχιά laminated πάνελ για εφαρμογές με αυξημένες απαιτήσεις αντοχής (π.χ. 2×10 mm + μεμβράνη PVB)

Τρόποι αγκύρωσης

Τρεις παραλλαγές αγκύρωσης του προφίλ KE 105 στη βάση με διαφορετικούς τύπους αγκυρίων
Τρεις παραλλαγές αγκύρωσης του προφίλ KE 105 στη βάση με διαφορετικούς τύπους αγκυρίων

Το σύστημα Kozza KE 105 προσφέρει ευελιξία στην επιλογή τρόπου αγκύρωσης. Ανάλογα με τη βάση και τις κατασκευαστικές απαιτήσεις, το προφίλ μπορεί να στερεωθεί με διαφορετικούς τύπους αγκυρίων — μηχανικά ή χημικά. Η εικόνα παρουσιάζει τρεις παραλλαγές εγκατάστασης του προφίλ σε σκυρόδεμα, ώστε ο τεχνικός να επιλέξει την ιδανική λύση για τον εκάστοτε τύπο κατασκευής.

Αντοχή σε φορτία — αποτελέσματα δοκιμών

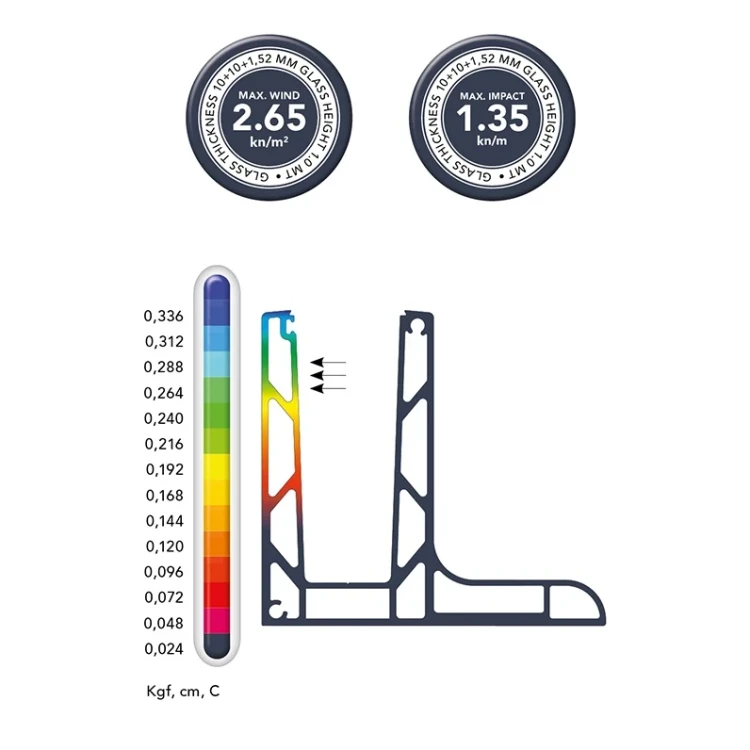

Infographic με τα αποτελέσματα φορτίων του προφίλ KE 105 — μέγ. άνεμος 2.65 kN/m², μέγ. κρούση 1.35 kN/m, ανάλυση μετατοπίσεων
Infographic με τα αποτελέσματα φορτίων του προφίλ KE 105 — μέγ. άνεμος 2.65 kN/m², μέγ. κρούση 1.35 kN/m, ανάλυση μετατοπίσεων

Το προφίλ KE 105 με laminated γυαλί 10+10+1,52 mm και ύψος 1,0 m επιτυγχάνει μέγιστο φορτίο ανέμου 2,65 kN/m² και μέγιστη αντοχή σε κρούση 1,35 kN/m. Η αριθμητική ανάλυση (FEM) επιβεβαιώνει ελάχιστες τιμές μετατοπίσεων ακόμη και υπό ακραία οριζόντια φορτία κάτω από 500 kg (5000 N) ανά μέτρο μήκους της βάσης του προφίλ.

Μέγιστα φορτία της σειράς KE ανάλογα με το πάχος και το ύψος του γυαλιού

Μέγιστα φορτία ανέμου και κρούσης για τη σειρά KE

Σειρά KEΓυαλί 12-13.52 mmΓυαλί 16-17.52 mmΓυαλί 20-21.52 mm
Γυαλί ύψους 1.0 mΓυαλί ύψους 1.2 mΓυαλί ύψους 1.0 mΓυαλί ύψους 1.2 mΓυαλί ύψους 1.0 mΓυαλί ύψους 1.2 m
Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)Μέγ. άνεμος (kN/m²)Μέγ. κρούση (kN/m)
KE 1002,450,851,200,503,001,502,601,103,001,502,701,50
KE 1052,450,851,200,502,651,352,401,102,651,352,401,35
KE 1202,450,851,200,502,101,001,901,002,101,001,901,00

Υλοποιήσεις και εφαρμογές

Το προφίλ Kozza KE 105 είναι ιδανικό για την τοποθέτηση γυάλινων κιγκλιδωμάτων σε μπαλκόνια, βεράντες, κλιμακοστάσια και στηθαία. Το σύστημα GLASSMOVE εξασφαλίζει αισθητική και ασφαλή στερέωση των τζαμιών, δημιουργώντας το εφέ «αόρατου» κιγκλιδώματος, μιας από τις πλέον περιζήτητες λύσεις στη σύγχρονη αρχιτεκτονική κατοικιών και εμπορικών κτιρίων.

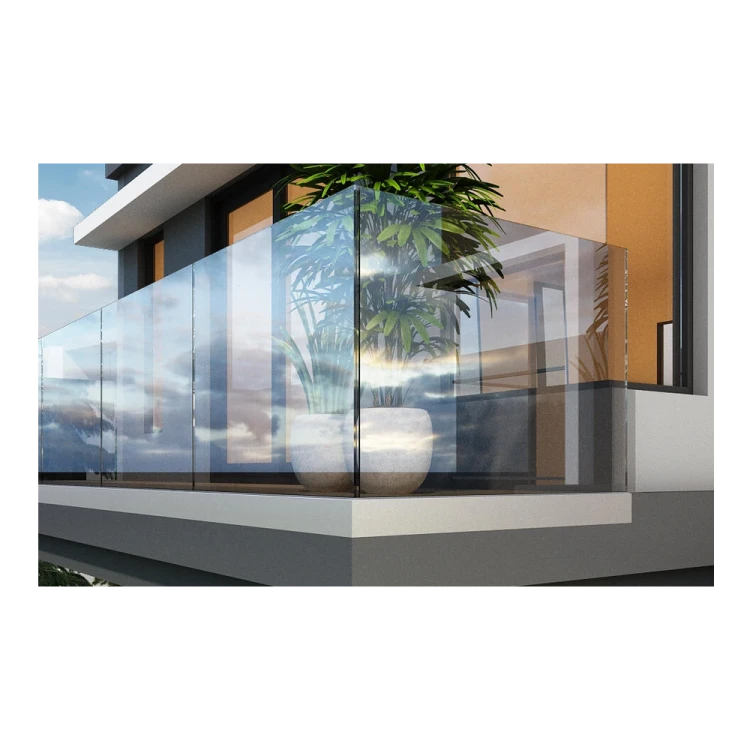

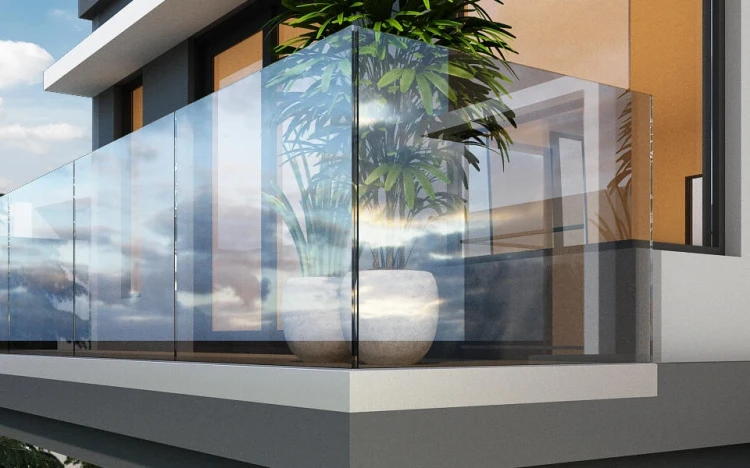

Κιγκλίδωμα εξ ολοκλήρου από γυαλί σε μπαλκόνι σύγχρονου κτιρίου — υλοποίηση με προφίλ Kozza KE
Κιγκλίδωμα εξ ολοκλήρου από γυαλί σε μπαλκόνι σύγχρονου κτιρίου — υλοποίηση με προφίλ Kozza KE

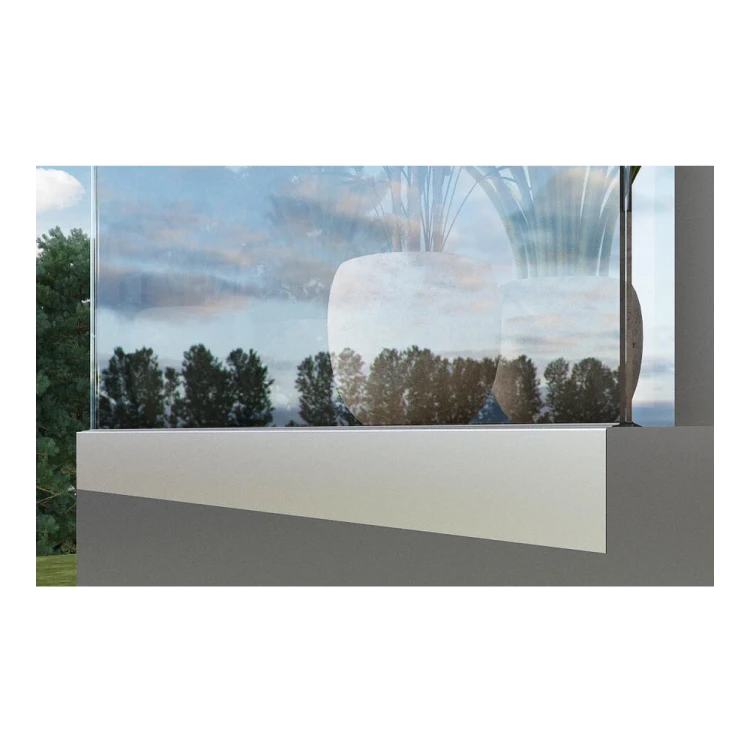

Κοντινή λήψη προφίλ αλουμινίου τοποθετημένου κάτω από γυάλινο κιγκλίδωμα μπαλκονιού με κάλυμμα
Κοντινή λήψη προφίλ αλουμινίου τοποθετημένου κάτω από γυάλινο κιγκλίδωμα μπαλκονιού με κάλυμμα

Τοποθέτηση βήμα προς βήμα

Η διαδικασία εγκατάστασης του προφίλ KE 105 περιλαμβάνει τρία στάδια. Στο στάδιο 1 προετοιμάζεται η βάση, ανοίγονται οι οπές στερέωσης και αγκυρώνεται το βασικό προφίλ, και στη συνέχεια τοποθετούνται τα στεγανωτικά. Στο στάδιο 2 το γυαλί τοποθετείται στο κανάλι του προφίλ και ασφαλίζεται με σφήνες απόστασης. Στο στάδιο 3 σφίγγονται οι βίδες πίεσης και τοποθετείται το κάλυμμα (μάσκα), ώστε να προκύψει ένα έτοιμο, αισθητικά άρτιο κιγκλίδωμα. Η όλη τοποθέτηση δεν απαιτεί συγκόλληση ούτε εξειδικευμένο εξοπλισμό — αρκούν τα τυπικά εργαλεία εγκατάστασης.

Οδηγίες τοποθέτησης του προφίλ Kozza KE 105 — 12 βήματα σε τρία στάδια
Οδηγίες τοποθέτησης του προφίλ Kozza KE 105 — 12 βήματα σε τρία στάδια
