Kozza KE 120 – προφίλ U για γυάλινες μπαλκονόπορτες 5000 mm, πλευρική στήριξη
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
Kozza KE 120 – προφίλ αλουμινίου U για κιγκλιδώματα ολογυάλινα 5000 mm, πλευρική στερέωση

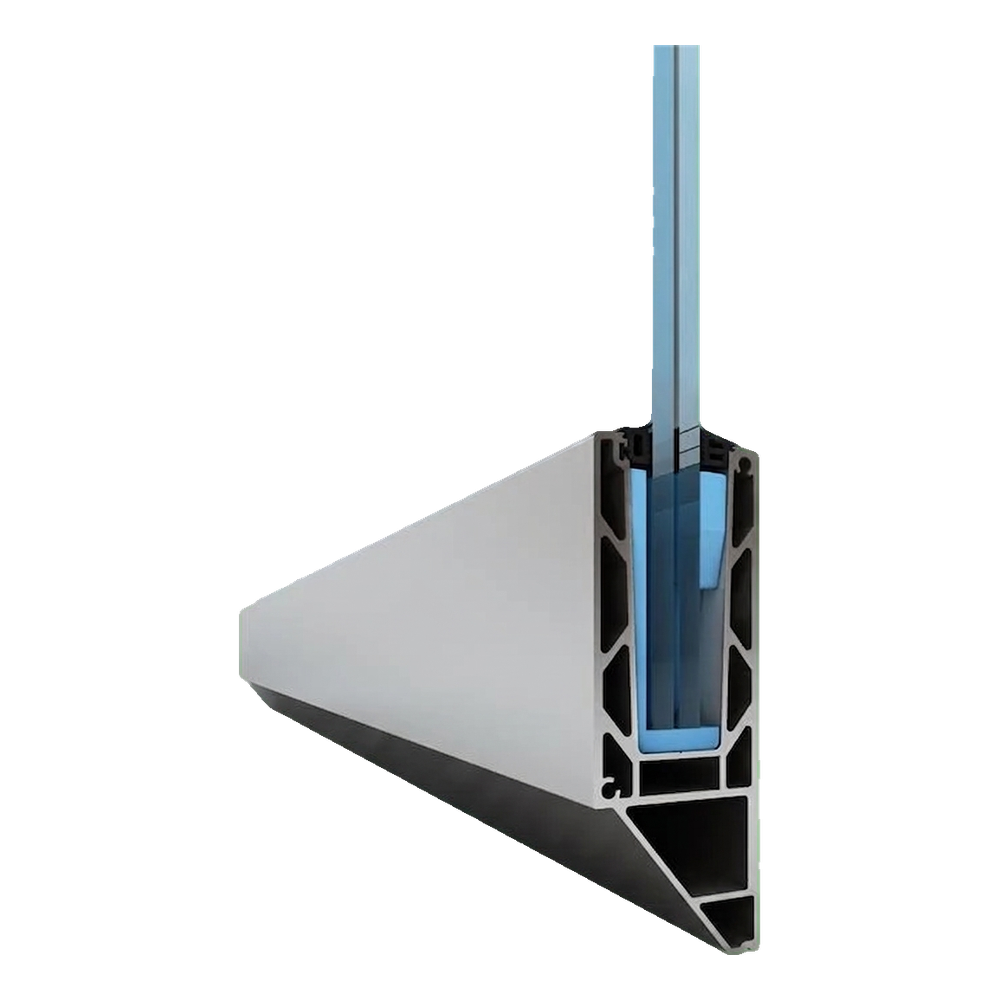

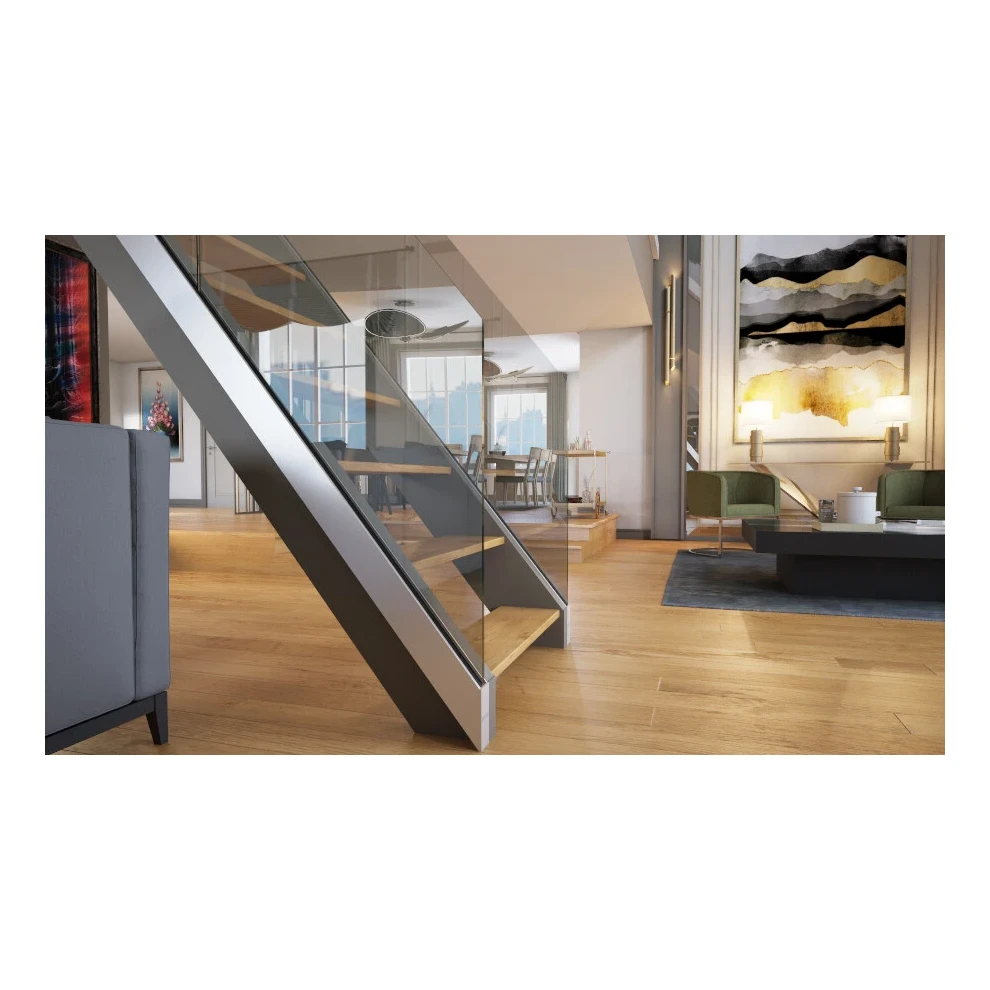

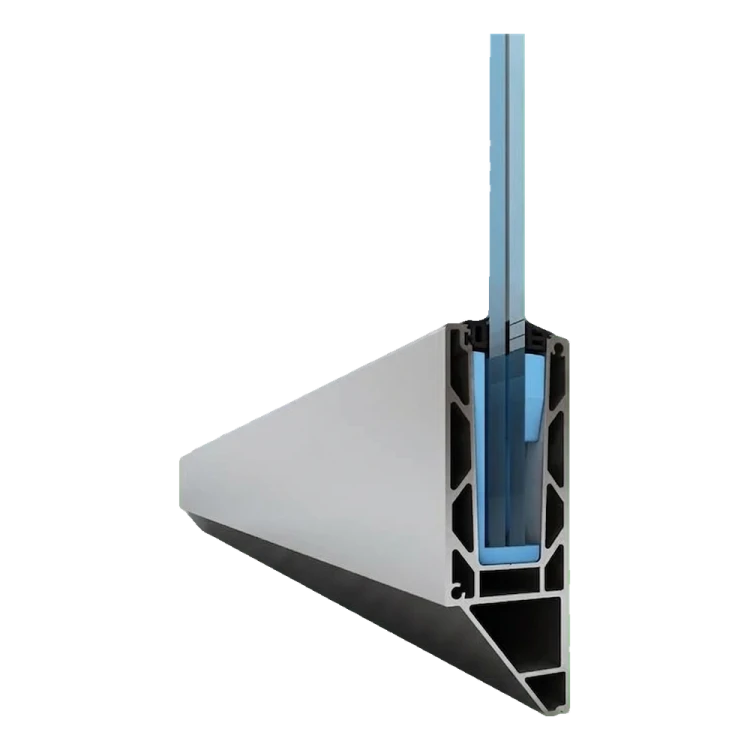

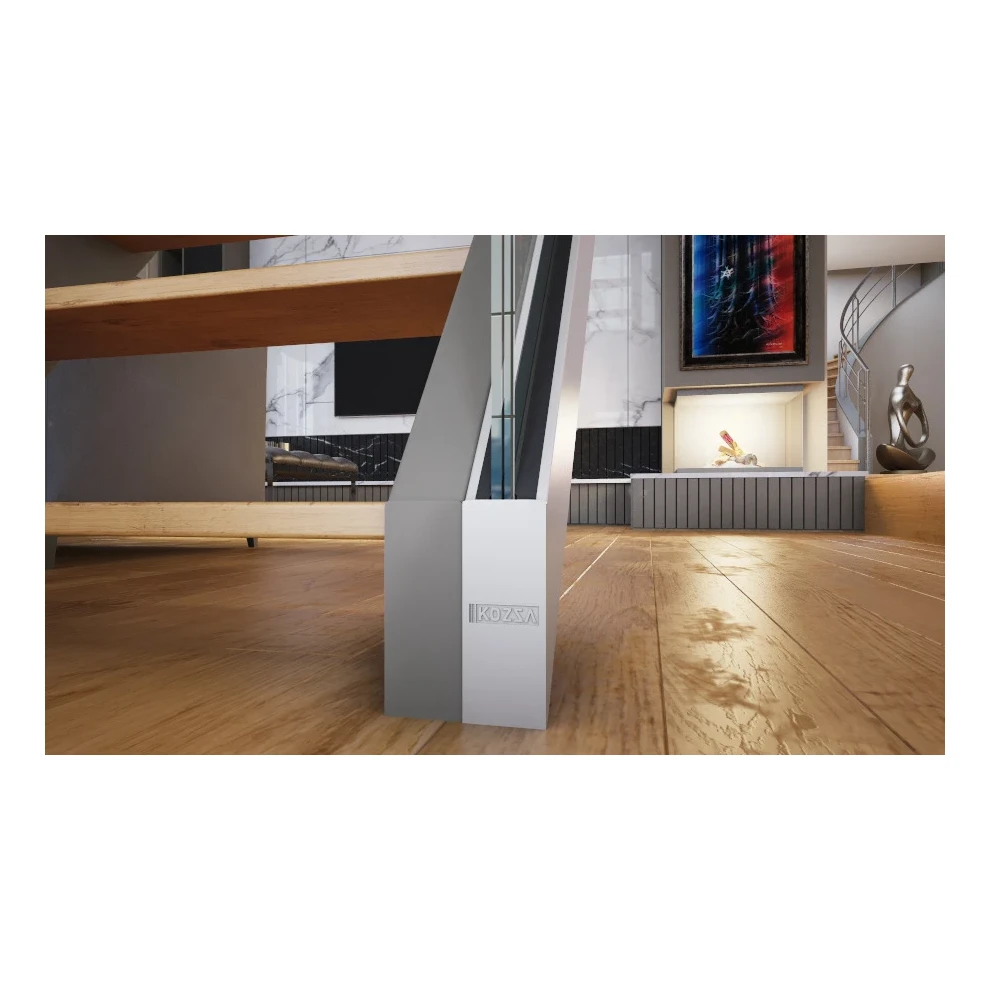

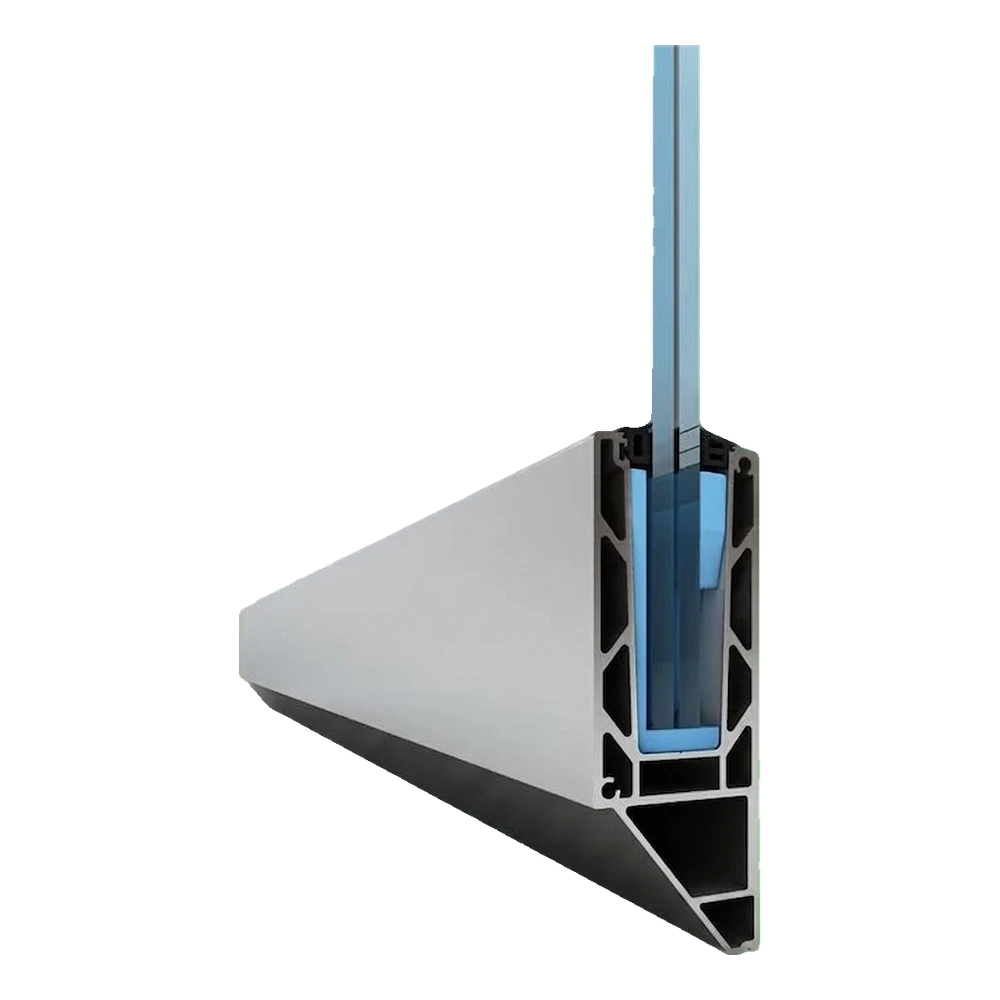

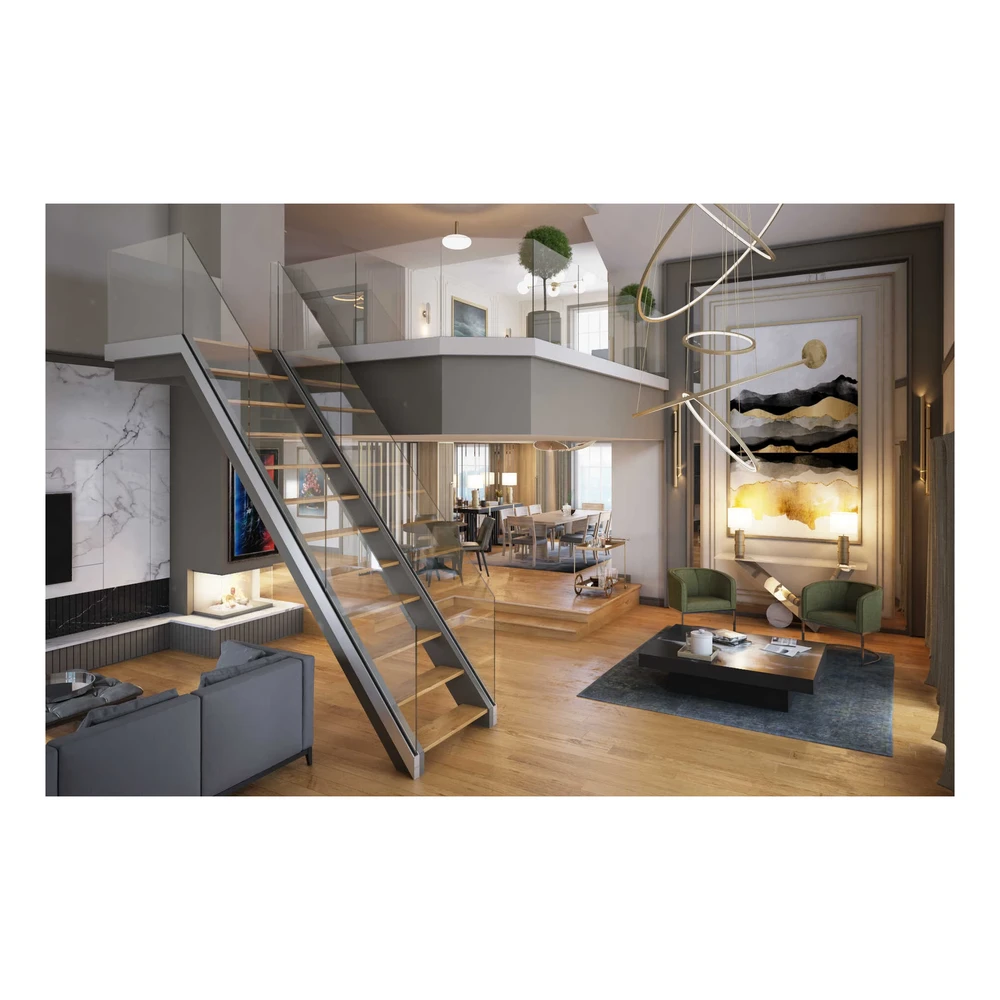

Το προφίλ U θαλάμου για ολογυάλινα κιγκλιδώματα Kozza KE 120 είναι μια επαγγελματική λύση για πλευρική τοποθέτηση γυάλινων φύλλων, σχεδιασμένη σε συνεργασία με αρχιτέκτονες. Χάρη στο επίπεδο σύστημα με ματ ανοδίωση το προφίλ εξασφαλίζει μινιμαλιστική, κομψή εμφάνιση ιδανική τόσο για οικιακούς χώρους (σκάλες, πατάρια, βεράντες), όσο και για εμπορικά κτίρια — ξενοδοχεία, γραφεία ή εμπορικά κέντρα.
Το προφίλ KE 120 μήκους 5000 mm υποστηρίζει ευρύ φάσμα παχών γυαλιού — από 12 mm έως 21,52 mm — επιτρέποντας τη χρήση τόσο απλών σκληρυμένων φύλλων όσο και πολυστρωματικού στρωτού γυαλιού (VSG/ESG). Το μέγιστο ύψος του γυάλινου φύλλου είναι 120 cm, χάρη στο οποίο το σύστημα επαληθεύεται στις περισσότερες συνήθεις εφαρμογές κιγκλιδωμάτων.
Βασικά χαρακτηριστικά του προφίλ
- Σειρά: KE 120
- Τύπος προφίλ: U-θαλάμου για ολογυάλινα κιγκλιδώματα
- Στερέωση: πλευρική (σε τοίχο ή φέρουσα κατασκευή)
- Σύστημα: επίπεδο
- Φινίρισμα: ματ ανοδίωση
- Υλικό: κράμα αλουμινίου EN AW 6063
- Εύρος πάχους γυαλιού: 12–21,52 mm

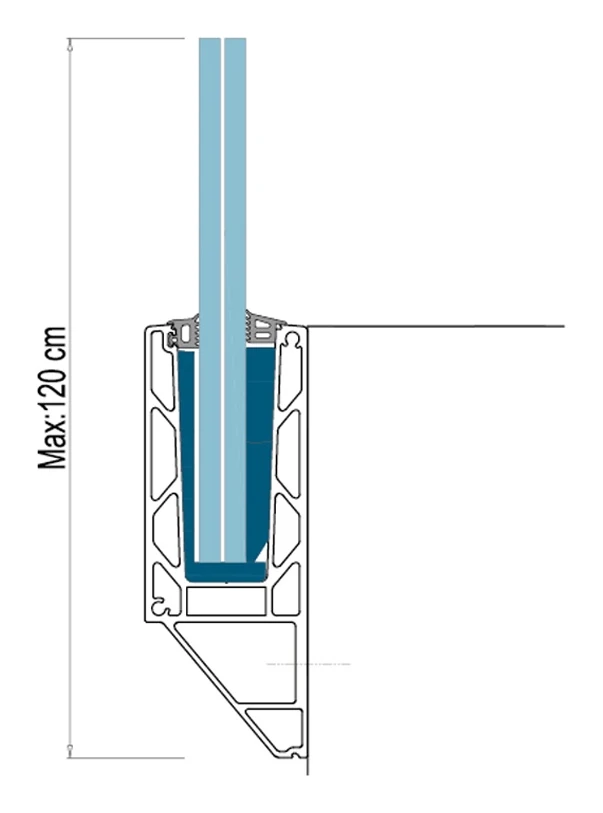

- Μέγιστο ύψος γυαλιού: 120 cm
- Μήκος προφίλ: 5000 mm
- Βάρος: 28 kg
Η πολυμορφία πάχους γυαλιού είναι ένα από τα μεγαλύτερα πλεονεκτήματα του προφίλ KE 120. Το σύστημα υποστηρίζει τρία εύρη: 12–13,52 mm, 16–17,52 mm και 20–21,52 mm. Η προσαρμογή γίνεται με εξειδικευμένα στοιχεία απόστασης, τα οποία κεντράρουν και σταθεροποιούν με ακρίβεια το γυάλινο φύλλο στο θάλαμο του προφίλ. Χάρη σε αυτό ένας τύπος προφίλ καλύπτει τις ανάγκες διαφορετικών έργων — από ελαφρά εσωτερικά κιγκλιδώματα έως ανθεκτικά εξωτερικά κιγκλιδώματα με παχύ στρωτό γυαλί.

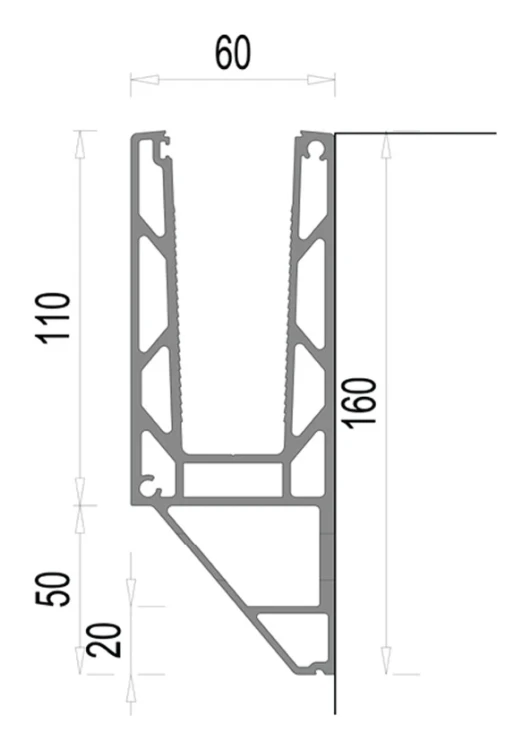

Διαστάσεις τομής προφίλ
- Συνολικό ύψος προφίλ: 160 mm
- Ύψος μπροστινού τοιχώματος (εγκοπή για γυαλί): 110 mm
- Ύψος κάτω στηρικτικού μέρους: 50 mm
- Ύψος κάτω ακμής μπροστινής: 20 mm
- Πλάτος προφίλ (πάνω): 60 mm
Σχήμα οπών στερέωσης

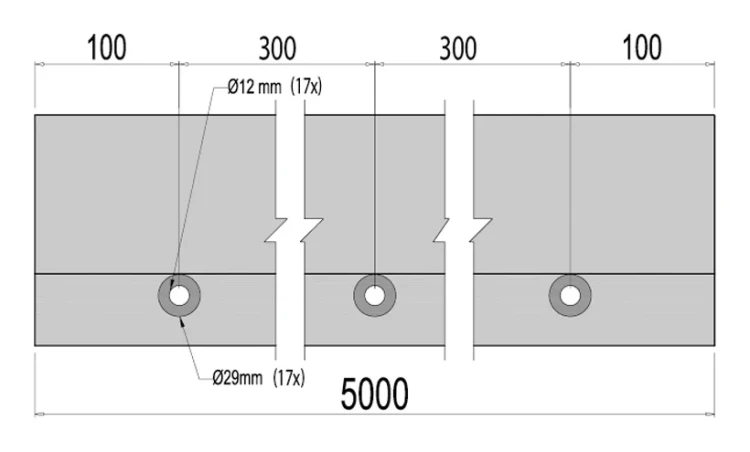

Το προφίλ διαθέτει εργοστασιακά κατασκευασμένες 17 οπές στερέωσης κατανεμημένες ομοιόμορφα σε όλο το μήκος των 5000 mm. Το διάστημα των οπών είναι 300 mm, και η απόσταση από την ακμή του προφίλ προς τον άξονα της πρώτης και τελευταίας οπής — 100 mm. Κάθε οπή έχει διάμετρο Ø12 mm με εσοχή Ø29 mm, επιτρέποντας τη στερέωση με βίδες με κωνική κεφαλή. Η ακριβής διάταξη των οπών επιταχύνει σημαντικά την εγκατάσταση — δεν χρειάζεται τρύπημα επί τόπου.
Παραλλαγές πάχους γυαλιού

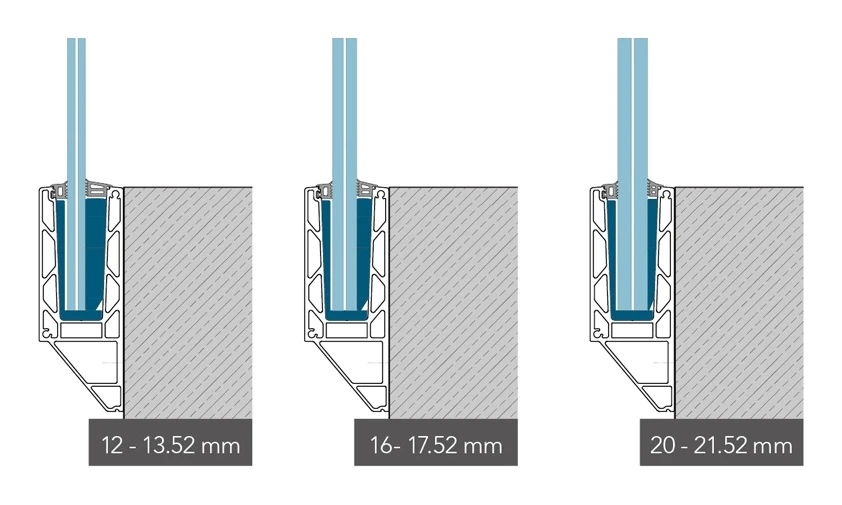

Το προφίλ KE 120 είναι συμβατό με τρία εύρη πάχους γυαλιού. Η επιλογή του κατάλληλου στοιχείου απόστασης επιτρέπει γρήγορη προσαρμογή στο συγκεκριμένο έργο — χωρίς την ανάγκη παραγγελίας άλλου προφίλ.
Αντοχή και ανθεκτικότητα στα φορτία

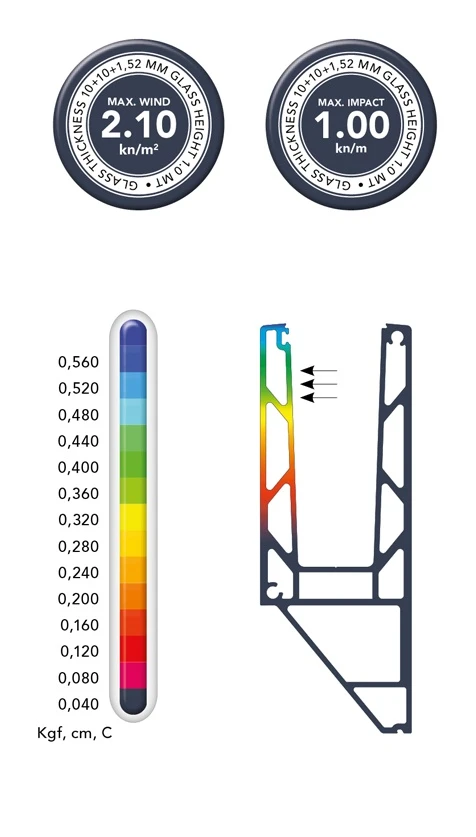

Το προφίλ KE 120 έχει δοκιμαστεί ως προς τα φορτία ανέμου και κρούσης. Για γυαλί πάχους 10+10+1,52 mm και ύψους 1,0 m το μέγιστο φορτίο ανέμου είναι 2,10 kN/m², και η μέγιστη δύναμη κρούσης — 1,00 kN/m. Τα αποτελέσματα μετατόπισης δίνονται για προφίλ μήκους βάσης 1 m κάτω από οριζόντιο φορτίο κάτω από 500 kg (5000 N), από τη βάση έως το υψηλότερο σημείο του προφίλ.
Πίνακας φορτίων για σειρά KE
| Σειρά KE | Γυαλί 12–13,52 mm | Γυαλί 16–17,52 mm | Γυαλί 20–21,52 mm | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Γυαλί ύψους 1,0 m | Γυαλί ύψους 1,2 m | Γυαλί ύψους 1,0 m | Γυαλί ύψους 1,2 m | Γυαλί ύψους 1,0 m | Γυαλί ύψους 1,2 m | |||||||
| Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | Μέγ. άνεμος (kN/m²) | Μέγ. κρούση (kN/m) | |
| KE 100 | 2,45 | 0,85 | ||||||||||
Τεχνικά δεδομένα
| Τύπος εξαρτήματος | Προφίλ U |
| Υλικό | Αλουμίνιο |
