Locinox σετ επιτοίχιας στήριξης για αυτόματο μηχανισμό επαναφοράς Interio – γαλβανισμένος εν θερμώ χάλυβας

Σετ στερέωσης στον τοίχο του αυτόματου μηχανισμού επαναφοράς Interio της μάρκας Locinox — ένα πλήρες πακέτο τοποθέτησης που επιτρέπει τη μόνιμη αγκύρωση των μεντεσέδων αυτόματης επαναφοράς απευθείας σε τοιχοδομικό ή μπετόν στύλο. Το σετ εξαλείφει την ανάγκη συγκόλλησης, επιτρέποντας γρήγορη και αξιόπιστη τοποθέτηση σε περιφράξεις με πλήρωση ανάμεσα σε τοιχοδομικούς στύλους.

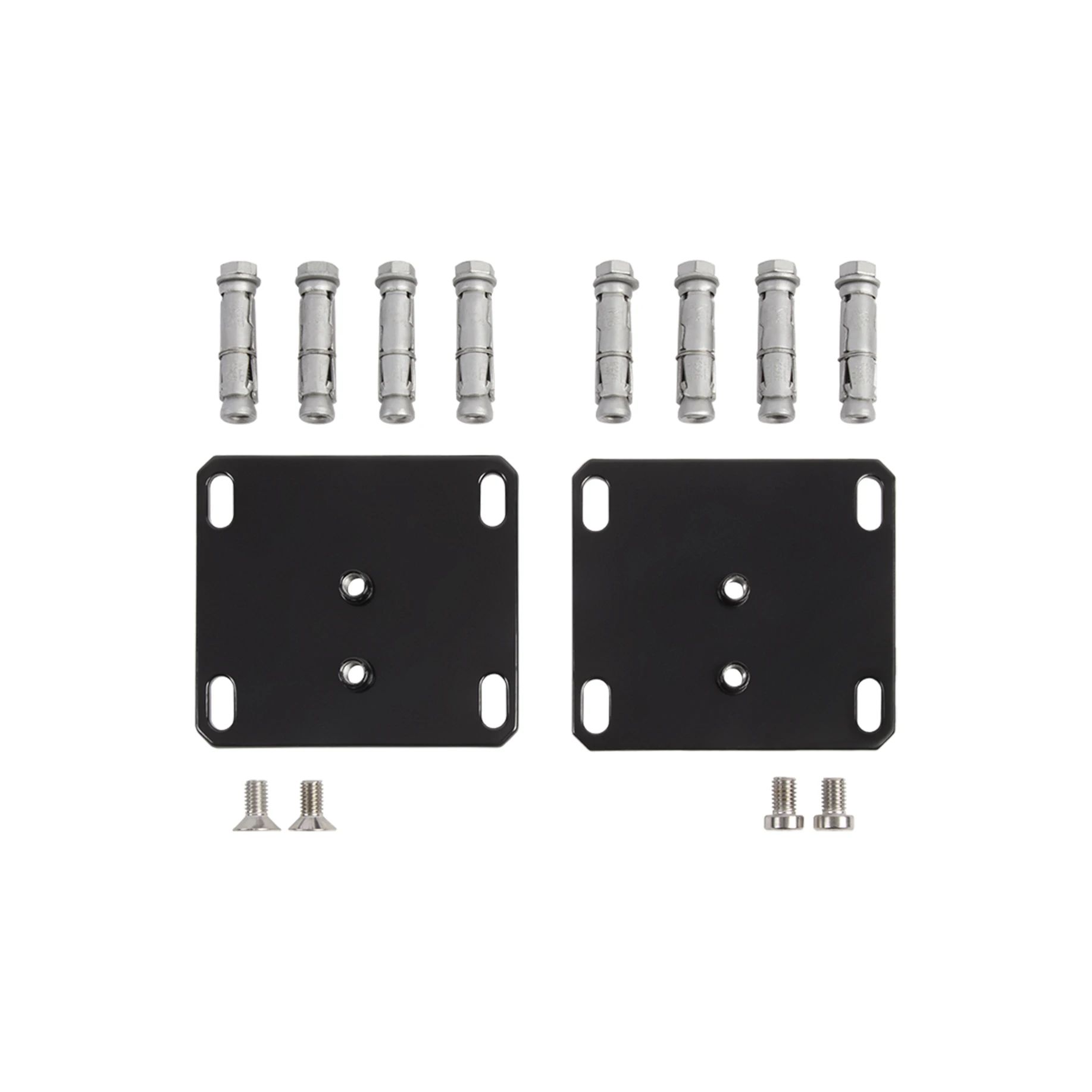

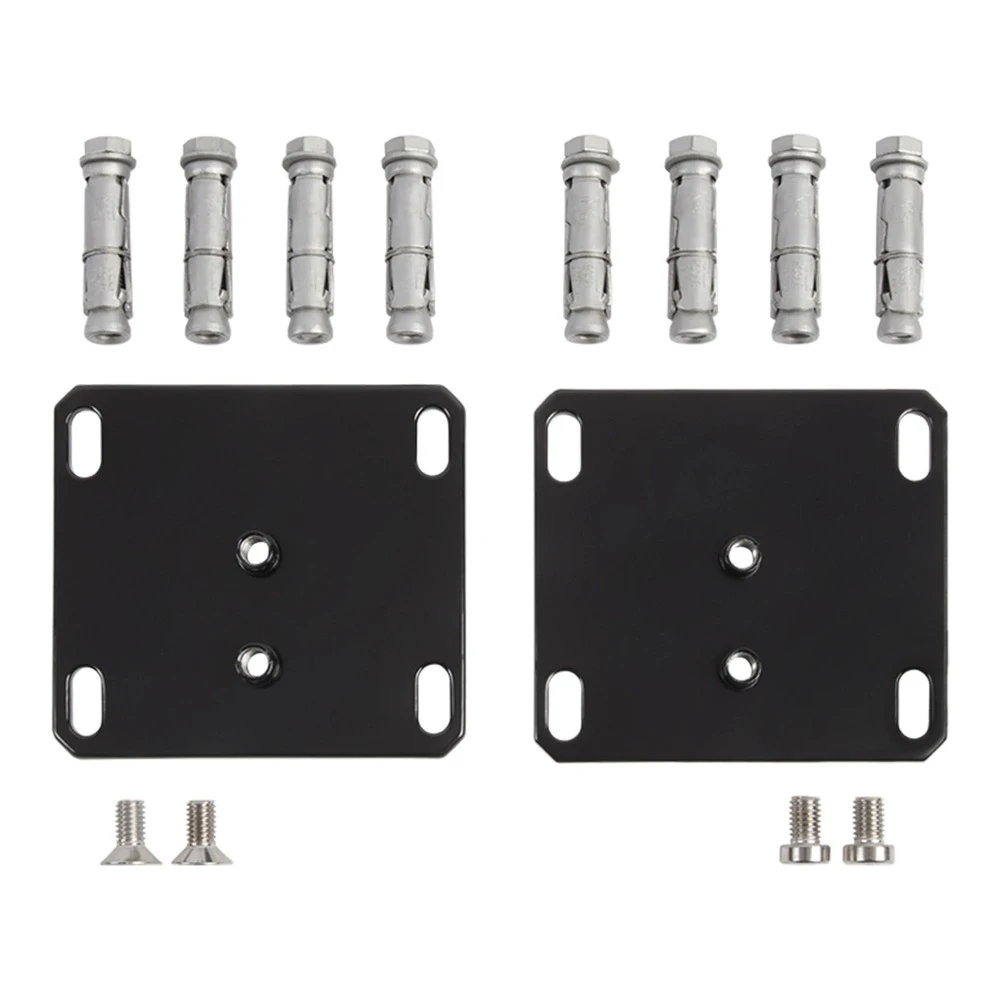

Το σετ περιλαμβάνει δύο ατσάλινες πλάκες στήριξης με μαύρη επικάλυψη, οκτώ ούπα διαστολής για αγκύρωση σε μπετόν ή τοιχοδομικό υπόστρωμα και τέσσερις κωνικές βίδες (δύο ανά πλάκα) για τη στερέωση του αυτόματου μηχανισμού επαναφοράς. Κάθε πλάκα διαθέτει τέσσερις επιμήκεις οπές για τα ούπα διαστολής και δύο σπειρωτές οπές για τις βίδες στερέωσης του μεντεσέ. Χάρη στις επιμήκεις οπές, ο τεχνικός έχει δυνατότητα ρύθμισης της θέσης της πλάκας, κάτι που διευκολύνει την ακριβή τοποθέτηση του μεντεσέ ακόμη και σε περίπτωση μικρών ανακριβειών του τοίχου.

Περιεχόμενο σετ

Διαστάσεις και σχήμα τοποθέτησης

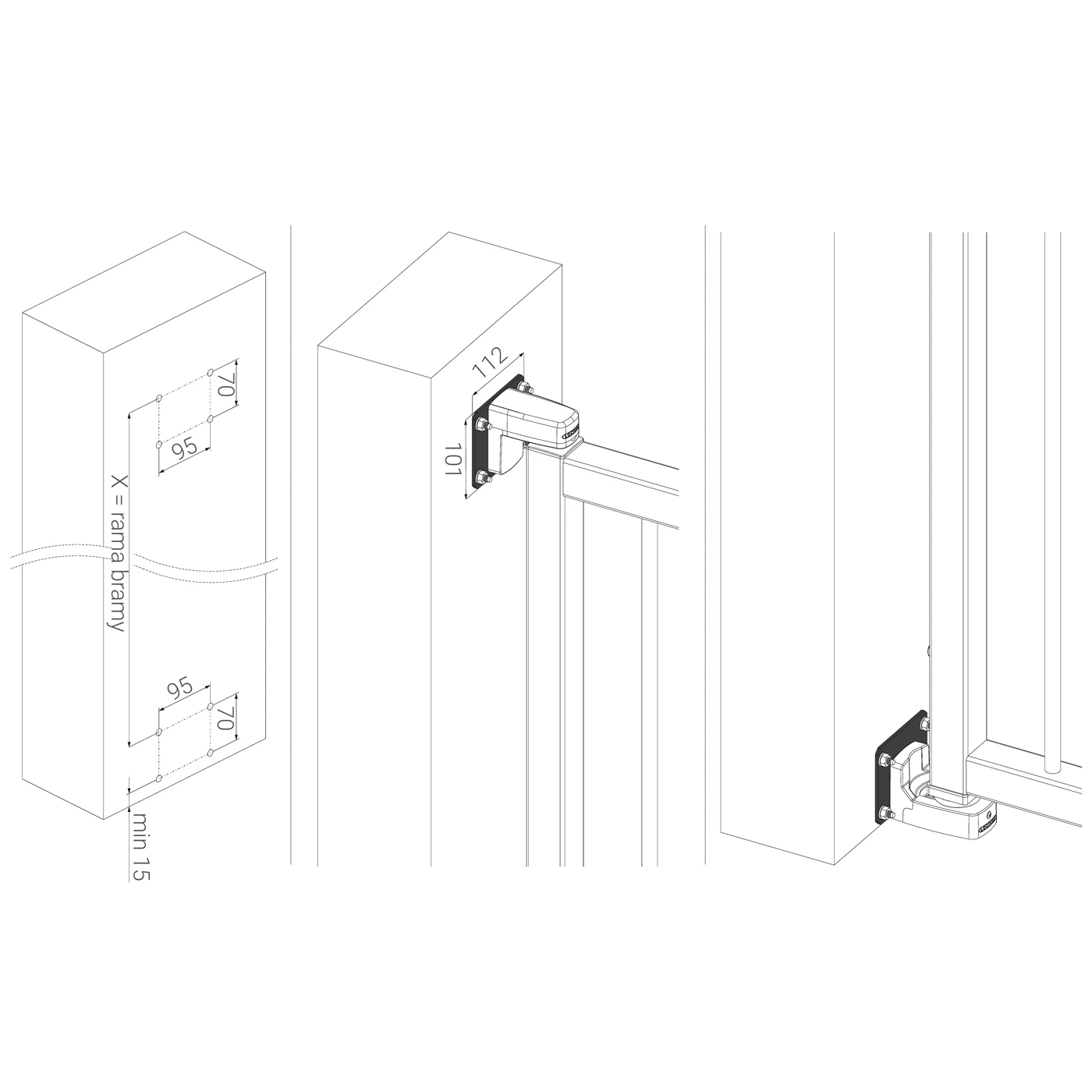

Και οι δύο πλάκες τοποθετούνται στον στύλο περίφραξης — πάνω και κάτω — σε απόσταση που αντιστοιχεί στο πλαίσιο της πύλης (διάσταση X). Το σχέδιο τοποθέτησης δείχνει απόσταση οπών 95 × 70 mm, που επιτρέπει την ακριβή προετοιμασία των σημείων διάτρησης. Μετά την αγκύρωση των πλακών στον στύλο, αρκεί να βιδώσετε τους μεντεσέδες του αυτόματου μηχανισμού επαναφοράς Interio με τις παρεχόμενες κωνικές βίδες.

Χρήση και συμβατότητα

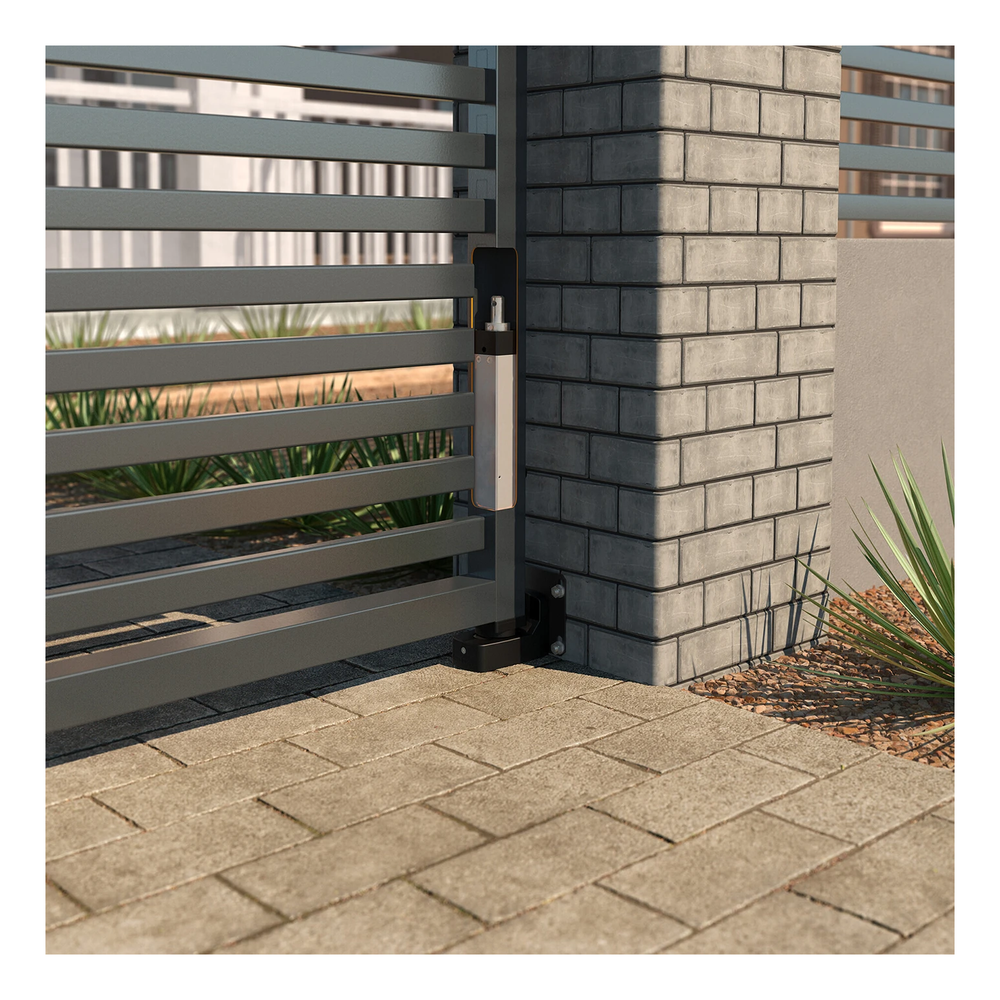

Το σετ προορίζεται για την τοποθέτηση αυτόματων μηχανισμών επαναφοράς Locinox Interio σε τοιχοδομικούς, μπετόν ή τούβλινους στύλους. Είναι ιδανικό για εφαρμογές όπου η πύλη ή η καγκελόπορτα είναι τοποθετημένη ανάμεσα σε τοιχοδομικούς στύλους και δεν υπάρχει δυνατότητα άμεσης στερέωσης των μεντεσέδων σε χαλύβδινο προφίλ. Λύση ιδιαίτερα χρήσιμη για εταιρείες εγκατάστασης που υλοποιούν περιφράξεις με πάνελ παλισάδας, σανίδες ή οριζόντιες λεπίδες σε στύλους από κεραμικό τούβλο ή μπετονόλιθους.

Τεχνικά χαρακτηριστικά
