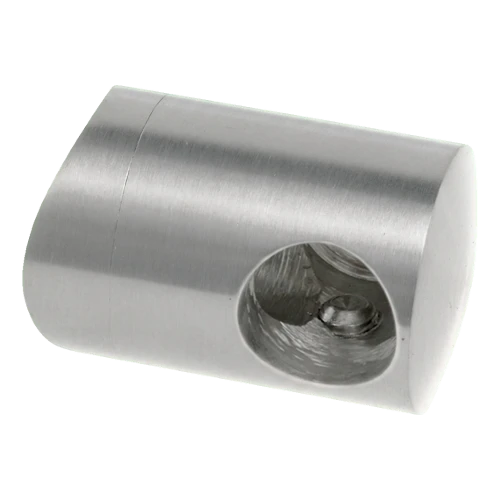

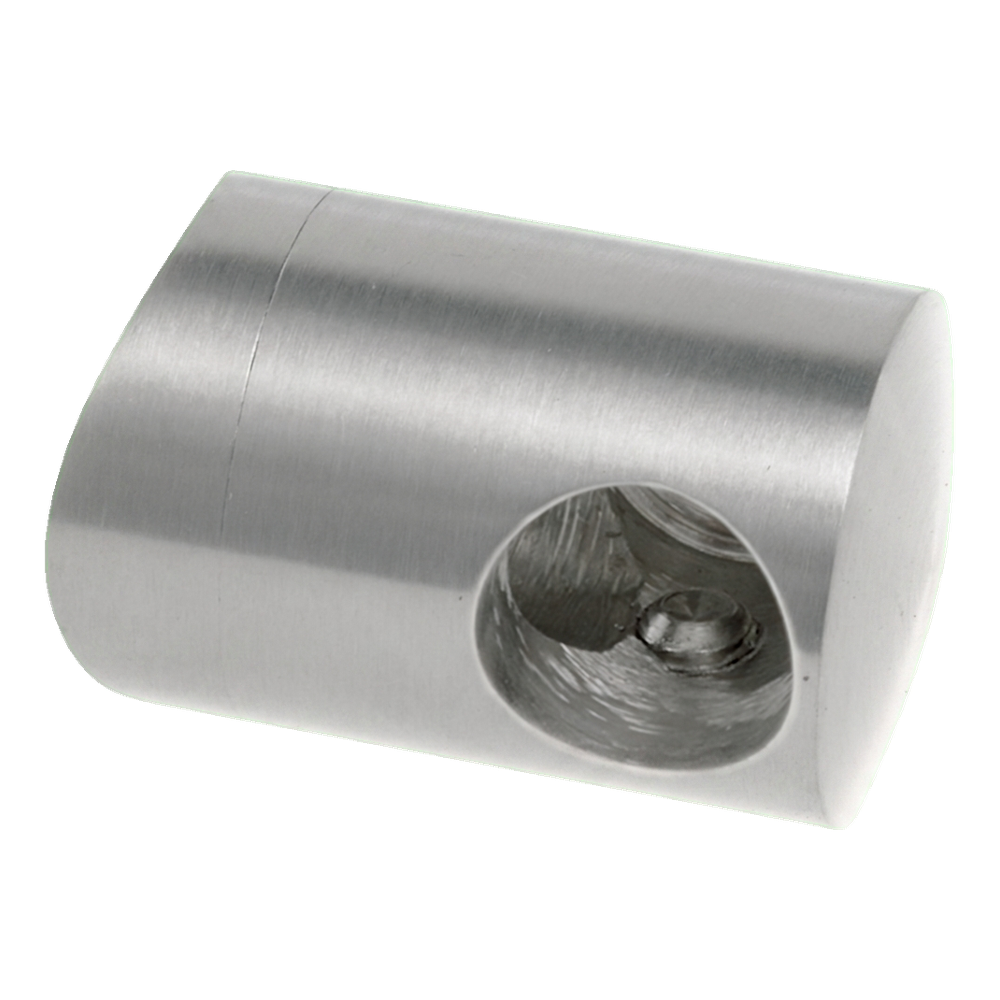

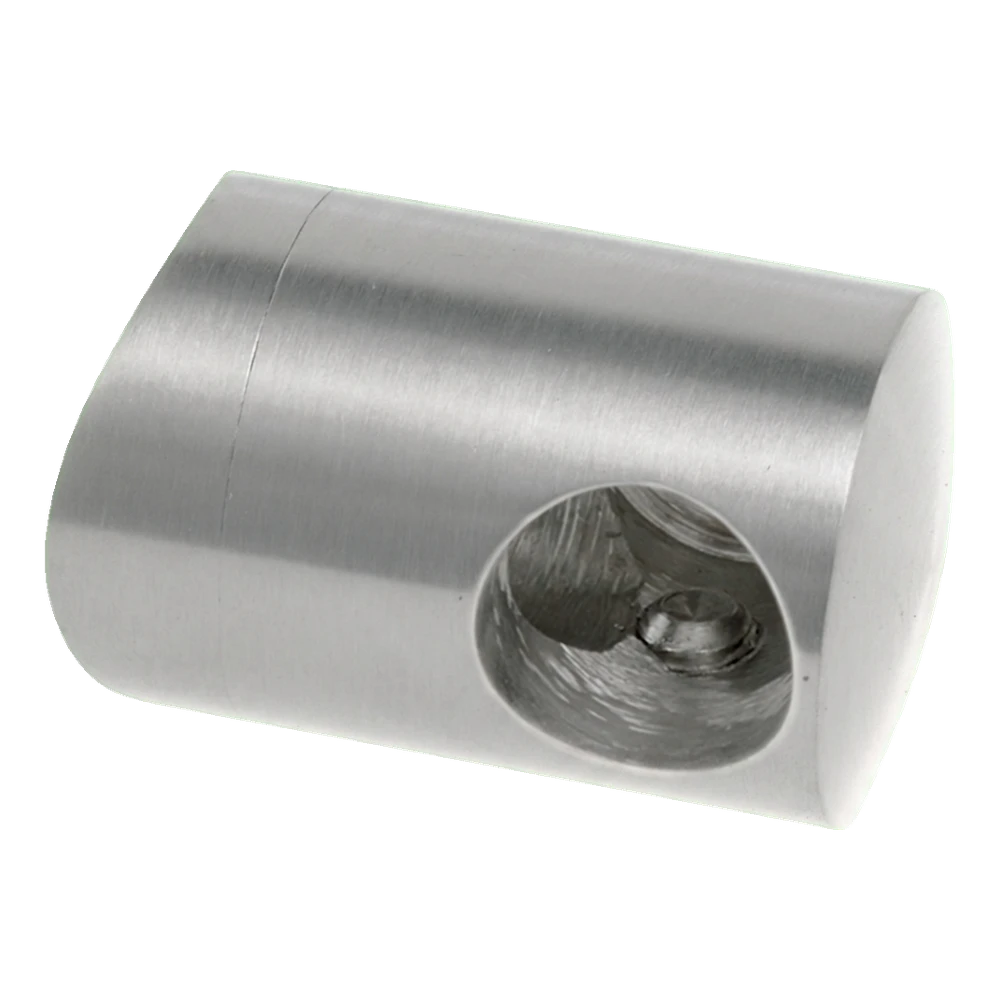

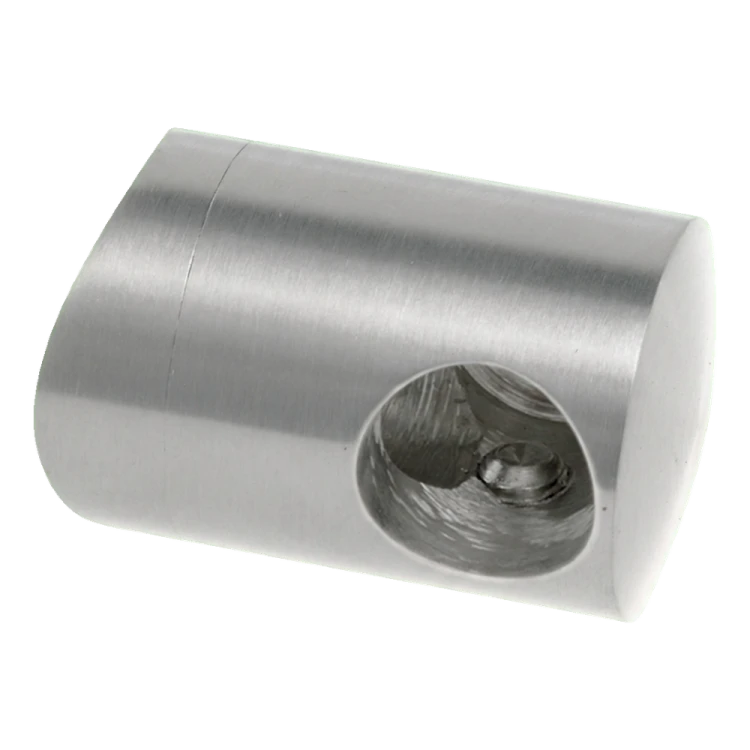

PSG αριστερή τερματική λαβή για ράβδο φ12 mm σε σωλήνα 42,4 mm – ανοξείδωτος χάλυβας AISI 304 γυαλιστερό
Αφήστε αξιολόγηση για το προϊόν
Αριστερή τερματική λαβή PSG για ράβδο φ12 mm σε σωλήνα 42,4 mm. Ανοξείδωτος χάλυβας AISI 304 γυαλιστερό. Εξωτερική διάμετρος σώματος 22 mm, απόσταση άξονα οπής από βάση 20 mm. Οπή συναρμολόγησης ø 6,5 mm. Βάρος 0,055 kg.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 000-991
Χαρακτηριστικά προϊόντος
[PIM] uchwyty-do-wypelnien #131
- Υλικό AISI 304
- Επιφάνεια Γυαλιστερό
- Σύστημα στήριξης 42,4 mm
- Πλήρωση (ράβδος / συρματόσχοινο) Στρογγυλή ράβδος Ø 12 mm
- Τύπος στηρίγματος Ακραίος αριστερός
Περιγραφή
PSG αριστερή τερματική λαβή για ράβδο φ12 mm σε σωλήνα 42,4 mm – ανοξείδωτος χάλυβας AISI 304 γυαλιστερό
Αριστερή τερματική (εκκίνησης) λαβή για ράβδο διαμέτρου 12 mm, προορισμένη για συναρμολόγηση σε σωλήνα διαμέτρου 42,4 mm. Στοιχείο κατασκευασμένο από ανοξείδωτο χάλυβα AISI 304 σε γυαλιστερό φινίρισμα (στιλβωμένο) — εξασφαλίζει αισθητική, ανθεκτική εμφάνιση κιγκλιδώματος και αντοχή στη διάβρωση σε εξωτερικές και εσωτερικές συνθήκες.
Η λαβή εκτελεί ρόλο στερέωσης εκκίνησης ή τερματισμού γεμίσματος ράβδων σε ανοξείδωτα κιγκλιδώματα. Τα αριστερά και δεξιά στοιχεία συναρμολογούνται σε ζεύγη στο επίπεδο της κατασκευής, δίνοντας δυσκαμψία και σταθερότητα σε ολόκληρο το γέμισμα. Η διαμορφωμένη σέλα ταιριάζει τέλεια στην καμπυλότητα του φέροντος σωλήνα 42,4 mm, γεγονός που μειώνει τον χρόνο συναρμολόγησης και εξαλείφει την ανάγκη για πρόσθετη επεξεργασία στο εργοτάξιο.

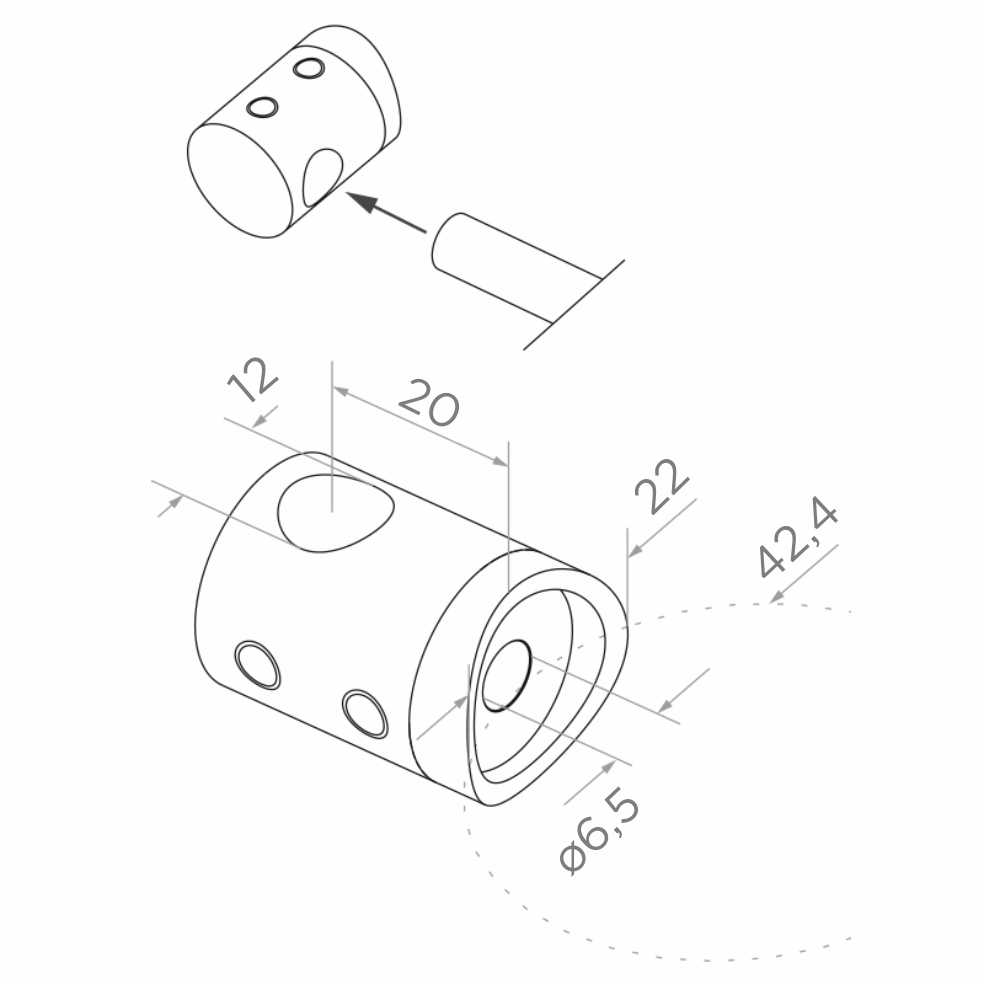

Διαστάσεις και τεχνικά δεδομένα
- Τύπος: αριστερή τερματική λαβή (εκκίνησης)
- Διάμετρος οπής για ράβδο: ø 12 mm
- Εξωτερική διάμετρος σώματος: 22 mm
- Απόσταση άξονα οπής από βάση: 20 mm
- Διάμετρος σωλήνα συναρμολόγησης: 42,4 mm
- Διάμετρος οπής συναρμολόγησης (για βίδα): ø 6,5 mm
- Υλικό: ανοξείδωτος χάλυβας AISI 304
- Φινίρισμα επιφάνειας: γυαλιστερό (στιλβωμένο)
- Βάρος: 0,055 kg
- EAN: 5901289671323
Εφαρμογή
Η λαβή προορίζεται για συναρμολόγηση γεμισμάτων ράβδων σε ανοξείδωτα κιγκλιδώματα βασισμένα στο σύστημα σωλήνα 42,4 mm. Χρησιμοποιούμενη σε ζεύγη (αριστερή + δεξιά) εξασφαλίζει σίγουρη στερέωση ράβδων φ12 mm στο επίπεδο του κιγκλιδώματος. Δύο πλευρικές οπές για βίδες σύσφιγξης επιτρέπουν τη μόνιμη ασφάλιση της ράβδου μέσα στη λαβή, ενώ η κεντρική οπή συναρμολόγησης ø 6,5 mm επιτρέπει τη σύνδεση του στοιχείου στον στύλο με διαμπερή βίδα.
Η στιλβωμένη επιφάνεια από χάλυβα AISI 304 εγγυάται υψηλή αντοχή στις ατμοσφαιρικές συνθήκες και αρμονική εφαρμογή με τα υπόλοιπα στοιχεία συστημάτων κιγκλιδωμάτων από ανοξείδωτο χάλυβα.
