PSG οδηγός ράγα σιδηροδοκός χάλυβα για συρόμενες πύλες 80×80 mm – 7000 mm
Αφήστε αξιολόγηση για το προϊόν

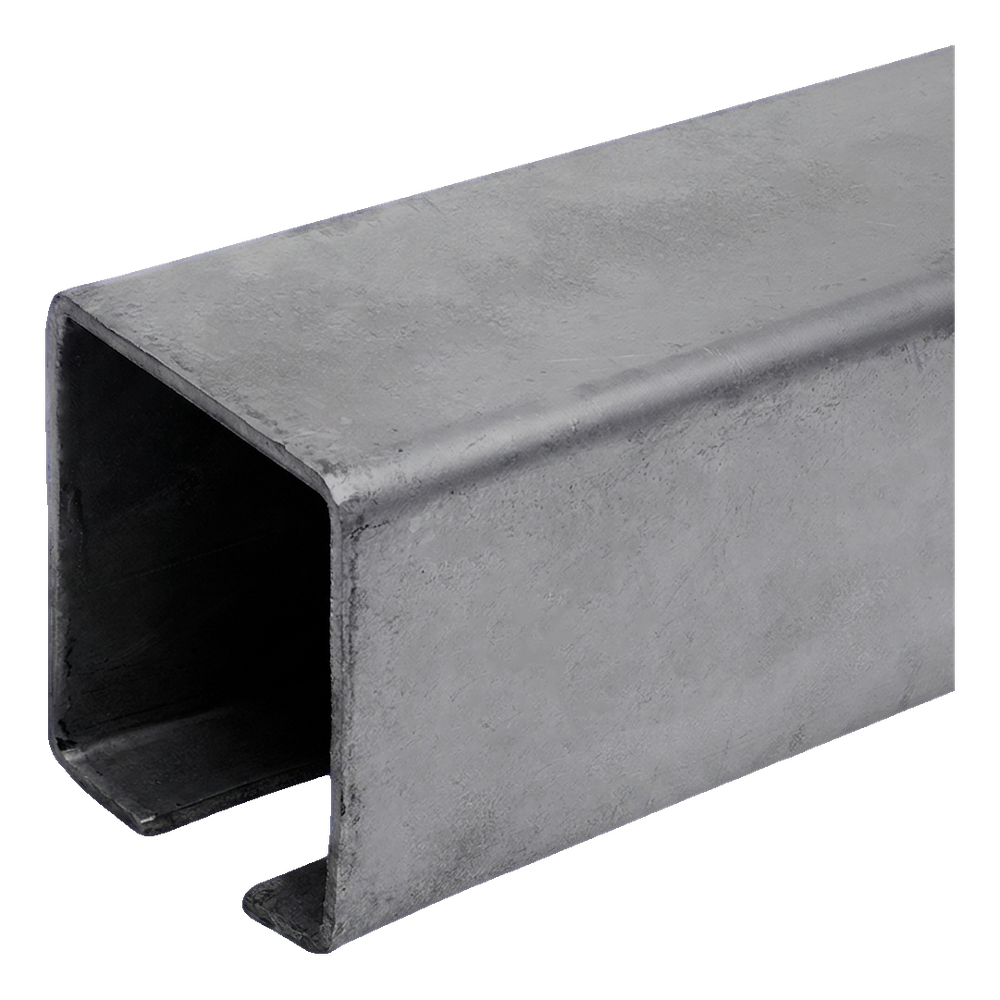

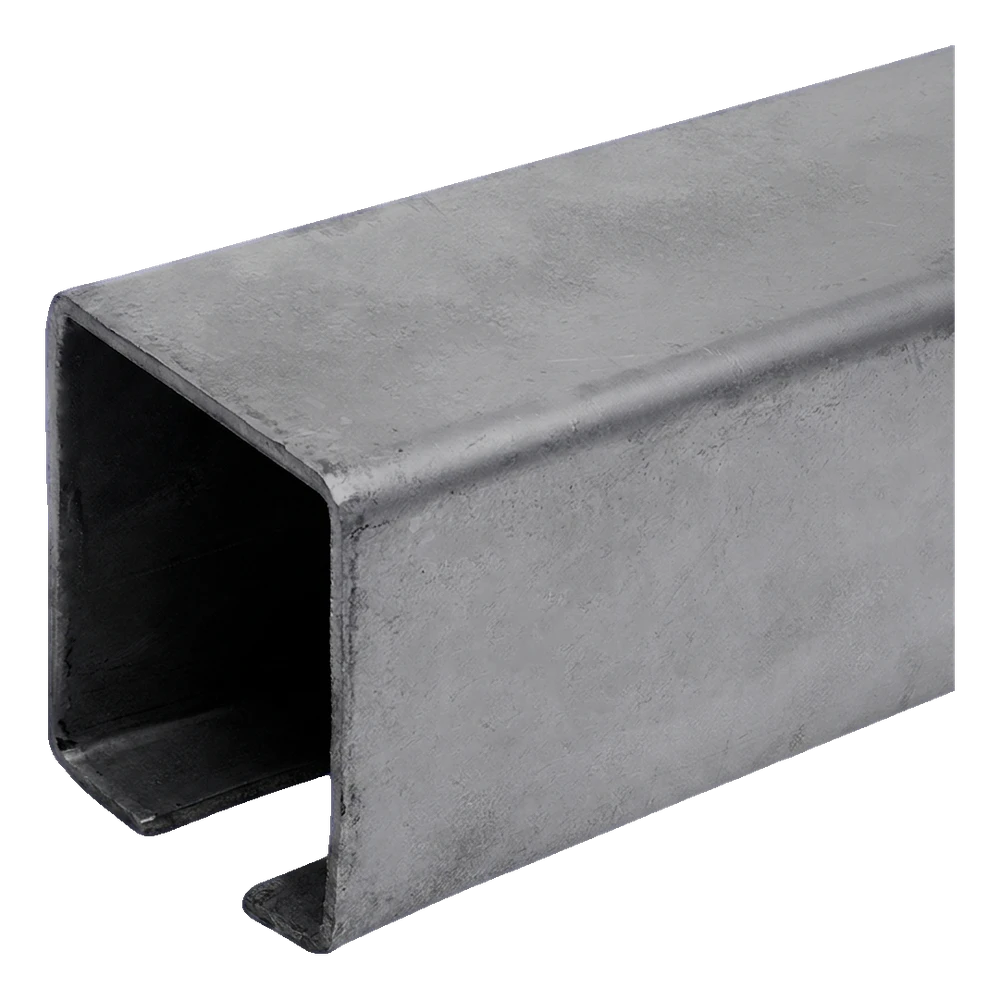

Οδηγός ράγα σιδηροδοκός PSG από χάλυβα, 80×80 mm, μήκος 7000 mm. Πάχος τοιχώματος 5 mm, σχισμή 27,5 mm. Βάρος 67,42 kg. Για συρόμενες αυτοφερόμενες πύλες. Προφίλ ημικλειστό.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 001-294
Χαρακτηριστικά προϊόντος
[PIM] szyny-jezdne #115
- Υλικό Χάλυβας
Περιγραφή
Προφίλ C 80 × 80 mm με πάχος τοιχώματος 5 mm και σχισμή 27,5 mm, μήκος 7000 mm – φέρον στοιχείο του φύλλου αυτοφερόμενης συρόμενης πόρτας
Σχετικά με το προϊόν
Η ράγα αποτελεί το φέρον προφίλ του φύλλου αυτοφερόμενης συρόμενης πόρτας. Συγκολλάται στον σκελετό του φύλλου και στο εσωτερικό της λειτουργούν τα φορεία κύλισης, τα οποία στερεώνονται στη θεμελίωση.

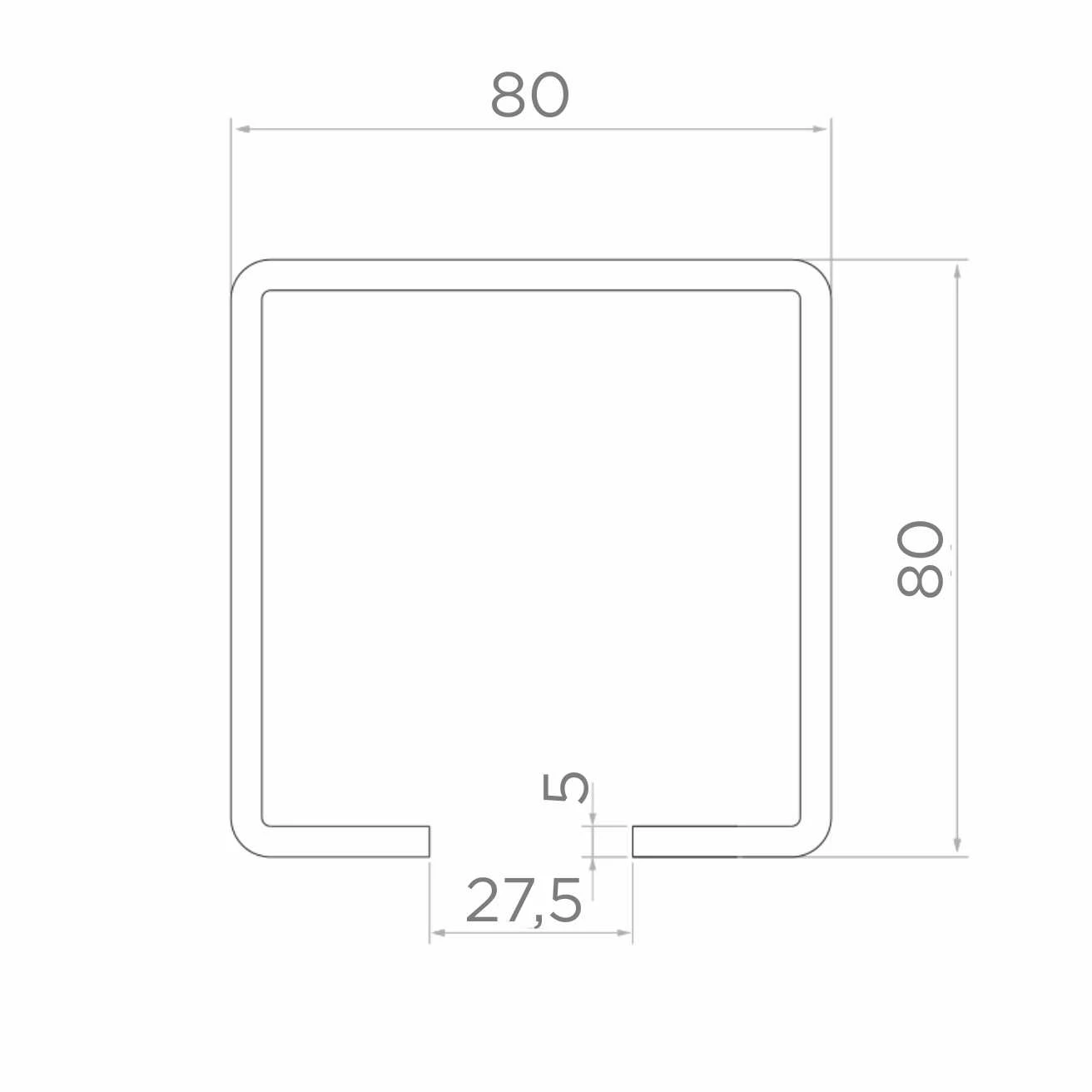

Η διατομή έχει εξωτερικές διαστάσεις a × h ίσες με 80 × 80 mm και πάχος τοιχώματος s ίσο με 5 mm. Στο κάτω τοίχωμα υπάρχει σχισμή 27,5 mm, μέσα από την οποία περνούν οι βάσεις των φορείων. Το μήκος L του προφίλ είναι 7000 mm· οι διαστάσεις προέρχονται από το σχέδιο του κατασκευαστή.
Το προφίλ είναι από χάλυβα χωρίς επίστρωση, επομένως μετά την κατασκευή του φύλλου πρέπει να προστατευτεί από τη διάβρωση. Η μάζα ανά τεμάχιο είναι 67,42 kg.
Επιλογή και τοποθέτηση
- ✓Επιλέξτε φορεία κύλισης κατάλληλα για το προφίλ 80 × 80 mm – το προφίλ και τα φορεία πρέπει να αντιστοιχούν στο ίδιο μέγεθος συστήματος.
- ✓Κόψτε το προφίλ στο απαιτούμενο μήκος και συγκολλήστε το στον σκελετό του φύλλου με τη σχισμή προς τα κάτω· η σχισμή 27,5 mm καθοδηγεί τα φορεία.
- ✓Μετά τη συγκόλληση, προστατέψτε τον χάλυβα από τη διάβρωση και κλείστε τα άκρα του προφίλ με τάπα άκρου με ράουλο.
Σημαντικό
Η επιτρεπόμενη μάζα και το επιτρεπόμενο μήκος του φύλλου καθορίζονται από το σετ φορείων και όχι από το ίδιο το προφίλ. Ελέγξτε τα χαρακτηριστικά των φορείων πριν επιλέξετε το προφίλ.
