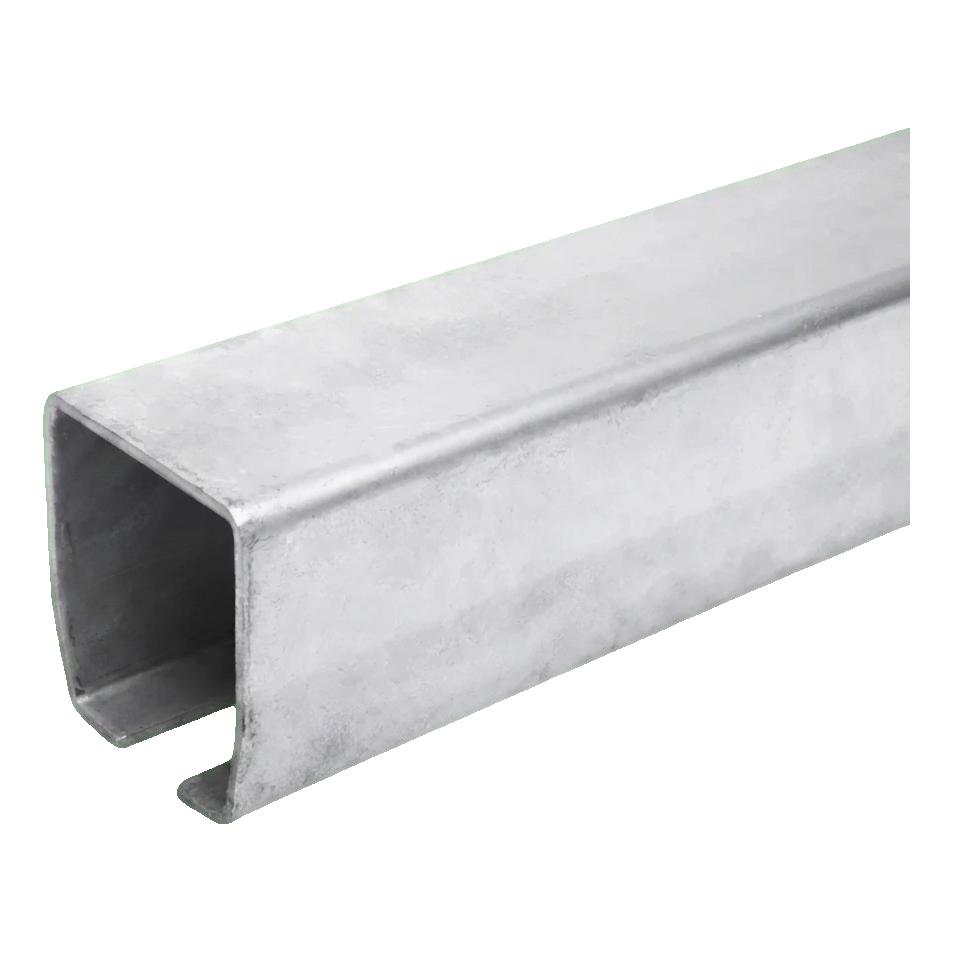

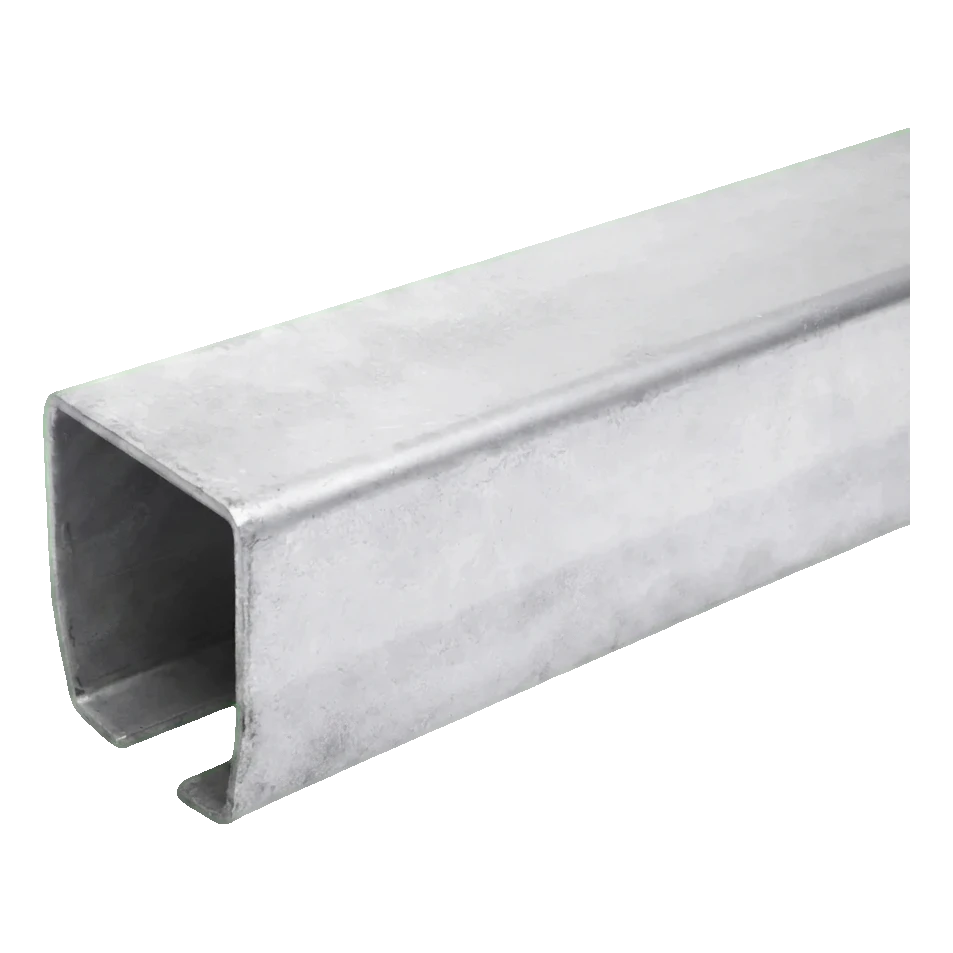

PSG ράγα κίνησης για συρόμενη πύλη – δοκός 140×140×6 mm, μήκος 6 m, γαλβάνισμα εν θερμώ

Προφίλ C 140 × 140 mm με πάχος τοιχώματος 6 mm και σχισμή 38 mm, μήκος 6000 mm, γαλβάνισμα εν θερμώ – φέρον στοιχείο του φύλλου αυτοφερόμενης συρόμενης πόρτας

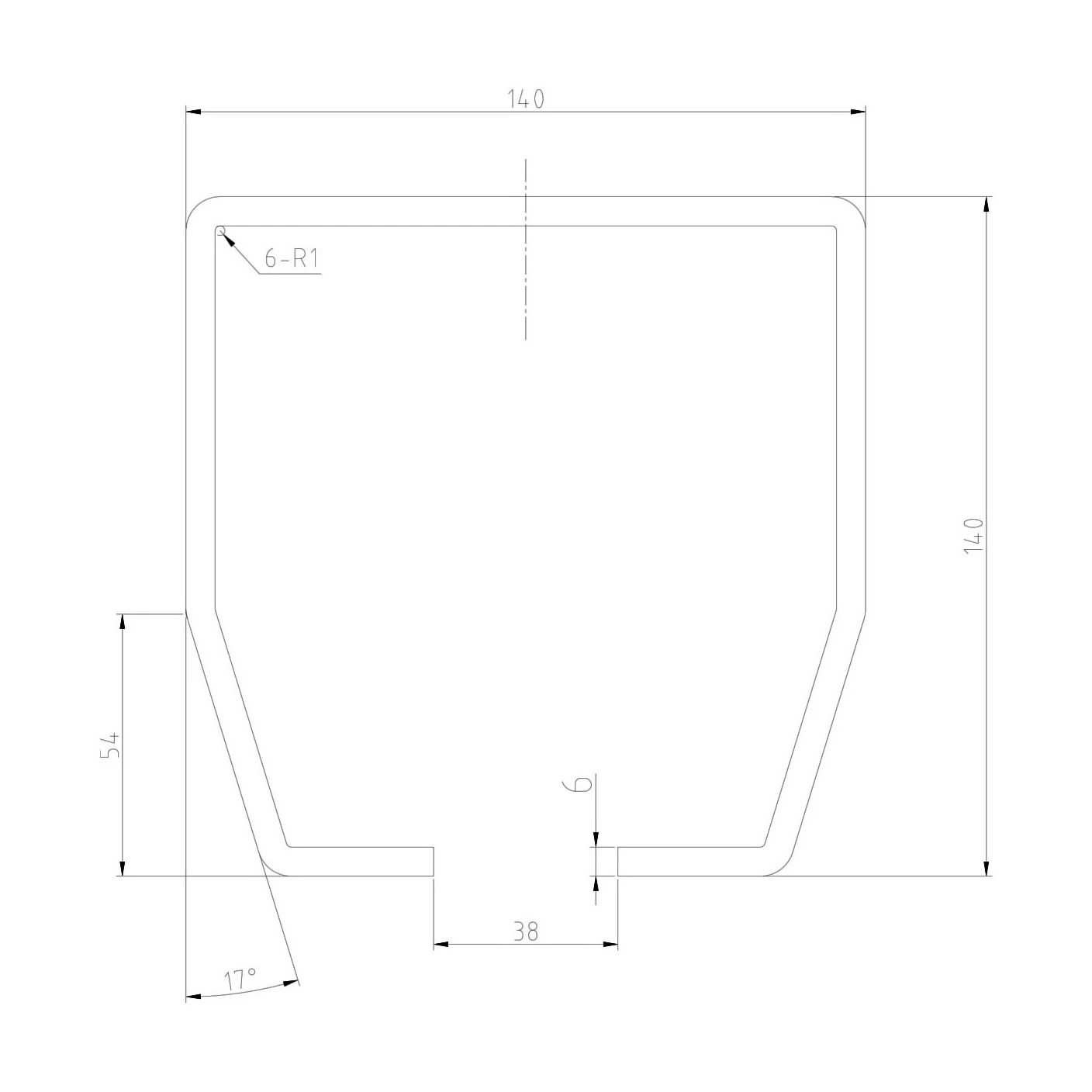

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Η ράγα αποτελεί το φέρον προφίλ του φύλλου αυτοφερόμενης συρόμενης πόρτας. Στερεώνεται στην κάτω ακμή του φύλλου και στο εσωτερικό της λειτουργούν τα φορεία κύλισης που είναι στερεωμένα στη θεμελίωση.

Η διατομή έχει εξωτερικές διαστάσεις a × h ίσες με 140 × 140 mm και πάχος τοιχώματος s 6 mm. Στο κάτω τοίχωμα υπάρχει σχισμή 38 mm, από την οποία διέρχονται οι βάσεις των φορείων κύλισης. Το μήκος του προφίλ L είναι 6000 mm· οι διαστάσεις προέρχονται από το σχέδιο του κατασκευαστή.

Το προφίλ έχει υποστεί εν θερμώ γαλβάνισμα (γαλβάνισμα εν θερμώ), το οποίο το προστατεύει από τη διάβρωση υπό συνήθεις συνθήκες. Η μάζα ανά τεμάχιο είναι 130,56 kg.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Επιλέξτε φορεία κύλισης κατάλληλα για το προφίλ 140 × 140 mm – το προφίλ και τα φορεία πρέπει να ανήκουν στο ίδιο μέγεθος συστήματος.
• ✓Στερεώστε το προφίλ στην κάτω ακμή του φύλλου με τη σχισμή προς τα κάτω· η σχισμή 38 mm καθοδηγεί τα φορεία κύλισης.
• ✓Προστατέψτε τα σημεία κοπής και συγκόλλησης με χρώμα ψευδαργύρου και κλείστε τα άκρα του προφίλ με τάπα άκρου με ράουλο.
