PSG στήριγμα υποδοχής κλεισίματος συρόμενης αυλόπορτας – πλευρική τοποθέτηση, ατσάλινο
Αφήστε αξιολόγηση για το προϊόν
Στήριγμα υποδοχής κλεισίματος PSG από ατσάλι, πλευρική τοποθέτηση. Χαλύβδινο έλασμα 4 mm, διαστάσεις 174×113×175 mm, βάρος 1,156 kg. Προεξοχή 175 mm, οπές στερέωσης 3×⌀12 mm, οπές ρύθμισης 130×11 mm. Για αυτοφερόμενες συρόμενες πόρτες.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Κωδικός προϊόντος: 001-274
Περιγραφή
PSG στήριγμα υποδοχής κλεισίματος συρόμενης αυλόπορτας – πλευρική τοποθέτηση, ατσάλινο

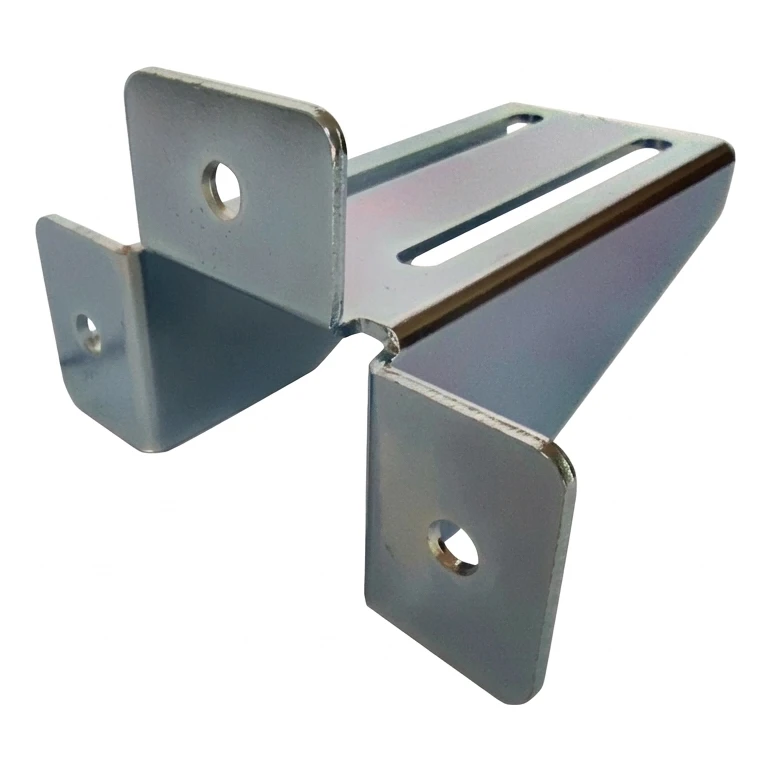

Το στήριγμα υποδοχής κλεισίματος PSG είναι ένα χαλύβδινο δομικό στοιχείο που προορίζεται για την πλευρική τοποθέτηση της υποδοχής κλεισίματος σε αυτοφερόμενες συρόμενες πόρτες. Χάρη στη στιβαρή κατασκευή από χαλύβδινο έλασμα πάχους 4 mm και στις ακριβείς οπές στερέωσης, εξασφαλίζει σταθερή και ανθεκτική στερέωση της βάσης ρολών σε κολώνα ή τοίχο. Το προϊόν μειώνει τον χρόνο εγκατάστασης — οι επιμήκεις οπές (σχήματος φασολιού) επιτρέπουν τη ρύθμιση της θέσης χωρίς να χρειάζεται νέο τρύπημα.
Το στήριγμα είναι απαραίτητο στοιχείο στα συστήματα συρόμενων αυλόπορτων, όπου η υποδοχή κλεισίματος πρέπει να τοποθετηθεί πλευρικά και όχι από πάνω. Ενδείκνυται παντού όπου η κατασκευή της κολώνας ή του τοίχου απαιτεί απομάκρυνση της υποδοχής κλεισίματος από την επιφάνεια στερέωσης — η προεξοχή 175 mm εξασφαλίζει την κατάλληλη απόσταση.

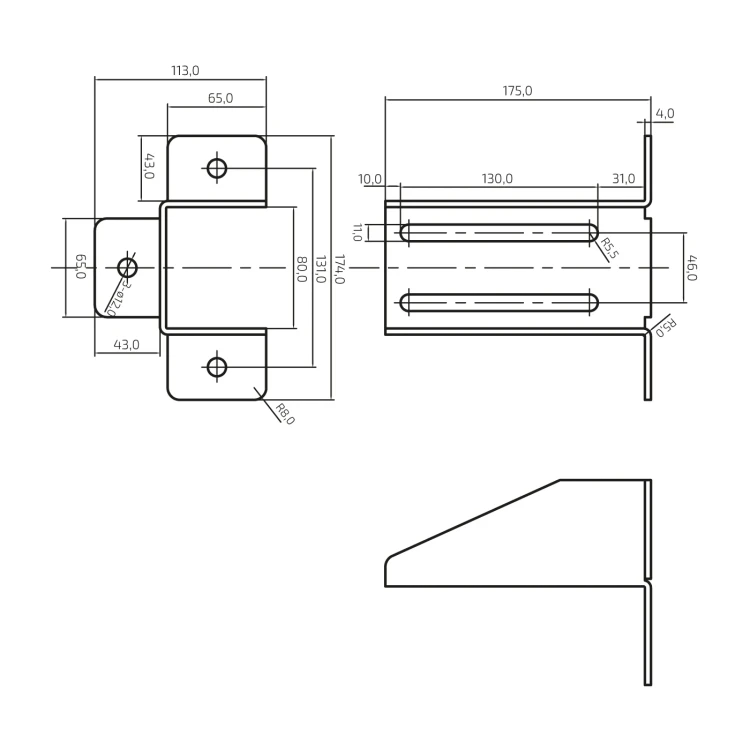

Συνολικές διαστάσεις
- Συνολικό ύψος: 174 mm
- Συνολικό πλάτος: 113 mm
- Μήκος (προεξοχή από τον τοίχο): 175 mm
- Ύψος σώματος: 80 mm
- Πάχος ελάσματος: 4 mm
- Βάρος: 1,156 kg
Οπές στερέωσης και ρύθμισης
- Οπές στερέωσης: 3 × ⌀12 mm (στα πλευρικά πέλματα)
- Απόσταση οπών στερέωσης (κατακόρυφα): 131 mm
- Επιμήκεις οπές (σχήματος φασολιού): μήκος 130 mm, πλάτος 11 mm
- Απόσταση επιμήκων οπών (κατακόρυφα): 46 mm
- Απόσταση της επιμήκους οπής από την μπροστινή άκρη: 10 mm
- Απόσταση της επιμήκους οπής από την πίσω άκρη: 31 mm
- Ακτίνα καμπύλωσης της επιμήκους οπής: R5,5
Πέλματα στερέωσης
- Διαστάσεις πλευρικών πελμάτων: 65 × 43 mm
- Διαστάσεις μπροστινού πέλματος: 65 × 43 mm
- Ακτίνα στρογγυλέματος άκρων: R8
- Ακτίνα κάμψης: R5
Στοιχεία υλικού και αναγνώρισης
- Υλικό: χαλύβδινο έλασμα
- Κατασκευαστής: PSG
- EAN: 5903313203593
Το στήριγμα είναι κατάλληλο για τοποθέτηση τόσο σε χαλύβδινες όσο και σε μπετονένιες κολώνες. Οι επιμήκεις οπές επιτρέπουν την ακριβή οριζόντια ρύθμιση της θέσης της υποδοχής κλεισίματος, κάτι που είναι ιδιαίτερα χρήσιμο για τη διόρθωση του άξονα της πόρτας μετά την τοποθέτηση των κολώνων. Οι τρεις κυκλικές οπές ⌀12 mm στα πέλματα εξασφαλίζουν σίγουρη αγκύρωση του στοιχείου στο υπόστρωμα.
