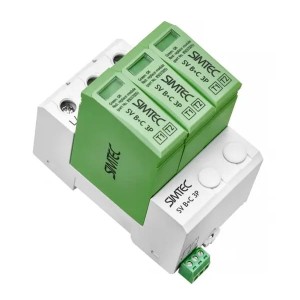

Simtec Αλεξικέραυνο PV DC Τύπου 1+2 (Κλάση B+C) 1000V 3P 20kA 4,5kV
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
Simtec Αντικεραυνικό Υπερτάσεων PV DC Τύπου 1+2 (Κλάση B+C) 1000V 3P 20kA 4,5kV
Το αντικεραυνικό υπερτάσεων με βαρίστορ για φωτοβολταϊκές εγκαταστάσεις SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET, γνωστό και ως αλεξικέραυνο, είναι μια συσκευή σχεδιασμένη για την προστασία των φωτοβολταϊκών συστημάτων από τις συνέπειες των υπερτάσεων.
Κατασκευασμένη με τη χρήση βαριστόρ και εκκενωτών, η συσκευή αυτή έχει ως στόχο τη μείωση των επικίνδυνων αιχμών τάσης που μπορεί να εμφανιστούν ως αποτέλεσμα άμεσου κεραυνικού πλήγματος ή της στενής διέλευσής του. Σε ένα σύστημα τροφοδοσίας, για πλήρη προστασία από υπερτάσεις, είναι απαραίτητη η εφαρμογή τριβάθμιας ιεραρχίας αντικεραυνικών προστασίας (τύπος 1, 2, 3, δηλαδή αντίστοιχα B, C, D), εγκατεστημένων διαδοχικά. Το αντικεραυνικό SV B+C 3P είναι ειδικά προσαρμοσμένο για χρήση σε φωτοβολταϊκές εγκαταστάσεις που λειτουργούν σε τάση έως 1000 V DC, από την πλευρά του συνεχούς ρεύματος.
ΗΛΕΚΤΡΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
| Παράμετρος | Τιμή |
|---|---|
| Σειρά και τύπος | SV B+C 3P PV T1 T2 1000V DC SIMTEC 85036002 SIMET |
| Ονομαστική τάση συστήματος PV | 1000V DC |
| Μέγιστη τάση συνεχούς λειτουργίας φωτοβολταϊκού συστήματος | 1060 V DC |
| Ρεύμα κρουστικού κύματος | 6,25 kA |
| Ονομαστικό ρεύμα εκφόρτισης | 20 kA |
| Μέγιστο ρεύμα εκφόρτισης | 40 kA |
| Επίπεδο τάσης προστασίας | ≤4,5 kV |
| Χρόνος απόκρισης | < 25ns |
| Επιτρεπόμενη υγρασία | 30% ÷ 90% |
| Αντίσταση μόνωσης | >100 MΩ |
| Μέγιστη πρόσθετη ασφάλεια | 160 A |
| Συχνότητα | 48 ÷ 62 Hz |
| Απομακρυσμένη σηματοδότηση βλάβης | ΝΑΙ |
| Συμμόρφωση με πρότυπα | EN 61643-31:2019-07E σύμφωνα με την οδηγία 2014/35/ΕΕ |
ΜΗΧΑΝΙΚΕΣ ΠΑΡΑΜΕΤΡΟΙ
| Παράμετρος | Τιμή |
|---|---|
| Διατομή αγωγών | στερεών 2,5 ... 35 mm²· εύκαμπτων 2,5 ... 25 mm² |
| Υλικό περιβλήματος | PA66, UL94 V0 |
| Ένδειξη κατάστασης | οπτική, κόκκινη όταν υπάρχει βλάβη |
| Μόνιμη στερέωση σε ράγα | TS 35 |
| Εύρος θερμοκρασιών λειτουργίας | -40°C ... +85°C |
| Βαθμός προστασίας IP | IP20 |
| Ράγα σύνδεσης διχαλωτού τύπου | απόσταση μονάδας 18 mm |
| Θερμική διάταξη αποσύνδεσης | ΝΑΙ |
| Διατομή αγωγών απομακρυσμένης σηματοδότησης | max 1,5 mm² - πολύκλωνο, μονόκλωνο |
ΠΡΟΔΙΑΓΡΑΦΕΣ
| Παράμετρος | Τιμή |
|---|---|
| Βάρος συσκευασίας | 0,2 kg |
| Για δίκτυο | DC (Φωτοβολταϊκά PV) |
| Κλάση αντικεραυνικού | B+C (Τύπος 1+2) |
| Αριθμός πόλων | 3 |
| Ονομαστικό ρεύμα εκφόρτισης (In) | 20kA |
| Επίπεδο τάσης προστασίας | 4,5kV |
| Πλάτος εκφρασμένο σε αριθμό μονάδων | 3 |
| Μέγιστη επιτρεπόμενη τάση λειτουργίας | 1000V |
| Μέγιστο ρεύμα εκφόρτισης | 40 kA |
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Εφαρμογή | DC (φωτοβολταϊκό) |
| Τύπος αντικεραυνικής προστασίας (κλάση SPD) | T1+T2 (B+C) |
| Ονομαστική τάση [V] | 1000V DC |
| Αριθμός πόλων | 3P |
| Ρεύμα κεραυνού (Iimp/In) [kA] | 20 kA |
| Μάρκα | SIMTEC |
| Επίπεδο προστασίας (Up) [kV] | 4,5 kV |
