Διατομή C ράγα για αυτοφερόμενες συρόμενες πύλες 80x80x27,5x5 mm 6000 mm

Μετάβαση στις αξιολογήσεις προϊόντος

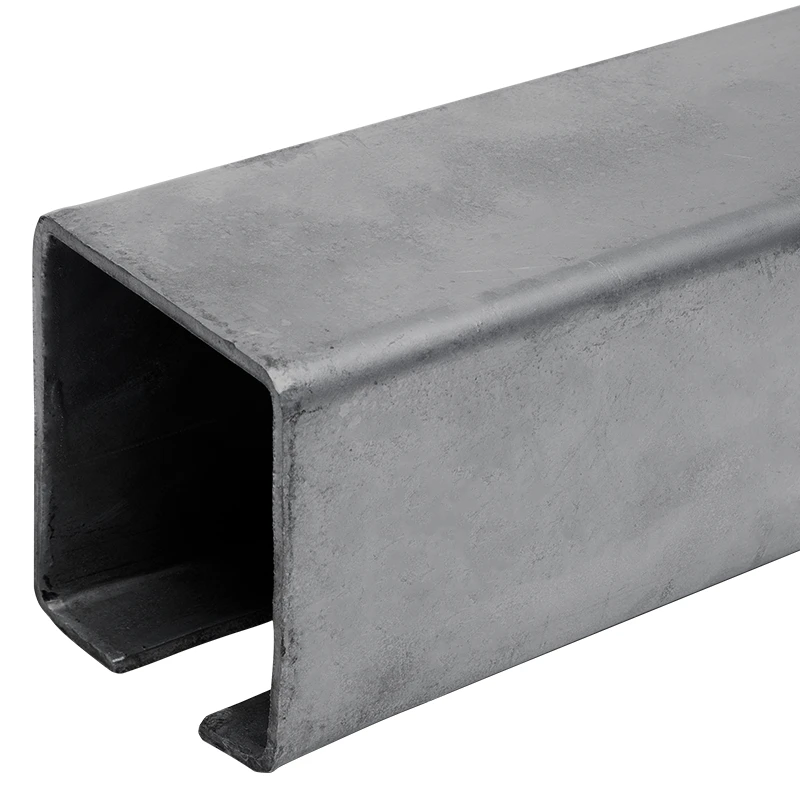

Χαλύβδινο U-προφίλ διατομής 80×80 mm και πάχους τοιχώματος 5 mm, μήκος 6000 mm. Τροχιά για αυτοφερόμενες συρόμενες πύλες με προεξοχές 27,5 mm, μη γαλβανισμένος χάλυβας, βάρος 60,132 kg.

Μετάβαση στην πλήρη περιγραφή

106,81 €

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Ποσότητα

τεμ.

Διαθεσιμότητα:

Σε απόθεμα (μεγάλη ποσότητα)

Χρόνος αποστολής: 10 εργάσιμες ημέρες

[PIM] szyny-jezdne #115

Τύπος συστήματος κύλισης Σύστημα τροχήλατο
Μέγεθος ράγας ολίσθησης 80x80x5
Υλικό Χάλυβας

Περιγραφή

Ράγα για συρόμενη πόρτα · προφίλ C 80 × 80 mm · 6 m

Προφίλ C 80 × 80 mm με πάχος τοιχώματος 5 mm και σχισμή 27,5 mm, μήκος 6000 mm – φέρον στοιχείο του φύλλου αυτοφερόμενης συρόμενης πόρτας

80 × 80 mmδιατομή

5 mmτοίχωμα

6 mμήκος

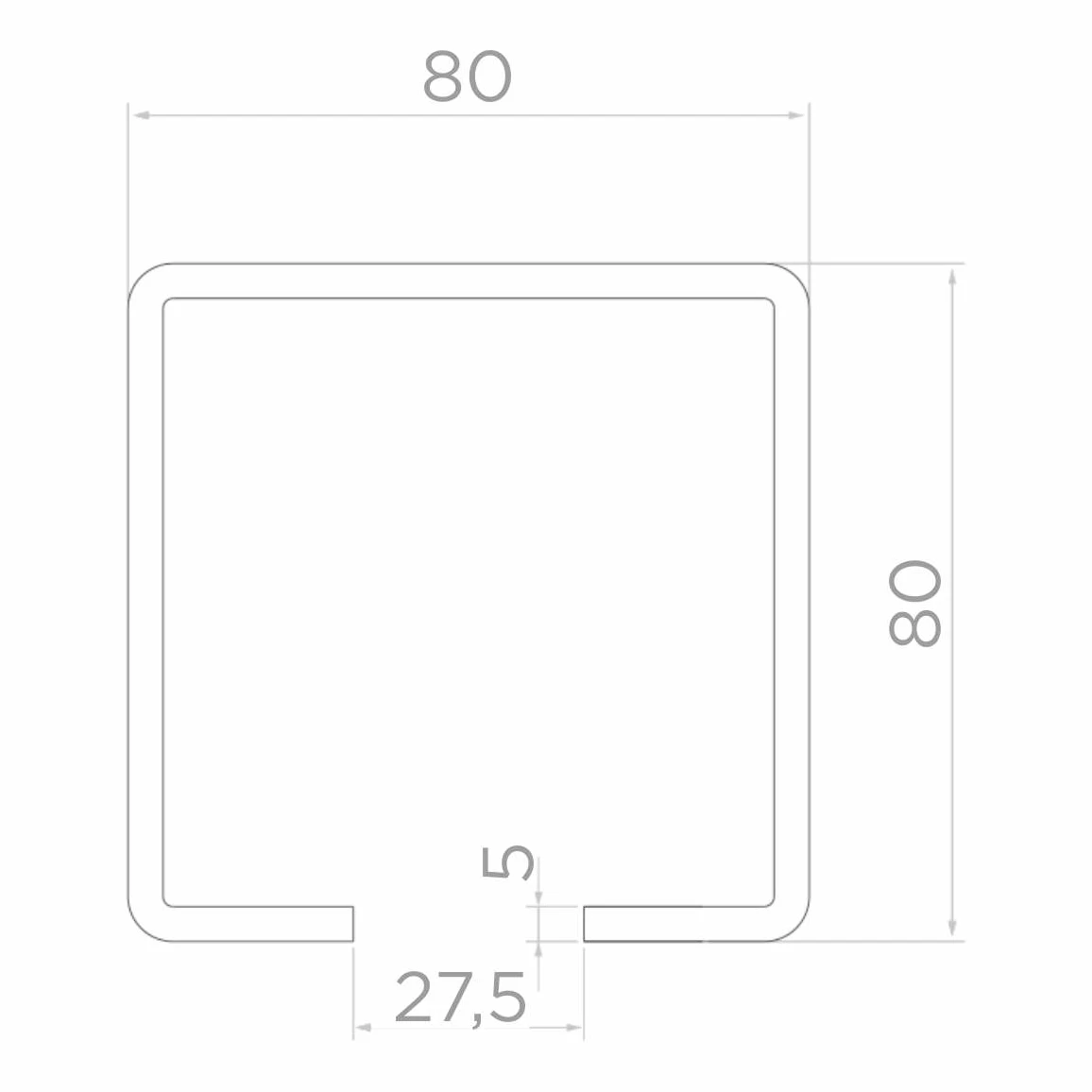

Σχέδιο διαστάσεων ράγας: προφίλ a × h = 80 × 80 mm, πάχος τοιχώματος s = 5 mm, σχισμή 27,5 mm, μήκος L = 6000 mm

Ενδεικτικό σχέδιο: διατομή προφίλ και πλάγια όψη (με διακοπή). Διαστάσεις σύμφωνα με το σχέδιο του κατασκευαστή.

Γρήγορη επιλογή

ΕφαρμογήΦέρον προφίλ του φύλλου αυτοφερόμενης συρόμενης πόρτας – στο εσωτερικό του προφίλ λειτουργούν τα φορεία κύλισης

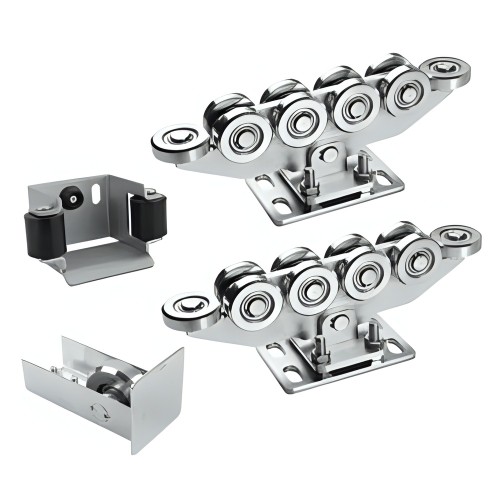

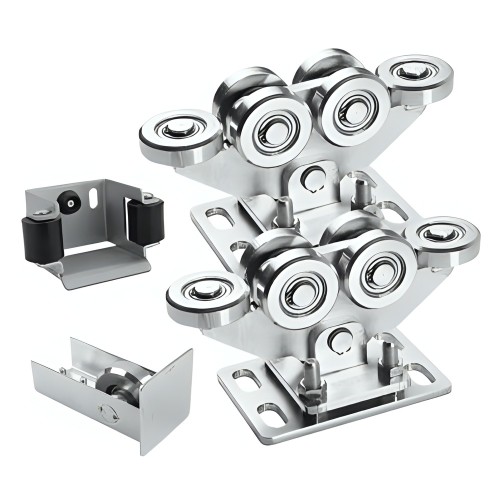

ΕπιλογήΕπιλέξτε φορεία κύλισης, τάπα άκρου και ράουλο εισόδου κατάλληλα για το προφίλ 80 × 80 mm

ΣυνθήκεςΠροφίλ χωρίς αντιδιαβρωτική επίστρωση – μετά την κοπή και τη συγκόλληση της πόρτας, προστατέψτε το (με γαλβάνισμα ή βαφή)

Σχετικά με το προϊόν

Η ράγα αποτελεί το φέρον προφίλ του φύλλου αυτοφερόμενης συρόμενης πόρτας. Συγκολλάται στον σκελετό του φύλλου και στο εσωτερικό της λειτουργούν τα φορεία κύλισης, τα οποία στερεώνονται στη θεμελίωση.

Η διατομή έχει εξωτερικές διαστάσεις a × h ίσες με 80 × 80 mm και πάχος τοιχώματος s ίσο με 5 mm. Στο κάτω τοίχωμα υπάρχει σχισμή 27,5 mm, μέσα από την οποία περνούν οι βάσεις των φορείων. Το μήκος L του προφίλ είναι 6000 mm· οι διαστάσεις προέρχονται από το σχέδιο του κατασκευαστή.

Το προφίλ είναι από χάλυβα χωρίς επίστρωση, επομένως μετά την κατασκευή του φύλλου πρέπει να προστατευτεί από τη διάβρωση. Η μάζα ανά τεμάχιο είναι 60,132 kg.

Διαστάσεις

Εξωτερική διατομή a × h	80 × 80 mm
Πάχος τοιχώματος s	5 mm
Πλάτος σχισμής	27,5 mm
Μήκος L	6000 mm

Διαστάσεις σύμφωνα με το σχέδιο του κατασκευαστή.

Υλικό και επίστρωση

Υλικό	χάλυβας
Επίστρωση	χωρίς επίστρωση

Μονάδα πώλησης

Μονάδα πώλησης	1 τεμ.
Μάζα μονάδας	60,132 kg

Μάζα σύμφωνα με τα στοιχεία του προμηθευτή (ενδεικτική τιμή).

Επιλογή και τοποθέτηση

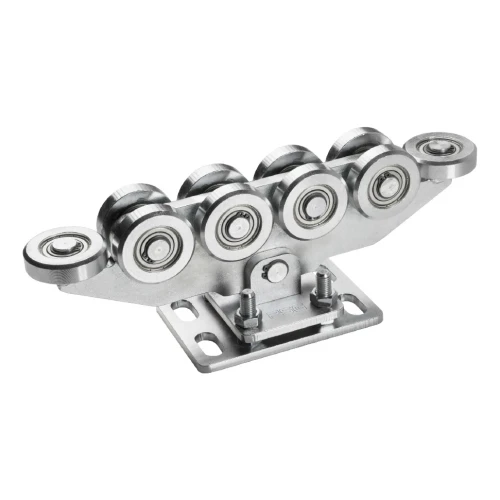

✓Επιλέξτε φορεία κύλισης κατάλληλα για το προφίλ 80 × 80 mm – το προφίλ και τα φορεία πρέπει να αντιστοιχούν στο ίδιο μέγεθος συστήματος.
✓Κόψτε το προφίλ στο απαιτούμενο μήκος και συγκολλήστε το στον σκελετό του φύλλου με τη σχισμή προς τα κάτω· η σχισμή 27,5 mm καθοδηγεί τα φορεία.

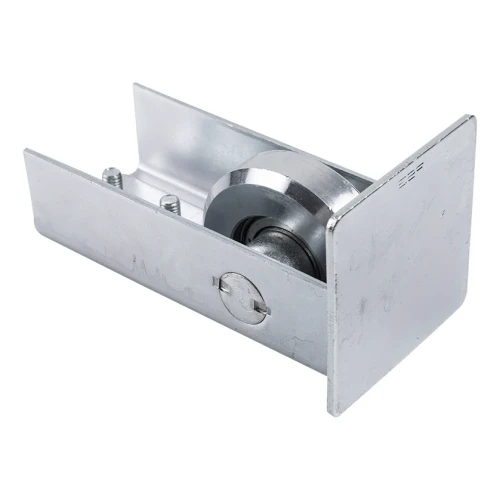

✓Μετά τη συγκόλληση, προστατέψτε τον χάλυβα από τη διάβρωση και κλείστε τα άκρα του προφίλ με τάπα άκρου με ράουλο.

Σημαντικό

Η επιτρεπόμενη μάζα και το επιτρεπόμενο μήκος του φύλλου καθορίζονται από το σετ φορείων και όχι από το ίδιο το προφίλ. Ελέγξτε τα χαρακτηριστικά των φορείων πριν επιλέξετε το προφίλ.
