Χαλύβδινος οδοντωτός πήχυς L1000x8 με κλειδαριά

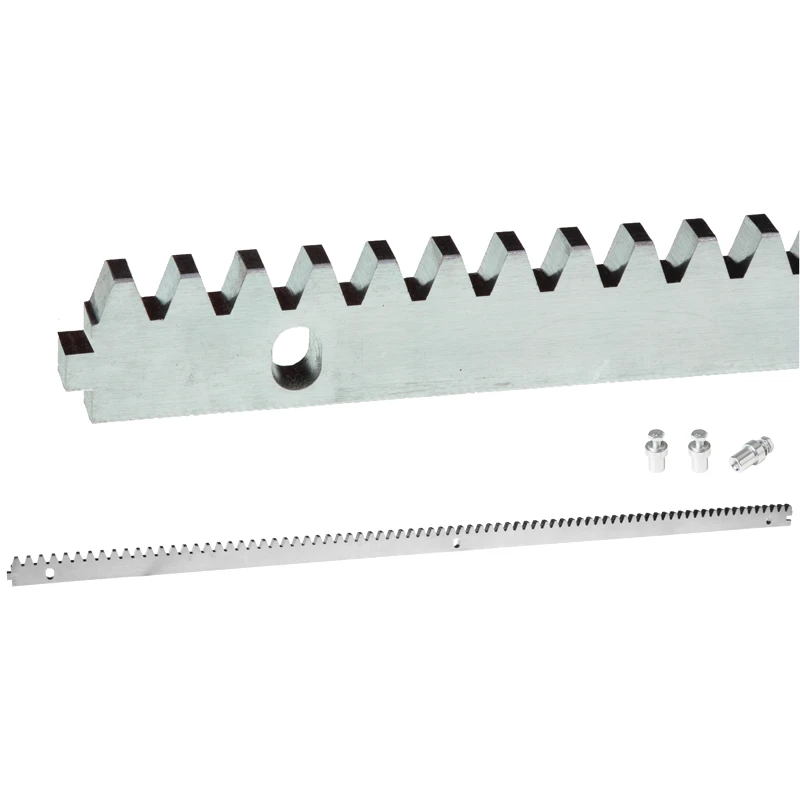

Κρεμαγιέρα από χάλυβα πάχους 8 mm και μήκους 1000 mm, με δόντια μοντούλ 4, κούμπωμα σύνδεσης στα άκρα και επιμήκεις οπές

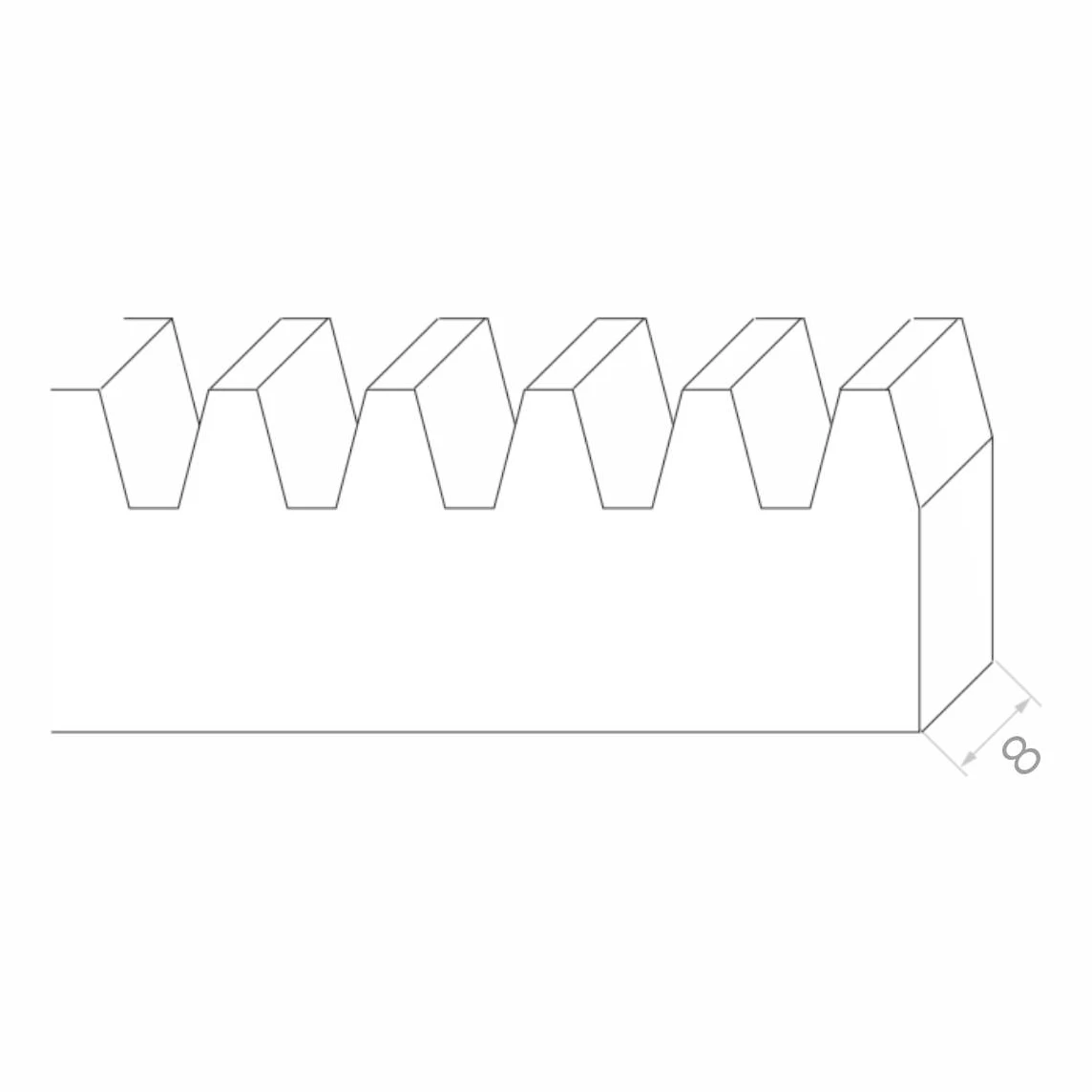

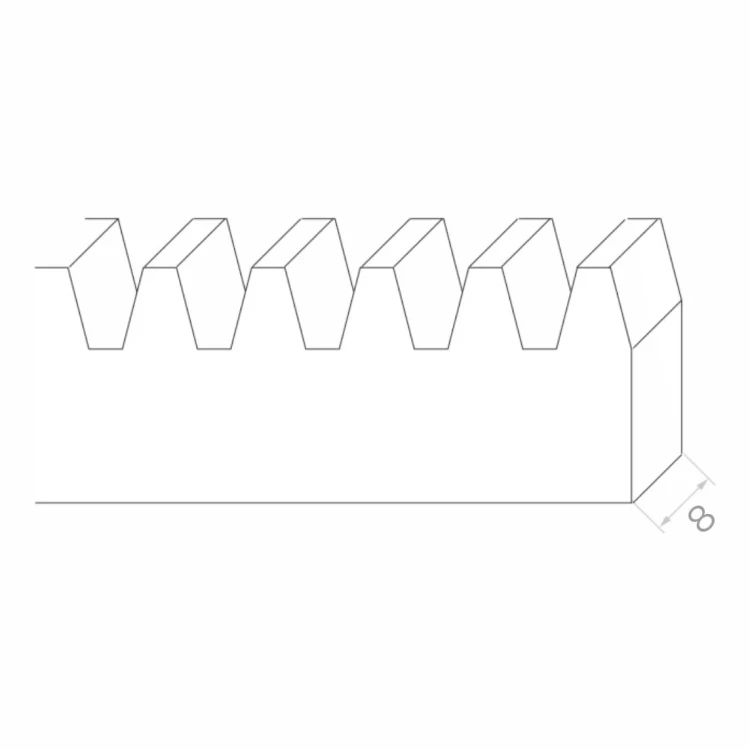

Άνοιγμα του σχεδίου διαστάσεων σε πλήρες μέγεθος

Σχετικά με το προϊόν

Η κρεμαγιέρα μεταδίδει την κίνηση από το γρανάζι του μηχανισμού κίνησης στο φύλλο της συρόμενης πόρτας. Στα άκρα διαθέτει κούμπωμα σύνδεσης, το οποίο ευθυγραμμίζει τα διαδοχικά τμήματα χωρίς τζόγο.

Τα δόντια έχουν μοντούλ m 4, συμβατό με το γρανάζι του μηχανισμού κίνησης που έχει το ίδιο μοντούλ. Η κρεμαγιέρα έχει μήκος L 1000 mm και πάχος t 8 mm· οι επιμήκεις οπές στερέωσης επιτρέπουν τη ρύθμιση του ύψους της σε σχέση με το γρανάζι του μηχανισμού κίνησης.

Ο χάλυβας είναι γαλβανισμένος (ηλεκτρολυτικό γαλβάνισμα), κάτι που τον προστατεύει από τη διάβρωση υπό συνήθεις συνθήκες. Το σετ περιλαμβάνει αποστάτες τοποθέτησης (3 szt.)· η μάζα ανά τεμάχιο είναι 1,751 kg.

Διαστάσεις

Υλικό και επίστρωση

Μονάδα πώλησης

Επιλογή και τοποθέτηση

• ✓Ελέγξτε το μοντούλ του γραναζιού του μηχανισμού κίνησης – η κρεμαγιέρα έχει μοντούλ 4.
• ✓Βιδώστε τις κρεμαγιέρες στο φύλλο μέσω των αποστατών του σετ (3 szt.)· οι επιμήκεις οπές επιτρέπουν την οριζοντίωση της κρεμαγιέρας.
• ✓Συνδέστε τις διαδοχικές κρεμαγιέρες με το κούμπωμα στα άκρα – διατηρεί τη συνέχεια του βήματος των δοντιών· αφήστε διάκενο μεταξύ κρεμαγιέρας και γραναζιού σύμφωνα με τις οδηγίες του μηχανισμού κίνησης.
