Προφίλ αλουμινίου 195cm 40x40mm για βίδες σφυριού
Αφήστε αξιολόγηση για το προϊόν

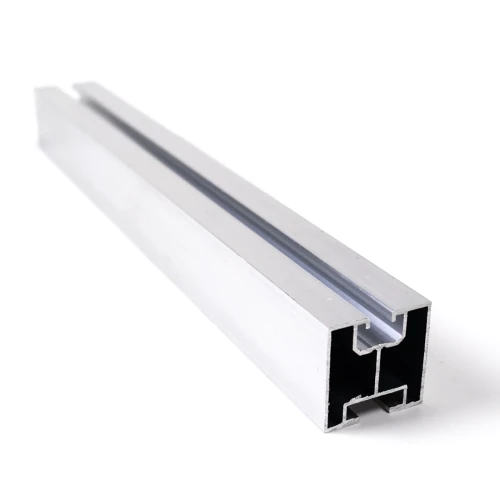

Προφίλ στήριξης αλουμίνιο 6060, 195 cm, 40x40 mm για στερέωση φωτοβολταϊκών πάνελ με κοχλίες σφυριού M10. Άνω κανάλι για σφιγκτήρες module, κάτω για προσαρμογείς στέγης. Οικονομικό μήκος κάτω των 200 cm μειώνει το κόστος μεταφοράς.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Επιλέξτε παραλλαγή:
Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή
Ποσότητα
Κωδικός προϊόντος:
Χαρακτηριστικά προϊόντος
[PIM] Profile montażowe #6
- Μήκος [mm] 1950
- Προφίλ [mm] 40×40
- Τύπος αυλακιού Για μπουλόνι σφύρας
- Επιφάνεια Φυσικό
Περιγραφή
Σε τι χρησιμεύει
Ράγα στήριξης αλουμινίου για φωτοβολταϊκές εγκαταστάσεις. Στην επάνω πλευρά του προφίλ τα πάνελ στερεώνονται με ενδιάμεσους και ακραίους σφιγκτήρες, ενώ από κάτω το προφίλ βιδώνεται σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
- ✓Τοποθετείτε φωτοβολταϊκά πάνελ σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
- ✓Στερεώνετε τους σφιγκτήρες των πάνελ με M8 (επάνω κανάλι).
- ✓Συνδέετε το προφίλ με το άγκιστρο ή τον αντάπτορα με βίδα τύπου σφυρί M10 28/15 και παξιμάδι με φλάντζα (κάτω κανάλι).
- ✓Χρειάζεστε τεμάχιο 195 cm – άλλα μήκη θα βρείτε στον πίνακα σύγκρισης παρακάτω.
Μην μπερδέψετε τα προφίλ
Έχετε εξάγωνες βίδες M10; Επιλέξτε το προφίλ για εξάγωνες βίδες M10 – αυτό το προφίλ έχει κάτω κανάλι για βίδες τύπου σφυρί.

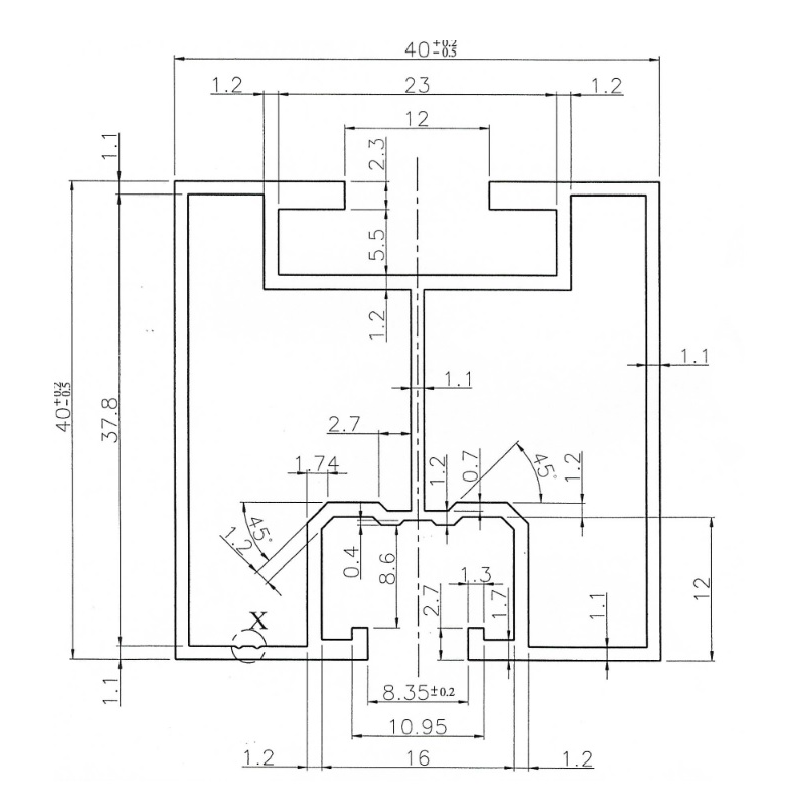

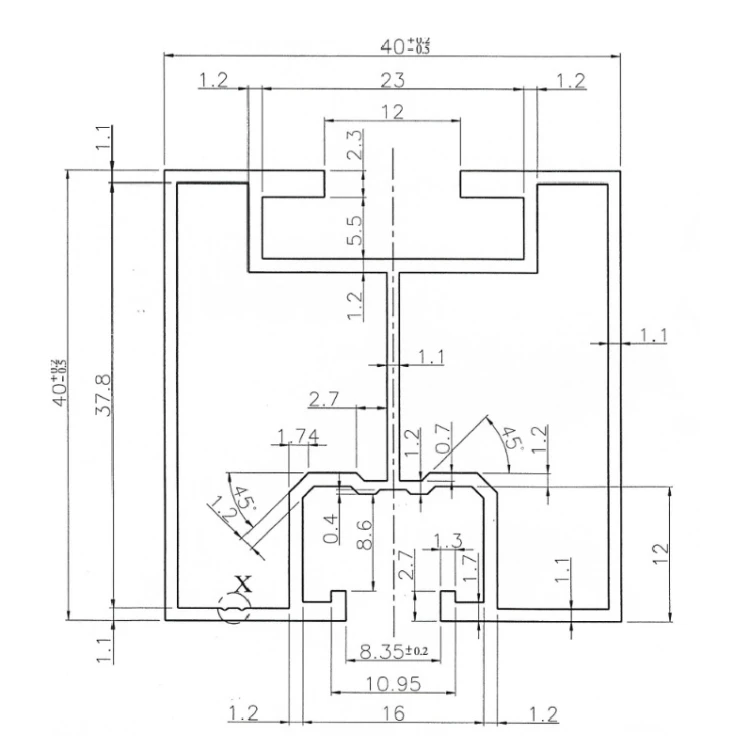

Ενδεικτικό σχέδιο, ονομαστικές διαστάσεις σε mm. Το σχέδιο του κατασκευαστή με ανοχές βρίσκεται στα αρχεία προς λήψη.
Επιφύλαξη
Η απόσταση των στηριγμάτων και η φέρουσα ικανότητα καθορίζονται από τη στατική μελέτη – λαμβάνοντας υπόψη τα φορτία χιονιού και ανέμου και την κατασκευή της στέγης.

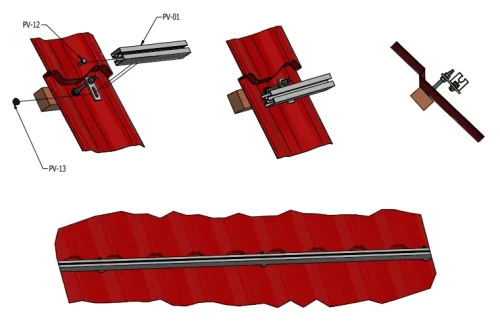

Εικόνα του κατασκευαστή: προφίλ βιδωμένο από το κάτω κανάλι στα στηρίγματα σε στέγη από τραπεζοειδή λαμαρίνα.
