Synerga

Προφίλ αλουμινίου 220cm 40x40mm για εξάγωνες βίδες

Μετάβαση στις αξιολογήσεις προϊόντος

Προφίλ στήριξης από αλουμίνιο 6060, μήκος 221 cm, διατομή 40x40 mm, για στερέωση φωτοβολταϊκών πάνελ. Τοποθέτηση με εξαγωνικές βίδες M10 και φλαντζωτά περικόχλια. Συμβατό με ενδιάμεσους και τελικούς συνδέσμους.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 14,61 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Επιλέξτε παραλλαγή:

Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή

Ποσότητα

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 24 ώρες

Χαρακτηριστικά προϊόντος

[PIM] Profile montażowe #6

  • Μήκος [mm] 2210
  • Προφίλ [mm] 40×40
  • Τύπος αυλακιού Για εξαγωνικό κοχλία
  • Επιφάνεια Φυσικό

Περιγραφή

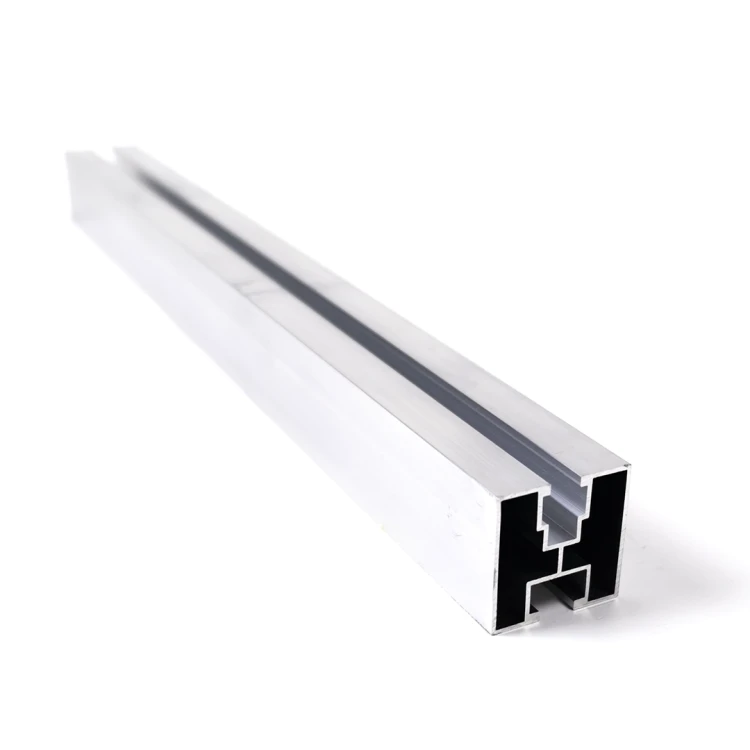

Προφίλ στήριξης φωτοβολταϊκών 40 × 40 mm
40 × 40 mmΔιατομή
221 cm2210 mm
Αλουμίνιο 6060χωρίς επεξεργασία επιφάνειας
1,2 mmΤοίχωμα

Μήκος 221 cm – αποστολή μέσω μεταφορικής εταιρείας

Προφίλ αυτού του μήκους είναι πολύ μακριά για courier – τα αποστέλλουμε μέσω μεταφορικής εταιρείας (μακριά τεμάχια)· το κόστος εμφανίζεται στο καλάθι. Μήκη έως 195 cm αποστέλλονται με courier.

Βίντεο προϊόντοςΔείτε το προφίλ από κοντά και πώς τοποθετούνται τα στοιχεία του συστήματος.

Σε τι χρησιμεύει

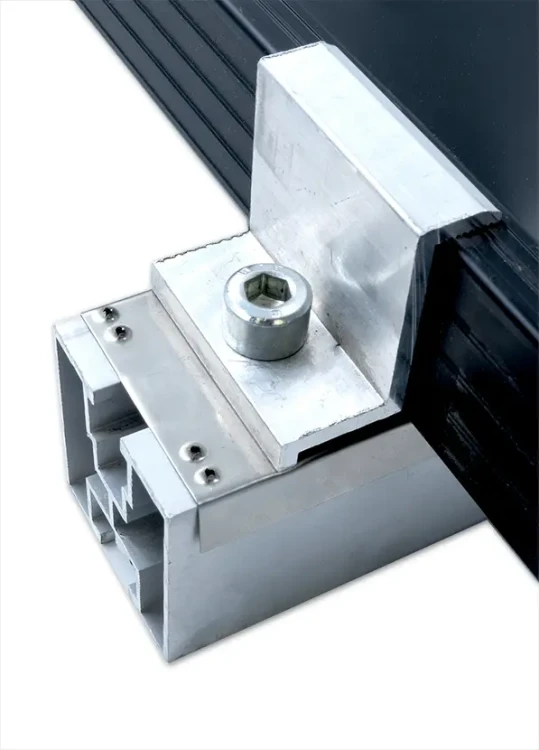

Ράγα στήριξης αλουμινίου για φωτοβολταϊκές εγκαταστάσεις. Στην επάνω πλευρά του προφίλ τα πάνελ στερεώνονται με ενδιάμεσους και ακραίους σφιγκτήρες, ενώ από κάτω το προφίλ βιδώνεται σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.

  • ✓Τοποθετείτε φωτοβολταϊκά πάνελ σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
  • ✓Στερεώνετε τους σφιγκτήρες των πάνελ με M8 (επάνω κανάλι).
  • ✓Συνδέετε το προφίλ με το άγκιστρο ή τον αντάπτορα με εξάγωνη βίδα M10 (DIN 933) και παξιμάδι με φλάντζα (κάτω κανάλι).
  • ✓Χρειάζεστε τεμάχιο 221 cm – άλλα μήκη θα βρείτε στον πίνακα σύγκρισης παρακάτω.

Μην μπερδέψετε τα προφίλ

Έχετε βίδες τύπου σφυρί 28/15; Επιλέξτε το προφίλ για βίδες τύπου σφυρί 28/15 – αυτό το προφίλ έχει κάτω κανάλι για εξάγωνες βίδες.

Διατομή προφίλ
Σχέδιο διατομής του προφίλ 40 × 40 mm: πλάτος 40 mm, ύψος 40 mm, σχισμή επάνω καναλιού 9 mm, σχισμή κάτω καναλιού 10,8 mm
Μεγέθυνση διατομής
Επάνωκανάλι για σφιγκτήρες πάνελ (M8)Κάτωκανάλι για την κεφαλή εξάγωνης βίδας M10 – άγκιστρα στέγης, αντάπτορες, τρίγωνα

Ενδεικτικό σχέδιο, ονομαστικές διαστάσεις σε mm.

Επιλογή στερέωσης

Επάνω κανάλι · σχισμή 9 mm, θάλαμος 13,5 mmΕνδιάμεσοι και ακραίοι σφιγκτήρες πάνελ – στερέωση M8
Η κεφαλή εξάγωνης βίδας M8 (13 mm) χωράει στον θάλαμο 13,5 mm. Επιλέξτε τους σφιγκτήρες ανάλογα με το ύψος του πλαισίου.
Εξάγωνη βίδα M10 (DIN 933)Κάτω κανάλι · σχισμή 10,8 mm, πλάτος 17,5 mmΕξάγωνη βίδα M10 (DIN 933)
Επιλέξτε το μήκος της βίδας ανάλογα με τη στερέωση:
βίδα M10×20βίδα M10×25βίδα M10×30
Περάστε την κεφαλή της βίδας στο κανάλι από το άκρο του προφίλ και σύρετέ την μέχρι το σημείο στερέωσης. Για άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
παξιμάδι με φλάντζα M10Παξιμάδιπαξιμάδι με φλάντζα M10
Για τη βίδα στο κάτω κανάλι.
ΕπέκτασηΣύνδεσμοι προφίλ – πωλούνται χωριστά

Τεχνικά στοιχεία

Διατομή40 × 40 mm
Μήκος2210 mm
Πάχος τοιχώματος1,2 mm
Σχισμή επάνω καναλιού9 mm
Πλάτος θαλάμου επάνω καναλιού13,5 mm
Σχισμή κάτω καναλιού10,8 mm
Πλάτος κάτω καναλιού17,5 mm
Κράμααλουμίνιο 6060
Φινίρισμαχωρίς επεξεργασία επιφάνειας

Ονομαστικές διαστάσεις σύμφωνα με το φύλλο δεδομένων.

Επιφύλαξη

Η απόσταση των στηριγμάτων και η φέρουσα ικανότητα καθορίζονται από τη στατική μελέτη – λαμβάνοντας υπόψη τα φορτία χιονιού και ανέμου και την κατασκευή της στέγης.
