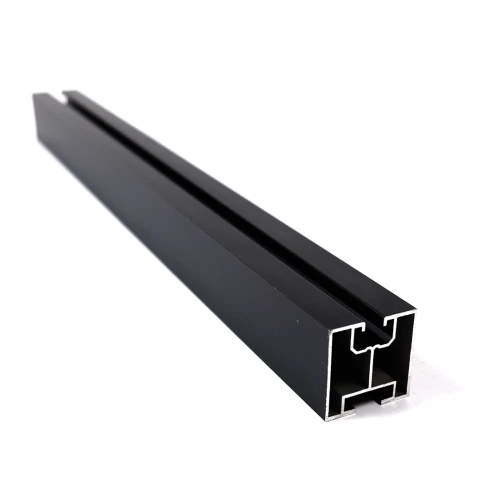

Προφίλ αλουμινίου 235cm 40x40mm για βίδες σφυριού Ανοδιωμένο
Αφήστε αξιολόγηση για το προϊόν
Προφίλ στήριξης αλουμίνιο 6060 ανοδιωμένο 235cm 40x40mm για τοποθέτηση φωτοβολταϊκών πάνελ. Συμβατό με βίδες σφυριού 28/15 M10. Τοποθέτηση με μεσαίες και τελικές σφιγκτήρες στο επάνω κανάλι ράγας.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.
Επιλέξτε παραλλαγή:
Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή
Ποσότητα
Κωδικός προϊόντος:
Χαρακτηριστικά προϊόντος
[PIM] Profile montażowe #6
- Μήκος [mm] 2350
- Προφίλ [mm] 40×40
- Τύπος αυλακιού Για μπουλόνι σφύρας
- Επιφάνεια Ανοδιωμένο
Περιγραφή
Μήκος 235 cm – αποστολή μέσω μεταφορικής εταιρείας
Προφίλ αυτού του μήκους είναι πολύ μακριά για courier – τα αποστέλλουμε μέσω μεταφορικής εταιρείας (μακριά τεμάχια)· το κόστος εμφανίζεται στο καλάθι. Μήκη έως 195 cm αποστέλλονται με courier.
Σε τι χρησιμεύει
Ράγα στήριξης αλουμινίου για φωτοβολταϊκές εγκαταστάσεις. Στην επάνω πλευρά του προφίλ τα πάνελ στερεώνονται με ενδιάμεσους και ακραίους σφιγκτήρες, ενώ από κάτω το προφίλ βιδώνεται σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
- ✓Τοποθετείτε φωτοβολταϊκά πάνελ σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
- ✓Στερεώνετε τους σφιγκτήρες των πάνελ με M8 (επάνω κανάλι).
- ✓Συνδέετε το προφίλ με το άγκιστρο ή τον αντάπτορα με βίδα τύπου σφυρί M10 28/15 και παξιμάδι με φλάντζα (κάτω κανάλι).
- ✓Χρειάζεστε τεμάχιο 235 cm σε μαύρο χρώμα (ανοδιωμένο) – άλλα μήκη θα βρείτε στον πίνακα σύγκρισης παρακάτω.
Μην μπερδέψετε τα προφίλ
Έχετε εξάγωνες βίδες M10; Επιλέξτε το προφίλ για εξάγωνες βίδες M10 – αυτό το προφίλ έχει κάτω κανάλι για βίδες τύπου σφυρί.

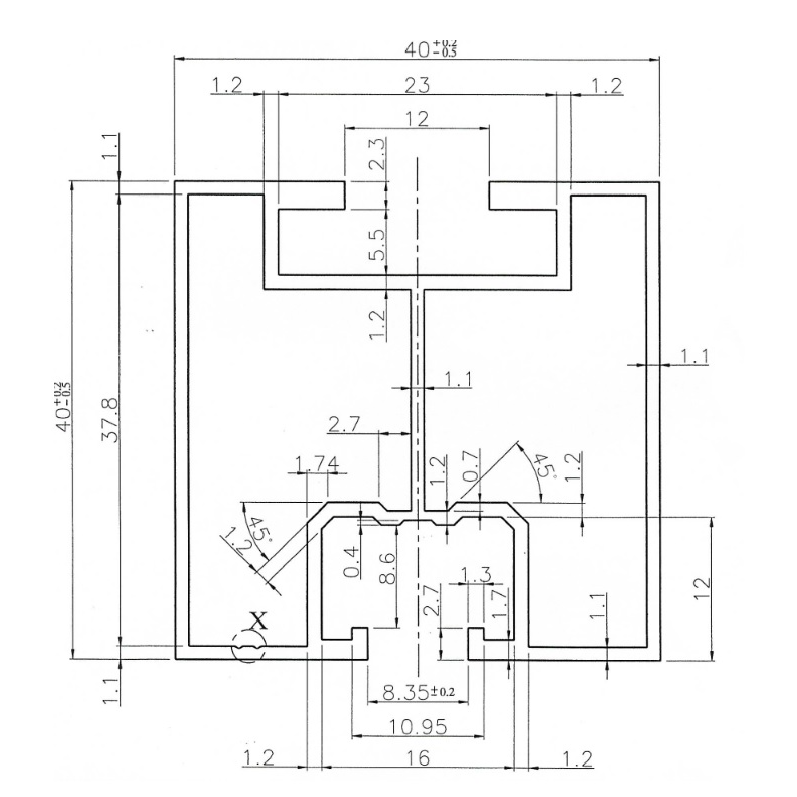

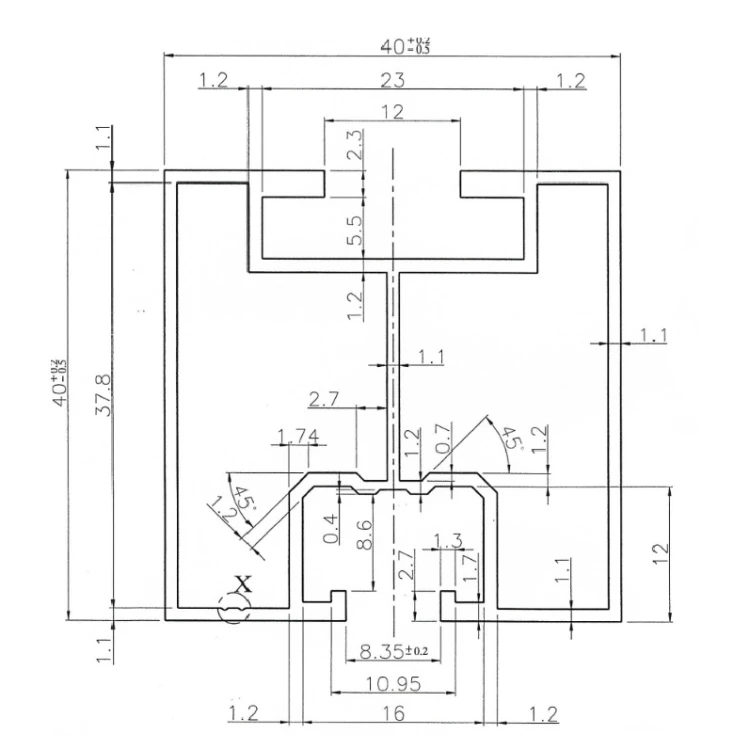

Ενδεικτικό σχέδιο, ονομαστικές διαστάσεις σε mm. Το σχέδιο του κατασκευαστή με ανοχές βρίσκεται στα αρχεία προς λήψη.
Επιφύλαξη
Η απόσταση των στηριγμάτων και η φέρουσα ικανότητα καθορίζονται από τη στατική μελέτη – λαμβάνοντας υπόψη τα φορτία χιονιού και ανέμου και την κατασκευή της στέγης.

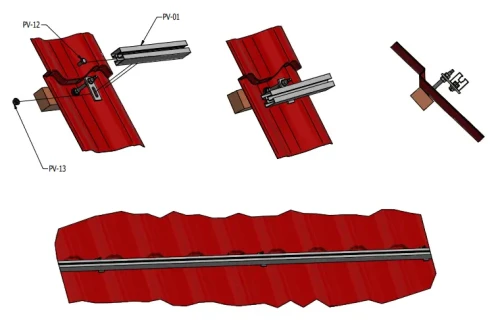

Εικόνα του κατασκευαστή: προφίλ βιδωμένο από το κάτω κανάλι στα στηρίγματα σε στέγη από τραπεζοειδή λαμαρίνα.
