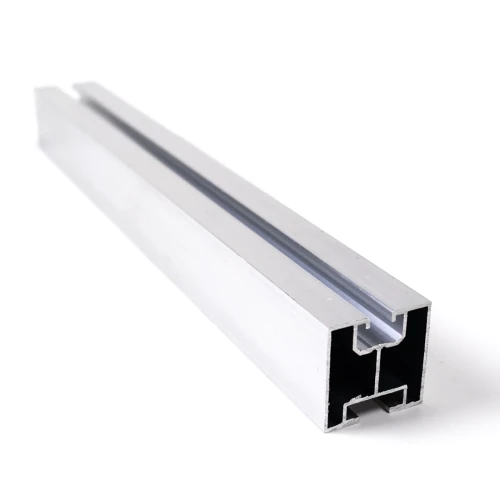

Προφίλ αλουμινίου 40x40mm 10cm για βίδες σφυριού

Μετάβαση στις αξιολογήσεις προϊόντος

Προφίλ στήριξης από αλουμίνιο 6060, 40x40mm, μήκος 10cm, για στερέωση φωτοβολταϊκών πάνελ. Συμβατό με κοχλίες σφυριού 28/15 M10. Τοποθέτηση με μεσαίες και τελικές σφιγκτήρες στο επάνω κανάλι ράγας.

Μετάβαση στην πλήρη περιγραφή
με ΦΠΑ χωρίς ΦΠΑ
Τιμή 0,81 €
με 24% ΦΠΑ

Τα έξοδα αποστολής δεν περιλαμβάνονται στην τιμή.

Επιλέξτε παραλλαγή:

Οι επιμέρους παραλλαγές μπορεί να διαφέρουν στην τιμή

Ποσότητα

τεμ.
Διαθεσιμότητα:
Σε απόθεμα (μεγάλη ποσότητα)
Χρόνος αποστολής: 24 ώρες

Χαρακτηριστικά προϊόντος

[PIM] Profile montażowe #6

  • Μήκος [mm] 100
  • Προφίλ [mm] 40×40
  • Τύπος αυλακιού Για μπουλόνι σφύρας
  • Επιφάνεια Φυσικό

Περιγραφή

Προφίλ στήριξης φωτοβολταϊκών 40 × 40 mm
40 × 40 mmΔιατομή
10 cm100 mm
Αλουμίνιο 6060χωρίς επεξεργασία επιφάνειας
1,1 mmΤοίχωμα
περ. 0,89 kg/mΒάρος ανά μέτρο

Δείγμα 10 cm – για έλεγχο πριν από την παραγγελία

Ένα κοντό κομμάτι προφίλ για να δείτε τη διατομή και το φινίρισμα και να ελέγξετε πώς εφαρμόζουν οι βίδες και οι σφιγκτήρες, πριν παραγγείλετε πλήρη μήκη. Για την κατασκευή επιλέξτε προφίλ πλήρους μήκους από τον πίνακα σύγκρισης παρακάτω.

Βίντεο προϊόντοςΔείτε το προφίλ από κοντά και πώς τοποθετούνται τα στοιχεία του συστήματος.

Σε τι χρησιμεύει

Ράγα στήριξης αλουμινίου για φωτοβολταϊκές εγκαταστάσεις. Στην επάνω πλευρά του προφίλ τα πάνελ στερεώνονται με ενδιάμεσους και ακραίους σφιγκτήρες, ενώ από κάτω το προφίλ βιδώνεται σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.

  • ✓Τοποθετείτε φωτοβολταϊκά πάνελ σε άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
  • ✓Στερεώνετε τους σφιγκτήρες των πάνελ με M8 (επάνω κανάλι).
  • ✓Συνδέετε το προφίλ με το άγκιστρο ή τον αντάπτορα με βίδα τύπου σφυρί M10 28/15 και παξιμάδι με φλάντζα (κάτω κανάλι).
  • ✓Θέλετε πρώτα να ελέγξετε το προφίλ στο χέρι – αυτό είναι δείγμα 10 cm· τα πλήρη μήκη θα βρείτε στον πίνακα σύγκρισης παρακάτω.

Μην μπερδέψετε τα προφίλ

Έχετε εξάγωνες βίδες M10; Επιλέξτε το προφίλ για εξάγωνες βίδες M10 – αυτό το προφίλ έχει κάτω κανάλι για βίδες τύπου σφυρί.

Διατομή προφίλ

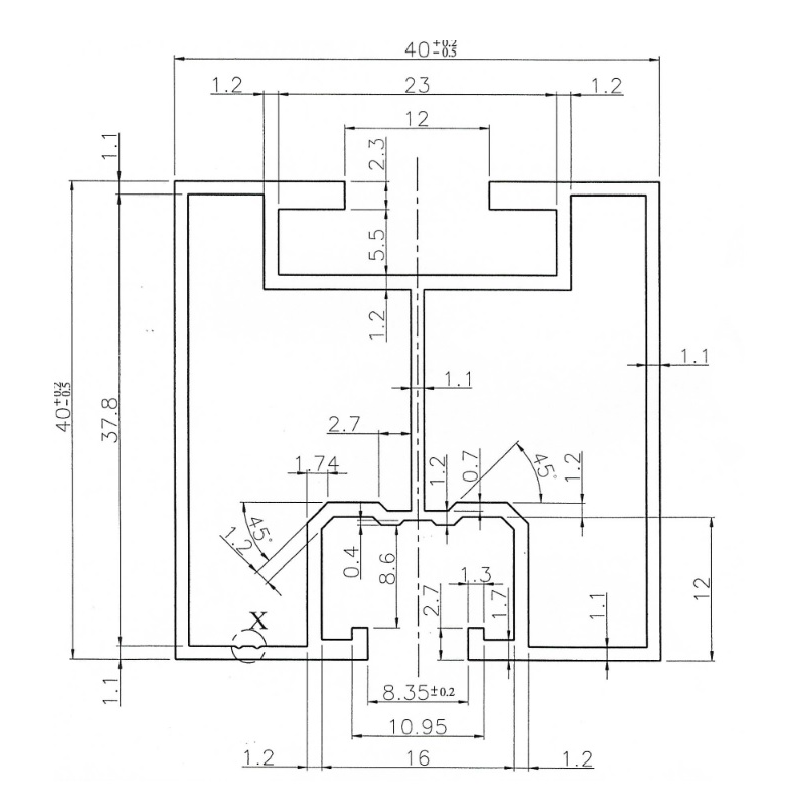

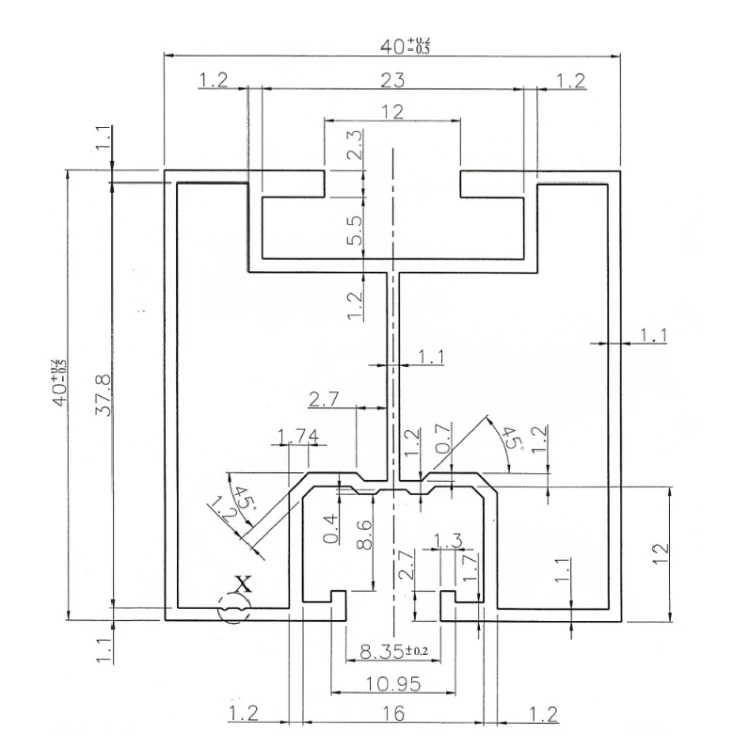

Σχέδιο διατομής του προφίλ 40 × 40 mm: πλάτος 40 mm, ύψος 40 mm, σχισμή επάνω καναλιού 8,35 mm, σχισμή κάτω καναλιού 12 mm
Μεγέθυνση διατομής
Επάνωκανάλι για σφιγκτήρες πάνελ (M8)Κάτωκανάλι για βίδα τύπου σφυρί M10 28/15

Ενδεικτικό σχέδιο, ονομαστικές διαστάσεις σε mm. Το σχέδιο του κατασκευαστή με ανοχές βρίσκεται στα αρχεία προς λήψη.

Επιλογή στερέωσης

τετράγωνο παξιμάδι DIN 557 M8Επάνω κανάλι · σχισμή 8,35 mm, πλάτος 16 mmΠαξιμάδι T M8 ή τετράγωνο παξιμάδι DIN 557 M8
Για ενδιάμεσους και ακραίους σφιγκτήρες πάνελ – επιλέξτε τους σφιγκτήρες ανάλογα με το ύψος του πλαισίου.
βίδα M10×25Κάτω κανάλι · σχισμή 12 mm, πλάτος 23 mmβίδα M10×25
βίδα M10×30
Επιλέξτε το μήκος της βίδας ανάλογα με τη στερέωση. Για άγκιστρα στέγης, αντάπτορες ή τρίγωνα.
παξιμάδι με φλάντζα M10Παξιμάδιπαξιμάδι με φλάντζα M10
Για τη βίδα στο κάτω κανάλι.
ΕπέκτασηΣύνδεσμοι προφίλ – πωλούνται χωριστά

Επιφύλαξη

Η απόσταση των στηριγμάτων και η φέρουσα ικανότητα καθορίζονται από τη στατική μελέτη – λαμβάνοντας υπόψη τα φορτία χιονιού και ανέμου και την κατασκευή της στέγης.

Τεχνικά στοιχεία

Διατομή40 × 40 mm
Μήκος100 mm
Πάχος τοιχώματος1,1 mm
Σχισμή επάνω καναλιού8,35 mm
Πλάτος επάνω καναλιού16 mm
Σχισμή κάτω καναλιού12 mm
Πλάτος κάτω καναλιού23 mm
Κράμααλουμίνιο 6060
Φινίρισμαχωρίς επεξεργασία επιφάνειας
Βάρος ανά μέτροπερ. 0,89 kg/m

Ονομαστικές διαστάσεις σύμφωνα με το φύλλο δεδομένων του κατασκευαστή· το βάρος είναι κατά προσέγγιση.

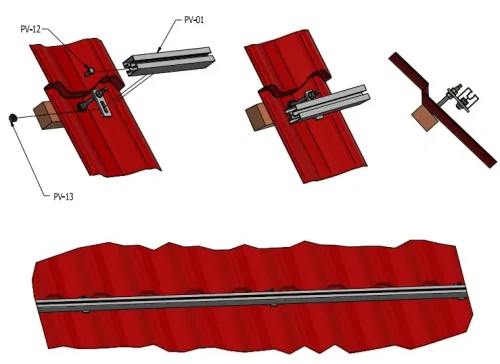

Παράδειγμα τοποθέτησηςΜεγέθυνση παραδείγματος τοποθέτησης

Εικόνα του κατασκευαστή: προφίλ βιδωμένο από το κάτω κανάλι στα στηρίγματα σε στέγη από τραπεζοειδή λαμαρίνα.
