Ροδέλα γείωσης – πλάκα επαφής PV από ανοξείδωτο χάλυβα 40×40 mm

Διαθεσιμότητα: Σε απόθεμα (μεγάλη ποσότητα)

Παράδοση εντός: 10 εργάσιμες ημέρες

Βάρος: 0.004 kg

Τιμή / τεμ.: 0,06 € 0.06

συμπ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

Καθαρή τιμή / τεμ.: (0,05 €)

εξαιρ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

* Ποσότητα:

Τεμάχιο
Συσκευασία: 500 τεμάχια
Συσκευασία: 15000 τεμάχια
Συσκευασία: 30000 τεμάχια

ποσότητα τεμ.

Σύνολο:

προϊόν μη διαθέσιμο

προσθήκη στη λίστα επιθυμιών

* - Υποχρεωτικό πεδίο

Αξιολόγηση:

Προμηθευτής: -

Κωδικός προϊόντος: PV-20

προτείνετε σε ένα φίλο

Περιγραφή

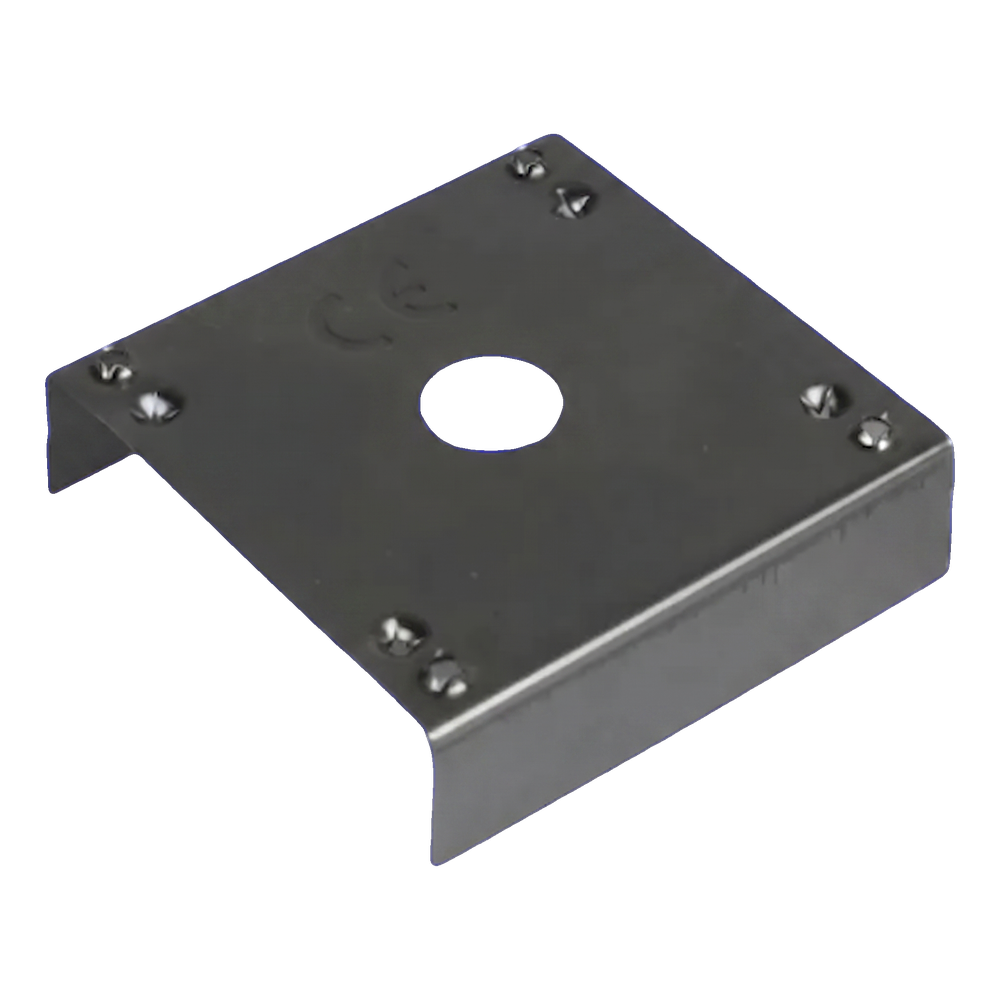

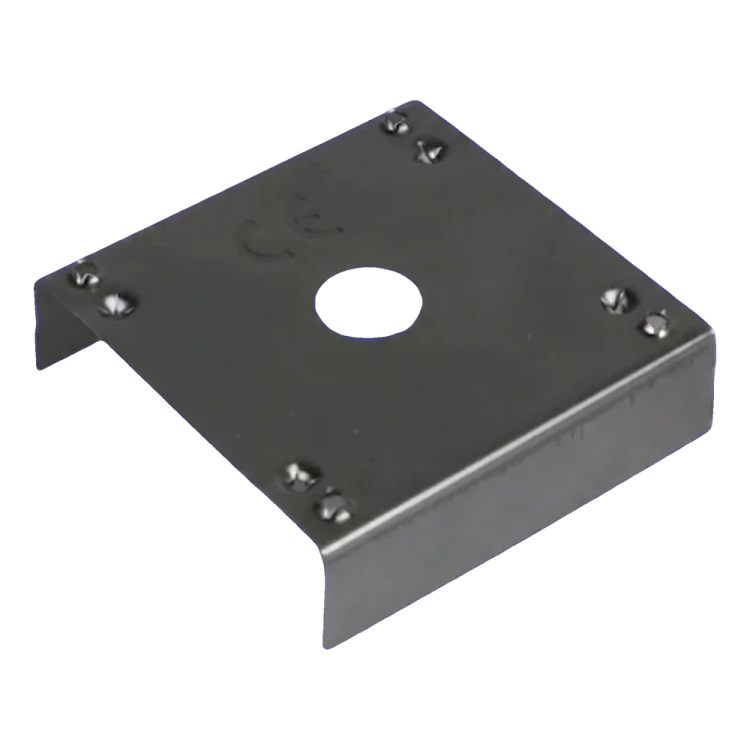

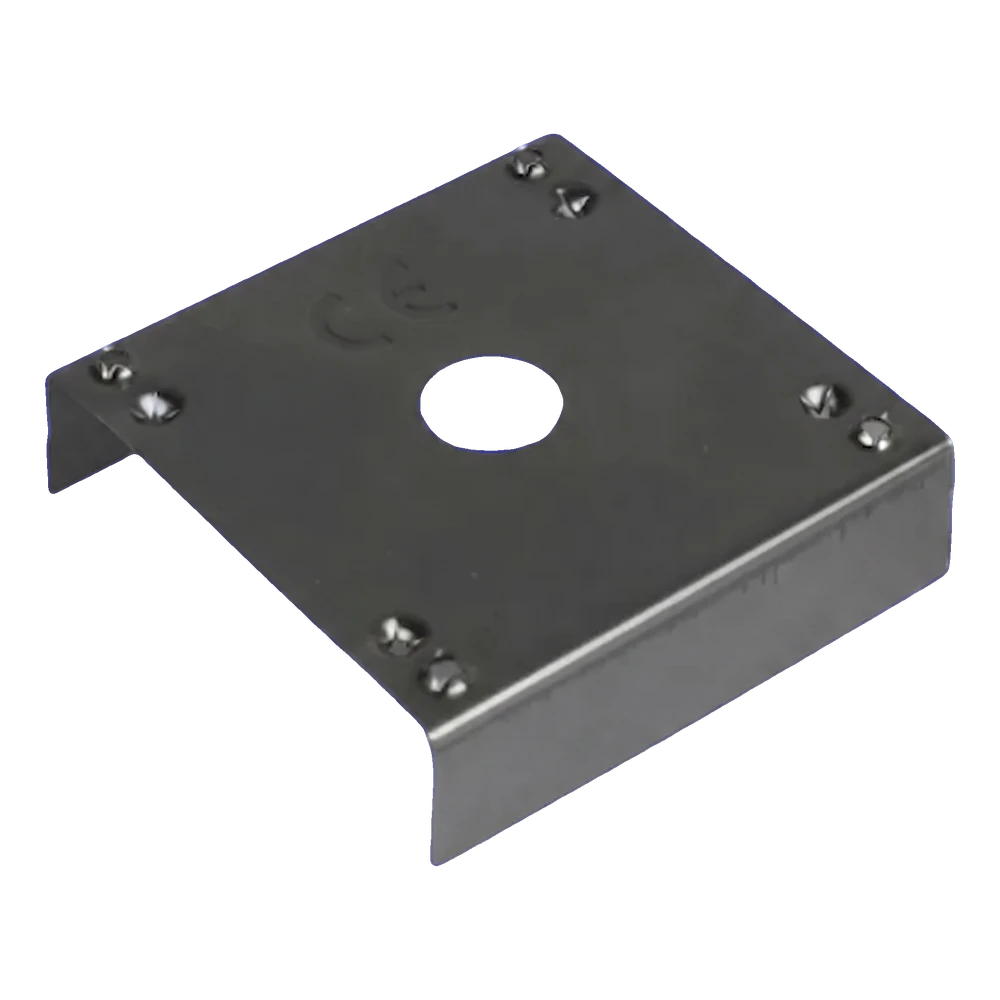

Ροδέλα γείωσης – πλάκα επαφής PV από ανοξείδωτο χάλυβα 40×40 mm

Ροδέλα γείωσης – πλάκα επαφής 40×40 mm από ανοξείδωτο χάλυβα

Η ροδέλα γείωσης – πλάκα επαφής αποτελεί απαραίτητο στοιχείο των συνδέσεων εξίσωσης δυναμικού στις φωτοβολταϊκές εγκαταστάσεις. Εξασφαλίζει γαλβανική συνέχεια μεταξύ των πλαισίων των φωτοβολταϊκών modules και της κατασκευής στήριξης, επιτρέποντας την αποτελεσματική εξίσωση των ηλεκτρικών δυναμικών. Οκτώ αιχμηρές κωνικές προεξοχές, τοποθετημένες συμμετρικά στην επιφάνεια της πλάκας, διαπερνούν το λεπτό ανοδιωμένο στρώμα αλουμινίου που καλύπτει τα πλαίσια των πάνελ — ένα στρώμα που λειτουργεί ως μονωτής και δεν άγει ηλεκτρικά φορτία. Χάρη σε αυτό, η ροδέλα φτάνει απευθείας στο μεταλλικό στρώμα του αλουμινίου, δημιουργώντας στιβαρή και ανθεκτική ηλεκτρική σύνδεση. Η πλάκα κατασκευάζεται από ανοξείδωτο χάλυβα 1.4301 (ωστενιτική ποιότητα A2/304), γεγονός που εγγυάται εξαιρετική αντοχή στη διάβρωση και πολυετή, αδιάλειπτη λειτουργία σε κάθε καιρική συνθήκη. Το σχήμα ανοιχτού διατομής U με δύο λυγισμένα πτερύγια διευκολύνει την τοποθέτηση στο προφίλ στήριξης και σταθεροποιεί το εξάρτημα πριν από τη σύσφιξη της βίδας.

Γιατί αξίζει να χρησιμοποιείτε πλάκες επαφής

Διαπερνούν το ανοδιωμένο μονωτικό στρώμα των πλαισίων των πάνελ, εξασφαλίζοντας σταθερή ηλεκτρική επαφή

Ανοξείδωτος χάλυβας A2 (1.4301/304) — ωστενιτικός, μη μαγνητικός, ανθεκτικός στη διάβρωση σε κάθε περιβαλλοντική συνθήκη, ακόμη και σε θαλάσσια και βιομηχανική ατμόσφαιρα

Συμπαγείς διαστάσεις 40×40 mm — συμβατότητα με τα τυπικά προφίλ στήριξης φωτοβολταϊκών

Το σχήμα διατομής U σταθεροποιεί τη ροδέλα πάνω στο προφίλ — γρήγορη και ασφαλής τοποθέτηση χωρίς επιπλέον ρύθμιση θέσης

Το ελάχιστο βάρος (4 g) δεν επηρεάζει το φορτίο της κατασκευής

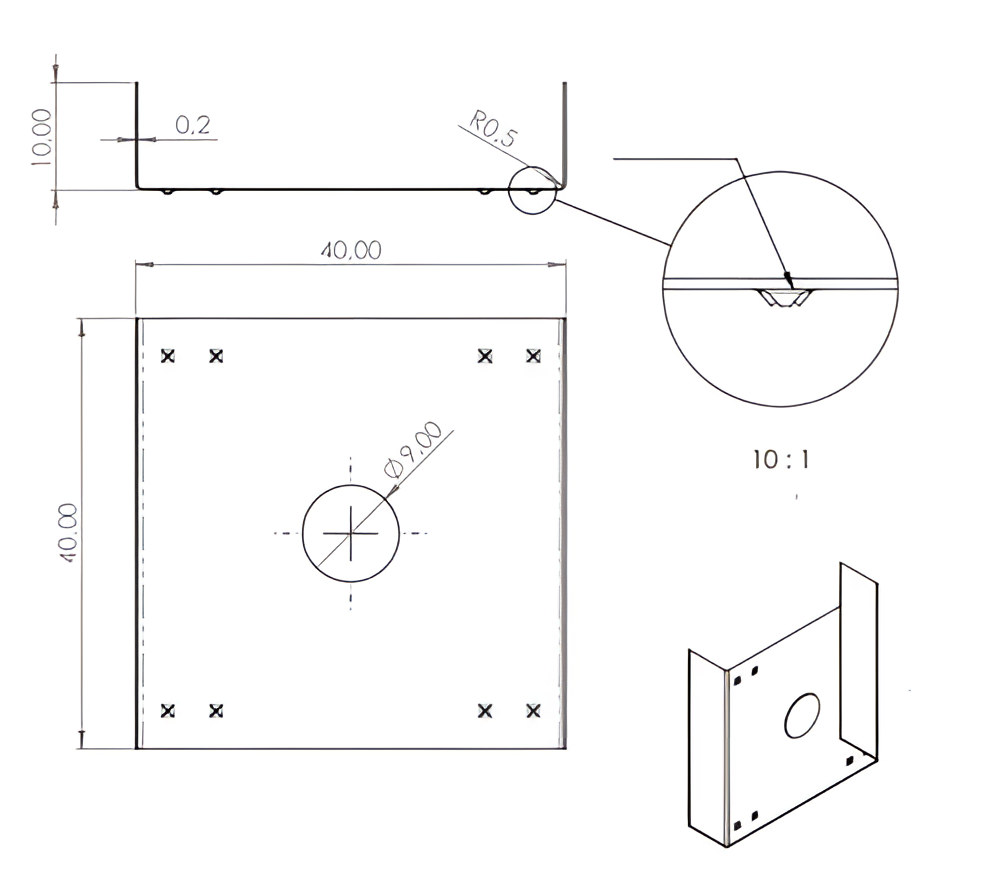

Τεχνικό σχέδιο της ροδέλας γείωσης 40×40 mm με διαστάσεις και λεπτομέρεια προεξοχής

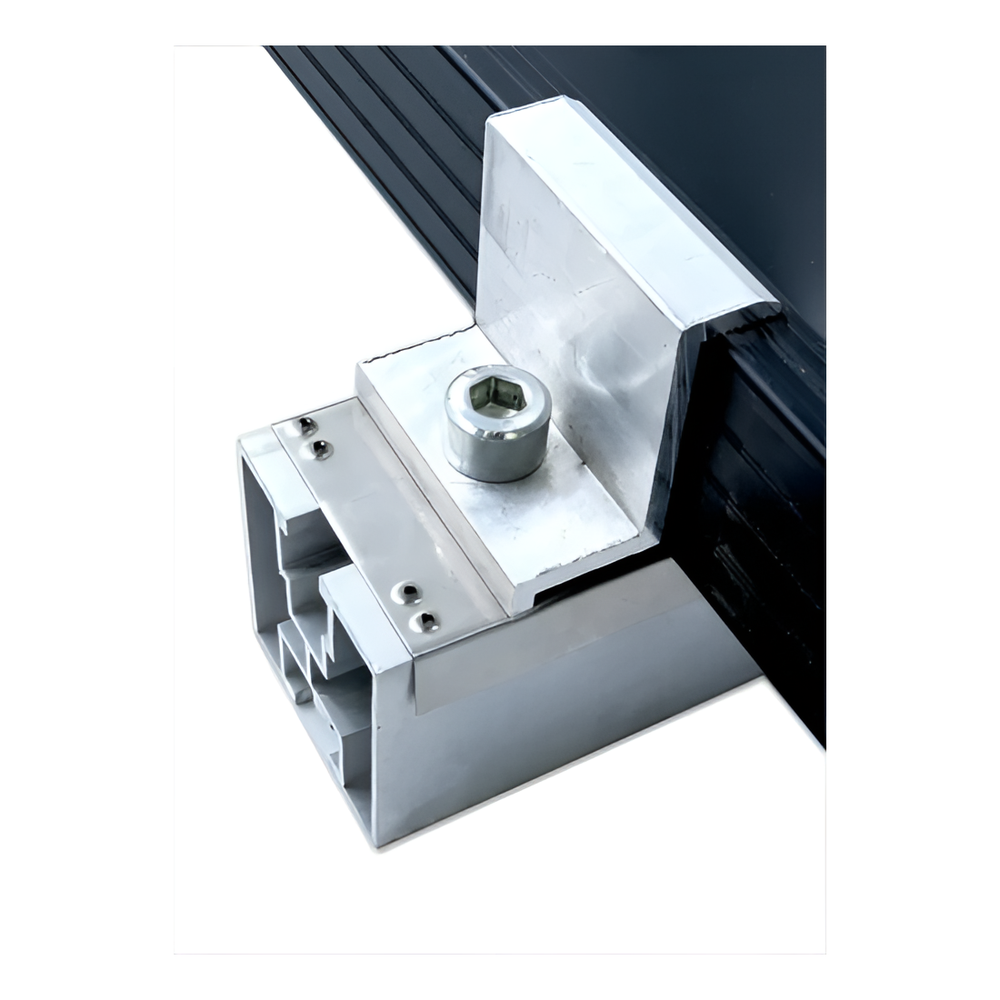

Ροδέλα γείωσης τοποθετημένη μεταξύ του κλέμα στερέωσης και του προφίλ αλουμινίου με το πλαίσιο του φωτοβολταϊκού πάνελ

Η φωτογραφία απεικονίζει την πλάκα επαφής τοποθετημένη ανάμεσα στο κλέμα στερέωσης και το προφίλ αλουμινίου της φωτοβολταϊκής κατασκευής. Οι προεξοχές γείωσης πιέζονται πάνω στο πλαίσιο του φωτοβολταϊκού module, διαπερνώντας το ανοδιωμένο στρώμα και εξασφαλίζοντας αξιόπιστη γαλβανική επαφή απαραίτητη για τη σωστή εξίσωση δυναμικού στην εγκατάσταση.

Βίντεο που παρουσιάζει τη ροδέλα γείωσης σε φωτοβολταϊκή εγκατάσταση

Βίντεο που παρουσιάζει τη χρήση της πλάκας επαφής στις συνδέσεις εξίσωσης δυναμικού PV

Βίντεο που παρουσιάζει την τοποθέτηση στοιχείων γείωσης σε φωτοβολταϊκό σύστημα

Τεχνικά χαρακτηριστικά

Τύπος εξαρτήματος	ροδέλα γείωσης – πλάκα επαφής
Διάμετρος / διάσταση	40 × 40 mm
Ύψος λυγίσματος (πτερύγιο)	10 mm
Διάμετρος οπής στερέωσης	Ø 9 mm
Πάχος	0,2 mm
Αριθμός προεξοχών γείωσης	8
Ακτίνα προεξοχής	R 0,5 mm

Υλικό

Υλικό	ανοξείδωτος χάλυβας 1.4301 (A2 / ποιότητα 304)
Αντοχή στη διάβρωση	υψηλή — ωστενιτικός μη μαγνητικός χάλυβας με προσθήκη νικελίου

Τοποθέτηση και χρήση

Τρόπος τοποθέτησης	σύσφιξη με βίδα μέσω της κεντρικής οπής Ø 9 mm στο προφίλ στήριξης
Συμβατά προφίλ / κατασκευές	αλουμινένια προφίλ στήριξης PV — πλαίσια φωτοβολταϊκών modules

Φυσικά χαρακτηριστικά

Βάρος	0,004 kg (4 g)

Ασφάλεια
