Μικροαυτόματοι και διακόπτες κινητήρα για ηλεκτρικές εγκαταστάσεις
Η κατηγορία περιλαμβάνει μικροαυτόματους διακόπτες (MCB) για προστασία καλωδίων και γραμμών από υπερφόρτιση και βραχυκύκλωμα, καθώς και λίγες συσκευές προστασίας κινητήρα. Οι περισσότεροι είναι 1-πολικοί και 3-πολικοί διακόπτες AC για εγκατάσταση σε ράγα DIN. Διατίθενται επίσης 2-πολικοί διακόπτες DC για φωτοβολταϊκά συστήματα. Απευθύνονται σε ηλεκτρολόγους και κατασκευαστές πινάκων.
Τι θα βρείτε σε αυτή την κατηγορία

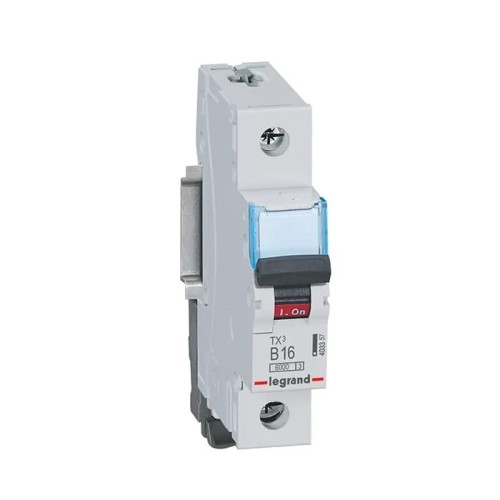

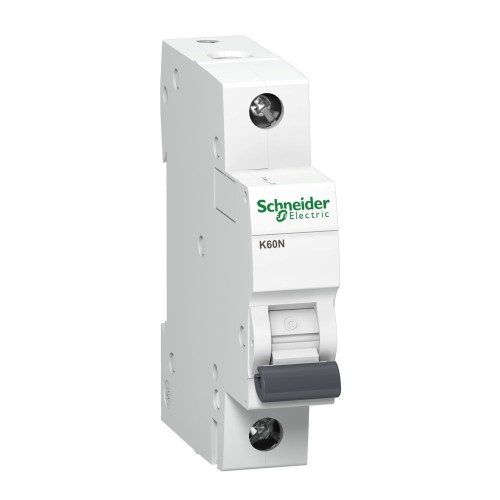

- 1-πολικοί μικροαυτόματοι (38 προϊόντα) με χαρακτηριστική B και C, για μονοφασικά κυκλώματα σε πίνακες διανομής.
- 3-πολικοί μικροαυτόματοι (45 προϊόντα) με χαρακτηριστική B και C, για τριφασικά κυκλώματα, με ονομαστική τάση 230/400 V AC.
- 2-πολικοί διακόπτες DC για φωτοβολταϊκά (2 προϊόντα): 13 A και 16 A, 800 V DC, χαρακτηριστική B, για ράγα DIN.
- Συσκευές προστασίας κινητήρα (3 προϊόντα) δίπλα σε 82 διακόπτες υπερέντασης.
- Μάρκες: HAGER, EATON, SCHNEIDER ELECTRIC, ETI και LEGRAND, με ονομαστικά ρεύματα από 6 A έως 63 A.
Πώς να επιλέξετε
- Ονομαστικό ρεύμα: επιλέξτε το ανάλογα με το καλώδιο και το φορτίο. Η γκάμα ξεκινά από 6 A και φτάνει έως 63 A, ενώ το πιο συνηθισμένο είναι τα 16 A (22 προϊόντα).
- Χαρακτηριστική ενεργοποίησης: η B (46 προϊόντα) ταιριάζει σε συσκευές με χαμηλά ρεύματα εκκίνησης. Η C (36 προϊόντα) χρησιμοποιείται για την προστασία καλωδίων από υπερφόρτιση και βραχυκύκλωμα.
- Αριθμός πόλων: επιλέξτε 1P (38 προϊόντα) ή 3P (45 προϊόντα) για κυκλώματα AC. Τα φωτοβολταϊκά strings DC χρησιμοποιούν 2P (2 προϊόντα).

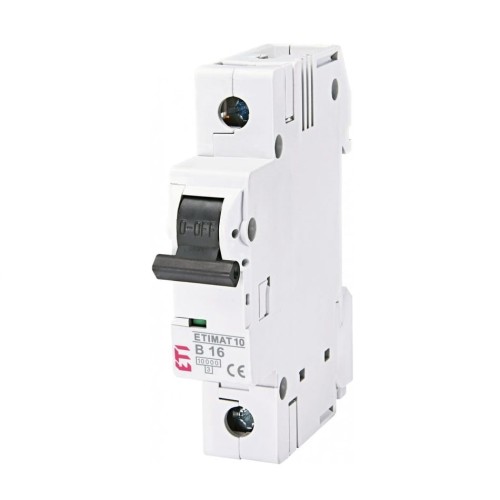

- Ικανότητα διακοπής: τα 6 kA είναι το στάνταρ (78 προϊόντα). Τα 10 kA διατίθενται σε 3 προϊόντα.
- Ακροδέκτες και τοποθέτηση: ελέγξτε τη χωρητικότητα των ακροδεκτών, για παράδειγμα 1-25 mm² σε πολλά μοντέλα, και την τοποθέτηση σε ράγα DIN TH35.
Τυπικές εφαρμογές

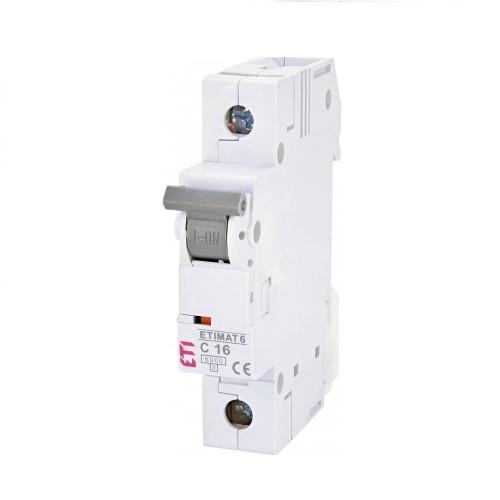

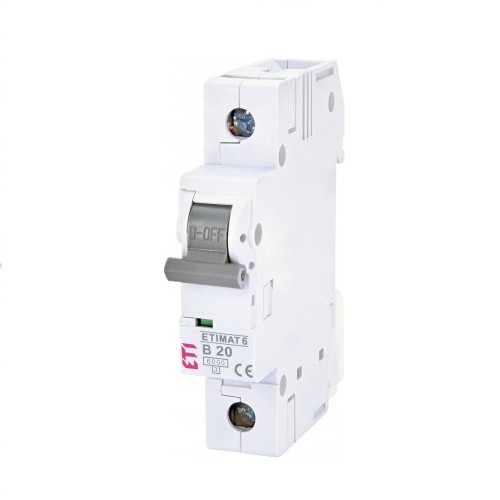

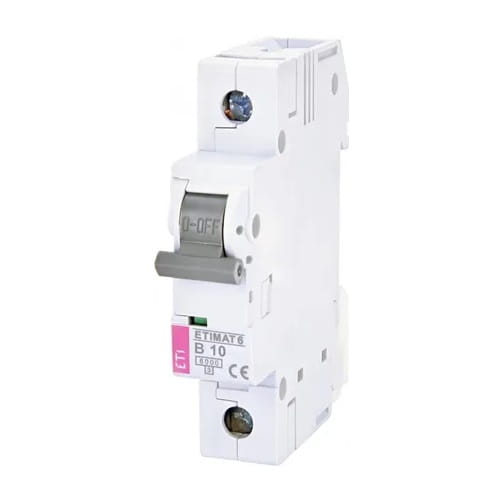

Οι διακόπτες αυτοί προστατεύουν τα τελικά κυκλώματα σε οικιακές και εμπορικές εγκαταστάσεις. Αρκετά μοντέλα είναι σχεδιασμένα και για φωτοβολταϊκά συστήματα. Ενδεικτικά αναφέρονται οι 3-πολικοί διακόπτες Ex9BN, ο ETIMAT 6 για φωτοβολταϊκές εγκαταστάσεις AC και πίνακες διανομής, και ο C60PV-DC για strings DC. Επιλεγμένες σειρές δέχονται βοηθητικές επαφές, πηνία και μονάδες διαφορικής προστασίας.
Συχνές ερωτήσεις
Μπορώ να προσθέσω εξαρτήματα σε αυτούς τους διακόπτες;

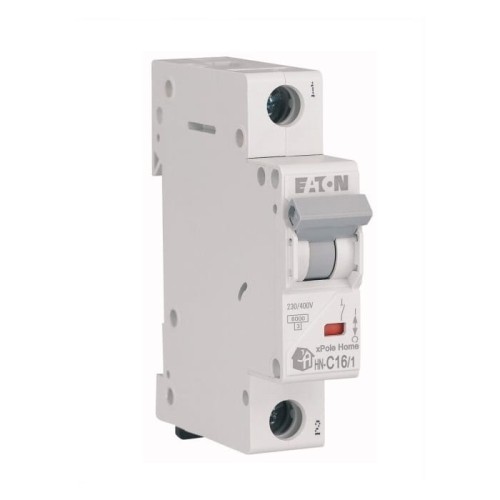

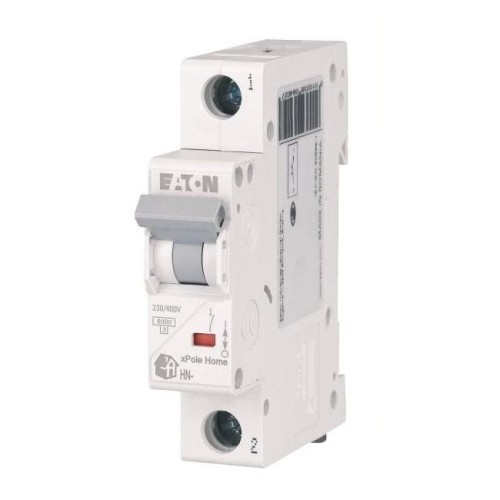

Ορισμένες σειρές επιδέχονται επέκταση. Οι διακόπτες Ex9BN δέχονται βοηθητικές επαφές και επαφές σήμανσης, πηνία εργασίας, πηνία ελάχιστης και μέγιστης τάσης ή μονάδες διαφορικής προστασίας. Μπορούν να τοποθετηθούν έως τρεις μονάδες επαφών και δύο μονάδες πηνίων. Και η σειρά EATON xPole Home υποστηρίζει εξαρτήματα.
Υπάρχουν διακόπτες για φωτοβολταϊκά κυκλώματα DC;
Ναι. Τα 2-πολικά μοντέλα της Schneider Electric διατίθενται σε 13 A και 16 A, 800 V DC, με χαρακτηριστική B. Η ικανότητα διακοπής είναι 3 kA στα 650 V DC και 1,5 kA στα 800 V DC. Τοποθετούνται σε ράγα DIN.
Ποια είναι η διαφορά ανάμεσα στη χαρακτηριστική B και C;
Η χαρακτηριστική B έχει καθυστερημένη ενεργοποίηση και ταιριάζει σε συσκευές με χαμηλά ρεύματα εκκίνησης. Η χαρακτηριστική C δίνεται για προστασία καλωδίων από υπερφόρτιση και βραχυκύκλωμα. Ελέγξτε το φορτίο πριν επιλέξετε.
Δεν είστε σίγουροι ποιο ονομαστικό ρεύμα ή ποια χαρακτηριστική ταιριάζει στο κύκλωμά σας; Επικοινωνήστε με την τεχνική υποστήριξη για βοήθεια στην επιλογή.
