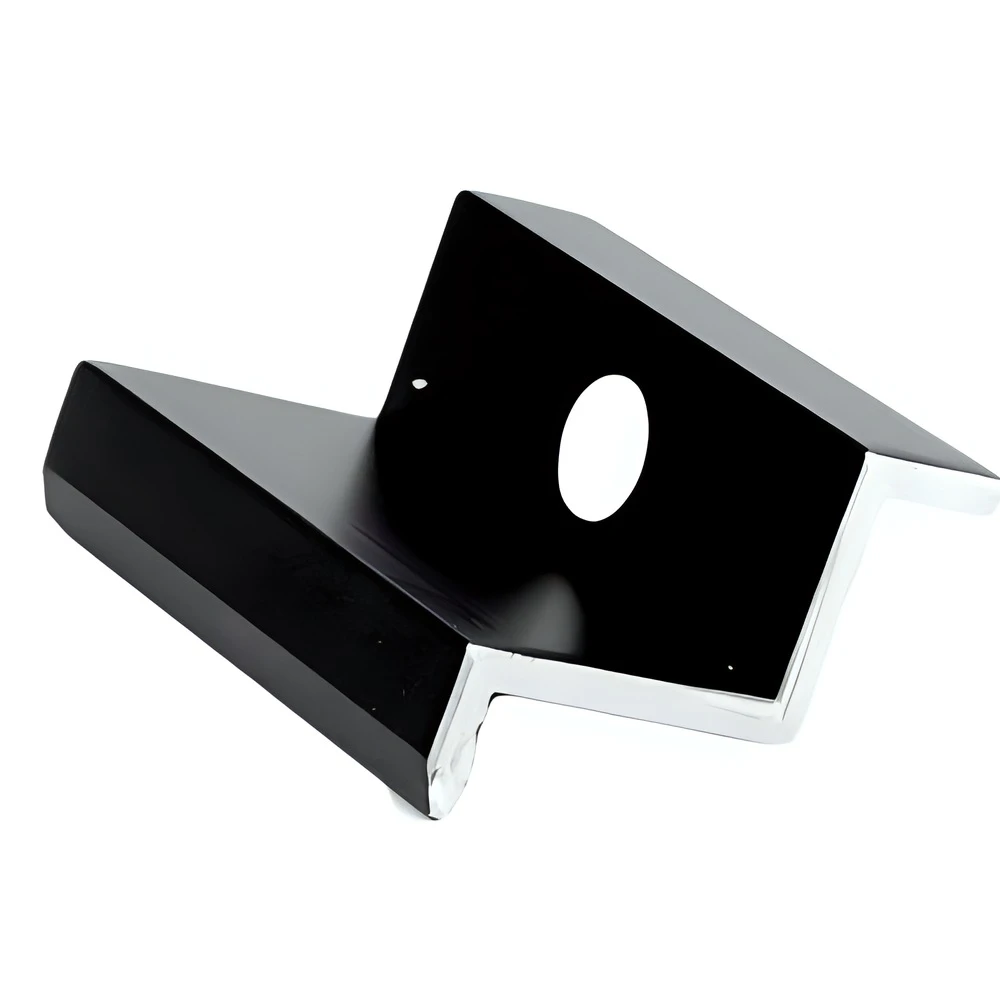

Πλευρικός σφιγκτήρας H30 μαύρος ανοδιωμένος – τερματικός σφιγκτήρας PV L50

Διαθεσιμότητα: Σε απόθεμα (μεγάλη ποσότητα)

Παράδοση εντός: 10 εργάσιμες ημέρες

Βάρος: 0.02 kg

Τιμή / τεμ.: 0,35 € 0.35

συμπ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

Καθαρή τιμή / τεμ.: (0,28 €)

εξαιρ. 24% ΦΠΑ, εξαιρ. έξοδα αποστολής

* Ποσότητα:

Τεμάχιο
Συσκευασία: 250 τεμάχια
Συσκευασία: 5000 τεμάχια
Συσκευασία: 10000 τεμάχια

ποσότητα τεμ.

Σύνολο:

προϊόν μη διαθέσιμο

προσθήκη στη λίστα επιθυμιών

* - Υποχρεωτικό πεδίο

Αξιολόγηση:

Προμηθευτής: -

Κωδικός προϊόντος: PV-03-02

προτείνετε σε ένα φίλο

Περιγραφή

Πλευρικός σφιγκτήρας H30 μαύρος ανοδιωμένος – τερματικός σφιγκτήρας PV L50

Πλευρικός (τερματικός) σφιγκτήρας H30 για τη στερέωση της εξωτερικής άκρης φωτοβολταϊκών πάνελ με πάχος πλαισίου 30 mm. Κατασκευασμένος από αλουμίνιο 6060 με μαύρη ανοδίωση, η οποία αυξάνει την αντοχή στη διάβρωση και προσφέρει αισθητική εμφάνιση στην εγκατάσταση.

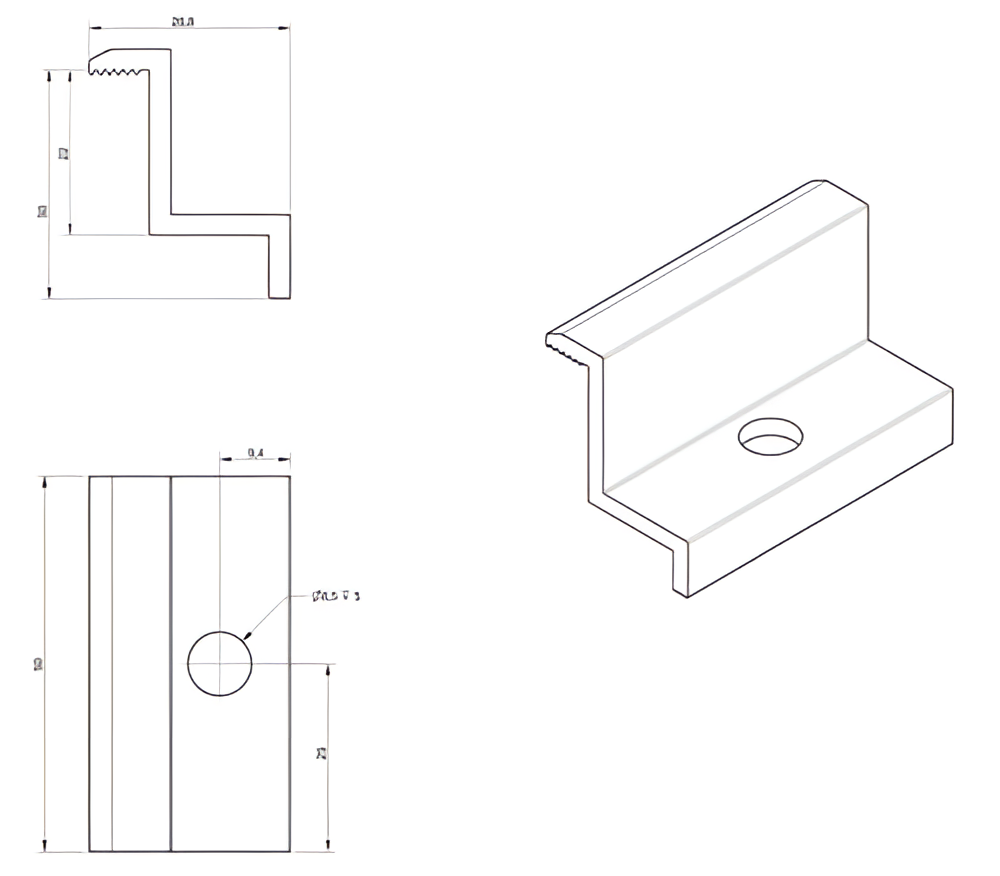

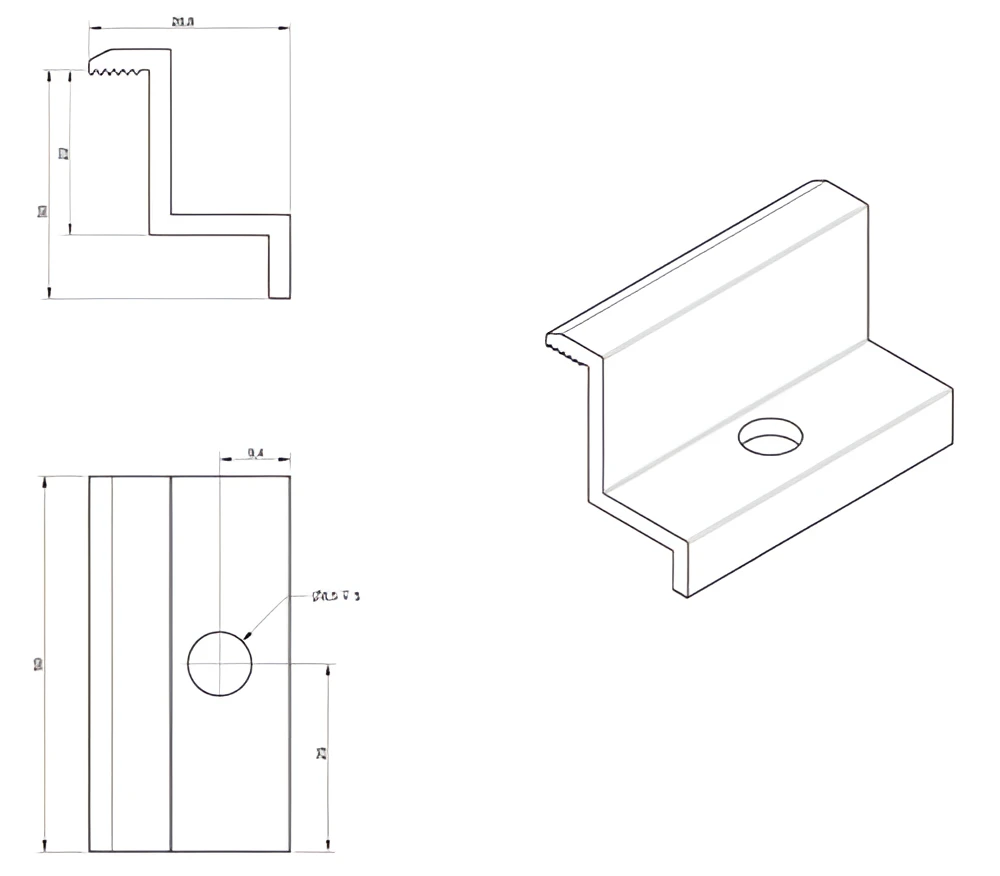

Τεχνικό σχέδιο πλευρικού σφιγκτήρα H30 – διαστασιολογικές προβολές και ισομετρική όψη

Εφαρμογή και τοποθέτηση

Ο πλευρικός σφιγκτήρας χρησιμεύει ως στοιχείο τερματισμού στα άκρα των σειρών φωτοβολταϊκών πλαισίων — τόσο σε επίπεδες στέγες, όσο και σε κεκλιμένες στέγες. Για τη στερέωση των πάνελ μεταξύ τους θα πρέπει να χρησιμοποιούνται μεσαίοι σφιγκτήρες. Στη συσκευασία περιλαμβάνεται μόνο ο αλουμινένιος σφιγκτήρας — η βίδα και το παξιμάδι πρέπει να επιλεγούν ξεχωριστά.

Συμβατότητα με προφίλ τοποθέτησης

Αλουμινένια προφίλ για εξαγωνική βίδα

Αλουμινένια προφίλ για βίδα τύπου T

Τραπεζοειδή προφίλ για στέγες από τραπεζοειδή λαμαρίνα

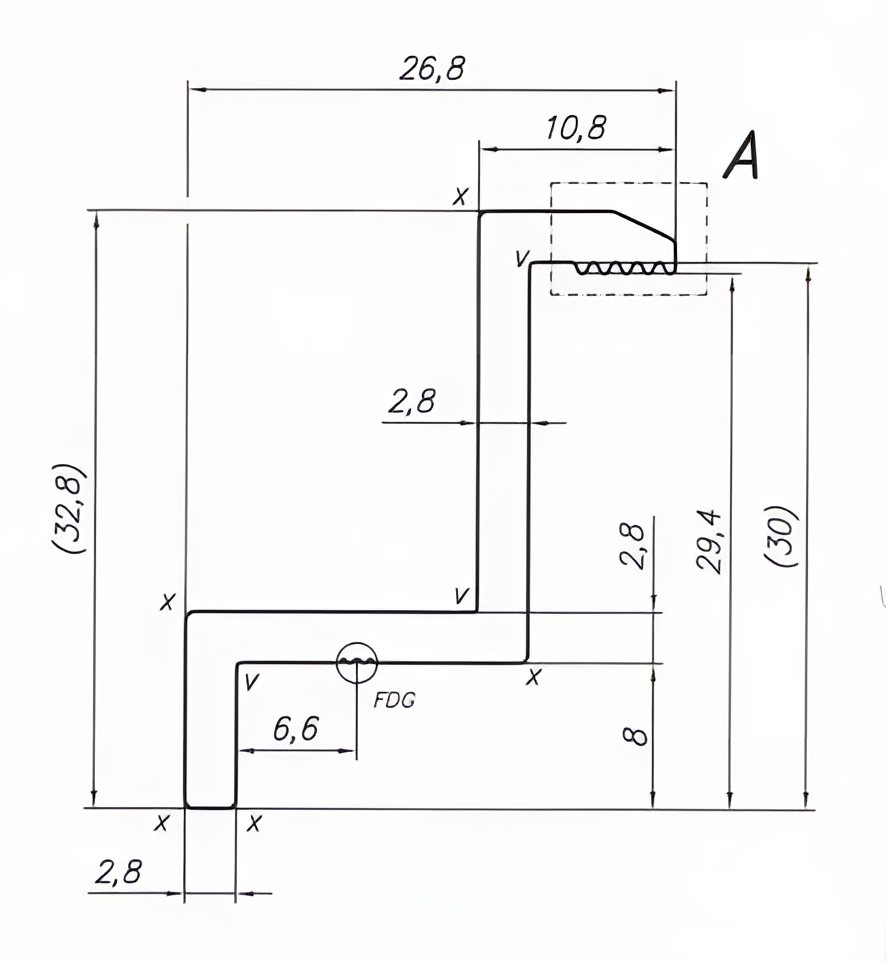

Διαστασιολογικό σχέδιο προφίλ πλευρικού σφιγκτήρα H30 – διατομή με λεπτομερείς διαστάσεις

Διαστάσεις και τεχνικά χαρακτηριστικά

Πλάτος: 26,8 mm

Συνολικό ύψος: 32,8 mm

Λειτουργικό ύψος (H): 30 mm

Μήκος: 50 mm

Οπή τοποθέτησης: Ø8,5 mm (για βίδα M8)

Πάχος τοιχώματος: 2,8 mm

Υλικό: αλουμίνιο 6060

Φινίρισμα: μαύρη ανοδίωση

Χρώμα: μαύρο

Επιλογή εξάγωνης βίδας Άλεν DIN 912

Τύπος προφίλ	Μέγεθος βίδας
Προφίλ τύπου Τ	M8x20
Εξαγωνικό προφίλ	M8x20
Τραπεζοειδής γέφυρα (για σφήνα)	M8x20
Τραπεζοειδής γέφυρα (για εξαγωνική βίδα)	M8x20

Η συνιστώμενη ροπή σύσφιξης πρέπει να επιλέγεται σύμφωνα με τις οδηγίες του κατασκευαστή των φωτοβολταϊκών πάνελ.

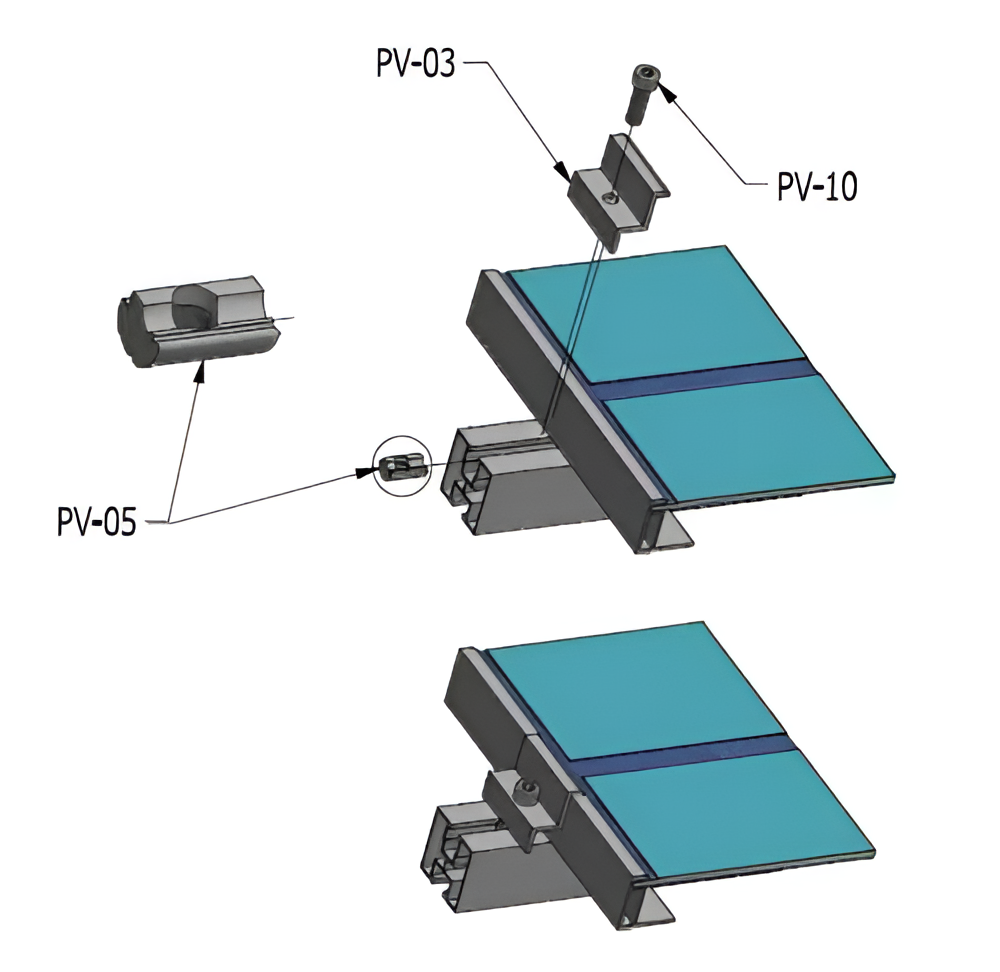

Σχέδιο τοποθέτησης πλευρικού σφιγκτήρα με συρόμενη σφήνα και βίδα σε αλουμινένιο προφίλ

Στο σχέδιο τοποθέτησης παρουσιάζεται ο τρόπος στερέωσης του πλευρικού σφιγκτήρα στο αλουμινένιο προφίλ με χρήση συρόμενης σφήνας και βίδας Άλεν. Ο σφιγκτήρας πιέζει την άκρη του φωτοβολταϊκού πλαισίου, εξασφαλίζοντας σταθερή και ασφαλή στερέωση.

Οδηγίες τοποθέτησης συρόμενων σφηνών και βιδών σε αλουμινένιο προφίλ φωτοβολταϊκού συστήματος

Τεχνικά δεδομένα

Τύπος σφιγκτήρα	Ακραία
Πάχος πάνελ [mm]	30
Χρώμα	Μαύρο
Ακίδα γείωσης	Όχι
Πρόσθετος εξοπλισμός	Χωρίς εξαρτήματα
