Μεσαία σφιγκτήρας H25 L50 - ακατέργαστο με πείρο γείωσης
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή
Ενδιάμεση σφιγκτήρας L50 H25 - υψηλή - ακατέργαστη με πείρο γείωσης

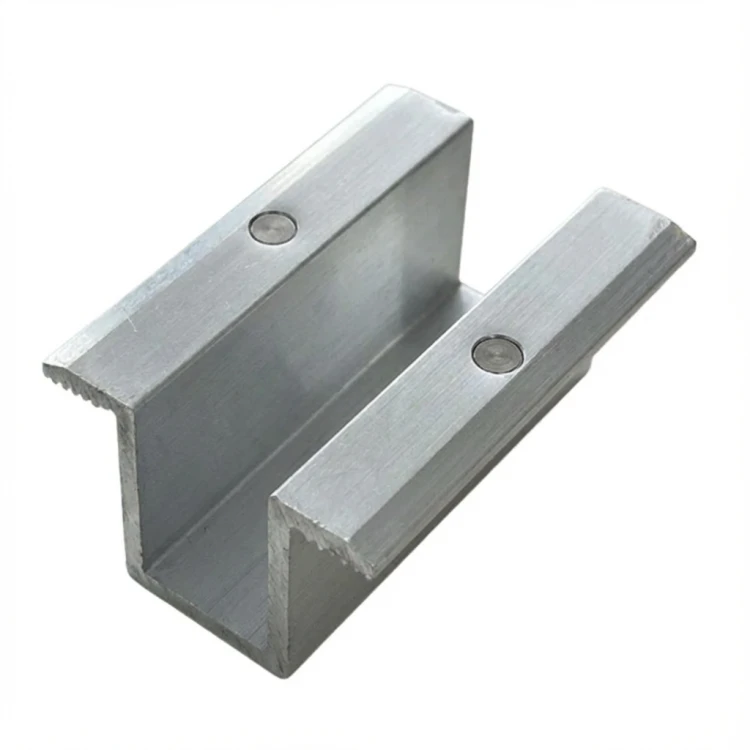

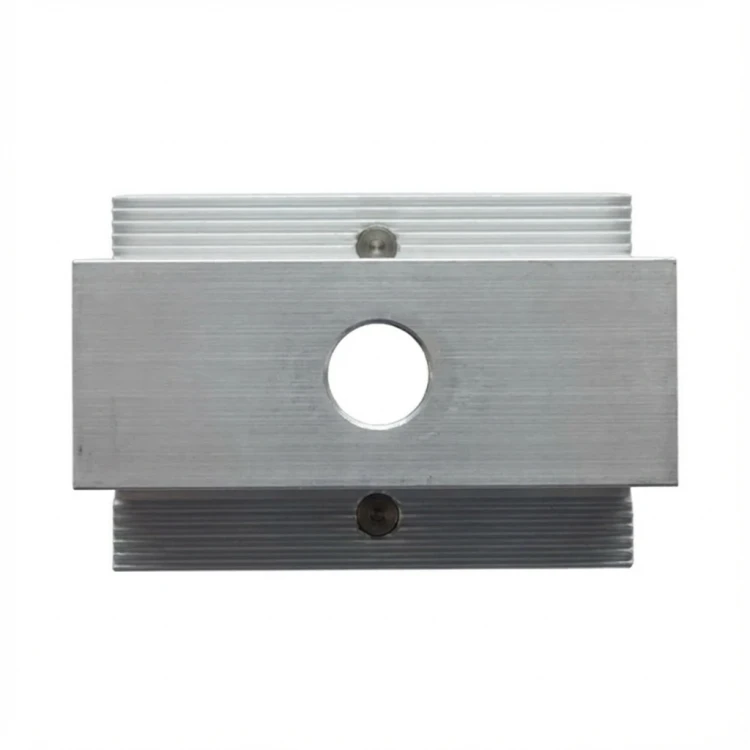

Ο ενδιάμεσος σφιγκτήρας πίεσης H25 με πείρο γείωσης είναι ένα επαγγελματικό εξάρτημα στήριξης, σχεδιασμένο για τη στερέωση φωτοβολταϊκών πλαισίων με ύψος πλαισίου από 30 mm και άνω. Κατασκευασμένος από υψηλής ποιότητας κράμα αλουμινίου 6063-T66, εξασφαλίζει ανθεκτική και ασφαλή στερέωση των ηλιακών πάνελ στην υποστηρικτική κατασκευή. Η επιφάνεια του εξαρτήματος παραμένει ακατέργαστη, χωρίς πρόσθετες προστατευτικές επικαλύψεις, επιτρέποντας ακριβή και αξιόπιστη ισοδυναμοποίηση δυναμικού μεταξύ των στοιχείων της εγκατάστασης.

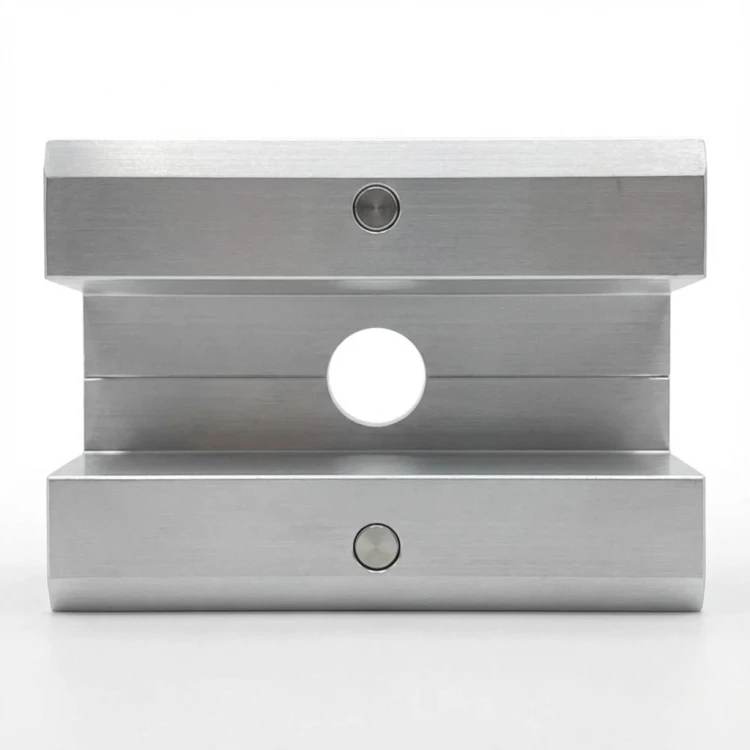

Το διακριτικό χαρακτηριστικό αυτού του σφιγκτήρα είναι οι δύο ενσωματωμένοι πείροι γείωσης – ένας σε κάθε πλευρά – που επιτρέπουν γρήγορη και αποτελεσματική ισοδυναμοποίηση δυναμικού μεταξύ γειτονικών φωτοβολταϊκών πλαισίων, διαπερνώντας το ανοδιωμένο στρώμα τους κατά τη διάρκεια του σφιξίματος. Αυτή η λύση όχι μόνο διευκολύνει την εγκατάσταση, εξαλείφοντας την ανάγκη χρήσης πρόσθετων ροδελών γείωσης, αλλά επίσης μειώνει σημαντικά το χρόνο εγκατάστασης, εξασφαλίζοντας υψηλό επίπεδο ασφάλειας και αποδοτικότητας ολόκληρου του συστήματος.
Πρόκειται για μια καινοτόμο λύση που υποστηρίζει συστήματα προστασίας από κεραυνούς και υπερτάσεις, ιδιαίτερα χρήσιμη σε φωτοβολταϊκά συστήματα.

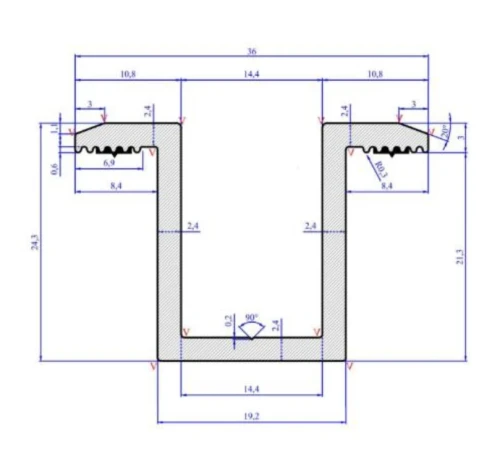

Τεχνικά χαρακτηριστικά
- Ύψος πλαισίου πάνελ: από 30 mm και άνω
- Συνολικό πλάτος: 36 mm
- Συνολικό ύψος: 24,3 mm
- Συνολικό μήκος: 50 mm
- Πλάτος εσωτερικού καναλιού: 14,4 mm
- Διάμετρος οπής στερέωσης: 9 mm (M8)
- Υλικό: αλουμίνιο 6063-T66
- Φινίρισμα: ακατέργαστο αλουμίνιο
- Συνιστώμενη ροπή σύσφιξης: η ακριβής τιμή πρέπει πάντα να ελέγχεται στις προδιαγραφές του κατασκευαστή του πάνελ
- Χρησιμοποιούμενες βίδες: M8
Εφαρμογή Ο ενδιάμεσος σφιγκτήρας πίεσης είναι ένα σημαντικό εξάρτημα στερέωσης για την εγκατάσταση ηλιακών πλαισίων – χρησιμοποιείται για τη σύνδεση και στερέωση δύο γειτονικών πάνελ στο προφίλ αλουμινίου. Το προϊόν προορίζεται για την εγκατάσταση ηλιακών πλαισίων σε επίπεδες και κεκλιμένες στέγες. Χρησιμοποιήστε ενδιάμεσους σφιγκτήρες μεταξύ γειτονικών πάνελ σε μια σειρά. Για τη στερέωση των ακραίων πάνελ (στα άκρα των σειρών) πρέπει να χρησιμοποιούνται πλευρικοί σφιγκτήρες.
Συμβατότητα
- Προφίλ αλουμινίου προσαρμοσμένα για εξαγωνικές βίδες
- Προφίλ αλουμινίου για βίδες τύπου T
- Τραπεζοειδή προφίλ για στέγες από τραπεζοειδή λαμαρίνα
Πλεονεκτήματα
- Υλικό υψηλής ποιότητας – κατασκευασμένος από αλουμίνιο 6063-T66, χαρακτηρίζεται από υψηλή αντοχή στις καιρικές συνθήκες.
- Ανθεκτικότητα – η υψηλή ποιότητα κατασκευής εγγυάται ανθεκτική στερέωση της κατασκευής των φωτοβολταϊκών πλαισίων.
- Αντοχή στη διάβρωση – ανθεκτικός στην επίδραση εξωτερικών παραγόντων και στη διάβρωση.
- Μηχανική αντοχή – ανθεκτικός σε κρούσεις και μηχανικές βλάβες.
- Ασφαλής αγωγιμότητα – οι ειδικά σχεδιασμένοι πείροι διαπερνούν το ανοδιωμένο στρώμα των πάνελ, εξασφαλίζοντας ασφαλή ισοδυναμοποίηση δυναμικού χωρίς την ανάγκη χρήσης ροδελών γείωσης.
- Ισοδυναμοποίηση δυναμικού – εξασφαλίζει συνέχεια αγωγιμότητας μεταξύ των πλαισίων και της υποστηρικτικής κατασκευής.
- Ραβδωτή επιφάνεια – οι οδοντωτές ακμές πίεσης εξασφαλίζουν σταθερό κράτημα και αποτρέπουν τη μετακίνηση των πάνελ.
Οδηγίες εγκατάστασης
- Τοποθετήστε τον σφιγκτήρα στον οδηγό στήριξης χρησιμοποιώντας συρόμενο παρέμβυσμα και βίδα M8.
- Τοποθετήστε δύο γειτονικά φωτοβολταϊκά πάνελ στην περιοχή του σφιγκτήρα, βεβαιωνόμενοι ότι οι πείροι γείωσης έχουν επαφή με τα πλαίσια και των δύο πλαισίων.
- Σφίξτε τη βίδα – ελέγξτε τις προδιαγραφές του κατασκευαστή του πάνελ – αυτές καθορίζουν τη βέλτιστη δύναμη σύσφιξης.
Περιεχόμενα συσκευασίας Ενδιάμεσος σφιγκτήρας πίεσης H25 με πείρο γείωσης. Σημείωση: οι βίδες, τα παξιμάδια και τα συρόμενα παρεμβύσματα πρέπει να αγοραστούν ξεχωριστά.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Τύπος σφιγκτήρα | Μεσαία |
| Πάχος πάνελ [mm] | 30-45 |
| Χρώμα | Ασημί |
| Ακίδα γείωσης | Ναι |
| Πρόσθετος εξοπλισμός | Χωρίς εξαρτήματα |
