Μεσαία σφιγκτήρας H8 L50 - χαμηλός - ακατέργαστος με πείρο γείωσης
προϊόν μη διαθέσιμο
προσθήκη στη λίστα επιθυμιών
Περιγραφή

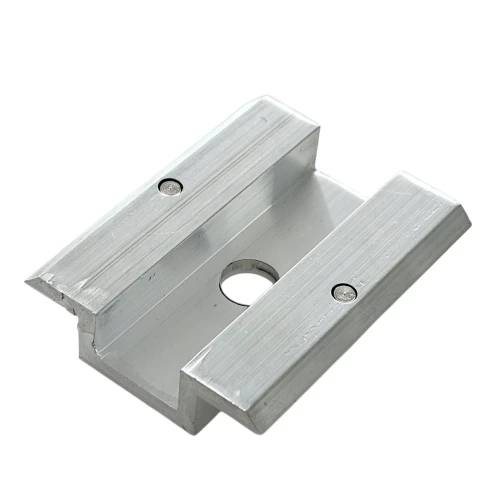

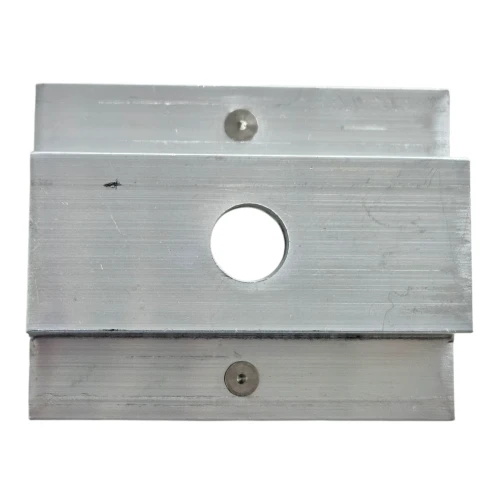

Μεσαία σφιγκτήρας H8 - ακατέργαστη με πείρο γείωσης
Η μεσαία σφιγκτήρας πίεσης H8 με πείρο γείωσης είναι ένα επαγγελματικό εξάρτημα στήριξης που προορίζεται για τη στερέωση φωτοβολταϊκών πλαισίων με ύψος πλαισίου από 30 mm και άνω. Κατασκευασμένη από υψηλής ποιότητας κράμα αλουμινίου 6063-T66, εξασφαλίζει ανθεκτική και ασφαλή στερέωση των ηλιακών πάνελ στην υποστηρικτική κατασκευή. Η επιφάνεια του εξαρτήματος παραμένει ακατέργαστη, χωρίς πρόσθετες προστατευτικές επιστρώσεις, γεγονός που επιτρέπει την ακριβή και αξιόπιστη εξισορρόπηση δυναμικού μεταξύ των στοιχείων της εγκατάστασης.
Το διακριτικό χαρακτηριστικό αυτής της σφιγκτήρας είναι οι δύο ενσωματωμένοι πείροι γείωσης – ένας σε κάθε πλευρά – που επιτρέπουν τη γρήγορη και αποτελεσματική εξισορρόπηση δυναμικού μεταξύ γειτονικών φωτοβολταϊκών πλαισίων, διαπερνώντας το ανοδιωμένο στρώμα τους κατά τη διάρκεια του σφιξίματος. Αυτή η λύση όχι μόνο διευκολύνει τη συναρμολόγηση, εξαλείφοντας την ανάγκη χρήσης πρόσθετων ροδελών γείωσης, αλλά επίσης μειώνει σημαντικά τον χρόνο εγκατάστασης, εξασφαλίζοντας υψηλό επίπεδο ασφάλειας και αποδοτικότητας ολόκληρου του συστήματος.
Πρόκειται για μια καινοτόμο λύση που υποστηρίζει συστήματα προστασίας από κεραυνούς και υπερτάσεις, ιδιαίτερα χρήσιμη σε φωτοβολταϊκά συστήματα.

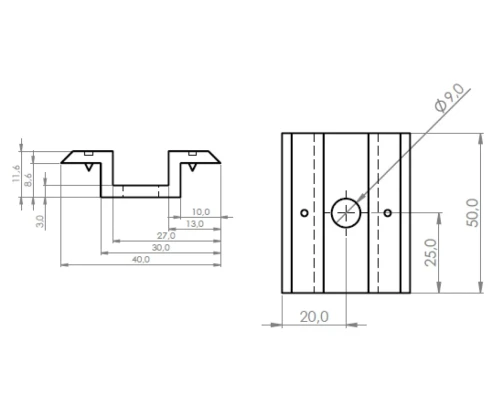

Τεχνικά χαρακτηριστικά
- Ύψος πλαισίου πάνελ: από 30 mm και άνω
- Συνολικό πλάτος: 40 mm
- Συνολικό ύψος: 11,6 mm
- Συνολικό μήκος: 50 mm
- Πλάτος εσωτερικού καναλιού: 14,4 mm
- Διάμετρος οπής στερέωσης: 9 mm (M8)
- Υλικό: αλουμίνιο 6063-T66
- Φινίρισμα: ακατέργαστο αλουμίνιο
- Συνιστώμενη ροπή σύσφιξης: η ακριβής τιμή πρέπει πάντα να ελέγχεται στις προδιαγραφές του κατασκευαστή του πλαισίου
- Χρησιμοποιούμενες βίδες: M8
Εφαρμογή Η μεσαία σφιγκτήρας πίεσης είναι ουσιώδες εξάρτημα στερέωσης για την εγκατάσταση ηλιακών πλαισίων – χρησιμοποιείται για τη σύνδεση και στερέωση δύο γειτονικών πάνελ στο προφίλ αλουμινίου. Το προϊόν προορίζεται για τη συναρμολόγηση ηλιακών πλαισίων σε επίπεδες και κεκλιμένες στέγες. Χρησιμοποιήστε μεσαίες σφιγκτήρες μεταξύ γειτονικών πάνελ σε μια σειρά. Για τη στερέωση πλαισίων στα άκρα (στα άκρα των σειρών) πρέπει να χρησιμοποιούνται πλευρικές σφιγκτήρες.
Συμβατότητα
- Προφίλ αλουμινίου προσαρμοσμένα για εξάγωνες βίδες
- Προφίλ αλουμινίου για βίδες τύπου T
- Τραπεζοειδή προφίλ για στέγες από τραπεζοειδή λαμαρίνα
Πλεονεκτήματα
- Υλικό υψηλής ποιότητας – κατασκευασμένη από αλουμίνιο 6063-T66, χαρακτηρίζεται από υψηλή αντοχή στις καιρικές συνθήκες.
- Ανθεκτικότητα – η υψηλή ποιότητα κατασκευής εγγυάται ανθεκτική στερέωση της κατασκευής των φωτοβολταϊκών πλαισίων.
- Αντοχή στη διάβρωση – ανθεκτική στην επίδραση εξωτερικών παραγόντων και στη διάβρωση.
- Μηχανική αντοχή – ανθεκτική σε κρούσεις και μηχανικές βλάβες.
- Αξιόπιστη αγωγιμότητα – οι ειδικά σχεδιασμένοι πείροι διαπερνούν το ανοδιωμένο στρώμα των πάνελ, εξασφαλίζοντας ασφαλή εξισορρόπηση δυναμικού χωρίς την ανάγκη χρήσης ροδελών γείωσης.
- Εξισορρόπηση δυναμικού – εξασφαλίζει συνέχεια αγωγιμότητας μεταξύ των πλαισίων και της υποστηρικτικής κατασκευής.
- Ραβδωτή επιφάνεια – οι οδοντωτές ακμές πίεσης εξασφαλίζουν σταθερό κράτημα και αποτρέπουν τη μετακίνηση των πάνελ.
Οδηγίες συναρμολόγησης
- Τοποθετήστε τη σφιγκτήρα στον οδηγό στήριξης χρησιμοποιώντας ολισθαίνοντα σύνδεσμο και βίδα M8.
- Τοποθετήστε δύο γειτονικά φωτοβολταϊκά πάνελ εντός της σφιγκτήρας, διασφαλίζοντας ότι οι πείροι γείωσης έχουν επαφή με τα πλαίσια και των δύο πλαισίων.
- Σφίξτε τη βίδα – ελέγξτε τις προδιαγραφές του κατασκευαστή του πάνελ – αυτές καθορίζουν τη βέλτιστη δύναμη σύσφιξης.
Περιεχόμενα συσκευασίας Μεσαία σφιγκτήρας πίεσης H8 με πείρο γείωσης. Σημείωση: βίδες, παξιμάδια και ολισθαίνοντες σύνδεσμοι πρέπει να αγοραστούν ξεχωριστά.
Ładowanie tabeli porównawczej...
Ładowanie galerii...
Τεχνικά δεδομένα
| Τύπος σφιγκτήρα | Μεσαία |
| Πάχος πάνελ [mm] | 30-45 |
| Χρώμα | Ασημί |
| Ακίδα γείωσης | Ναι |
| Πρόσθετος εξοπλισμός | Χωρίς εξαρτήματα |
